Penguat Gentian Berdop Ytterbium (YDFA) menggunakan laser pam semikonduktor untuk merangsang gentian perolehan berdop ytterbium, memberikan penguatan optik yang cekap dalam julat panjang gelombang 1030–1080nm. Penguat menawarkan kuasa keluaran tepu pilihan dan boleh laras berterusan pada 17/20/23/25/26/27/30/33/37/40dBm, menampilkan keuntungan tinggi, hingar rendah dan prestasi output yang stabil.

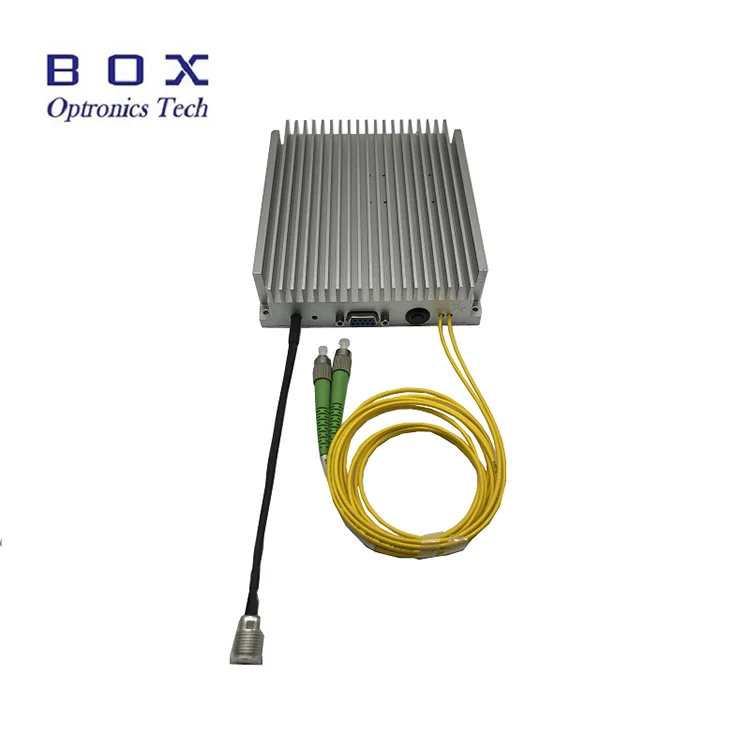

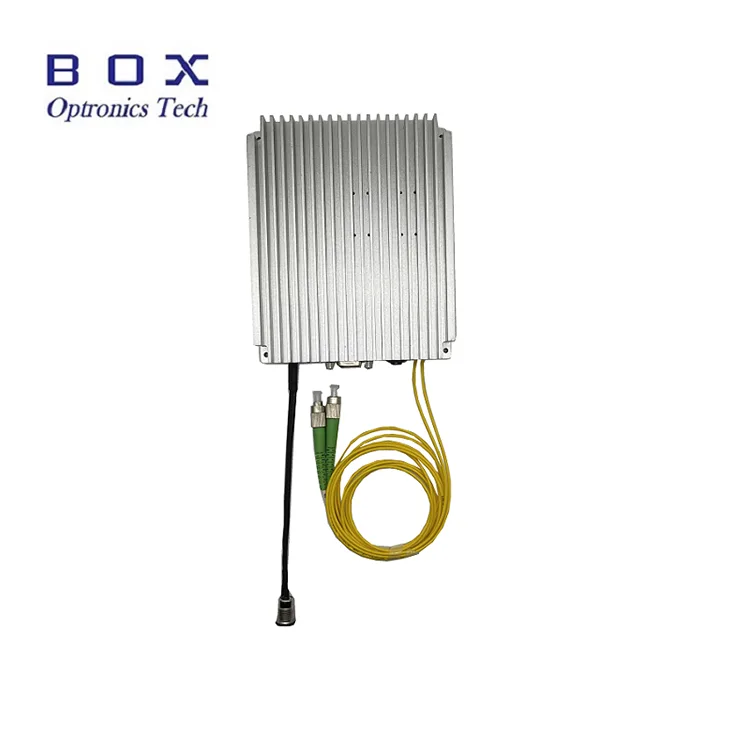

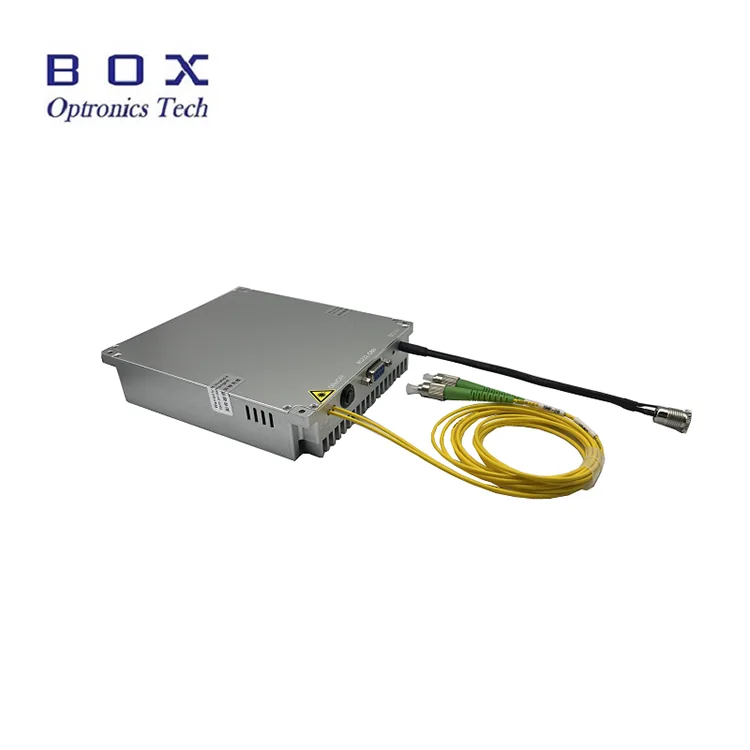

Tersedia dalam konfigurasi modul atas bangku dan padat, YDFA menyokong kawalan panel hadapan, komunikasi bersiri dan operasi perisian PC, menjadikannya sesuai untuk aplikasi seperti penguatan laser 1064nm dalam penyelidikan saintifik, sistem laser industri, aplikasi laser gentian dan sistem pengukuran optik ketepatan.
|
Parameter |
Unit |
Nilai |
Nota |
|
Panjang gelombang operasi |
nm |
1030~1070, 1040~1080 |
|
|
Kuasa input |
dBm |
0~10 |
Boleh disesuaikan |
|
Kuasa keluaran tepu |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm Input |
|
Angka bunyi |
dB |
≤5.0 |
|
|
Keuntungan bergantung kepada polarisasi |
dB |
<0.3 |
serat SM |
|
Nisbah kepupusan polarisasi |
dB |
>20 |
serabut PM |
|
Pengasingan Input/Output |
dB |
>35 |
|
|
Jenis gentian |
- |
Hi1060 atau PM980 |
|
|
Penyambung |
- |
FC/APC |
|
|
Mod pengendalian |
- |
ACC/APC(1) |
|
|
Dimensi |
mm |
260(W)×280(D)×120(H) |
Atas bangku(17-26dBm) |
|
260(W)×320(D)×120(H) |
Atas bangku(27-33dBm) |
||
|
376(W)×340(D)×112(H) |
Atas bangku(37-40dBm) |
||
|
125(W)×150(D)×20(H) |
Modul(17~20dBm) |
||
|
139(W)×206(D)×27(H) |
Modul(23~26dBm) |
||
|
139(W)×235(D)×70(H) |
Modul(27~40dBm) |
||
|
Bekalan kuasa |
V |
AC 110~240V, <30W |
Atas bangku |
|
Bekalan kuasa |
V |
5V DC, <15W |
Modul |
|
Mod kawalan |
- |
Komunikasi bersiri RS232 |
Modul |
|
Antaramuka Komunikasi |
- |
DB9 Perempuan |
Modul |
|
Suhu operasi |
℃ |
-5~+35 |
|
|
Julat kelembapan operasi |
% |
0~70 |
|
● Julat panjang gelombang yang luas;
● Kuasa keluaran tinggi sehingga 40dBm;
● Angka hingar rendah;
● Hi1060 atau PM980 pilihan.
● Optik bukan linear; l
● Fotonik gelombang mikro;
● Sistem LiDAR yang koheren.

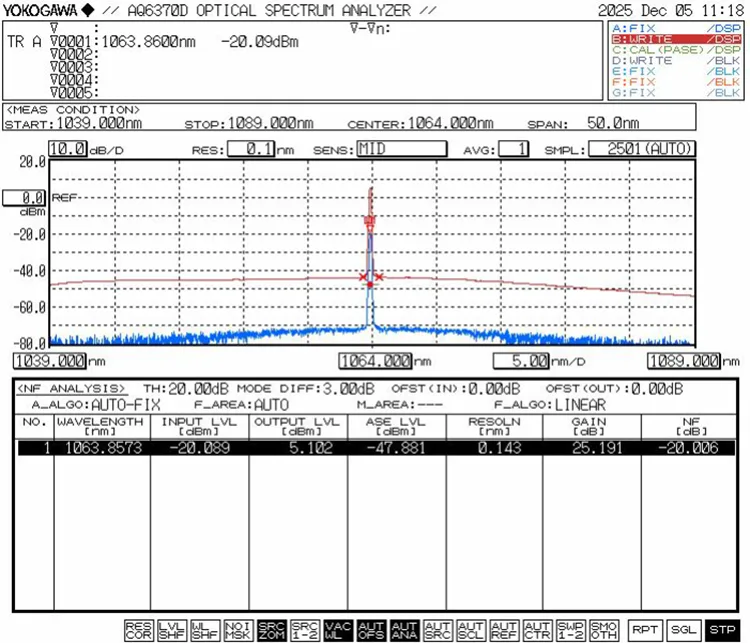

● Spektrum Optik bagi isyarat 1064nm Diperkuat kuasa input 0dBm, 3A
● Kuasa ketidakstabilan@output kuasa 27dBm, 0dBm input 1064nm, mod APC

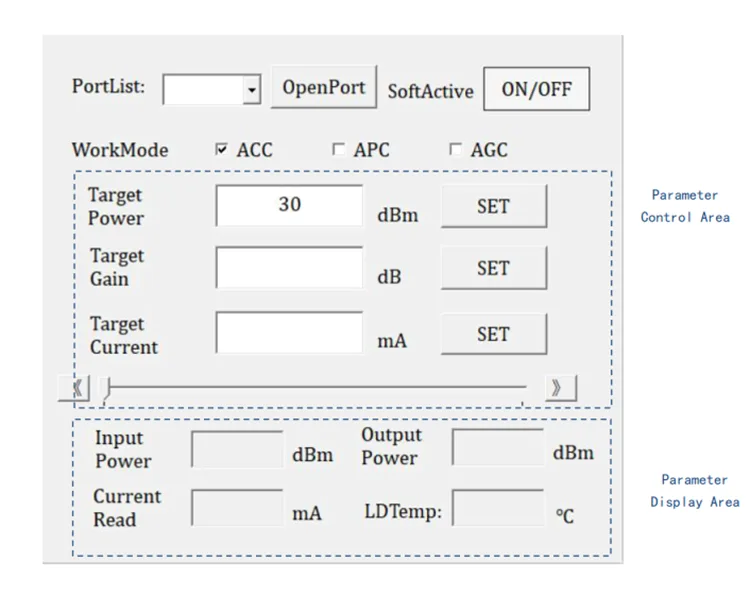

● antara muka perisian kawalan PC

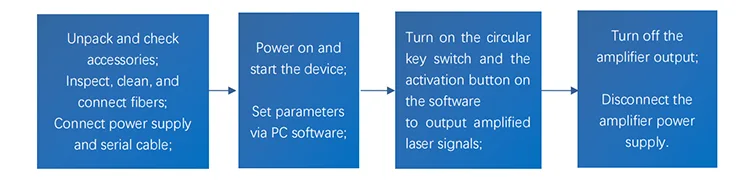

Langkah1. Membongkar dan Memasang: Sebelum pemasangan, semak sama ada semua aksesori lengkap, termasuk kabel kuasa atau penyesuai kuasa, pelompat gentian, manual operasi, laporan ujian, dsb.
Sambungkan bekalan kuasa: Penguat atas bangku boleh disambungkan terus kepada kuasa AC; penguat modular harus disambungkan kepada bekalan kuasa pensuisan DC atau bekalan kuasa terkawal yang memenuhi keperluan bekalan kuasanya.
Gunakan peralatan dan alatan khas (pemeriksa muka hujung gentian, kit pembersihan penyambung gentian) untuk memeriksa dan membersihkan muka hujung penyambung gentian. Hanya apabila ia benar-benar bersih, gunakan pelompat gentian untuk menyambungkan sumber cahaya isyarat ke port input penguat.
Langkah2. Hidupkan bekalan kuasa penguat, pilih mod kerja dalam perisian PC, dan tetapkan parameter seperti kuasa output atau arus pam.
Nota: Setiap kali modul penguat dihidupkan, mod kerja (APC/ACC) dan arus kerja atau kuasa output penguat ialah tetapan parameter daripada penggunaan terakhir. Jika pelarasan diperlukan, ia boleh diubah suai melalui perisian PC. Penguat biasanya ditetapkan kepada arus kerja minimum dan kuasa keluaran minimum secara lalai di kilang.
Langkah3. Tekan suis kunci pengaktifan (ACT) pada modul dan klik suis pengaktifan lembut (SOFTACTIVE) pada perisian PC. Pada masa ini, isyarat laser mula dikuatkan dan dikeluarkan. Semasa percubaan, mod kerja dan kuasa output boleh dilaraskan tepat pada masanya mengikut keperluan.
Nota: Apabila penguat berada dalam keadaan pemancar cahaya (suis pengaktifan dihidupkan), adalah dilarang sama sekali untuk memasangkan, mencabut palam atau menyambungkan penyambung pelompat gentian; jika tidak, muka hujung penyambung pelompat gentian dan penguat itu sendiri berkemungkinan rosak, yang membawa kepada pincang tugas.
Setp4. Selepas digunakan, matikan suis kunci pengaktifan (ACT) untuk memotong output penguat, matikan bekalan kuasa dan putuskan sambungan gentian.
|
YDFA |
Kuasa keluaran |
Jenis gentian |
Dimensi |
|
YDFA |
-XX |
-XX |
-X |
|
Penguat Gentian berdop Ytterbium |
17: 17dBm 20: 20dBm 23: 23dBm ... 40: 40dBm |
SM: Hi1060 PM:PM980 |
M: Modul B: Atas bangku |
cth: YDFA-27-PM-M
(Maklumat pesanan: Penguat Gentian berdop Ytterbium, kuasa keluaran 27dBm, dengan gentian PM980, pakej modul).
● Syarat sebut harga
(1) EXW:
Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan menggunakan EXW. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.
(2) DAP:
Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk.
(3) Lain-lain
● Syarat pembayaran
PayPal dan T/T tersedia.
Pengeluaran: 10-15 hari bekerja. (Jika ada stok, ia akan dihantar dengan lebih cepat.)
Logistik antarabangsa: 3-5 hari bekerja.
● Penguat harus berfungsi dalam jarak gelombang isyarat optik yang dinilai dan julat kuasa. Jangan masukkan isyarat optik melebihi julat yang ditentukan. Rujuk kepada laporan ujian produk untuk parameter tertentu.
● Sebelum memulakan, pastikan suis kuasa dan suis kekunci dimatikan, kemudian sambungkan bekalan kuasa. Apabila mematikan, matikan suis kekunci dahulu, dan cabut bekalan kuasa selepas penunjuk keluaran padam. Jangan potong terus bekalan kuasa apabila penguat berfungsi.
● Memasang/mencabut plag penyambung gentian input dan output yang kerap tidak disyorkan, kerana ia boleh menyebabkan pencemaran habuk, peningkatan kehilangan sisipan atau pembakaran muka hujung penyambung gentian.
● Penyambung FC/APC di port keluaran utama adalah untuk ujian kuasa sahaja; ia dilarang sama sekali untuk menyambungkannya ke penyambung gentian lain. Jika gentian keluaran perlu disambungkan kepada gentian lain, penyambungan gabungan dengan penyambung gabungan gentian disyorkan.
● Jauhkan peranti daripada kelembapan, habuk dan kakisan; simpan di tempat yang kering.
● Tempoh Waranti:
Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.
● Pengecualian daripada Waranti Percuma:
Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Walau bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam kes berikut dalam tempoh jaminan:
(1) Kerosakan yang disebabkan oleh faktor semula jadi (mis., kilat, habuk) atau pengaruh persekitaran.
(2) Pincang fungsi disebabkan oleh pengendalian yang tidak betul oleh pengguna.
(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.
(4) Pembubaran, pengubahsuaian atau pembaikan tanpa kebenaran.
(5) Label jaminan yang diubah atau tidak lengkap pada perumahan.
(6) Kerosakan atau kehilangan semasa pengangkutan.
