Laser Gentian Lebar Garis Ultra-Sempit 1064nm 20kHz

Jadual Kandungan

1. Pengenalan kepada Laser Gentian Lebar Garis Ultra-Sempit 1064nm 20kHz

2. Teknikal Spesifikasi

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Panduan Operasi Selamat

7. Maklumat Pesanan

8. Lembaran data dan lembaran ujian

9. Syarat sebut harga dan bayaran

10. Masa utama

11. Nota Operasi dan Penyelenggaraan

12. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

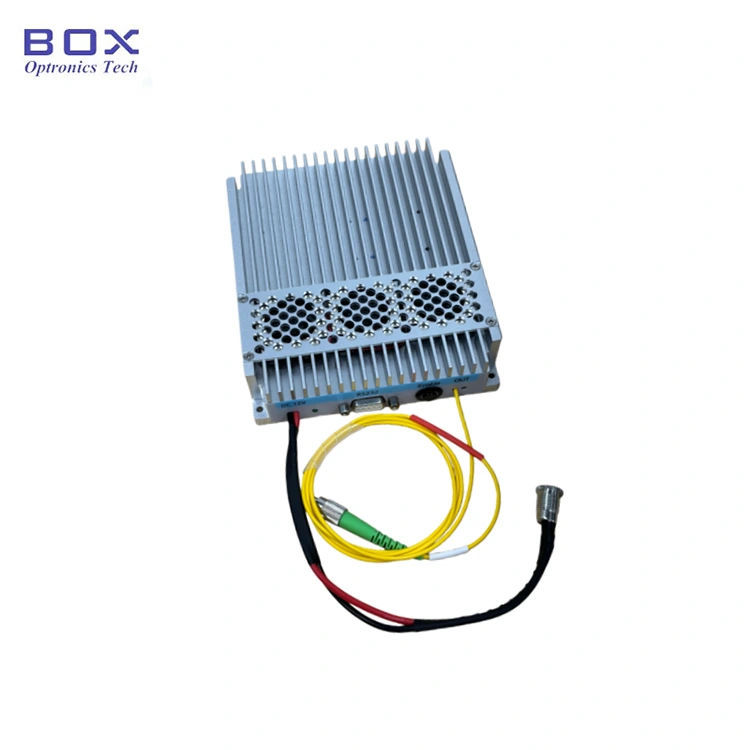

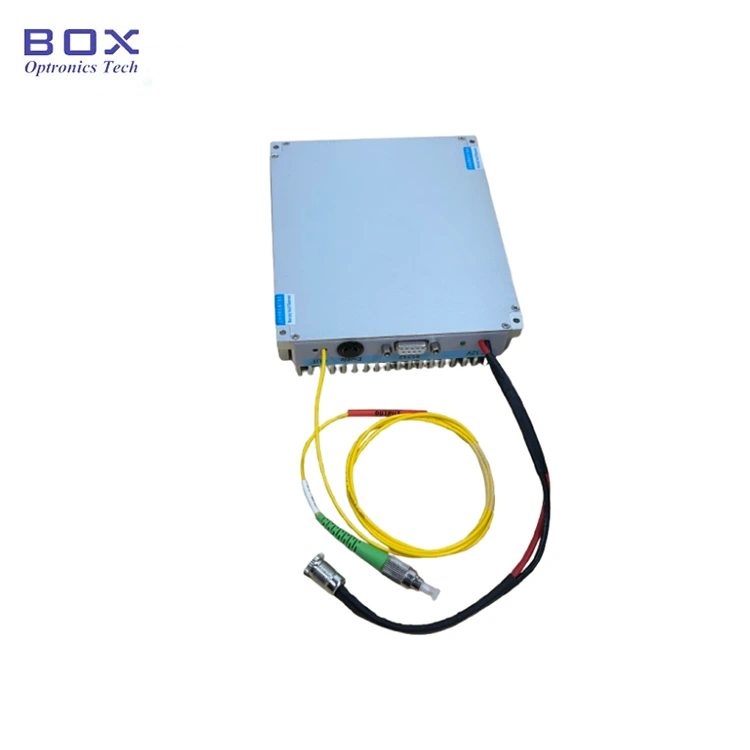

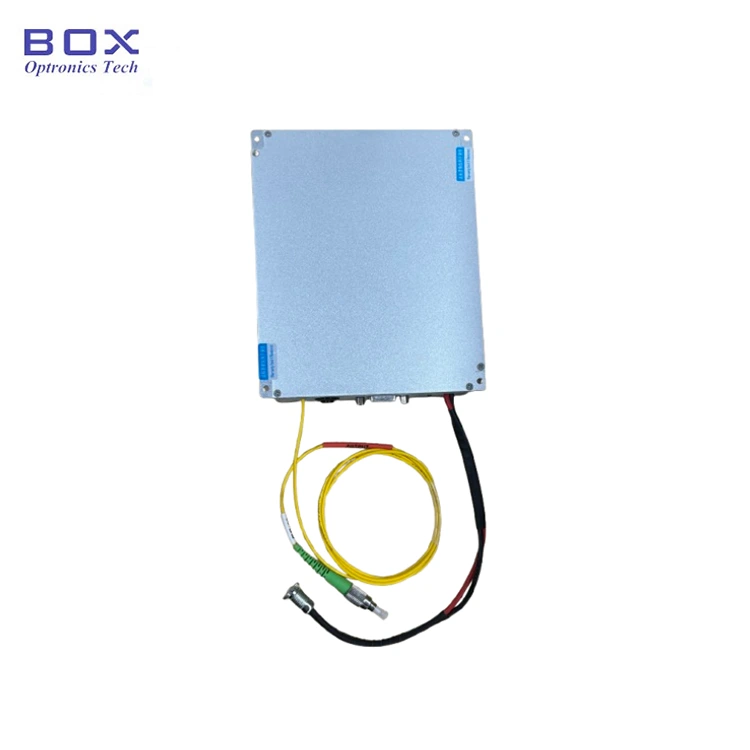

Ini ialah Gentian Lebar Garis Ultra-Sempit 1064nm 20kHz Laser yang menggunakan struktur rongga laser DFB gentian optik, mengeluarkan a laser gelombang berterusan lebar garis sempit tunggal dalam 1064nm jalur panjang gelombang. Kuasa keluaran 50/100/200/500/1000mW adalah pilihan. Ia menyokong konfigurasi atas bangku dan modular dengan komunikasi RS232 antara muka dan perisian pemantauan untuk penyepaduan sistem. Sesuai untuk LiDAR, hidroakustik, dan pengesan gentian optik teragih.

produk Spesifikasi

Ciri-ciri Produk

● Spektrum lebar talian ≤20KHz;

● Semua serat rongga resonan DFB;

● Panjang gelombang stabil tanpa mod melompat.

Aplikasi Produk

● LiDAR;

● Akustik penderia, hidrofon;

● Serat Penderiaan Teragih Optik.

produk Butiran

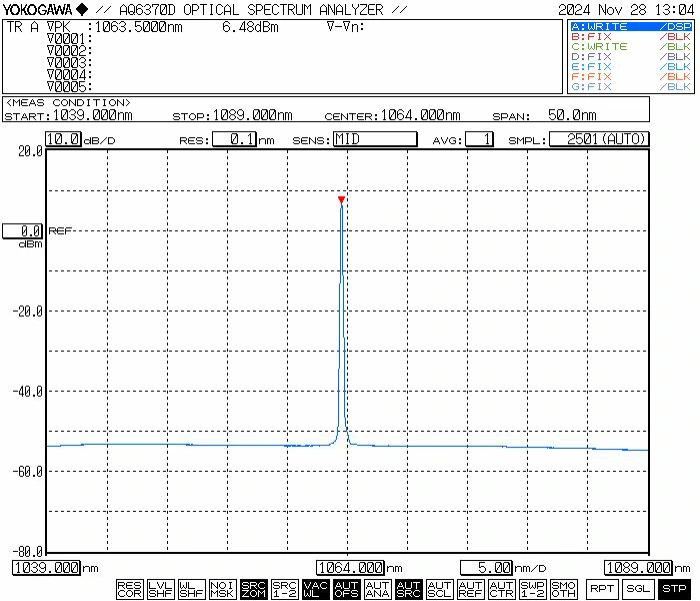

● Spektrum biasa: 1064nm

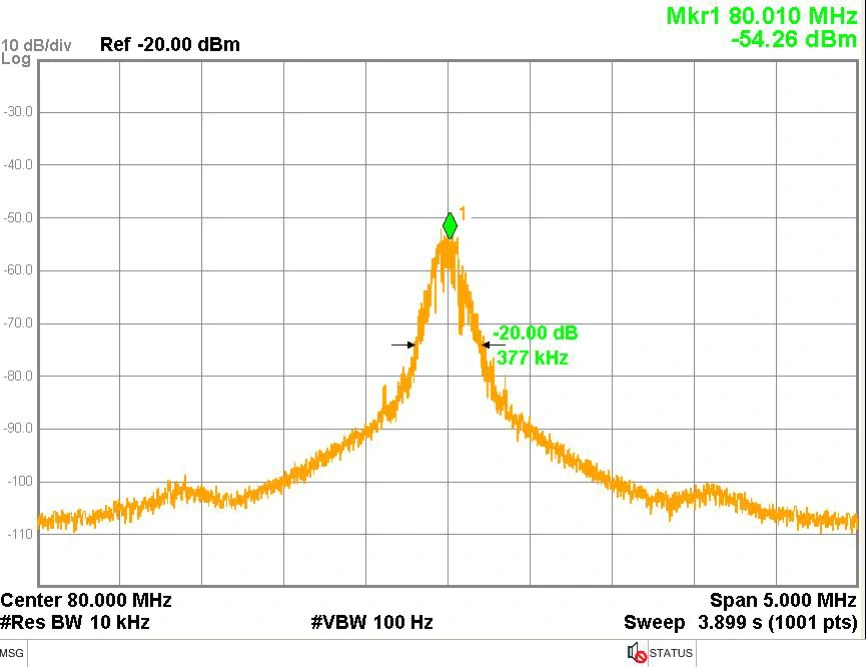

● Lebar Garis Biasa: Lebar garis spektrum 3dB≤20 KHz (lebar garis 20dB sama / 20)

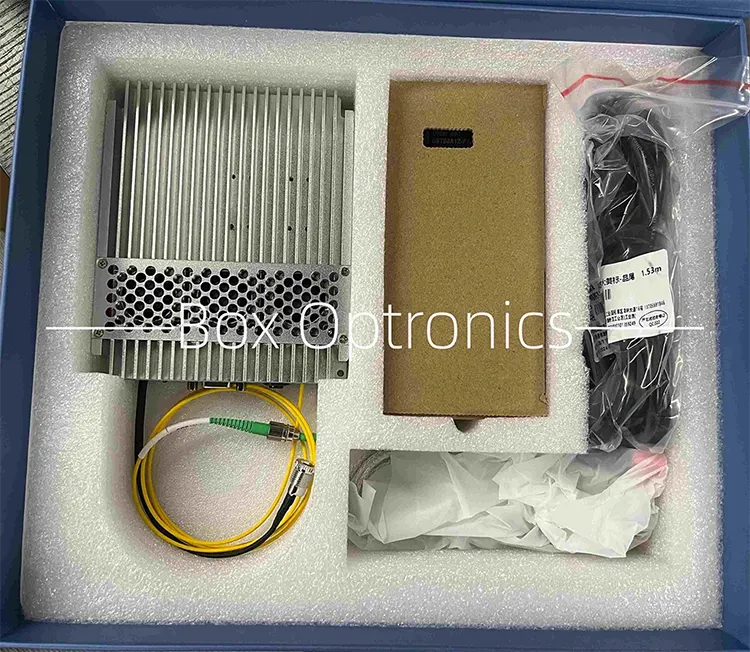

● Contoh pembungkusan

Operasi Arahan

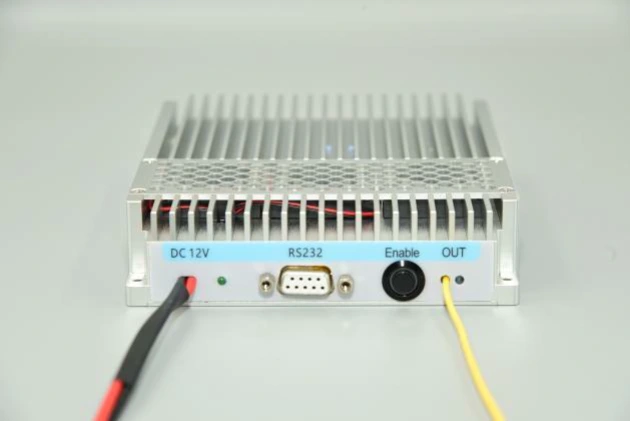

Langkah 1. Penampilan: Modul ini merangkumi a penyambung kuasa, penunjuk kuasa, antara muka komunikasi RS232, output suis pengaktifan, dan port gentian output laser.

Step2.Bekalan Kuasa: Port kuasa menggunakan DC5.5×2.1mm standard antara muka. Gunakan hanya penyesuai kuasa yang dipadankan asal (DC5V atau DC12V). Penyesuai kuasa yang tidak betul boleh merosakkan sumber cahaya. Kuasa penyambung berbentuk U kabel untuk menyambung kepada bekalan kuasa suis tersedia atas permintaan di masa pembelian.

Langkah3.Menyambungkan Gentian Optik Pelompat: Tanggalkan penutup habuk daripada penyambung gentian, periksa bahagian muka hujungnya pencemaran atau kerosakan, dan pastikan kebersihan sebelum menyambung kepada yang lain peranti gentian atau peralatan ujian. Untuk model berkuasa tinggi, penyambungan gabungan adalah disyorkan.

Setp4.Menyambungkan Modul kepada Hos Komputer: Gunakan kabel data bersiri USB-RS232 yang disertakan untuk menyambungkan modul ke komputer itu. Pasang pemacu bersiri khusus (disediakan oleh pengilang) untuk membolehkan komunikasi. Tanpa pemandu, perisian hos tidak boleh menyambung ke modul.

Langkah5.Perisian：The perisian hos membolehkan melaraskan kuasa output dan mengawal output laser melalui butang "SoftActive" (lihat rajah antara muka di bawah). Perisian memaparkan set arus pam, kuasa keluaran dan status pemantauan suhu.

Langkah 6. Operasi perisian khusus: Seperti yang ditunjukkan dalam rajah, selepas melancarkan hos perisian komputer, mula-mula pilih nombor port bersiri yang betul dalam Senarai port bersiri "PortList", dan klik "OpenPort" butang untuk membuka port bersiri. "Kuasa" dan "LDTemp" tingkap kemudian akan memaparkan kuasa keluaran semasa modul dan suhu pam. Masukkan nilai semasa pemacu pam dalam medan "Semasa" dan klik butang "SET". Tetapan berkuat kuasa dan sumber cahaya mengeluarkan kuasa optik hanya apabila kedua-dua butang fizikal menghidupkan lampu modul sumber dan butang "SoftActive" dalam perisian dihidupkan pada. Nombor versi perisian komputer hos mesti sepadan dengan perisian versi yang dinyatakan dalam laporan ujian produk; versi perisian boleh didapati dalam laporan ujian setiap produk.

Langkah 7. Memori Parameter: Tetapan dan status yang dikonfigurasikan melalui perisian adalah disimpan secara automatik dalam modul ingatan dalaman. Tiada sambungan komputer hos diperlukan jika parameter tidak perlukan pengubahsuaian.

Memesan maklumat

cth: NLFL-1064-50-T-SM-M

(Maklumat pesanan: Laser Gentian Lebar Garis Ultra-Sempit 1064nm 20kHz, Kuasa keluaran 50mW, boleh laras kuasa, gentian SM, pakej modul).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran ujian

lembaran data

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa 10-15 hari bekerja untuk pengeluaran. (Jika ada yang masuk stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi dan Penyelenggaraan

● Tidak disyorkan untuk memasukkan dan mencabut palam output dengan kerap penyambung gentian untuk mengelakkan pencemaran habuk, yang boleh menyebabkan peningkatan kehilangan sisipan atau terbakar muka hujung penyambung gentian.

● Bersihkan penyambung gentian dengan lap bebas lin dan periksa dengan a pengesan muka hujung gentian sebelum sambungan. Sentiasa sambung/putuskan sambungan gentian tanpa kuasa untuk mengelakkan pembakaran hujung muka. Penyambung gentian optik mestilah ditutup dengan penutup habuk.

● Jika gentian keluaran perlu disambungkan ke gentian lain, ia adalah disyorkan untuk menggunakan splicer gabungan.

● Apabila dimulakan, mula-mula sahkan bahawa suis kuasa dan suis kekunci dimatikan, dan kemudian sambungkan bekalan kuasa. Apabila ditutup, pertama matikan suis kunci, dan kemudian cabut bekalan kuasa selepas output lampu penunjuk padam. Jangan potong terus bekalan kuasa apabila sumber cahaya berfungsi.

● Sila beri perhatian kepada kalis lembapan, kalis habuk dan anti-karat, dan simpan di tempat yang kering.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
