Laser Lebar Garis Sempit 1310nm DFB 100KHz BTF

Jadual Kandungan

1. Pengenalan 1310nm Laser Lebar Garis Sempit DFB 100KHz BTF

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Maklumat Pesanan

7. lembaran data

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

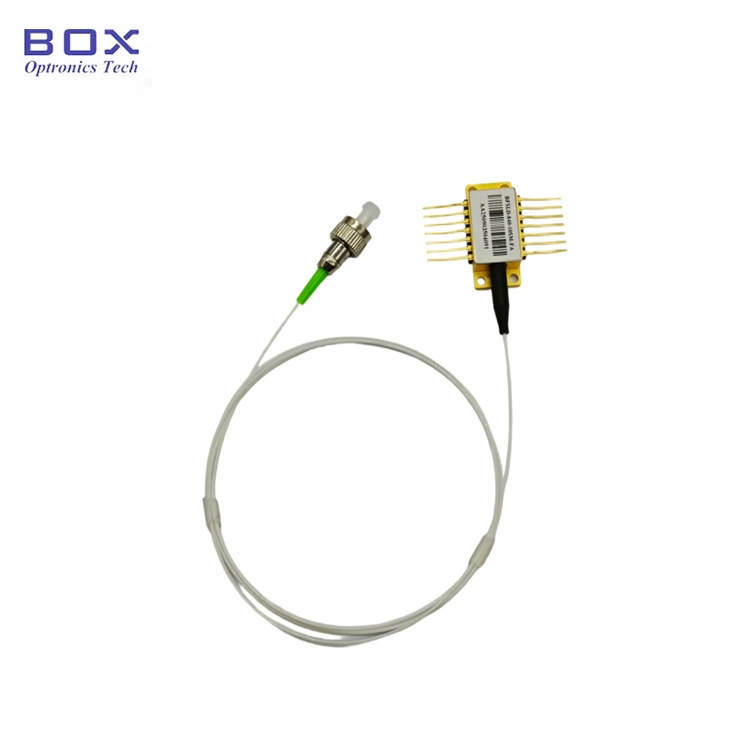

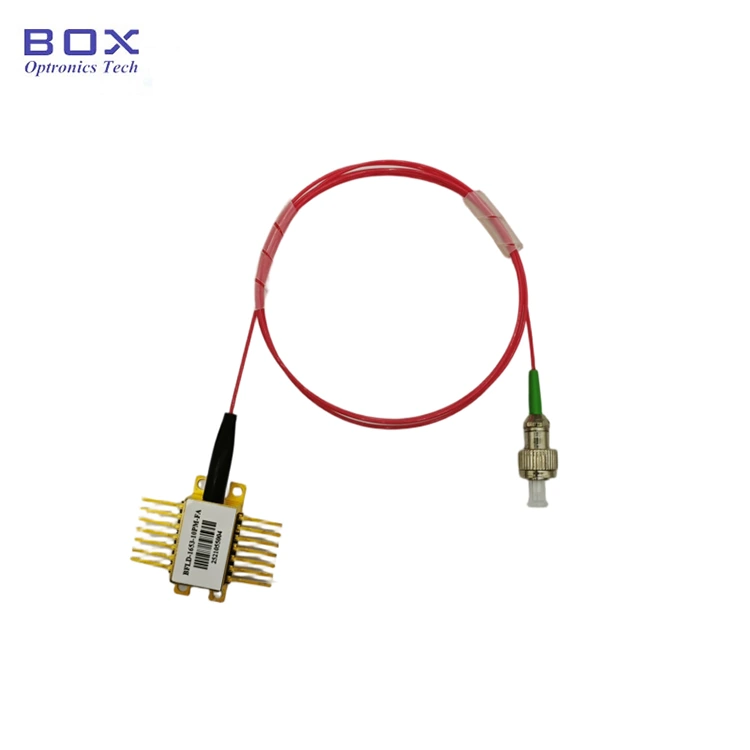

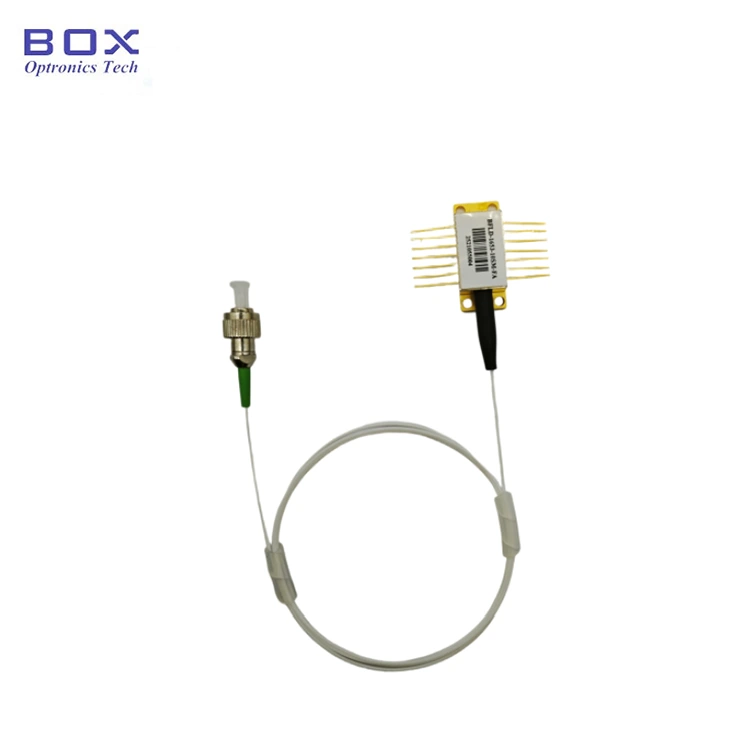

Laser Lebar Garis Sempit 1310nm DFB 100KHz BTF ialah a laser berprestasi tinggi direka untuk aplikasi dalam Lidar, radar angin, optik penderiaan gentian, dan komunikasi yang koheren. Ia mempunyai kuasa output sehingga 100mW, lebar jalur 3dB kurang daripada 100kHz, dan arus ambang rendah. Pilihan dengan gentian SM/PM, suhu operasi yang luas dan kebolehpercayaan yang tinggi. Sila gunakan di bawah perlindungan ESD dan kawal arus & suhu pemacu dengan tegas, dan elakkan kerosakan arus lebih.

produk Spesifikasi

Ciri-ciri Produk

● SMF-28e atau kuncir PM1310;

● Kuasa keluaran >100mW

● Sempit lebar talian <100KHz;

● 14-pin Pakej BTF dengan TEC, pengasing optik, dan Memantau PD.

Aplikasi Produk

● Lidar;

● radar angin;

● Penderiaan gentian optik;

● Komunikasi koheren.

produk Butiran

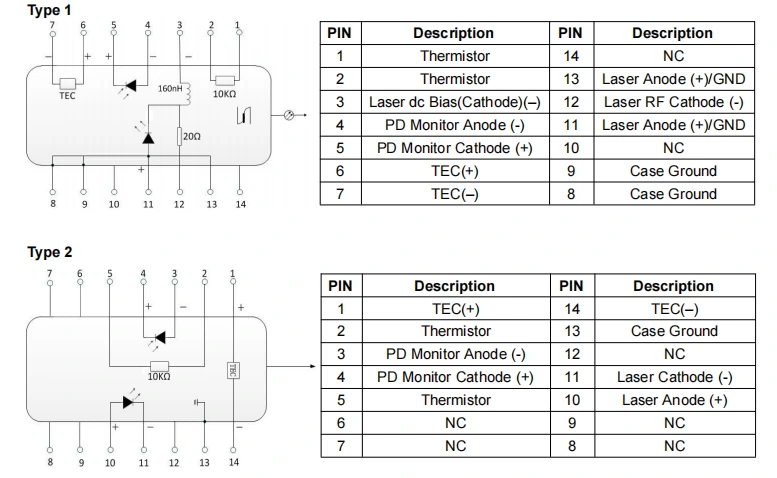

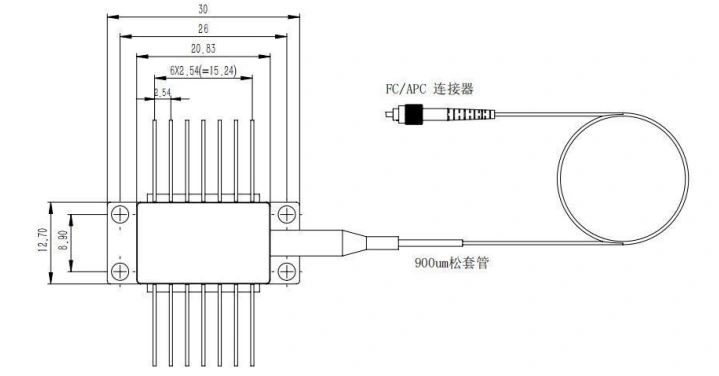

● Lukisan pakej & Definisi PIN-OUT(Unit:mm)-1310nm DFB 100KHz Laser Lebar Garis Sempit BTF

● Soalan Lazim

(1) Adakah mungkin untuk menukar panjang gelombang dengan melaraskan arus? Apakah julatnya?

--Ya. Pekali panjang gelombang semasa ialah 0.01 nm/mA, dan pekali panjang gelombang suhu ialah 0.1 nm/℃. Julat boleh laras WL adalah sekitar ~pusat WL+/- 1 nm

(2) Berapakah lebar garisan? Adakah anda menyediakan LD lebar talian biasa?

--3dB lebar talian kurang daripada 100kHz. LD peringkat MHz tersedia.

(3) Apakah julat peraturan kuasa?

--10~100%

(4) Adakah anda menyediakan tiub gentian pelindung dan penyambung gentian?

--Ya. Tiub longgar 900um dan FC/APC, SC/APC, atau penyambung lain pilihan.

Memesan maklumat

cth: BNLD-1310-11HPM-FA

(Maklumat pesanan: 1310nm DFB 100KHz BTF Narrow Line lebar Laser, 100mW kuasa keluaran, dengan gentian PM, penyambung FC/APC, jenis1 pin-keluar).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

lembaran data

lembaran data

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Operasi Nota

● Gentian optik adalah rapuh; jangan gunakan gentian untuk menarik peranti. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik lengan yang terletak di bahagian belakang perumah peranti. Untuk peranti dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau pengalihan.

● Jika pin memerlukan pematerian, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Khususnya perhatian mesti diberikan kepada perkara berikut: semasa proses pematerian, yang peranti mestilah dalam keadaan tidak berkuasa, dan besi pematerian mestilah betul dibumikan.

● Semasa proses kuasa, jangan sekali-kali menggunakan arus tinggi secara langsung, kerana ini berisiko merosakkan cip. Sebaliknya, kuasakan peranti pada tahap semasa dekat dengan ambang cip, dan kemudian secara beransur-ansur meningkatkan arus dalam kecil kenaikan sehingga tahap yang dikehendaki dicapai.

● Sebelum menghidupkan semua komponen, mula-mula aktifkan penyejuk, dan kemudian teruskan dengan langkah peningkatan kuasa untuk mengelakkan cip terlalu panas dan terlebih beban.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
