1550nm Laser DFB Pigtail Berpaksi Lebar Sempit Lebar

Gambaran Keseluruhan Produk-1550nm Laser DFB Pigtailed Pigtail Lebar Sempit Lebar

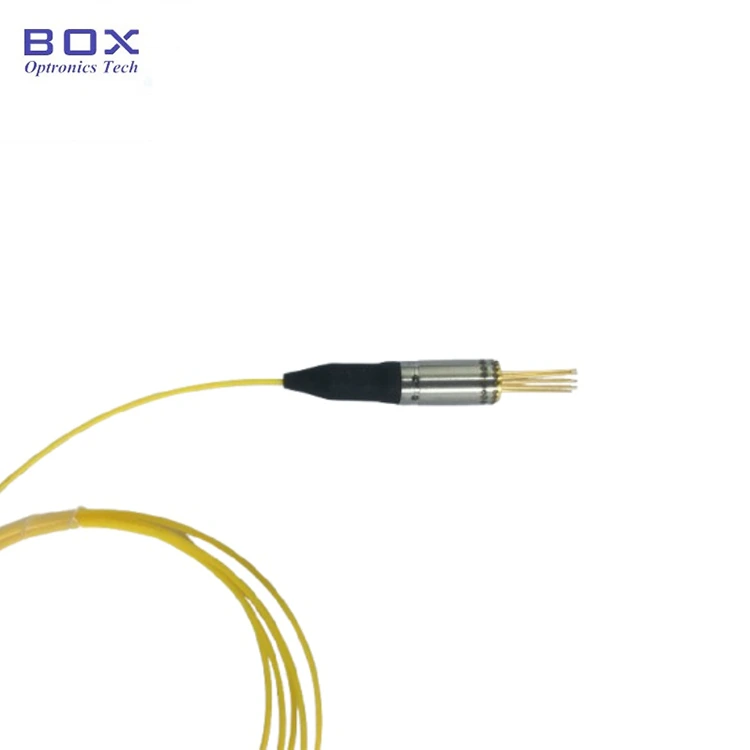

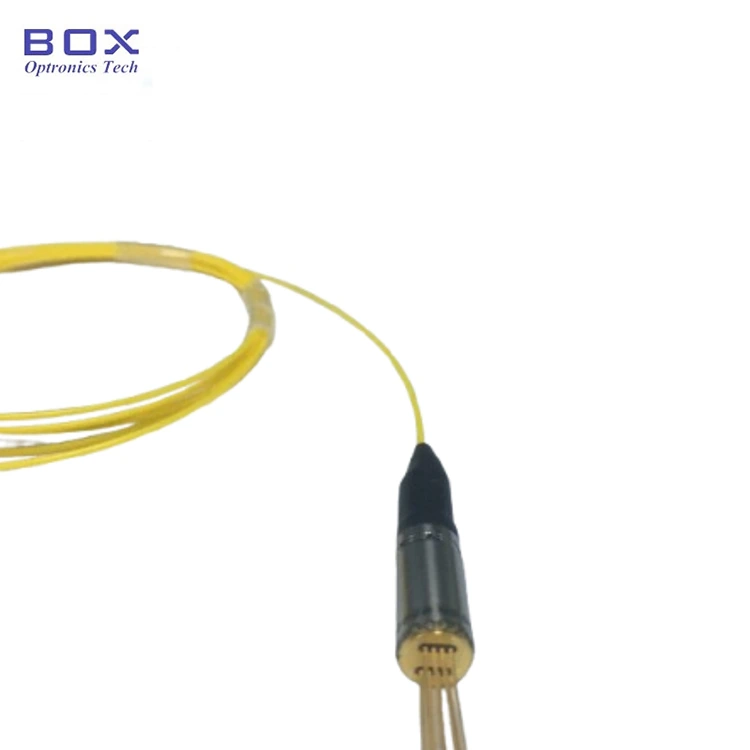

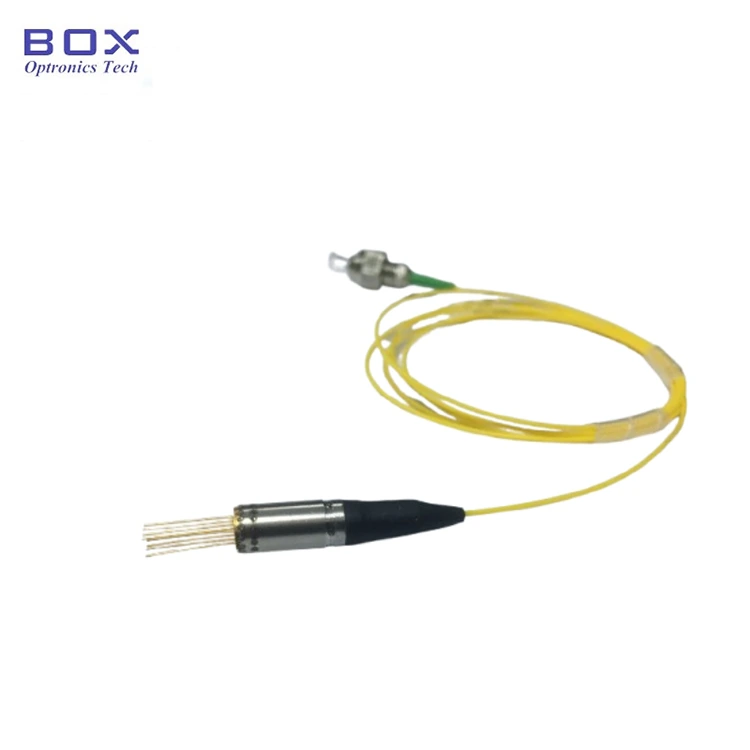

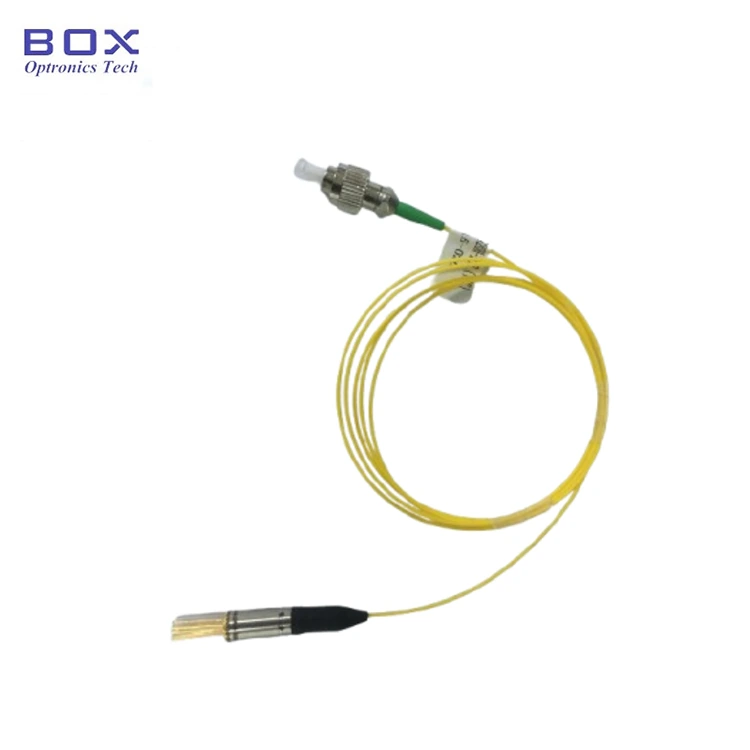

1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser daripada Box Optronics ialah laser maklum balas teragih yang disejukkan TEC yang direka untuk sistem julat LiDAR dan aplikasi pemanduan autonomi. Beroperasi pada panjang gelombang tengah 1550nm, ia menyediakan output optik ≥2mW melalui gentian mod tunggal dan lebar garis spektrum ≤500kHz, diukur menggunakan kaedah heterodina kendiri. Laser menyepadukan penyejuk termoelektrik (TEC), termistor, fotodiod monitor PIN InGaAs dan pengasing optik dalam pakej sepaksi padat dengan kuncir FC/APC atau SC/APCfiber.

Ciri-ciri Utama -Laser DFB Pigtailed Pigtail Lebar Sempit 1550nm

· Panjang gelombang tengah: 1550nm, +/-3nm toleransi WL

· Lebar garis spektrum sempit: ≤500kHz (kaedah pengukuran heterodin kendiri)

· Kuasa output optik: 2mW minimum (output gentian SM)

· Pengasing optik terbina dalam: Pengasingan ≥30dB

· Penyejuk termoelektrik bersepadu (TEC) dan termistor

· Fotodiod monitor PIN InGaAs terbina dalam

· Bunyi yang rendah, operasi herotan yang rendah

· Kebolehpercayaan yang tinggi dan hayat operasi yang panjang

Aplikasi Biasa -1550nm Lebar Garis Sempit Coaxial Pigtailed Laser DFB

· Sistem LiDAR FMCW untuk pemanduan autonomi dan ADAS

· LiDAR koheren untuk pengukuran julat dan halaju serentak

· Sistem LiDAR untuk pengimejan 3D dan navigasi autonomi

· Sistem LiDAR Industri untuk robotik, navigasi AGV dan automasi

· Sistem ujian komunikasi optik yang koheren dan peralatan pengukuran optik

· Sistem penderiaan gentian optik teragih

· Refletometri domain frekuensi optik (OFDR)

· Penyelidikan fotonik dan eksperimen pengesanan koheren makmal

· Penyepaduan OEM ke dalam modul LiDAR, penderia automotif dan peralatan penderiaan industri

Spesifikasi Produk -1550nm Narrow-Linewidth Coaxial Pigtailed Laser DFB

Penilaian Maksimum Mutlak (Tc = 25°C)

Ciri Optik-Elektrik (Tc = 25°C)

Ciri-ciri TEC dan Termistor

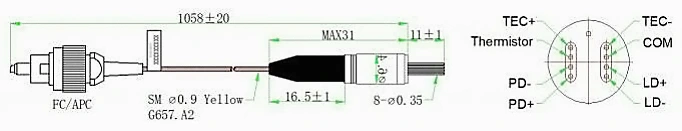

Pakej dan Definisi Pin

Jenis Pakej: Pakej Hermetik Sepaksi dengan TEC

Komponen Terbina dalam: Pengasing optik, penyejuk termoelektrik (TEC), termistor, fotodiod monitor PIN InGaAs

Maklumat Pesanan -Laser DFB Pigtailed Pigtail Lebar Sempit Lebar 1550nm

Nomenklatur Model

BLD - X XX XX X - X XX (XX)

Contoh: BLD-ND5502H-IFA(TEC)

Helaian Data -1550nm Laser DFB Pigtailed Pigtail Lebar Sempit Lebar

lembaran data

Soalan Lazim (FAQ)

S: Apakah maksud "lebar garis sempit" dan mengapa ia penting untuk LiDAR?

J: Lebar garis spektrum merujuk kepada lebar spektrum frekuensi optik laser. Laser ini memberikan lebar garisan < 500 kHz, diukur dengan kaedah heterodin kendiri. Lebar garis yang lebih sempit biasanya menghasilkan panjang koheren yang lebih panjang, yang penting untuk teknik pengesanan koheren seperti FMCW LiDAR.

Dalam sistem FMCW LiDAR, isyarat optik yang dihantar dan dipantulkan mengganggu untuk menjana isyarat rentak yang digunakan untuk pengukuran julat dan halaju. Laser lebar talian sempit membantu mengekalkan keselarasan, mengurangkan hingar fasa dan meningkatkan kepekaan pengukuran dalam aplikasi jarak jauh dan resolusi tinggi.

S: Apakah perbezaan antara laser lebar garis sempit sepaksi ini dan laser DFB berbungkus rama-rama?

J: Perbezaan utama ialah faktor bentuk pakej. Produk ini menggunakan pakej sepaksi padat dengan TEC bersepadu, termistor, fotodiod monitor, dan pengasing optik, menjadikannya sesuai untuk modul LiDAR yang dikekang oleh ruang dan integrasi OEM berganding gentian.

Laser DFB berbungkus rama-rama biasanya menyediakan lebih banyak antara muka elektrik dan fleksibiliti yang lebih tinggi untuk sistem makmal, peralatan telekom dan aplikasi yang memerlukan reka bentuk terma atau elektrik tersuai.

Pakej yang sesuai bergantung pada keperluan sistem, termasuk saiz, pengurusan haba, antara muka elektrik dan kaedah penyepaduan.

S: Adakah panjang gelombang 1550nm selamat mata untuk LiDAR automotif?

J: Rantau panjang gelombang 1550nm biasanya dianggap lebih selamat untuk aplikasi LiDAR berbanding dengan panjang gelombang yang lebih pendek seperti 905nm. Pada sekitar 1550nm, penyerapan oleh struktur anterior mata dengan ketara mengurangkan pendedahan retina, membolehkan sistem LiDAR mencapai tahap kuasa optik yang dibenarkan lebih tinggi di bawah piawaian keselamatan laser yang berkenaan.

Klasifikasi keselamatan mata terakhir bergantung pada reka bentuk sistem yang lengkap, termasuk kuasa output, perbezaan rasuk, format modulasi, tempoh pendedahan dan pematuhan piawaian seperti IEC 60825.

S: Apakah kuantiti pesanan minimum (MOQ)?

A: MOQ ialah 2pcs.
