Laser Lebar Garis Sempit 1550nm DFB 100KHz BTF

Jadual Kandungan

1. Pengenalan 1550nm Laser Lebar Garis Sempit DFB 100KHz BTF

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Maklumat Pesanan

7. Lembaran data dan lembaran ujian

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

Laser Lebar Garis Sempit 1550nm DFB 100KHz BTF adalah direka untuk aplikasi berketepatan tinggi yang menuntut jalur sempit ultra stabil sumber cahaya. Beroperasi pada panjang gelombang 1550nm, laser ini mempunyai <100KHz lebar talian, kuasa keluaran >50mW. Ia sesuai untuk WDM (Wavelength Division Multiplexing), penderiaan gentian optik dan peralatan ujian yang memerlukan rendah lebar garis dan ketulenan spektrum tinggi. Semasa beroperasi, peranti ini mengeluarkan a pancaran laser intensiti tinggi. Jangan lihat terus ke muka hujung gentian; melakukan jadi boleh menyebabkan kecederaan mata.

produk Spesifikasi

Ciri-ciri Produk

● Multi-Kuantum Nah (MQW);

● tinggi kuasa keluaran >50mW;

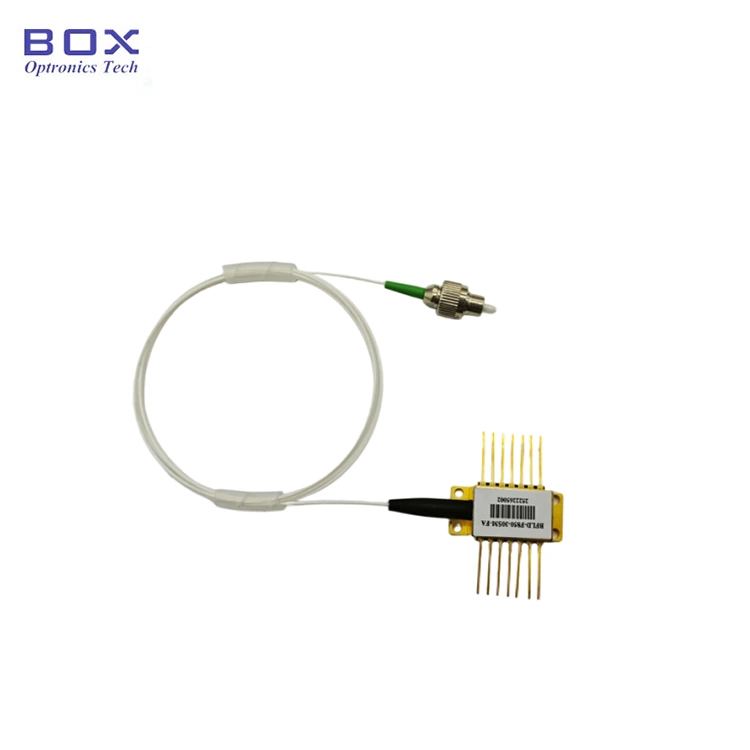

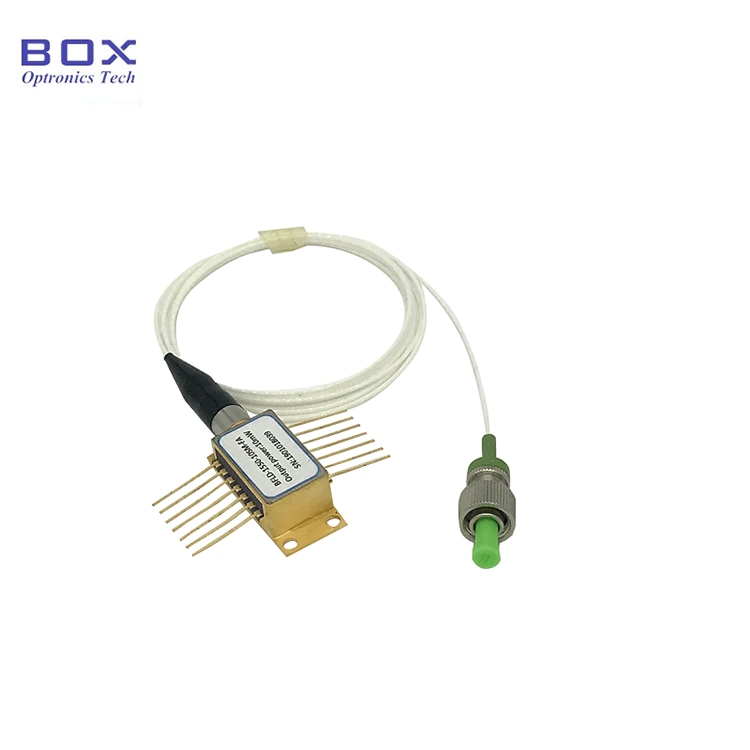

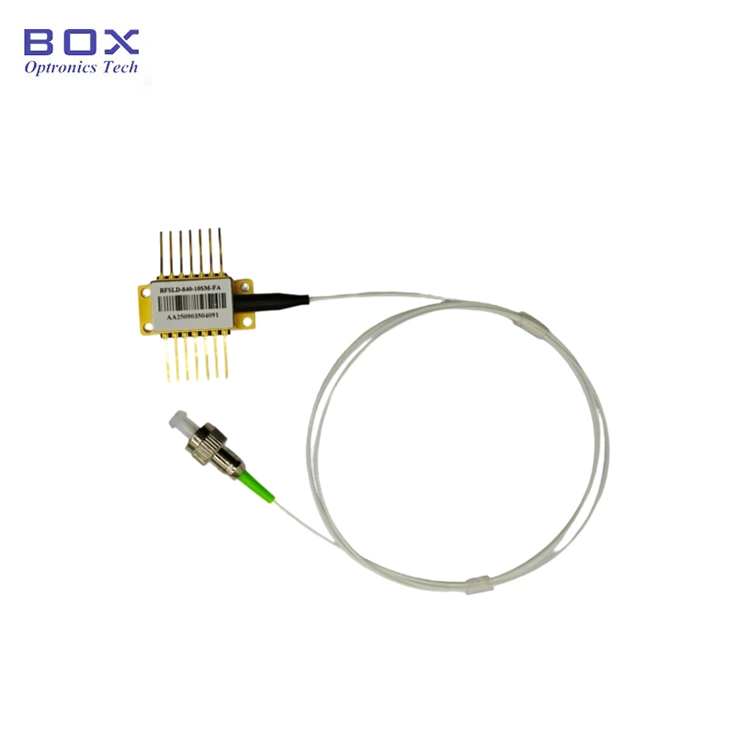

● 14-pin Pakej BTF dengan TEC, termistor dan pengasing optik.

Aplikasi Produk

● Lidar;

● Makmal sempit sumber cahaya lebar talian dan ujian optik;

● Gentian optik komunikasi;

● Penderia gentian optik.

produk Butiran

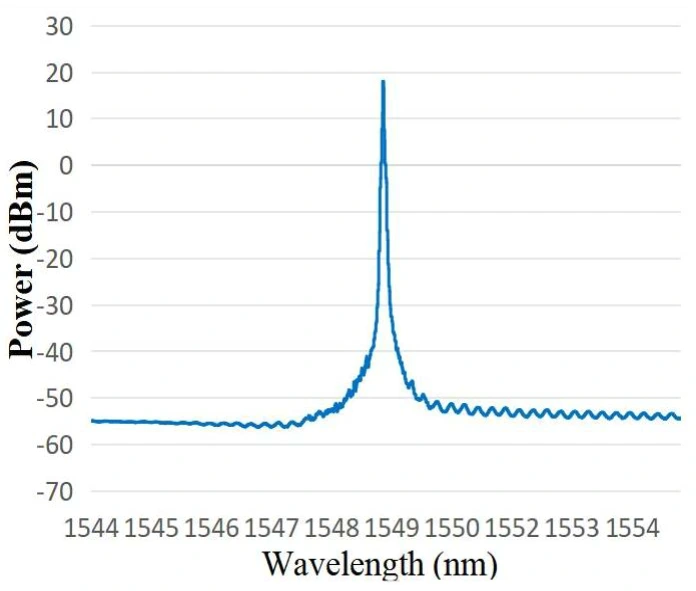

● Spektrum biasa: 1549.38nm, toleransi WL boleh 1550+/-2nm.

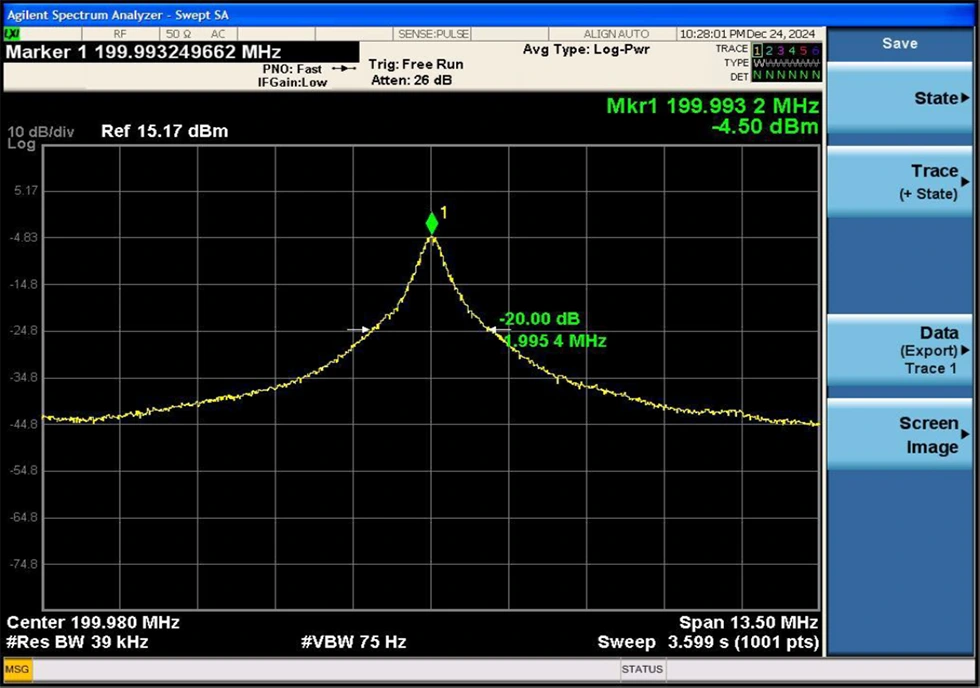

● Lebar Garis Biasa: Lebar garis spektrum 3dB <100 KHz (sama 20dB lebar talian / 20)

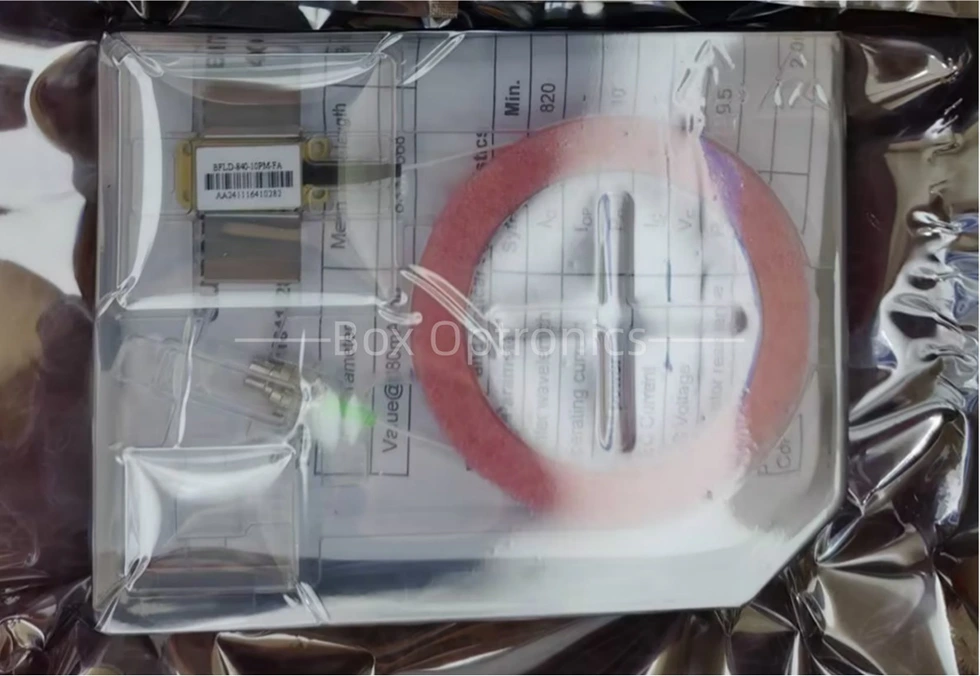

● Contoh pembungkusan

*Peranti kendiri; tiada pemandu terbina dalam (pemandu luaran pilihan).

Maklumat pesanan

cth: BNLD-1550-11HSM-FA2

(Maklumat pesanan: 1550nm DFB 100KHz BTF Narrow Linewidth Laser, 100mW kuasa keluaran, dengan gentian SM, penyambung FC/APC, jenis2 pin keluar).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10-15 hari bekerja untuk pengeluaran. (Jika ada beberapa dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Operasi Nota

● Semasa beroperasi, peranti ini memancarkan pancaran laser berintensiti tinggi; buat jangan melihat terus ke muka hujung gentian, kerana berbuat demikian boleh menyebabkan kecederaan mata.

● Peranti ini sensitif elektrostatik; oleh itu, pematuhan yang ketat kepada langkah perlindungan anti-statik diperlukan semasa pembungkusan, pengangkutan, dan penggunaan. Di samping itu, langkah berjaga-jaga mesti diambil untuk mencegah bekalan kuasa melonjak, kerana kegagalan berbuat demikian boleh mengakibatkan kerosakan kekal pada peranti (cth., memastikan peralatan dibumikan dengan betul dan memakai alat anti-statik tali pergelangan tangan).

● Sahkan kestabilan litar pengendalian produk untuk mencegah kerosakan yang disebabkan oleh arus nadi.

● Gentian optik adalah rapuh; jangan gunakan gentian untuk menarik peranti. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik lengan yang terletak di bahagian belakang perumah peranti. Untuk peranti dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau pengalihan.

● Jika pin memerlukan pematerian, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Khususnya perhatian mesti diberikan kepada perkara berikut: semasa proses pematerian, yang peranti mestilah dalam keadaan tidak berkuasa, dan besi pematerian mestilah betul dibumikan.

● Apabila menggunakan peranti, patuhi dengan ketat voltan operasi dan julat semasa yang dinyatakan dalam lembaran data. Parameter utama—termasuk Ith (Ambang Ambang), Iop max (Maksimum Operasi Semasa), Vop max (Maksimum Voltan Kendalian), dan λc (Panjang Gelombang Tengah)—harus dirujuk khususnya dalam laporan ujian yang disediakan semasa penghantaran.Nota:Operasi melebihi penilaian maksimum mutlak boleh menyebabkan kerosakan kekal pada peranti.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
