1030nm 200mW 100KHz DFB Butterfly Laser Diod

Jadual Kandungan

1. Pengenalan 1030nm 200mW 100KHz DFB Butterfly Laser Diod

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Maklumat Pesanan

7. Lembaran data dan lembaran ujian

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

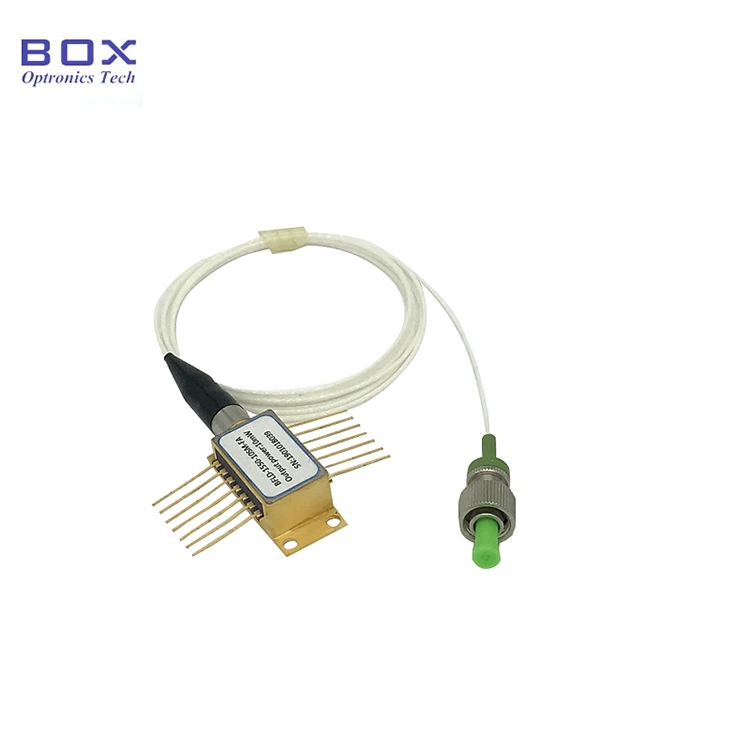

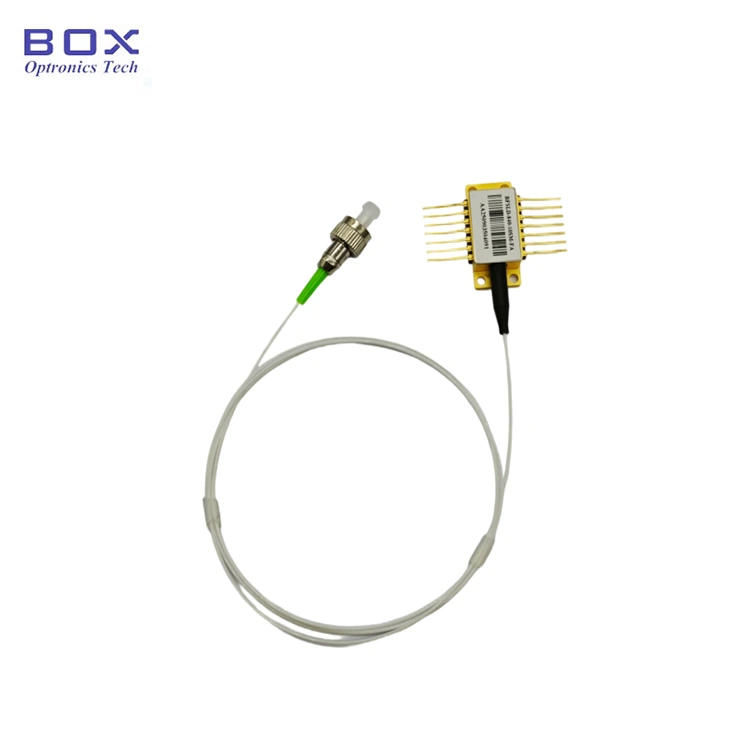

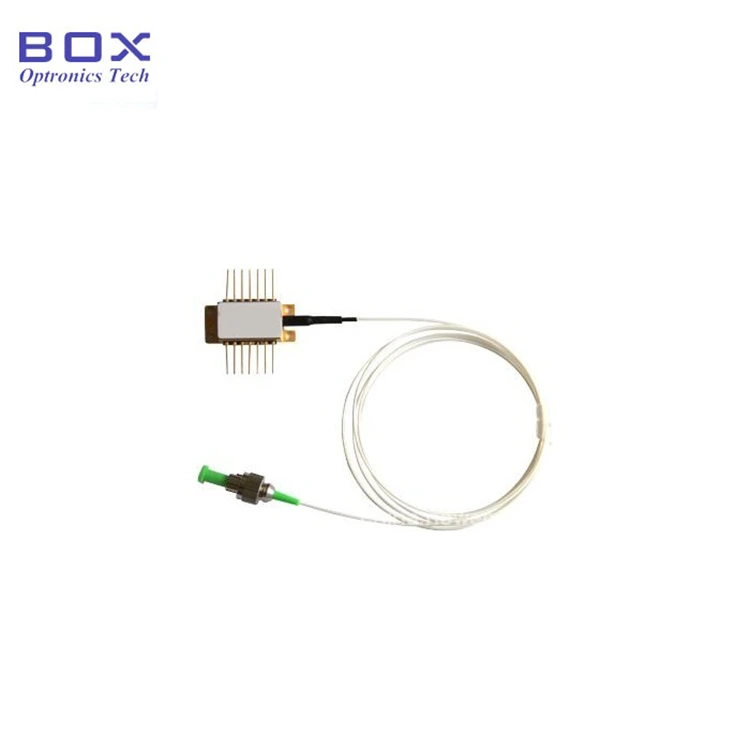

Pengenalan Produk

Ini ialah 1030nm 200mW 100KHz DFB Butterfly Laser Diod, dengan toleransi panjang gelombang +/-2nm, pakej rama-rama standard 14-pin, dan gentian PM980. Ia menampilkan kuasa keluaran yang tinggi dan lebar talian yang sempit, dan mengintegrasikan TEC dan termistor. Sesuai untuk penderiaan optik dan pengimejan. Tolonglah gunakannya di bawah perlindungan ESD.

produk Spesifikasi

Ciri-ciri Produk

● pigtail gentian PM980;

● Kuasa keluaran tinggi 200mW;

● Di bawah 100kHz lebar talian sempit;

● 14-pin Pakej BTF dengan TEC, termistor dan Pantau PD.

Aplikasi Produk

● Lidar;

● Penderiaan gentian optik;

● Spektroskopi;

● Sumber benih untuk laser.

produk Butiran

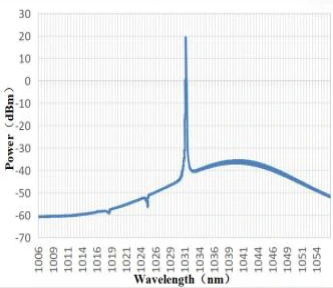

● Spektrum biasa: 1030nm, +/-2nm toleransi panjang gelombang.

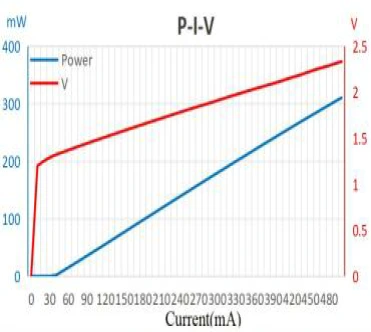

● PIV-1030nm 200mW 100KHz DFB Butterfly Laser Diod

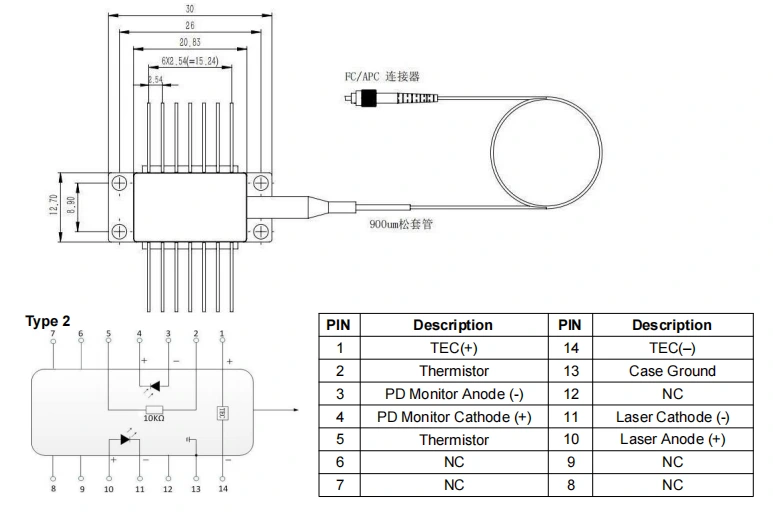

● Lukisan pakej & Definisi PIN-OUT(Unit:mm)-1030nm 200mW 100KHz Diod Laser Rama-rama DFB

● Soalan Lazim

(1) Adakah mungkin untuk menukar panjang gelombang dengan melaraskan arus? Apakah julatnya?

--Ya. Pekali panjang gelombang semasa ialah 0.01 nm/mA, dan pekali panjang gelombang suhu ialah 0.1 nm/℃. Julat boleh laras WL adalah sekitar ~pusat WL+/- 1 nm.

(2) Berapakah panjang kuncir?

--1.2+/-0.1 meter.

(3) Apakah julat peraturan kuasa?

--10~100%

Memesan maklumat

cth: BNLD-1030-2HPM-FA

(Maklumat pesanan: 1030nm 200mW 100KHz DFB Butterfly Laser Diod, dengan gentian PM980, penyambung FC/APC, pin pam).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Operasi Nota

● Bahaya Sinaran Laser: Apabila peranti sedang beroperasi, ia mengeluarkan pancaran laser berintensiti tinggi. Jangan pandang langsung muka hujung gentian, kerana ini boleh menyebabkan kecederaan mata.

● Perlindungan ESD:Peranti ini ialah sensitif elektrostatik. Oleh itu, langkah perlindungan anti-statik yang ketat mesti dipatuhi semasa pembungkusan, pengangkutan dan penggunaan. Selain itu, langkah berjaga-jaga harus diambil untuk mengelakkan lonjakan bekalan kuasa, kerana kegagalan untuk berbuat demikian boleh mengakibatkan dalam kerosakan kekal pada peranti (cth., pastikan pembumian peralatan yang betul dan memakai tali pergelangan tangan anti-statik).

● Gentian dan Pengendalian Peranti:Optik gentian adalah rapuh. Jangan tarik peranti menggunakan gentian. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik pada lengan di bahagian belakang perumah peranti. Untuk peranti yang dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau penyingkiran.

● Keperluan Memateri Pin: Jika pin perlu dipateri, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Beri perhatian khusus kepada berikut: semasa proses pematerian, peranti mesti berada dalam keadaan tidak berkuasa keadaan, dan besi pematerian mesti dibumikan dengan betul.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
