Laser Gentian Lebar Garis Ultra-Sempit 1550nm 3kHz

Jadual Kandungan

1. Pengenalan kepada Laser Gentian Lebar Garis Ultra-Sempit 1550nm 3kHz

2. Teknikal Spesifikasi

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Panduan Operasi Selamat

7. Maklumat Pesanan

8. Lembaran data dan lembaran ujian

9. Syarat sebut harga dan bayaran

10. Masa utama

11. Nota Operasi dan Penyelenggaraan

12. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

Ini ialah Gentian Lebar Garis Ultra-Sempit 1550nm 3kHz Laser menggunakan struktur rongga laser DFB gentian dop erbium, dengan output CW kuasa 50/100/200/500/1000mW pilihan, lebar jalur 3dB kurang daripada 3kHz, panjang gelombang stabil tanpa mod melompat. Ia menyokong konfigurasi atas bangku dan modular dengan antara muka komunikasi RS232 dan perisian pemantauan untuk sistem integrasi. Sesuai untuk penderiaan teragih dan sebagainya.

produk Spesifikasi

Ciri-ciri Produk

● Spektrum lebar talian ≤3 KHz;

● Semua serat rongga resonan DFB;

● Panjang gelombang stabil tanpa mod melompat;

● DB9 Komunikasi perempuan(RS232) untuk penyepaduan yang mudah.

Aplikasi Produk

● LiDAR;

● Akustik penderia, hidrofon;

● Serat Penderiaan Teragih Optik.

Butiran Produk

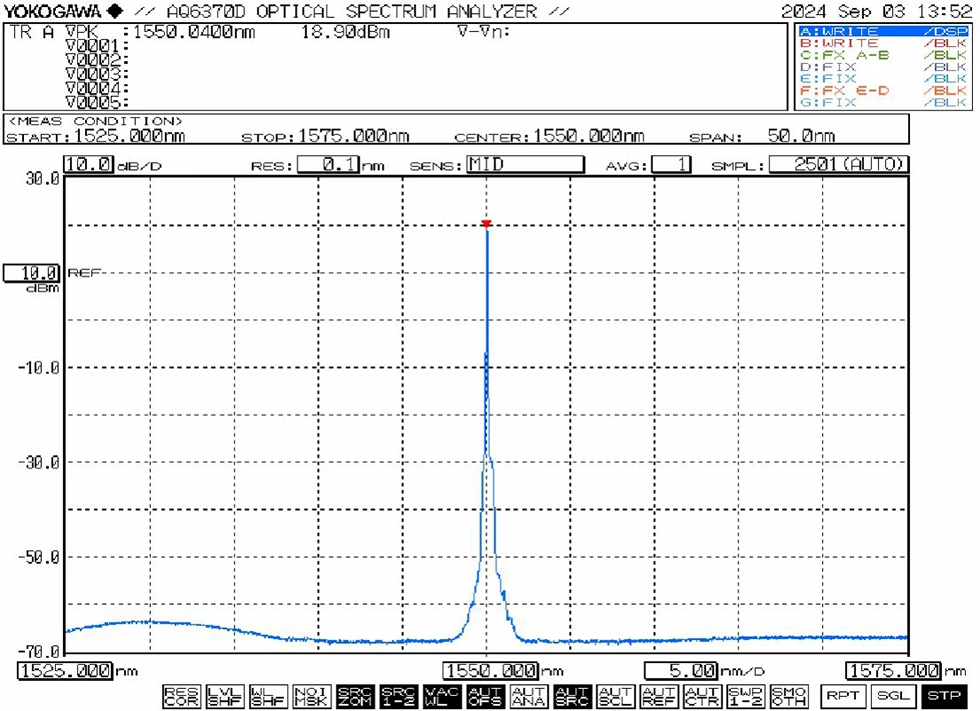

● Spektrum biasa: 1550nm

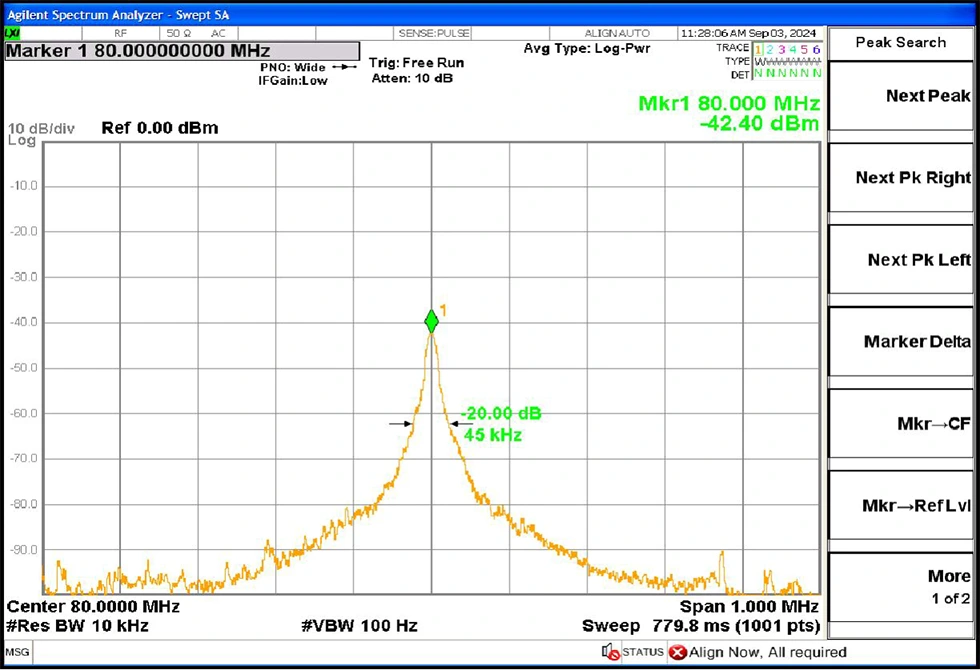

● Lebar Garis Biasa: Lebar garis spektrum 3dB≤3 KHz (lebar garis 20dB sama / 20)

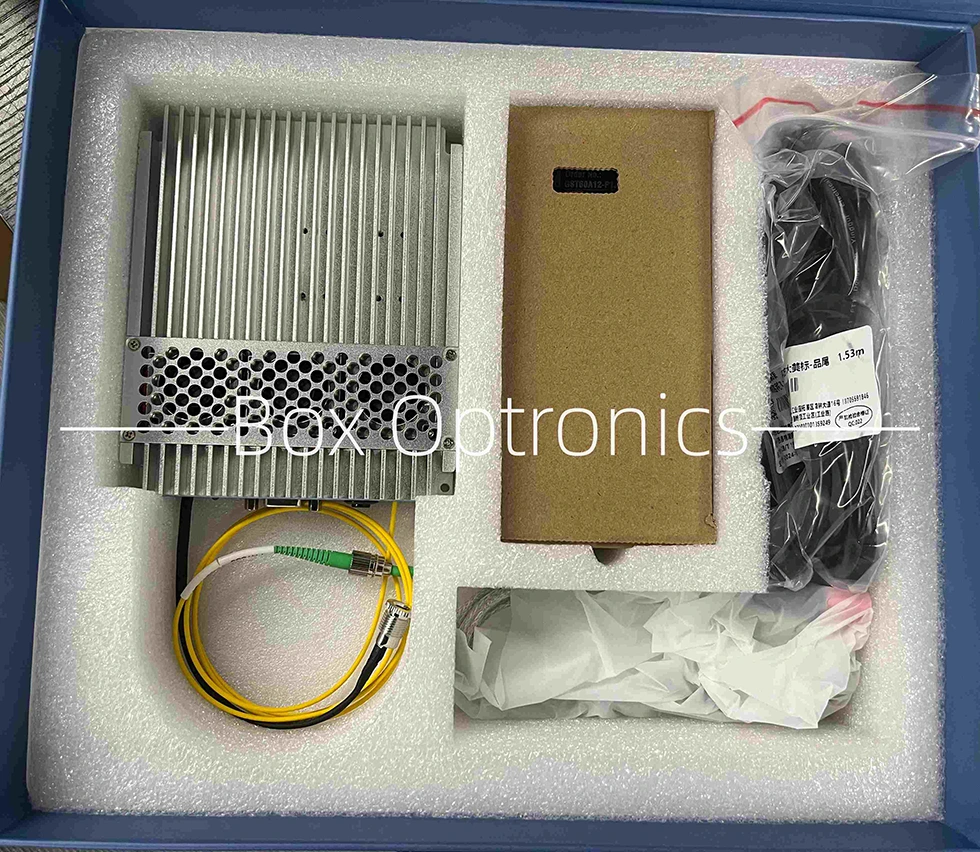

● Contoh pembungkusan

Operasi Langkah

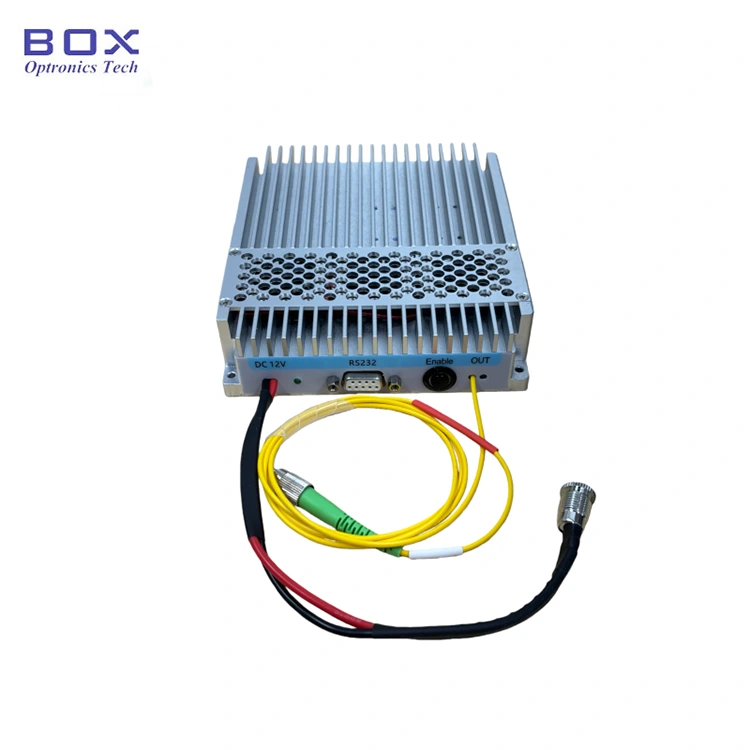

1. Rupa:Modul termasuk penyambung kuasa, penunjuk kuasa, RS232 antara muka komunikasi, suis pengaktifan output, dan port gentian output laser.

2.Kuasa Bekalan: Port kuasa menggunakan antara muka standard DC5.5×2.1mm. Gunakan hanya penyesuai kuasa yang dipadankan asal (DC5V atau DC12V). Penyesuai kuasa yang tidak betul boleh merosakkan sumber cahaya. Berbentuk U kabel kuasa penyambung untuk menyambung kepada bekalan kuasa suis tersedia pada permintaan semasa pembelian.

3.Menyambung Pelompat Gentian Optik: Tanggalkan penutup habuk dari penyambung gentian, periksa muka hujung untuk pencemaran atau kerosakan, dan pastikan kebersihan sebelum menyambung ke peranti gentian atau peralatan ujian lain. Untuk model berkuasa tinggi, penyambungan gabungan adalah disyorkan.

4.Menyambung Modul ke Komputer Hos: Gunakan yang disertakan Kabel data bersiri USB-RS232 untuk menyambungkan modul ke komputer. Pasangkan pemacu bersiri khusus (disediakan oleh pengilang) untuk membolehkan komunikasi. Tanpa pemacu, perisian hos tidak boleh menyambung ke modul.

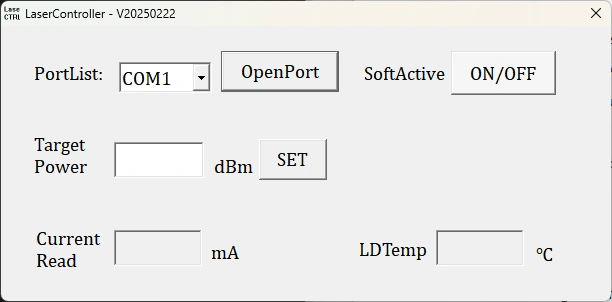

5. Perisian: Perisian hos membenarkan melaraskan kuasa output dan mengawal output laser melalui Butang "SoftActive". Perisian memaparkan set semasa pam, output kuasa, dan status pemantauan suhu.

6. Parameter Memori: Tetapan dan status yang dikonfigurasikan melalui perisian disimpan secara automatik dalam modul ingatan dalaman. Tiada sambungan komputer hos diperlukan jika parameter tidak perlukan pengubahsuaian.

Memesan maklumat

cth: NLFL-1550-50-T-SM-M

(Maklumat pesanan: Laser Gentian Lebar Garis Ultra-Sempit 1550nm 3kHz, 50mW kuasa keluaran, kuasa boleh laras, gentian SM, pakej modul).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 15 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

1. Nota Operasi dan Penyelenggaraan-1550nm 3kHz Lebar Garis Ultra-Sempit Laser Fiber

● Elakkan palam/cabut plag penyambung gentian secara kerap untuk mengelakkan pengumpulan habuk dan kerosakan muka hujung.

● Bersihkan penyambung gentian dengan lap bebas lin dan periksa dengan a pengesan muka hujung gentian sebelum sambungan. Sentiasa sambung/putuskan sambungan gentian tanpa kuasa untuk mengelakkan pembakaran hujung muka. Tutup penyambung yang tidak digunakan dengan penutup habuk.

● Simpan peralatan dalam persekitaran yang kering dan bebas lembapan.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
