FP Coaxial Pigtail Laser Diod

Diod Laser Pigtail FP Koaksial Box Optronics tersedia dalam pelbagai panjang gelombang antara 450nm, 520nm, 650nm, 660nm, 785nm, 850nm dan 980nm. Direka untuk sistem gentian optik, pengukuran optik, eksperimen makmal, instrumentasi bioperubatan dan spektroskopi, diod laser CW ini menawarkan output yang stabil, hingar rendah dan jangka hayat yang panjang. Kami menyokong pembelian pukal dan perundingan sampel.

Hantar Pertanyaan

Penerangan Produk

Jadual Kandungan

1. Pengenalan FP Coaxial Pigtail Laser Diod

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi

5. Lukisan Pakej & Definisi PIN-OUT(Unit:mm)

6. Maklumat Pesanan

7. Lembaran Data

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

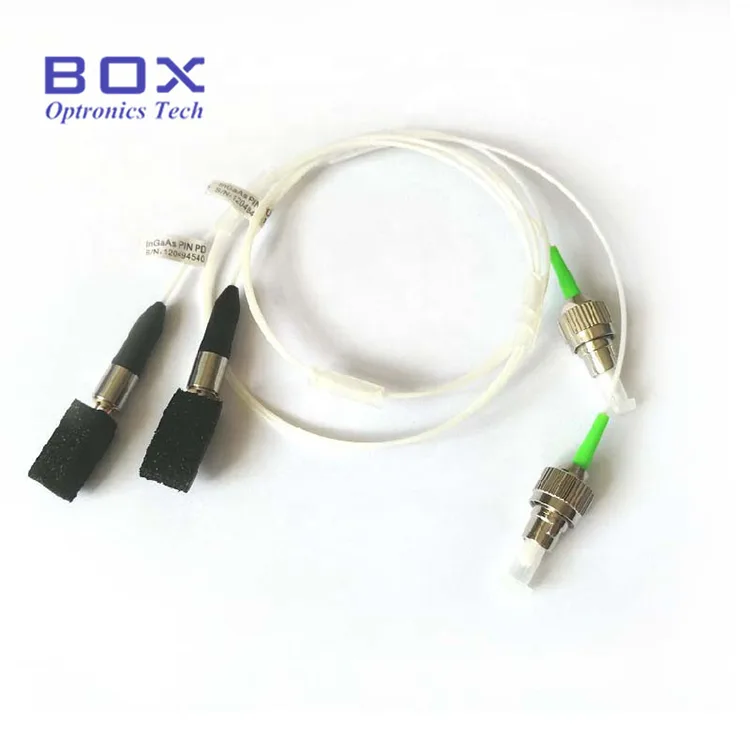

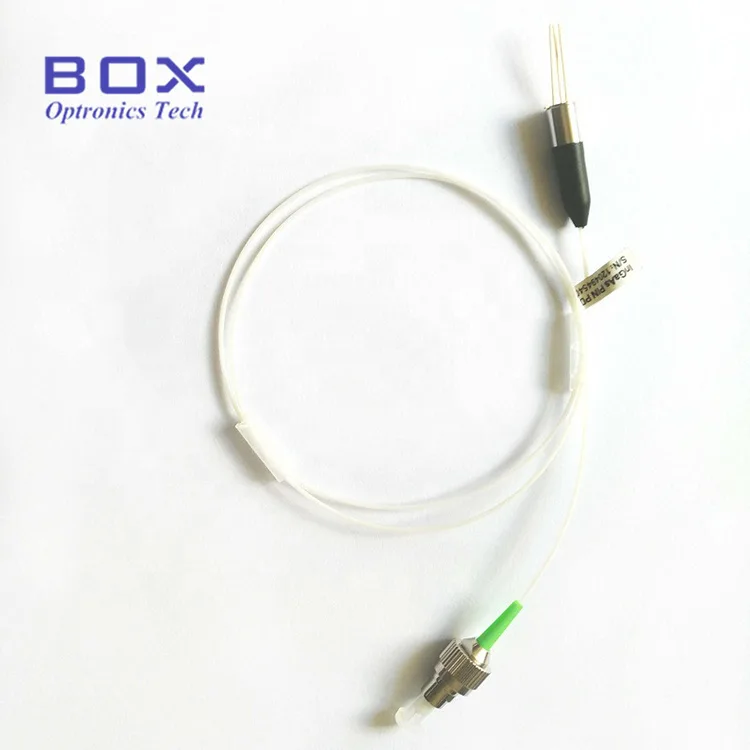

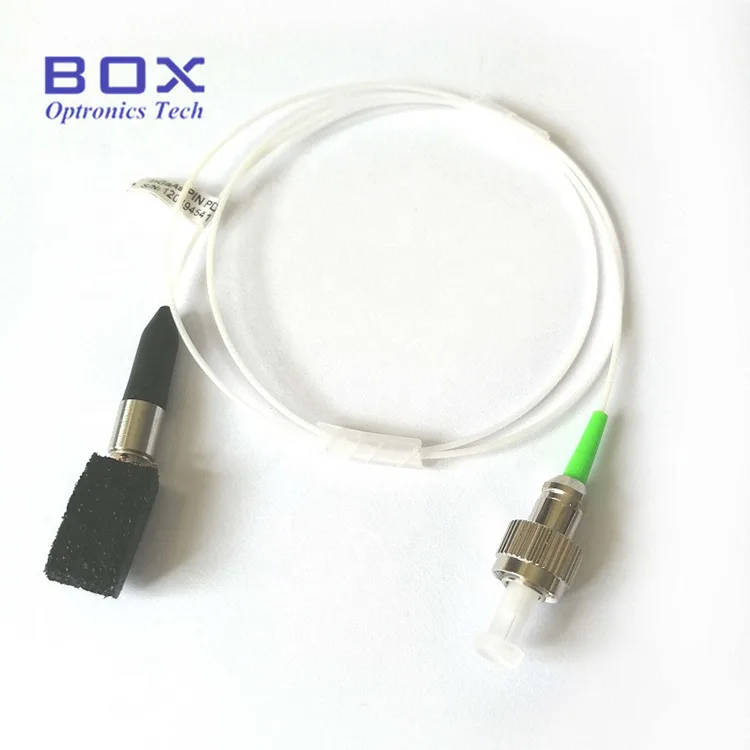

Pengenalan Produk-FP Coaxial Pigtail Laser Diod

Diod Laser Pigtail Coaxial FP ini ialah diod laser Fabry-Perot mod tunggal, panjang gelombang 450nm, 520nm, 650nm, 660nm, 785nm, 850nm dan 980nm tersedia, dan kuasa output ialah 5 mW atau 1000nm. Penyambungnya ialah FC/APC atau SC/APC. Kebolehpercayaan yang tinggi dan jangka hayat yang panjang. Standard ujian kebolehpercayaan Telcordia GR-468. Diod laser FP berbilang panjang gelombang ini menyediakan penyelesaian yang fleksibel, boleh dipercayai dan berprestasi tinggi untuk pelbagai aplikasi yang boleh dilihat dan inframerah dekat.

Spesifikasi Produk-FP Coaxial Pigtail Laser Diod

Parameter	Simbol	Keadaan Ujian	Min	Taip	Maks	Unit
Panjang gelombang tengah	λC	POP = PF	440	450	460	nm
Kuasa keluaran optik	PF	JIKA = 65mA	10	20	-	mW
Arus ambang	ITH	CW	-	22	40	mA
Voltan kendalian	VF	CW	-	5.1	6.0	V
Arus operasi	JIKA	CW	-	70	90	mA
Jenis gentian	-	-	460-HP
Parameter	Simbol	Keadaan Ujian	Min	Taip	Maks	Unit
Panjang gelombang tengah	λC	POP = PF	510	520	530	nm
Kuasa keluaran optik	PF	JIKA = 65mA	5.0	-	-	mW
Arus ambang	ITH	CW	-	22	40	mA
Voltan kendalian	VF	CW	-	5.8	6.5	V
Arus operasi	JIKA	CW	-	60	80	mA
Jenis gentian	-	-	460-HP
Parameter	Simbol	Keadaan Ujian	Min	Taip	Maks	Unit
Panjang gelombang tengah	λC	POP = PF	640	650	660	nm
Kuasa keluaran optik	PF	JIKA = 65mA	-	5	-	mW
Arus ambang	ITH	CW	-	55	-	mA
Voltan kendalian	VF	CW	-	2.1	2.5	V
Arus operasi	JIKA	CW	-	-	105	mA
Parameter	Simbol	Keadaan Ujian	Min	Taip	Maks	Unit
Panjang gelombang tengah	λC	POP = PF	652	660	670	nm
Kuasa keluaran optik	PF	JIKA =70mA	10	-	-	mW
Arus ambang	ITH	CW	-	40	90	mA
Voltan kendalian	VF	CW	-	2.4	3.0	V
Arus operasi	JIKA	CW	-	70	120	mA
Jenis gentian	-	-	630HP
Parameter	Simbol	Keadaan Ujian	Min	Taip	Maks	Unit
Panjang gelombang tengah	λC	POP = PF	780	790	800	nm
Kuasa keluaran optik	PF	JIKA =70mA	10	-	--	mW
Arus ambang	ITH	CW	-	30	45	mA
Voltan kendalian	VF	CW	-	1.9	2.2	V
Arus operasi	JIKA	CW	-	70	120	mA
Kecekapan cerun	SE	CW	1	1.1	1.2	W/A
Pantau PD	IM	-	-	0.2	0.2	mA
Jenis gentian	-	-	780HP
Parameter	Simbol	Keadaan Ujian	Min	Taip	Maks	Unit
Panjang gelombang tengah	λC	POP = PF	840	850	860	nm
Kuasa keluaran optik	PF	JIKA =60mA	10	-	-	mW
Arus ambang	ITH	CW	-	16	20	mA
Voltan kendalian	VF	CW	-	2.1	2.3	V
Arus operasi	JIKA	CW	-	45	60	mA
Kecekapan cerun	SE	CW	-	0.95	-	W/A
Pantau PD	IM	-	0.05	0.13	0.5	mA
Jenis gentian	-	-	780HP
Parameter	Simbol	Keadaan Ujian	Min	Taip	Maks	Unit
Panjang gelombang tengah	λC	POP = PF	965	980	990	nm
Kuasa keluaran optik	PF	JIKA =60mA	5	-	-	mW
Arus ambang	ITH	CW	-	12	20	mA
Voltan kendalian	VF	CW	-	1.55	2.0	V
Arus operasi	JIKA	CW	-	30	50	mA
Kecekapan cerun	SE	CW	0.64	0.8	-	W/A
Pantau PD	IM	-	0.08	0.3	0.5	mA
Jenis gentian	-	-	Hai1060

Ciri-ciri Produk-FP Coaxial Pigtail Laser Diod

● Mod tunggal Fabry-Perot(FP) diod laser;

● Pilihan panjang gelombang: 450–980nm;

● Output berganding gentian sepaksi, operasi CW;

● Kebolehpercayaan yang tinggi, jangka hayat;

● Piawaian ujian kebolehpercayaan Telcordia GR-468.

Aplikasi Produk-FP Coaxial Pigtail Laser Diod

● Petunjuk;

● Pen ringan;

● Pencetak;

● Laser makmal dan bioperubatan;

● Penderiaan optik.

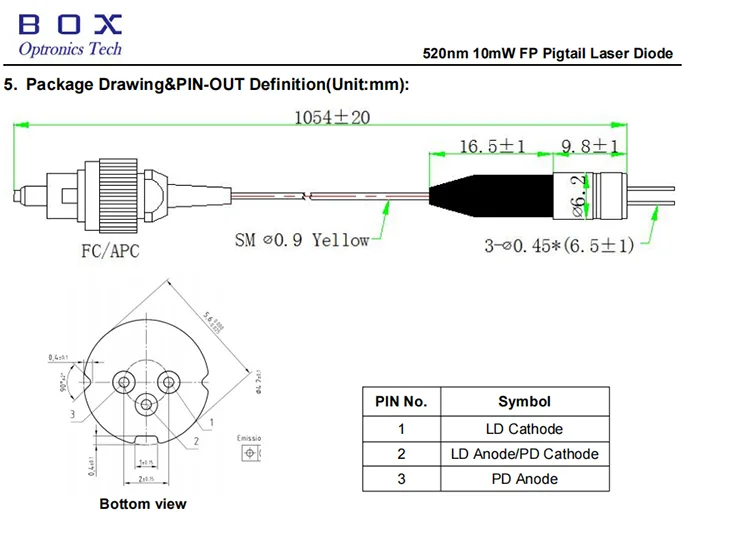

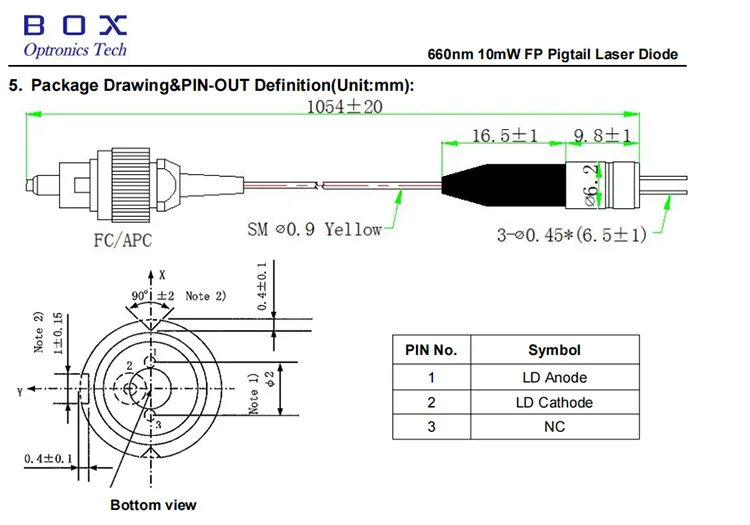

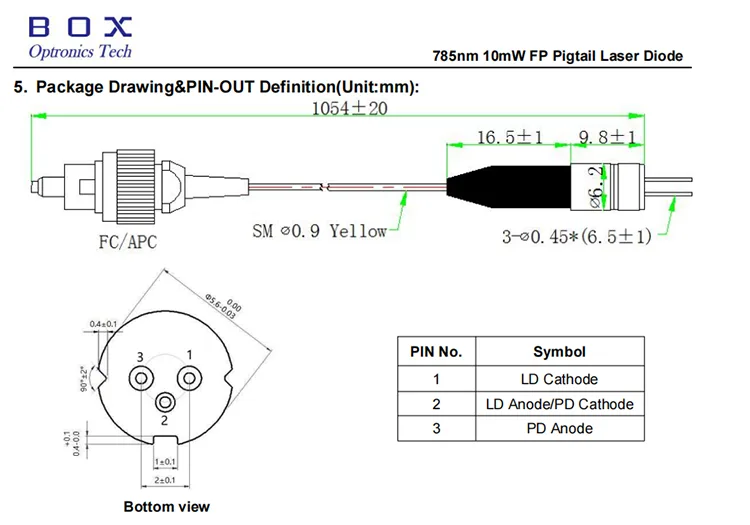

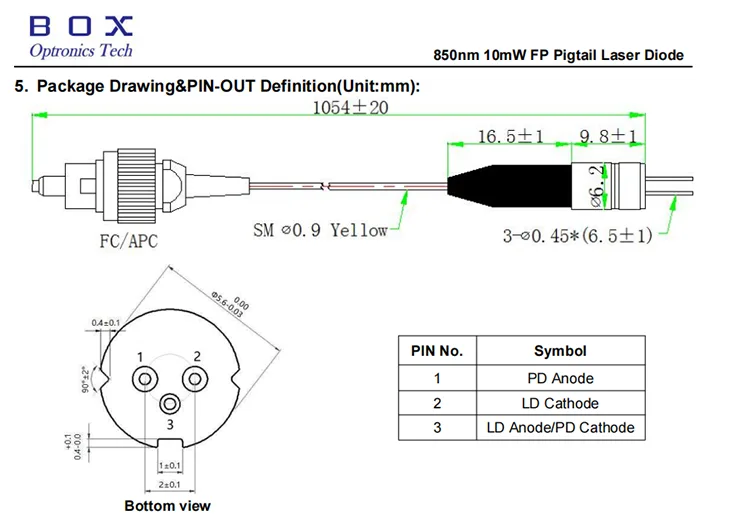

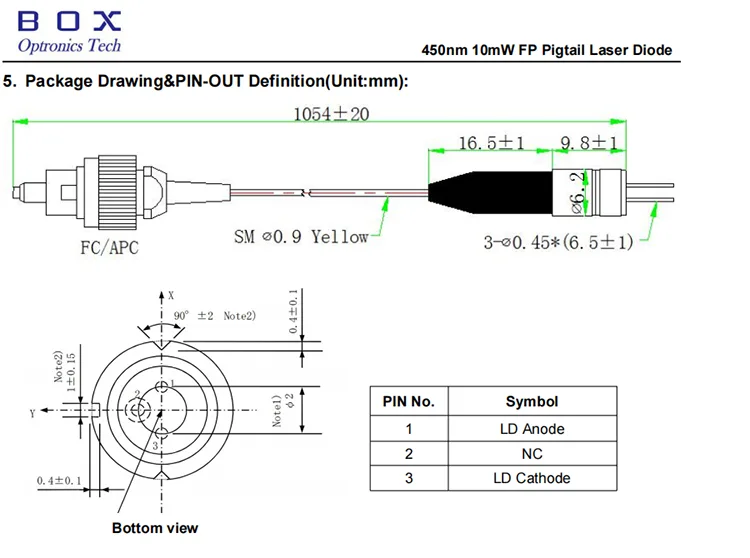

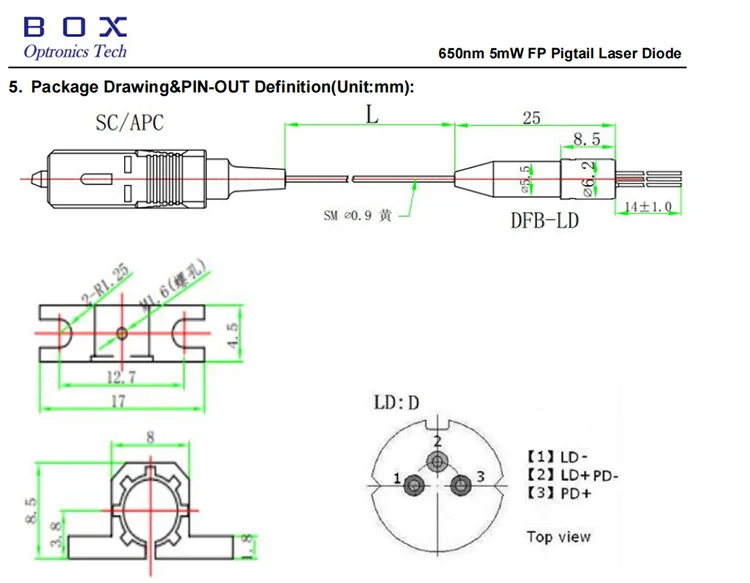

Lukisan Pakej&Takrif PIN-OUT(Unit:mm)-FP Coaxial Pigtail Laser Diod

Maklumat pesanan-FP Coaxial Pigtail Laser Diod

BLD	-X	XX	XX	X	-XX
LD	Jenis cip	Panjang gelombang	Kuasa keluaran	PIN-OUT	Penyambung
Diod laser	F: FP	450: 450nm 520: 520nm	10: 10mW Lain-lain	F: Jenis F	FA: FC/APC
		650: 650nm	02: 2mW 05: 5mW Lain-lain	D: Jenis D	FA: FC/APC SA: SC/APC Lain-lain
		660: 660nm 785: 785nm 850: 850nm	10: 10mW Lain-lain	D: Jenis D	FA: FC/APC
		980: 980nm	5: 5mW Lain-lain	D: Jenis D	FA: FC/APC

cth: BLD-F78510D-FA

(Maklumat pesanan: FP Coaxial Pigtail Laser Diod, 785nm 10mW, jenis D pin-out, dengan penyambung FC/APC).

Helaian Data-FP Coaxial Pigtail Laser Diod

Syarat sebut harga dan pembayaran-FP Coaxial Pigtail Laser Diod

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan menggunakan EXW. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk.

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama-FP Coaxial Pigtail Laser Diod

Pengeluaran: sekitar 10 hari bekerja. (Jika ada stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa: 3-5 hari bekerja.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan-FP Coaxial Pigtail Laser Diod

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Walau bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam kes berikut dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (mis., kilat, habuk) atau pengaruh persekitaran.

(2) Pincang fungsi disebabkan oleh pengendalian yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembubaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label jaminan yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
