785nm FP Butterfly Laser Diod

Jadual Kandungan

1. Pengenalan 785nm FP Butterfly Laser Diod

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Maklumat Pesanan

7. Lembaran data dan lembaran ujian

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

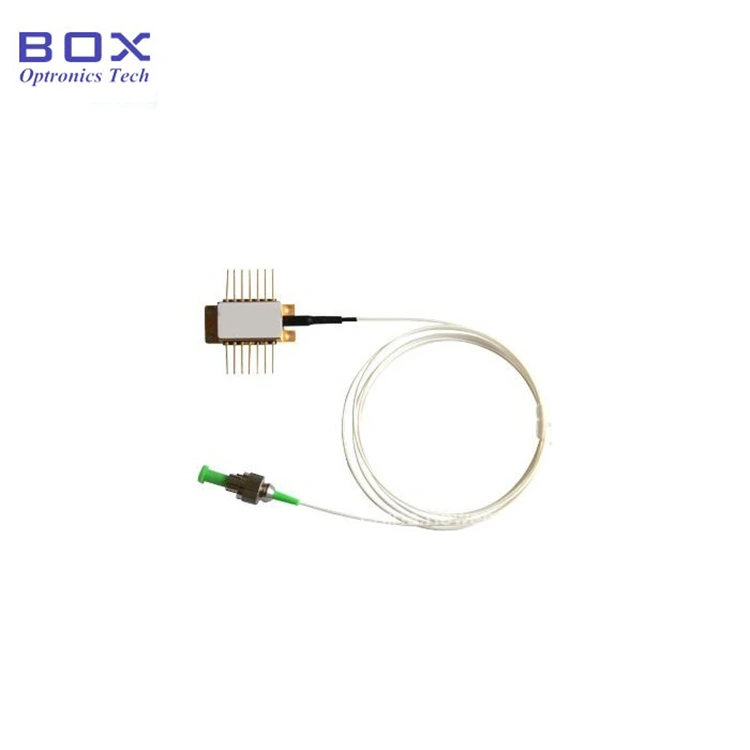

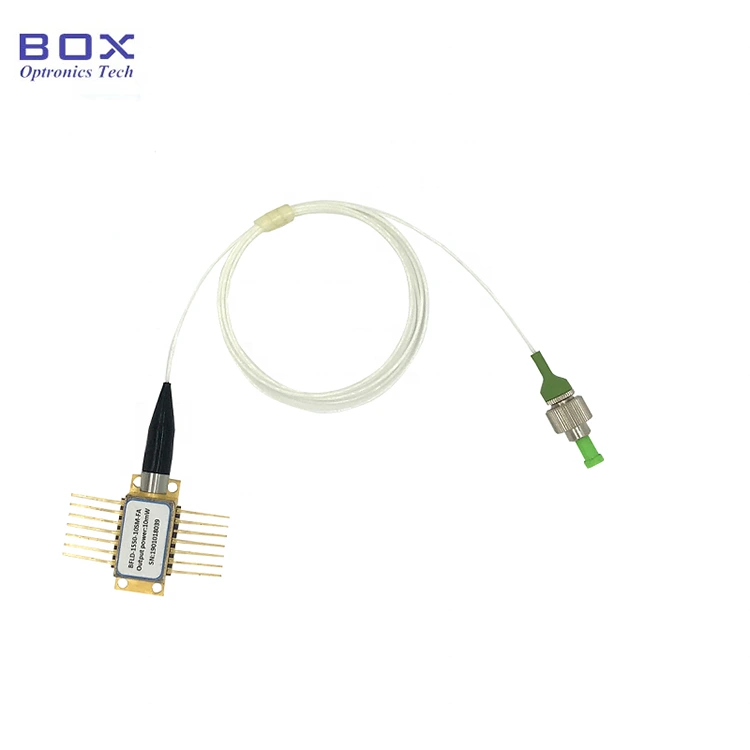

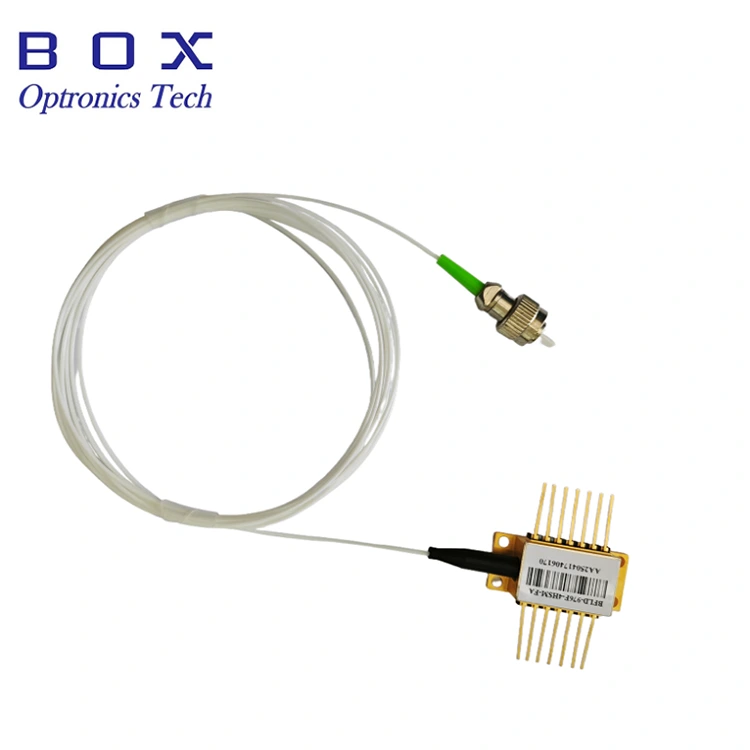

Ini ialah 785nm FP Butterfly Laser Diod, menampilkan kepada kuasa keluaran 30mW. Jenis serat boleh SM785-HP atau PM780-HP, dan menyepadukan TEC, monitor fotodiod dan termistor. The Tiub pelindung 900um dan penyambung FC/APC adalah pilihan. Jika pin memerlukan pematerian, suhu pematerian tidak boleh melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Pakej Modul/Atas bangku dengan litar pemacu, Kuasa keluaran 50mW, tersedia.

produk Spesifikasi

Ciri-ciri Produk

● SM785-HP atau gentian PM780-HP;

● Kuasa keluaran naik kepada 30mW;

● 14-pin Pakej BTF dengan TEC, termistor dan Pantau PD.

Aplikasi Produk

● Sumber cahaya;

● Penderiaan gentian optik sistem;

● Pemprosesan bahan.

Butiran Produk

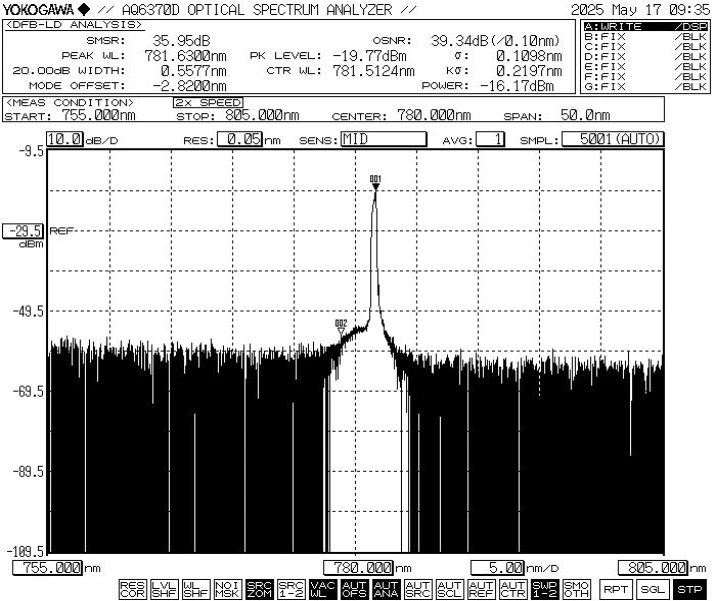

● Spektrum biasa: 785nm, Toleransi WL +/-10nm.

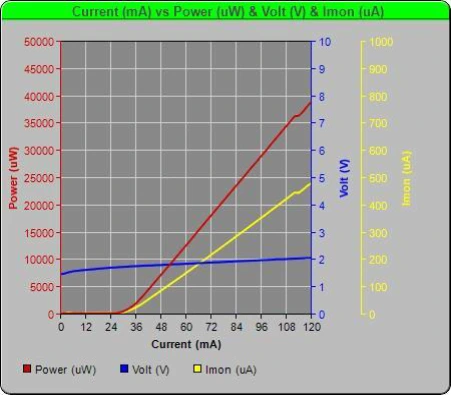

● PIV-785nm 30mW FP Butterfly Laser Diod

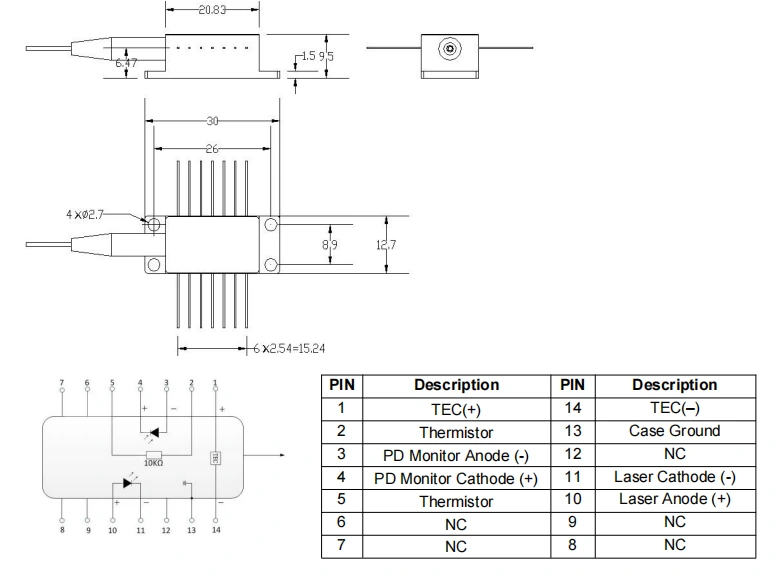

● Lukisan pakej & Definisi PIN-OUT(Unit:mm)-785nm FP Butterfly Diod Laser

● Aksesori standard

*Peranti kendiri; tiada pemandu terbina dalam (pakej modul dengan pemandu litar adalah pilihan).

Memesan maklumat

cth: BFLD-F785-30SM-FA

(Maklumat pesanan: 785nm FP Butterfly Laser Diod, output 30mW kuasa, gentian SM Hi780, penyambung FC/APC, pin pam).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan pembayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi

● Bahaya Sinaran Laser: Apabila peranti sedang beroperasi, ia mengeluarkan pancaran laser berintensiti tinggi. Jangan pandang langsung muka hujung gentian, kerana ini boleh menyebabkan kecederaan mata.

● Perlindungan ESD:Peranti ini ialah sensitif elektrostatik. Oleh itu, langkah perlindungan anti-statik yang ketat mesti dipatuhi semasa pembungkusan, pengangkutan dan penggunaan. Selain itu, langkah berjaga-jaga perlu diambil untuk mengelakkan lonjakan bekalan kuasa, kerana kegagalan untuk berbuat demikian boleh mengakibatkan kerosakan kekal pada peranti (cth., pastikan peralatan yang betul membumikan dan memakai tali pergelangan tangan anti-statik).

● Gentian dan Pengendalian Peranti:Optik gentian adalah rapuh. Jangan tarik peranti menggunakan gentian. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik pada lengan di bahagian belakang perumah peranti. Untuk peranti yang dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau penyingkiran.

● Keperluan Memateri Pin: Jika pin perlu dipateri, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Beri perhatian khusus kepada berikut: semasa proses pematerian, peranti mesti berada dalam keadaan tidak berkuasa keadaan, dan besi pematerian mesti dibumikan dengan betul.

● Operasi Naik Kuasa: Semasa kuasa naik proses, jangan sekali-kali menggunakan arus tinggi secara langsung, kerana ini boleh merosakkan cip. Sebaliknya, kuasakan peranti pada tahap semasa yang hampir dengan ambang cip, dan kemudian secara beransur-ansur meningkatkan arus dalam kenaikan kecil sehingga tahap yang dikehendaki dicapai.

● Urutan Penyejukan dan Kuasa:Sebelumnya menghidupkan semua komponen, mula-mula aktifkan penyejuk, dan kemudian teruskan kuasa incremental - langkah naik untuk mengelakkan cip terlalu panas dan terlebih beban.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
