Pengenalan Produk

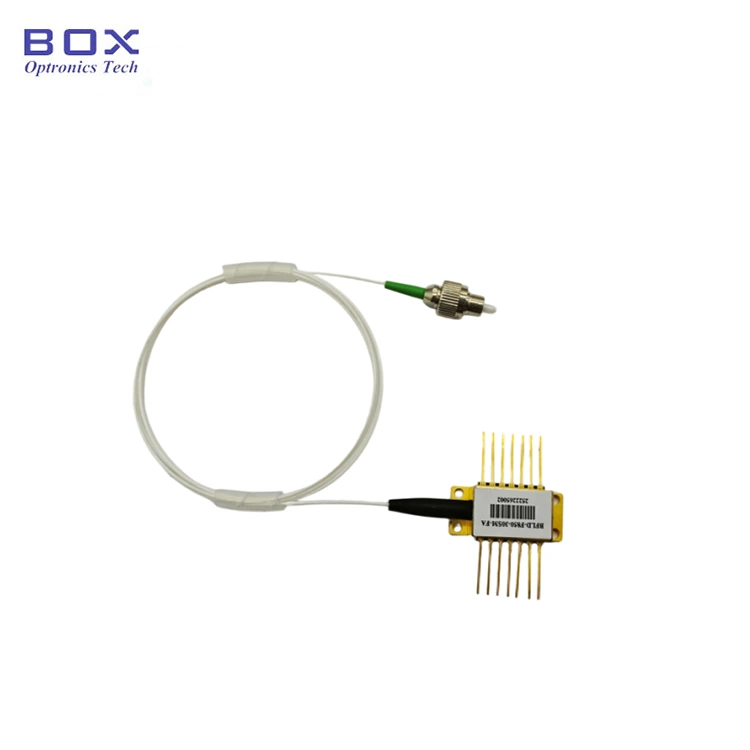

850nm FP Butterfly Laser Diod mempunyai kuasa output sebanyak sehingga 30mW, kualiti pancaran yang baik untuk gandingan yang cekap dengan gentian optik dan komponen optik lain, dan menyepadukan Penyejuk Termoelektrik (TEC), pemantauan PD, dan termistor. Ia sesuai untuk bidang seperti jarak dekat komunikasi optik dan penderiaan gentian.

produk Spesifikasi

Ciri-ciri Produk

● Gentian SM Hi780 kuncir;

● tinggi kuasa keluaran sehingga 30mW;

● 14-pin Pakej BTF dengan TEC, termistor dan pantau PD.

Aplikasi Produk-850nm FP Butterfly Diod Laser

● Optik Jarak Pendek Komunikasi;

● Sumber cahaya makmal dan ujian optik;

● pengimejan biologi;

● Penderiaan gentian optik.

Butiran Produk

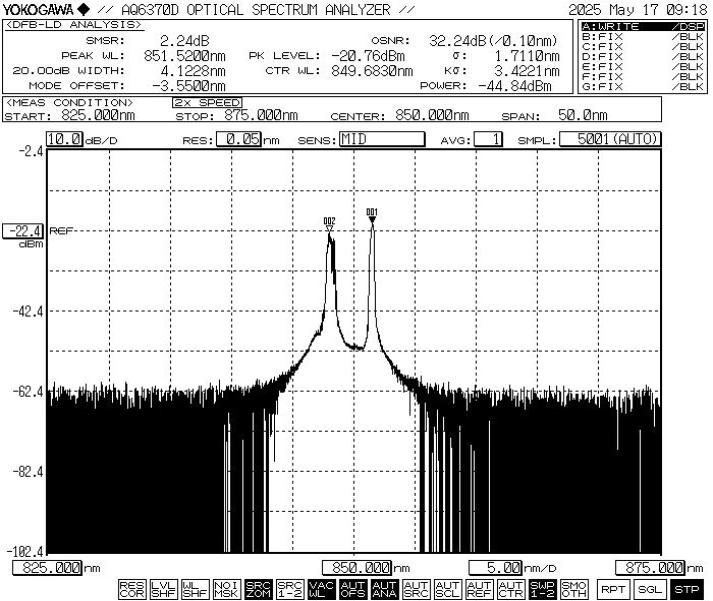

● Spektrum biasa: 850nm, Toleransi WL +/-10nm.

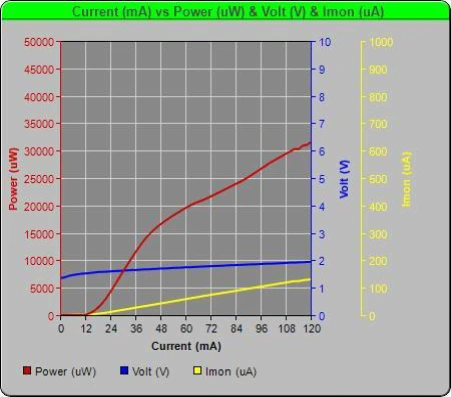

● PIV-850nm 30mW FP Butterfly Laser Diod

● Aksesori standard

*Peranti kendiri; tiada pemandu terbina dalam (pakej modul dengan pemandu litar adalah pilihan).

Maklumat pesanan

cth: BFLD-F785-30SM-FA

(Maklumat pesanan: 850nm FP Butterfly Laser Diod, output 30mW kuasa, dengan gentian SM, penyambung FC/APC, pin pam).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi

● Semasa beroperasi, peranti ini memancarkan pancaran laser berintensiti tinggi; buat jangan melihat terus ke muka hujung gentian, kerana berbuat demikian boleh menyebabkan kecederaan mata.

● Peranti ini sensitif elektrostatik; oleh itu, pematuhan yang ketat kepada langkah perlindungan anti-statik diperlukan semasa pembungkusan, pengangkutan, dan penggunaan. Di samping itu, langkah berjaga-jaga mesti diambil untuk mencegah bekalan kuasa melonjak, kerana kegagalan berbuat demikian boleh mengakibatkan kerosakan kekal pada peranti (cth., memastikan peralatan dibumikan dengan betul dan memakai alat anti-statik tali pergelangan tangan).

● Jika pin memerlukan pematerian, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Khususnya perhatian mesti diberikan kepada perkara berikut: semasa proses pematerian, yang peranti mestilah dalam keadaan tidak berkuasa, dan besi pematerian mestilah betul dibumikan.

● Apabila menggunakan peranti, patuhi dengan ketat voltan operasi dan julat semasa yang dinyatakan dalam lembaran data. Parameter utama—termasuk Ith (Ambang Ambang), Iop max (Maksimum Operasi Semasa), Vop max (Maksimum Voltan Kendalian), dan λc (Panjang Gelombang Tengah)—harus dirujuk khususnya dalam laporan ujian yang disediakan semasa penghantaran.Nota:Operasi melebihi penilaian maksimum mutlak boleh menyebabkan kerosakan kekal pada peranti.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
