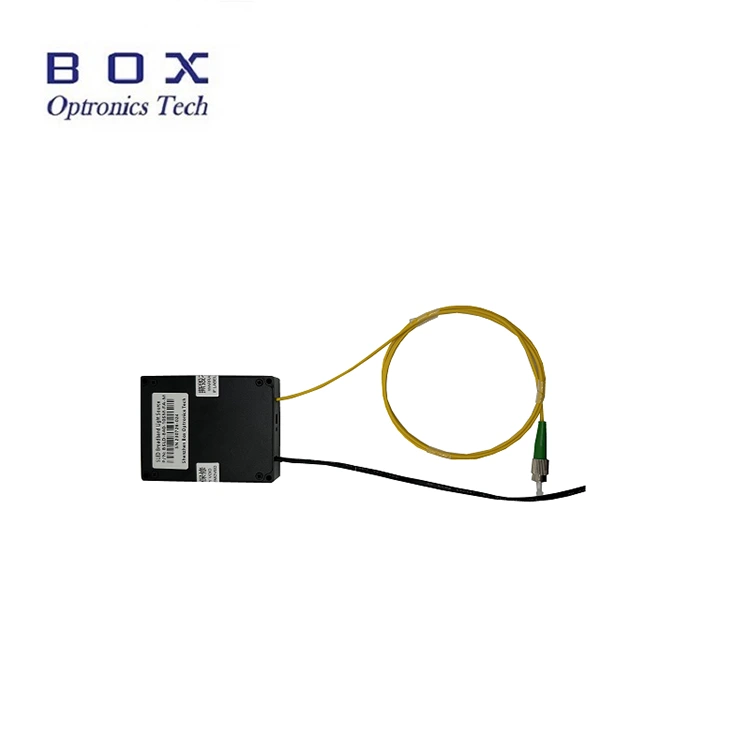

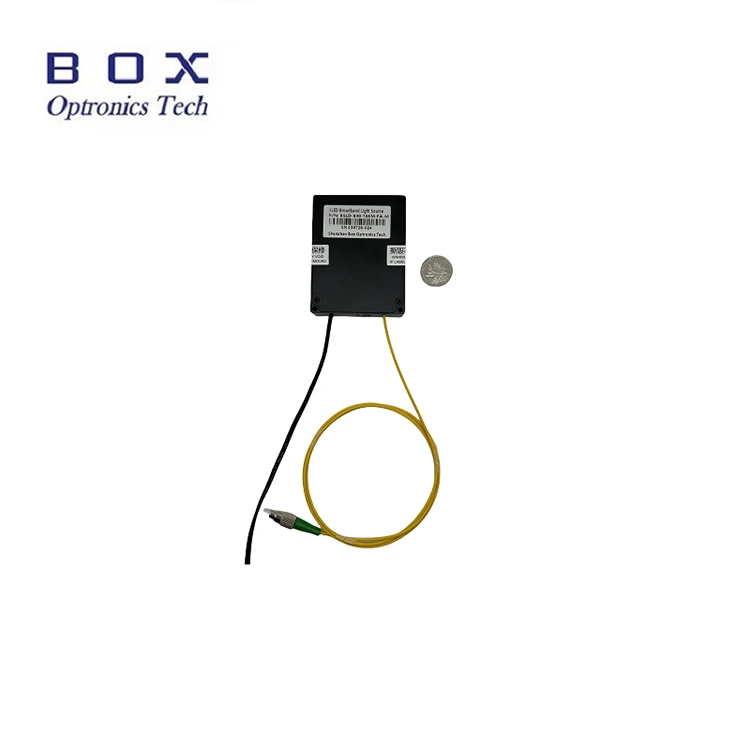

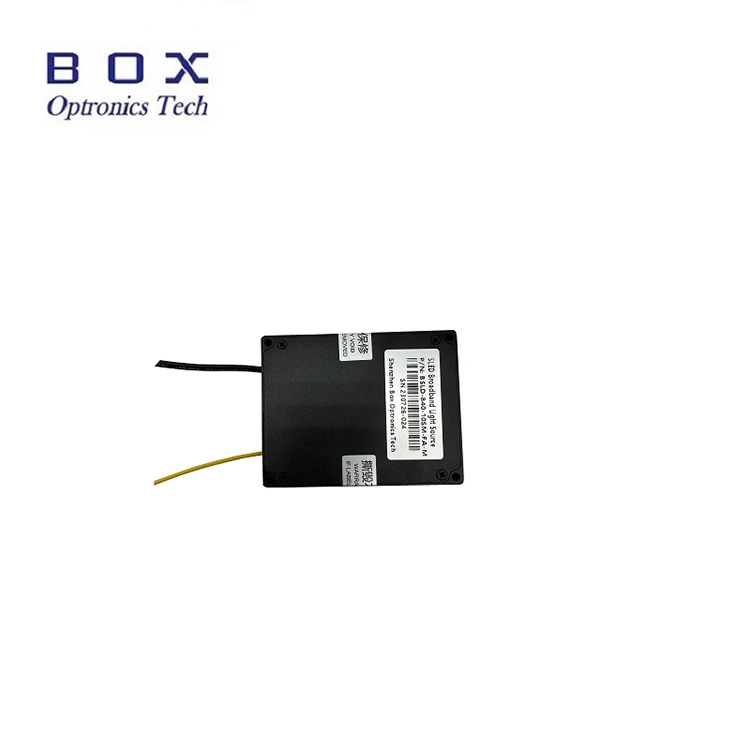

Modul Sumber Laser Fabry Perot FP menggunakan cip laser semikonduktor, litar pemacu yang direka secara profesional, dan kawalan TEC untuk memastikan operasi laser yang selamat, kuasa output yang stabil dan spektrum. 532nm, 785nm, dan 1064nm adalah pilihan. Kuasa keluaran melebihi 50mW. Arahan dan perisian hos PC disediakan untuk operasi dan penyepaduan. Sesuai sebagai sumber laser pam untuk analisis bioperubatan dan spektrum.
|
Parameter |
Unit |
Nilai |
Nota |
||
|
Panjang gelombang operasi |
nm |
532±5 |
785±5 |
1064±5 |
|
|
Kuasa keluaran |
mW |
>50 |
>50 |
>50 |
|
|
Jenis gentian |
- |
460-HP |
Hai780 |
Hai1060 |
|
|
Ketidakstabilan kuasa (jangka pendek 15minit) |
dB |
≤±0.02 |
|
||
|
Ketidakstabilan kuasa (Jangka panjang 8 jam) |
dB |
≤±0.05 |
|
||
|
Penyambung |
- |
FC/APC |
|
||
|
Dimensi |
mm |
70(W)×90(D)×18(H) |
|
||
|
Bekalan kuasa |
VDC |
DC 12V/2A |
XH2.54-3PIN |
||
|
Tahap elektrik pengaktifan |
VDC |
4.2~5.5V |
|
||
|
Antara muka komunikasi |
- |
DB9 Perempuan(RS485) |
XH1.25-3PIN |
||
|
Perisian kawalan |
- |
BoxLaserCtrIV2 |
|
||
|
Perisian port bersiri |
- |
PL23XX_Prolific_DriverInstaller_v207 |
|
||
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
||
|
Suhu penyimpanan |
℃ |
-40 ~ +85 |
|
||
● 50mW kuasa keluaran tinggi;
● Kuasa dan spektrum yang stabil;
● Pakej modul padat 70x90x18mm.
● Bioperubatan;
● Analisis spektrum;
● Penderia gentian optik.

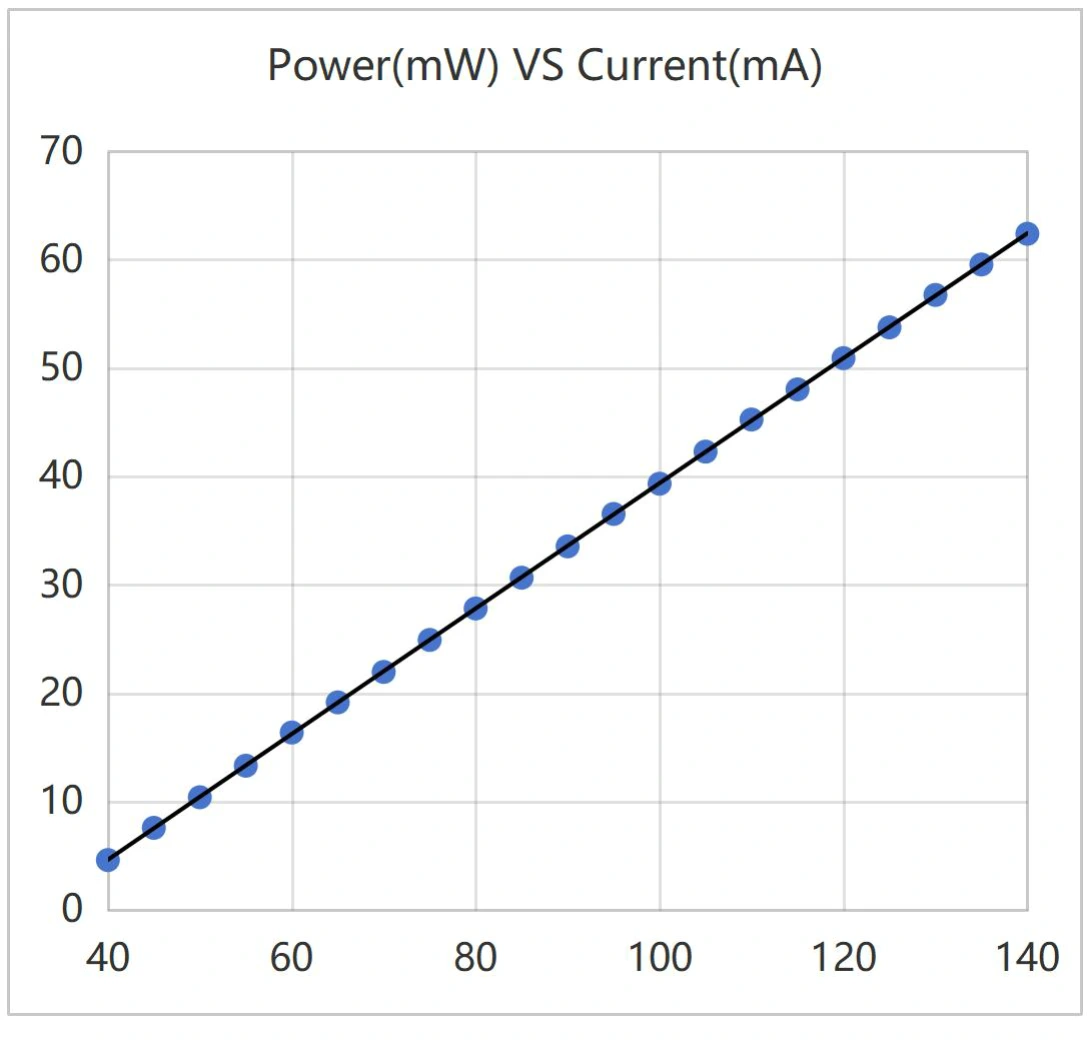

● Lengkung biasa: Sumber laser FP 785nm 50mW
Langkah1. Membongkar: Sebelum pemasangan, periksa sama ada semua aksesori sudah lengkap.
Langkah2. Bekalan kuasa: Disambungkan kepada bekalan kuasa pensuisan DC atau bekalan kuasa terkawal yang memenuhi keperluan bekalan kuasanya. Gunakan hanya penyesuai kuasa yang dipadankan asal (DC5V atau DC12V). Penyesuai kuasa yang tidak betul boleh merosakkan sumber cahaya. (Penyesuai kuasa dibekalkan mengikut piawaian voltan tempatan.)
Langkah3. Menyambung gentian keluaran: Buka penutup habuk pada penyambung gentian atau bebibir, periksa muka hujung gentian, dan sambungkan gentian atau sambung gentian ke peranti atau meter kuasa untuk diuji selepas mengesahkan bahawa tiada pencemaran dan kerosakan.
Setp4. Sambung ke komputer hos: Gunakan Kabel Data USB-RS485 DB9 untuk menyambungkan Modul Sumber Laser Fabry Perot FP dan komputer; komputer mesti terlebih dahulu memasang pemacu port bersiri khusus untuk mengenal pasti kabel data port bersiri USB-RS485, jika tidak perisian komputer hos dan modul sumber cahaya tidak dapat disambungkan dan disampaikan dengan betul. Sila tanya Box Optronics untuk pemandu.

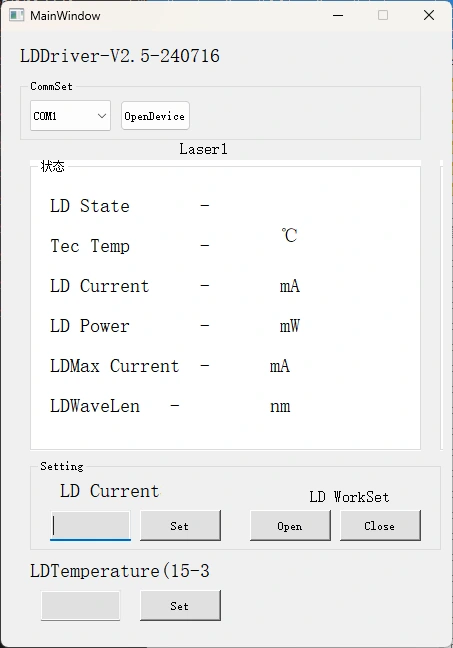

Langkah5. Perisian kawalan: Box Optronics menyediakan arahan bersiri atau perisian PC untuk mengawal arus LD Modul Sumber Laser Fabry Perot FP. Pilih port yang betul, tetapkan arus dan suhu, kemudian klik butang buka. (Untuk mengelakkan kerosakan, naikkan arus pemacu perlahan-lahan pada operasi awal. Jangan gunakan arus penuh dengan segera.)
Langkah6. Selepas digunakan, klik butang tutup, matikan bekalan kuasa, dan putuskan sambungan gentian.
|
Nama |
Panjang gelombang |
Kuasa keluaran |
Jenis gentian |
Penyambung |
Dimensi |
|
BFL |
-FXXX |
-XX |
XX |
-XX |
-X |
|
Sumber laser |
532:532nm 785:785nm 1064:1064nm |
50:50mW |
serat SM:SM PM:PM fiber |
FA:FC/APC SA:SC/APC Lain-lain |
M:Modul B:Atas bangku |
cth: BFL-F1064-50SM-FA-M
(Maklumat pesanan: Modul Sumber Laser Fabry Perot FP, 1064nm, kuasa keluaran 50mW, dengan gentian SM, penyambung FC/APC, pakej modul).
Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com
● Syarat sebut harga
(1) EXW:
Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan menggunakan EXW. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.
(2) DAP:
Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk.
(3) Lain-lain
● Syarat pembayaran
PayPal dan T/T tersedia.
Pengeluaran: 10-15 hari bekerja. (Jika ada stok, ia akan dihantar dengan lebih cepat.)
Logistik antarabangsa: 3-5 hari bekerja.
● Tidak disyorkan untuk memasukkan atau menanggalkan penyambung gentian optik dengan kerap, untuk mengelakkan pencemaran habuk—yang boleh menyebabkan kehilangan sisipan yang meningkat—atau muka hujung penyambung gentian terbakar.
● Bersihkan penyambung gentian dengan lap bebas lin dan periksa dengan pengesan muka hujung gentian sebelum disambungkan. Sentiasa sambung/putuskan sambungan gentian tanpa kuasa untuk mengelakkan terbakar di hujung muka. Penyambung gentian optik mesti ditutup dengan penutup habuk.
● Jika gentian keluaran perlu disambungkan ke gentian lain, disyorkan untuk menggunakan penyambung gabungan.
● Sila ambil langkah berjaga-jaga terhadap kelembapan, habuk dan kakisan; simpan di tempat yang kering.
● Tempoh Waranti:
Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.
● Pengecualian daripada Waranti Percuma:
Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Walau bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam kes berikut dalam tempoh jaminan:
(1) Kerosakan yang disebabkan oleh faktor semula jadi (mis., kilat, habuk) atau pengaruh persekitaran.
(2) Pincang fungsi disebabkan oleh pengendalian yang tidak betul oleh pengguna.
(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.
(4) Pembubaran, pengubahsuaian atau pembaikan tanpa kebenaran.
(5) Label jaminan yang diubah atau tidak lengkap pada perumahan.
(6) Kerosakan atau kehilangan semasa pengangkutan.
