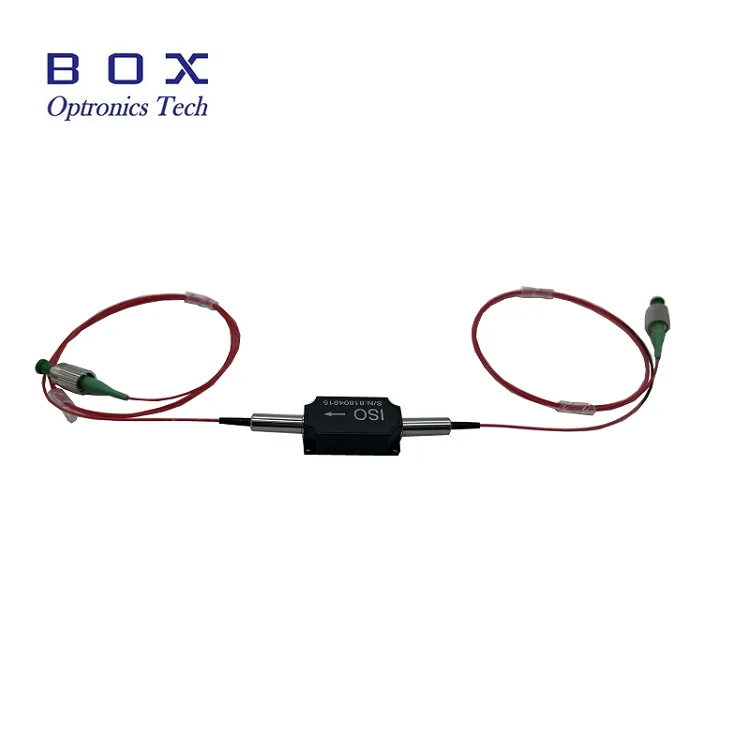

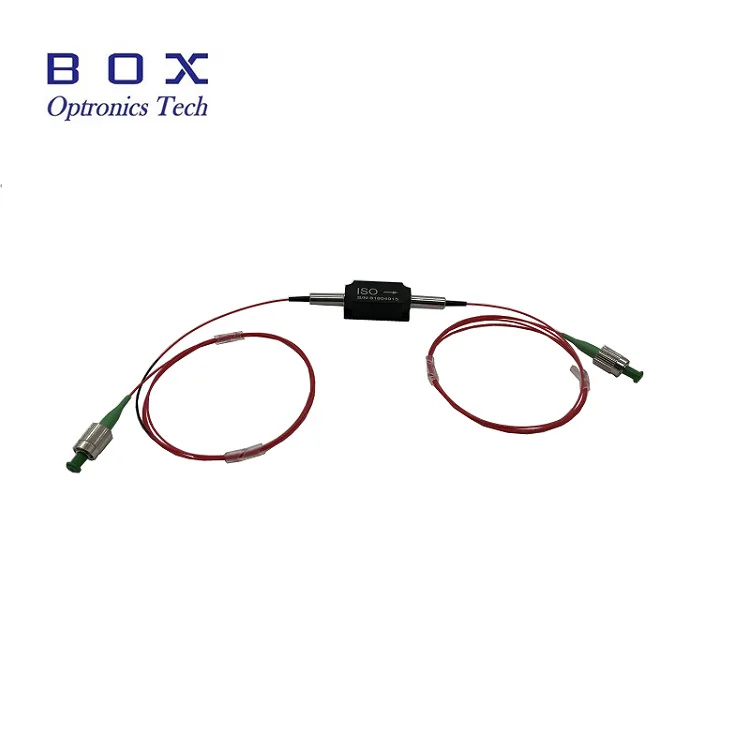

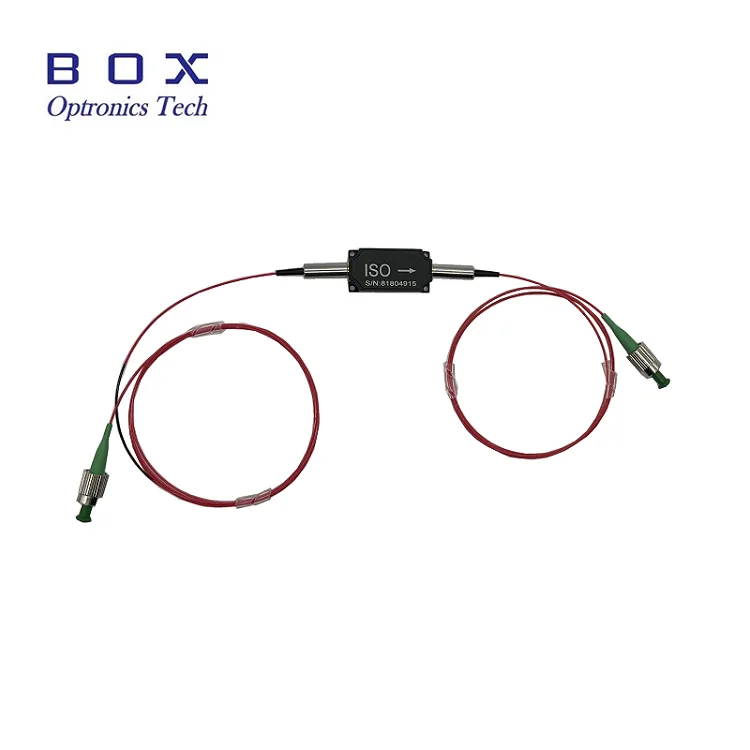

Pengasing Optik Kuasa Tinggi 850nm

Box Optronics menyediakan Pengasing Optik Kuasa Tinggi 850nm, komponen optik pasif yang direka bentuk untuk melindungi sistem optik daripada pantulan belakang yang berbahaya. Pengasing berprestasi tinggi ini menampilkan pengasingan luar biasa sehingga 35dB, kehilangan sisipan ultra rendah 0.8dB biasa, dan menyokong pengendalian kuasa tinggi sehingga 500mW/1W/5W/10W kuasa purata.

Ditempatkan dalam pakej padat 58×28×26mm dengan kuncir gentian 780HP, pengasing ini memberikan kebolehpercayaan dan kestabilan yang luar biasa untuk aplikasi yang mencabar. Sama ada untuk laser gentian, sistem OCT, penguat optik atau instrumentasi ujian, Box Optronics menyediakan pengasing berkualiti tinggi yang disokong oleh kawalan kualiti yang ketat dan sokongan teknikal global.

Ciri-ciri Utama

● Pengasingan tinggi: sehingga 35dB pengasingan puncak biasa

● Kehilangan sisipan rendah: 0.8dB biasa, maksimum 1.2dB

● Kerugian pulangan tinggi: 45dB

● Nisbah kepupusan tinggi untuk versi mengekalkan polarisasi

● Pengendalian kuasa tinggi:  500mW/1W/5W/10W purata kuasa

● Kehilangan bergantung polarisasi rendah (PDL): <0.15dB

● Reka bentuk pakej yang padat dan mantap

● Serat SM/ gentian PM/ atau kuncir gentian lain

● Kebolehpercayaan yang tinggi dan kestabilan jangka panjang

● Julat suhu operasi yang luas: -40°C hingga +85°C

Aplikasi Biasa

● Ujian optik dan instrumentasi pengukuran

● 840nm/850nm Sistem Tomografi Koheren Optik (OCT).

● sistem laser gentian 850nm dan sumber benih

● Sistem penderiaan gentian optik (penderiaan interferometrik)

● Makmal penyelidikan dan pembangunan

● Pengimejan dan diagnostik bioperubatan

Spesifikasi Teknikal

Spesifikasi Optik (T=25°C)

Spesifikasi Mekanikal dan Persekitaran

Butiran Produk

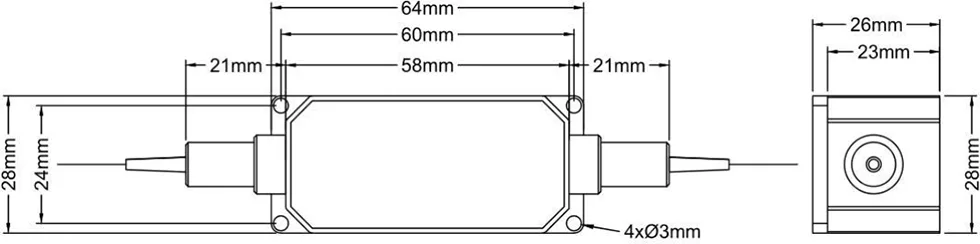

Dimensi Pakej

Pengasing dibungkus dalam perumah plastik yang padat dan teguh dengan dimensi berikut (unit: mm):

Prinsip Kerja

Pengasing optik berganding gentian berkuasa tinggi 850nm ialah komponen optik pasif yang menyediakan penghantaran cahaya bukan timbal balik, membenarkan isyarat optik hadapan melepasi sambil menyekat pantulan ke belakang dalam sistem berasaskan gentian.

Peranti ini berdasarkan kesan putaran Faraday digabungkan dengan optik polarisasi, dan tersedia dalam kedua-dua versi Gentian Mod Tunggal (SMF) dan Gentian Penyelenggaraan Polarisasi (PMF), membolehkan penyepaduan fleksibel ke dalam sistem optik yang berbeza.

● Arah ke hadapan: Cahaya melalui dengan kehilangan sisipan yang minimum

● Arah songsang: Cahaya pantulan belakang disekat dengan pengasingan tinggi

● Melindungi diod dan penguat laser daripada kerosakan dan bunyi yang disebabkan oleh pantulan belakang

● Meningkatkan kestabilan sistem dan mengurangkan keamatan hingar (RIN)

Mengapa Memilih Box Optronics?

● ✓ Kawalan kualiti yang ketat dengan ujian 100% sebelum penghantaran

● ✓ Harga yang kompetitif dengan keupayaan penghantaran pukal yang stabil

● ✓ Pilihan penyesuaian fleksibel untuk panjang gelombang, kuasa dan gentian

● ✓ Sokongan teknikal 7×24 jam dan respons pantas

● ✓ Ujian sampel tersedia untuk penilaian

● ✓ Penghantaran global dengan penghantaran ekspres DHL, UPS, FedEx

Maklumat Pesanan

Nomenklatur Model

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Contoh:HPIS -850 -0 -1 -1 -0 -00- FA

Pengasing Optik Kuasa Tinggi 850nm, gentian SM, tiub longgar 900um, panjang gentian 1m, dimensi: 58x28x26mm, kuasa pengendalian 500mW, penyambung FC/APC

Pilihan Penyesuaian Tersedia

● Panjang gelombang tengah: 850nm, 980nm, 1030nm, 1064nm, 1310nm, 1550nm

● Penilaian kuasa: 0.5W, 1W, 2W, 5W, 10W, kuasa yang lebih tinggi tersedia

● Jenis gentian:780HP,SMF-28, PM1550, gentian khusus lain

● Panjang gentian: 0.5m, 1m, 1.5m, 2m (panjang tersuai)

● Jenis kuncir: tiub longgar 900um, tiub longgar 3.0 mm, gentian kosong

● Saiz pakej: Dimensi pakej standard atau tersuai

Untuk keperluan tersuai, sila hubungi pasukan jualan kami:

E-mel: sales06@boxoptronics.com

Tel: +86-13322933691

laman web: www.boxphotonics.com

Lembaran Data dan Laporan Ujian

Setiap unit dihantar dengan laporan ujian komprehensif yang mendokumenkan parameter prestasi yang diukur. Fail PDF lembaran data mengandungi spesifikasi terperinci.

● Laporan ujian individu disertakan dengan setiap unit

lembaran data

Syarat Sebut Harga dan Pembayaran

Syarat Sebut Harga

● EXW (Ex Works): Disyorkan jika anda mempunyai akaun DHL/UPS/FedEx. Kami menghantar menggunakan akaun anda; tiada kos penghantaran dikenakan oleh kami.

● DAP (Dihantar di Tempat): Jika anda tidak mempunyai akaun kurier, kami boleh mengaturkan penghantaran dengan pengangkutan prabayar.

● Syarat lain: Sila hubungi kami untuk berbincang.

Syarat Pembayaran

● PayPal: Pembayaran pantas dan selamat untuk sampel dan pesanan kecil

● T/T (Pindahan Bank): Kaedah pembayaran standard untuk pesanan pengeluaran biasa

● Alibaba Trade Assurance: Perlindungan pesanan selamat untuk transaksi dalam talian dengan jaminan pembeli

● Syarat Pembayaran Fleksibel: Boleh dirunding untuk rakan kongsi jangka panjang atau strategik

Masa Utama

● Pengeluaran standard: ~10 hari bekerja

● Konfigurasi tersuai: 15-20 hari bekerja

● Pesanan volum: Sila hubungi untuk jadual pengeluaran

● Penghantaran antarabangsa:~3-5 hari bekerja (DHL/UPS/FedEx express)

● Perkhidmatan dipercepatkan: Tersedia atas permintaan (bayaran tambahan mungkin dikenakan)

Nota Operasi dan Pengendalian

Perlindungan ESD

Walaupun pengasing optik adalah peranti pasif, pengendalian yang betul masih diperlukan untuk mengekalkan prestasi dan kebolehpercayaan.

● Kendalikan dengan sarung tangan yang bersih dan bebas lin untuk mengelakkan pencemaran

● Kerja pada permukaan yang bersih dan bebas habuk

● Elakkan menyentuh bahagian muka hujung gentian secara terus

● Simpan penutup habuk pada penyambung apabila tidak digunakan

Pengendalian Gentian

● Elakkan lenturan gentian yang berlebihan (jejari lenturan minimum: 30mm)

● Jangan tarik atau pintal kuncir gentian

● Bersihkan penyambung gentian dengan isopropil alkohol sebelum sambungan

● Sentiasa gunakan penutup habuk apabila penyambung tidak digunakan

● Periksa bahagian muka gentian untuk kerosakan sebelum digunakan

● Jangan melebihi rating beban tegangan maksimum

Pertimbangan Pengendalian Kuasa

● Pastikan kuasa input tidak melebihi nilai maksimum yang dinilai

● Gunakan pemantauan kuasa yang betul untuk mengelakkan lebihan beban

● Benarkan pelesapan haba yang betul pada tahap kuasa tinggi

● Lekapkan pada sink haba untuk operasi berterusan kuasa tinggi

Pemasangan dan Pemasangan

● Lekapkan pengasing dengan selamat menggunakan 4 lubang pelekap

● Pastikan penjajaran yang betul untuk meminimumkan kerugian tambahan

● Benarkan ruang yang mencukupi untuk jejari lentur gentian

● Beroperasi dalam julat suhu yang ditentukan untuk kebolehpercayaan

● Elakkan tekanan mekanikal pada kuncir gentian

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Tempoh Waranti

Box Optronics menjamin produk ini bebas daripada kecacatan pada bahan dan mutu kerja untuk tempoh 12 bulan dari tarikh pembelian. Semasa tempoh jaminan, kami akan membaiki atau menggantikan produk yang rosak mengikut budi bicara kami, secara percuma.

Pengecualian Waranti

Syarat berikut tidak dilindungi di bawah jaminan percuma:

● Kerosakan yang disebabkan oleh faktor semula jadi (kilat, banjir, dll.) atau pengaruh persekitaran

● Pincang fungsi disebabkan oleh pengendalian yang tidak betul atau penyalahgunaan oleh pengguna

● Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia

● Percubaan pembongkaran, pengubahsuaian atau pembaikan yang tidak dibenarkan

● Label jaminan yang diubah atau tidak lengkap pada perumahan

● Kerosakan atau kehilangan semasa pengangkutan selepas penghantaran

● Kerosakan yang disebabkan oleh melebihi rating kuasa maksimum atau keadaan pengendalian

Sokongan Selepas Jualan

● Masa respons pantas: dalam masa 24 jam pada hari perniagaan

● Penyelesaian masalah jauh dan sokongan aplikasi

● Perkhidmatan penyelenggaraan berbayar tersedia selepas tempoh jaminan

● Perkhidmatan perundingan teknikal tersuai
