Pekeliling Kuasa Tinggi 850nm

Box Optronics membekalkan Circulator Kuasa Tinggi 850nm, komponen optik pasif berprestasi tinggi yang direka untuk kawalan arah cahaya yang tepat dalam sistem gentian optik. Peredar 3-port ini membolehkan penghantaran bukan timbal balik, menghalakan isyarat optik dari port ke port secara berurutan sambil mengekalkan prestasi optik yang cemerlang.

Menampilkan kehilangan sisipan biasa serendah 1.0dB, pengasingan tinggi 25dB tipikal, dan kehilangan pulangan tinggi minimum 45dB, edaran ini sesuai untuk aplikasi 850nm berkuasa tinggi. Ia menyokong jumlah pengendalian kuasa purata sehingga 500mW/1W/5W/10W merentas port, menjadikannya sesuai untuk menuntut sistem laser dan penguat gentian.

Ditempatkan dalam pakej padat 58×28×26mm dengan kuncir gentian 780-HP, pengedar kuasa tinggi 850nm menawarkan kestabilan dan prestasi jangka panjang yang boleh dipercayai.

Ciri-ciri Utama

• Pengasingan tinggi: Pengasingan puncak biasa 25dB, minimum 22dB

• Kehilangan sisipan rendah: 1.0dB biasa, 1.5dB maksimum

• Kerugian pulangan tinggi: 45dB minimum (Input/Output)

• Kehilangan bergantung polarisasi rendah (PDL): ≤0.15dB

• Pengendalian kuasa tinggi: sehingga 500mW, 1W, 5W, 10W

• Keupayaan kuasa puncak tinggi: <10kW untuk operasi nadi ns

• Penindasan crosstalk tinggi: 45dB minimum

• Reka bentuk pakej yang padat dan mantap: 58×28×26mm

• Kuncir gentian 780-HP untuk aplikasi berkuasa tinggi

• Kebolehpercayaan yang sangat baik dan kestabilan jangka panjang

• Penghantaran cahaya bukan salingan 3-port

• Julat suhu operasi yang luas: +10°C hingga +50°C

Aplikasi Biasa

• Sistem penderiaan gentian optik

• Peralatan gentian optik dan peralatan ujian

• Sistem laser gentian 850nm

• Pengimejan bioperubatan dan sistem OCT

• Makmal penyelidikan dan pembangunan

• Perlindungan laser maklum balas teragih (DFB).

Spesifikasi Teknikal

Spesifikasi Optik (T=25°C)

Spesifikasi Mekanikal dan Persekitaran

*Nota: Spesifikasi di atas adalah untuk peranti tanpa penyambung. Untuk peranti dengan penyambung, kuasa pengendalian adalah terhad kepada 1W, kehilangan sisipan adalah 0.3dB lebih tinggi, kehilangan pulangan adalah 5dB lebih rendah, dan nisbah kepupusan adalah 2dB lebih rendah.

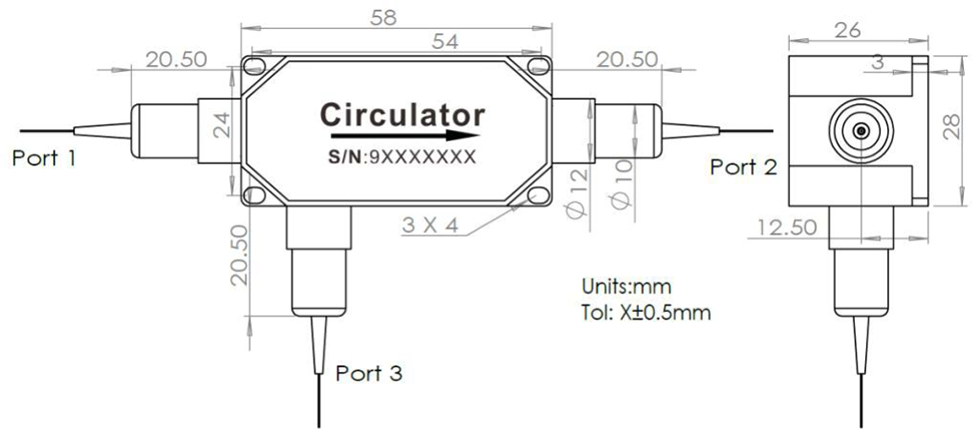

Dimensi Pakej

Peredar Kuasa Tinggi 850nm dibungkus dalam perumahan yang padat dan teguh dengan dimensi berikut (unit: mm):

• Saiz pakej: 58 × 28 × 26 mm

• Konfigurasi 3-port dengan pigtail gentian

• 4 lubang pelekap untuk pemasangan selamat

• Toleransi: ±0.5mm

Konfigurasi Pelabuhan

Peredar optik 3-port ini membolehkan penghalaan isyarat optik satu arah dalam urutan 1 → 2 → 3 → 1:

• Port 1 → Port 2: Penghantaran ke hadapan kehilangan sisipan rendah

• Pelabuhan 2 → Pelabuhan 3: Penghalaan isyarat berselerak belakang/terpantul

• Port 3 → Port 1: Penghantaran ke hadapan melengkapkan gelung edaran, sambil mengekalkan pengasingan tinggi dalam laluan terbalik

Peranti ini menggunakan reka bentuk optik bukan timbal balik untuk memastikan perambatan isyarat arah dan pengasingan berkesan antara port bukan bersebelahan, menjadikannya ideal untuk penderiaan gentian, perlindungan laser dan sistem pengukuran optik.

Prinsip Kerja

Peredar optik berkuasa tinggi 850nm ialah peranti bukan salingan berbilang port pasif yang mengarahkan isyarat optik dalam arah 1 → 2 → 3 → 1 berurutan, membolehkan pengurusan isyarat arah dalam sistem gentian optik.

Peranti ini berdasarkan kesan putaran Faraday yang digabungkan dengan komponen penghalaan optik yang bergantung kepada polarisasi.

Prinsip kerja:

•Pemutar Faraday: memperkenalkan putaran polarisasi bukan salingan tetap (biasanya 45°), bebas daripada arah perambatan

•Optik penghalaan polarisasi: isyarat optik langsung berdasarkan keadaan polarisasi

•Transmisi bukan timbal balik: memastikan penghalaan isyarat arah dengan pengasingan tinggi antara laluan perambatan terbalik

Fungsi utama:

•Memisahkan isyarat optik yang merambat ke hadapan dan ke belakang

•Melindungi sumber laser daripada pantulan belakang

•Membolehkan operasi dua arah dalam penderiaan gentian optik dan sistem laser

•Menyokong penghalaan isyarat dalam seni bina pengukuran dan penderiaan

Mengapa Memilih Box Optronics?

•Kawalan kualiti yang ketat dengan ujian 100% sebelum penghantaran

•Harga yang kompetitif dengan keupayaan penghantaran pukal yang stabil

•Pilihan penyesuaian yang fleksibel untuk panjang gelombang, kuasa, gentian dan penyambung

•7×24 jam sokongan teknikal dan tindak balas yang cepat

•Sampel ujian tersedia untuk penilaian

•Penghantaran global dengan penghantaran ekspres DHL, UPS dan FedEx

Maklumat Pesanan

Nomenklatur Model

HPCIR - XXX - X - X - X - X - XX - XX

Contoh: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Peredar Kuasa Tinggi 850nm, gentian 780-HP, tiub longgar 900μm, panjang gentian 1m, pakej 58x28x26mm, kuasa pengendalian 10W, penyambung FC/APC

Pilihan Penyesuaian Tersedia

•Panjang gelombang tengah: 830nm, 850nm, panjang gelombang lain tersedia atas permintaan

•Penilaian kuasa: 500mW, 1W, 5W, 10W, kuasa yang lebih tinggi tersedia untuk reka bentuk tersuai

•Jenis gentian: 780-HP, gentian khusus lain

•Panjang gentian: 0.5m, 0.8m, 1m, 1.5m, 2m (panjang tersuai tersedia)

•Jenis kuncir: gentian kosong 250μm, tiub longgar 900μm, tiub longgar 3.0mm

•Jenis penyambung: FC/UPC, FC/APC, SC/APC, LC/APC atau penyambung tersuai

•Saiz pakej: Standard 58x28x26mm atau dimensi pakej tersuai

•Konfigurasi edaran 4-port tersedia atas permintaan

Untuk keperluan tersuai, sila hubungi pasukan jualan kami.

Lembaran Data dan Laporan Ujian

Setiap Peredar Kuasa Tinggi 850nm dihantar dengan laporan ujian komprehensif yang mendokumentasikan parameter prestasi yang diukur. Fail PDF lembaran data mengandungi spesifikasi terperinci dan keluk prestasi.

•Laporan ujian individu disertakan dengan setiap unit

lembaran data

Syarat Sebut Harga dan Pembayaran

Syarat Sebut Harga

•EXW (Ex Works): Disyorkan jika anda mempunyai akaun DHL/UPS/FedEx. Kami menghantar menggunakan akaun anda; tiada kos penghantaran dikenakan oleh kami.

•DAP (Delivered at Place): Jika anda tidak mempunyai akaun kurier, kami boleh menguruskan penghantaran dengan pengangkutan prabayar.

•Syarat lain: Sila hubungi kami untuk berbincang.

Syarat Pembayaran

•PayPal: Pembayaran yang cepat dan selamat untuk sampel dan pesanan kecil

•T/T (Pemindahan Bank): Kaedah pembayaran standard untuk pesanan pengeluaran biasa

•Alibaba Trade Assurance: Perlindungan pesanan selamat untuk transaksi dalam talian dengan jaminan pembeli

•Syarat Pembayaran Fleksibel: Boleh dirunding untuk rakan kongsi jangka panjang atau strategik

Masa Utama

•Pengeluaran standard: ~10-15 hari bekerja

•Konfigurasi tersuai: 15-20 hari bekerja

•Pesanan volum: Sila hubungi untuk jadual pengeluaran

•Penghantaran antarabangsa: ~3-5 hari bekerja (DHL/UPS/FedEx express)

•Servis dipercepatkan: Tersedia atas permintaan

Nota Operasi dan Pengendalian

Perlindungan ESD

Walaupun pengedar optik adalah peranti pasif, pengendalian yang betul diperlukan untuk mengekalkan prestasi dan kebolehpercayaan.

•Kerja pada permukaan yang bersih dan bebas habuk

•Elakkan menyentuh bahagian muka gentian secara terus

•Simpan penutup habuk pada penyambung apabila tidak digunakan

•Gunakan perlindungan ESD yang betul semasa pengendalian dan pemasangan

Pengendalian Gentian

•Elakkan lenturan gentian yang berlebihan

•Jangan tarik atau pintal kuncir gentian

•Bersihkan penyambung gentian sebelum sambungan

•Sentiasa gunakan penutup habuk apabila penyambung tidak digunakan

•Periksa muka hujung gentian untuk kerosakan sebelum digunakan

Pertimbangan Pengendalian Kuasa

•Pastikan jumlah kuasa input tidak melebihi nilai maksimum

•Gunakan pemantauan kuasa yang betul untuk mengelakkan lebihan beban

•Membenarkan pelesapan haba yang betul pada tahap kuasa tinggi

•Lekapkan pada sink haba untuk operasi berterusan kuasa tinggi

•Nota: Peranti yang dilengkapi penyambung telah mengurangkan pengendalian kuasa (maks 1W)

•Elakkan lonjakan kuasa secara tiba-tiba yang mungkin melebihi penarafan kuasa puncak

Pemasangan dan Pemasangan

•Lekapkan pengedar dengan selamat menggunakan 4 lubang pelekap

•Pastikan penjajaran yang betul untuk meminimumkan kerugian tambahan

•Benarkan ruang yang mencukupi untuk jejari lentur gentian

•Beroperasi dalam julat suhu yang ditentukan untuk kebolehpercayaan (+10°C hingga +50°C)

•Elakkan tekanan mekanikal pada kuncir gentian

•Pastikan orientasi port yang betul untuk penghalaan isyarat yang betul
