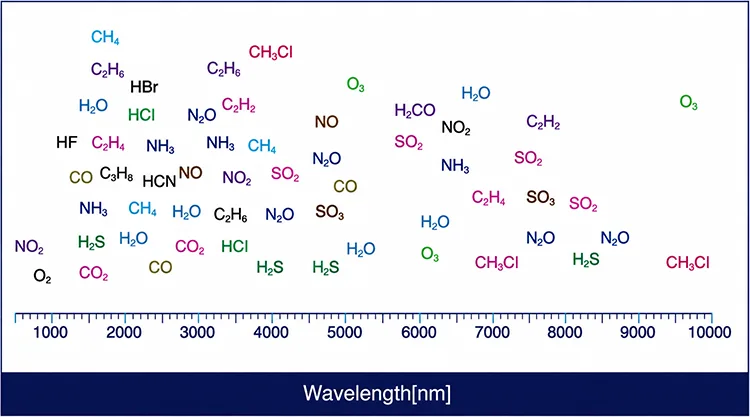

Dalam sistem penderiaan gas TDLAS, laser DFB (Distributed Feedback) berfungsi sebagai sumber cahaya teras. Laser DFB dicirikan oleh lebar garis yang sempit, keluaran mod membujur tunggal, kestabilan panjang gelombang yang tinggi, dan kebolehtalakan yang tepat. Panjang gelombang pancaran mereka boleh dipadankan dengan tepat kepada garisan penyerapan gas sasaran dan diperhalusi melalui suhu atau arus pemacu untuk membolehkan pengimbasan dan pengesanan merentasi puncak penyerapan, menjadikannya pilihan ideal untuk pemantauan gas industri, analisis alam sekitar dan penyelidikan saintifik.

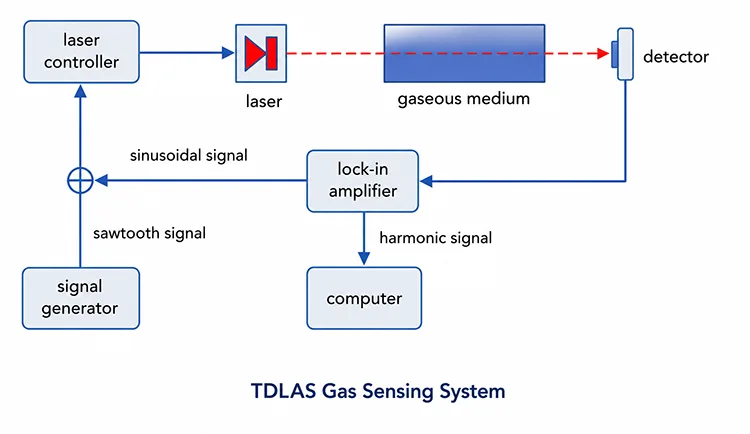

(1) Laser DFB memancarkan pancaran laser mod tunggal yang koheren dengan panjang gelombang yang ditala pada garisan penyerapan gas sasaran.
(2) Rasuk laser melalui sel gas yang mengandungi sampel yang akan diukur.
(3) Gas menyerap sebahagian daripada cahaya laser pada panjang gelombang cirinya, manakala cahaya yang tinggal dihantar.
(4) Pengesan foto menangkap cahaya yang dihantar atau dipantulkan, menukarkannya kepada isyarat elektrik.
(5) Sistem menganalisis isyarat menggunakan algoritma pengesanan kunci masuk, demodulasi atau transformasi Fourier untuk mengira kepekatan gas mengikut undang-undang Beer-Lambert.
|
Komponen |
Penerangan Fungsi |
|
Laser DFB |
Membekalkan sumber laser mod tunggal lebar talian sempit. Panjang gelombang pelepasannya ditala melalui kawalan suhu untuk mengimbas merentasi garis penyerapan ciri gas sasaran, manakala arus suntikan dimodulasi pada frekuensi tinggi untuk pengukuran spektroskopi modulasi panjang gelombang (WMS). |
|
Sel Gas |
Ruang tertutup yang mengandungi gas sasaran dan menyediakan panjang laluan optik yang ditentukan untuk pengukuran penyerapan. Modul kawalan suhu dan tekanan pilihan meningkatkan kestabilan pengukuran dan mengurangkan ralat yang disebabkan oleh variasi persekitaran. |
|
Pengesan foto (PD) |
Menukar isyarat optik selepas interaksi dengan gas menjadi isyarat elektrik untuk analisis penguatan, penyahmodulasian dan kepekatan seterusnya. |
|
Pemisah Rasuk/Peganding Gentian Optik |
Pembahagi rasuk sepadan dengan sistem optik ruang bebas, manakala pengganding gentian sesuai dengan persediaan semua gentian. Ia membahagikan laser kepada laluan rujukan dan pengukuran. Isyarat rujukan digunakan untuk mengimbangi turun naik kuasa laser dan meningkatkan ketepatan pengukuran (pilihan). |
|
Sistem Pemprosesan Isyarat |
Menguatkan isyarat pengesan foto yang lemah dan melakukan penyahmodulatan spektroskopi modulasi panjang gelombang (WMS), termasuk pengekstrakan harmonik 1f/2f, untuk mendapatkan maklumat penyerapan gas dan menentukan kepekatan gas. |
|
Komputer/ Sistem Kawalan |
Menyediakan kawalan sistem, konfigurasi parameter, pemerolehan data, pemprosesan isyarat, pengiraan kepekatan, penyimpanan data dan visualisasi masa nyata hasil pengukuran. |
