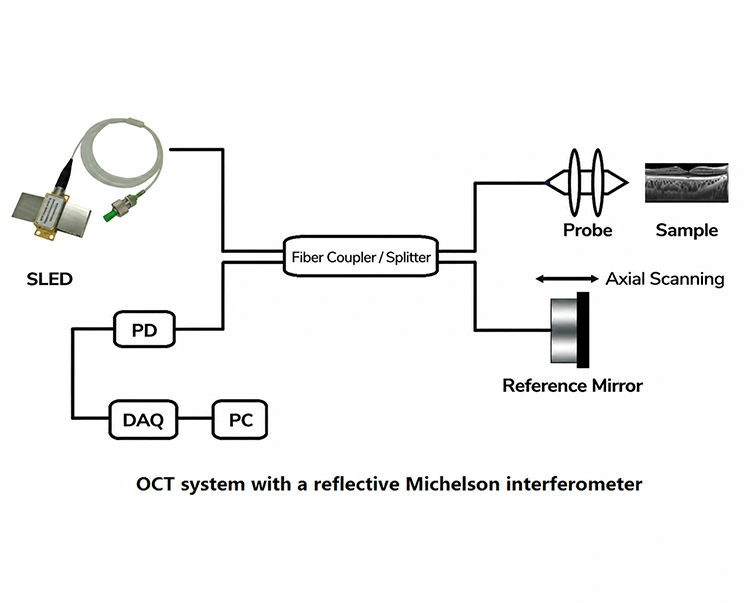

(1) Cahaya yang dipancarkan oleh jalur lebar, sumber koheren rendah (seperti SLED) dibahagikan kepada dua pancaran oleh pembahagi rasuk (atau pengganding gentian), masing-masing memasuki lengan rujukan dan lengan sampel.
(2) Cahaya dalam lengan rujukan dipantulkan kembali oleh cermin.
(3) Selepas cahaya dalam lengan sampel menerangi tisu atau bahan yang sedang disiasat, cahaya bertaburan belakang dari pelbagai kedalaman kembali.
(4) Kedua-dua rasuk bergabung semula pada pembahagi rasuk; isyarat gangguan dijana hanya apabila perbezaan laluan optik antara dua lengan berada dalam panjang koheren sumber cahaya. Panjang koheren pendek ini memastikan resolusi paksi tinggi sistem.
(5) Dengan mengimbas kedudukan cermin rujukan atau menggunakan frekuensi sapuan untuk memperoleh isyarat gangguan, sistem boleh membina semula imej tomografi dua dimensi atau tiga dimensi bagi lapisan sampel demi lapisan.
|
Komponen |
Penerangan Fungsi |
|
Sumber Cahaya SLED |
Menyediakan cahaya koheren rendah jalur lebar, berfungsi sebagai sumber cahaya teras untuk sistem OCT untuk mencapai resolusi paksi yang tinggi; biasanya beroperasi dalam jalur inframerah dekat 800-1550 nm. |
|
Pengganding Gentian / Pemisah |
Membahagikan sumber cahaya kepada lengan sampel dan lengan rujukan, dan menggabungkan isyarat gema dari kedua-dua lengan ke dalam pengesan. |
|
Siasatan |
Memfokuskan pancaran cahaya ke permukaan atau bahagian dalam sampel, dan mengumpul isyarat optik pantulan belakang / taburan belakang dari kedalaman yang berbeza. |
|
Cermin Rujukan |
Menyediakan laluan optik rujukan yang stabil. Ia mengubah panjang laluan optik lengan rujukan melalui pengimbasan paksi yang tepat, menyedari padanan isyarat gangguan dengan cahaya yang dipantulkan daripada kedalaman sampel yang berbeza, dan melengkapkan pengimbasan yang diselesaikan kedalaman. |
|
PD |
Mengesan isyarat optik gangguan daripada lengan sampel dan lengan rujukan. |
|
Sistem Pemerolehan Data (DAQ) |
Menukar isyarat fotoelektrik kepada isyarat digital untuk pemprosesan dan penyimpanan masa nyata oleh komputer. |
|
PC |
Memproses isyarat gangguan yang diperoleh melalui algoritma seperti Fast Fourier Transform (FFT), dan membina semula imej tomografi 2D atau 3D resolusi tinggi sampel. |

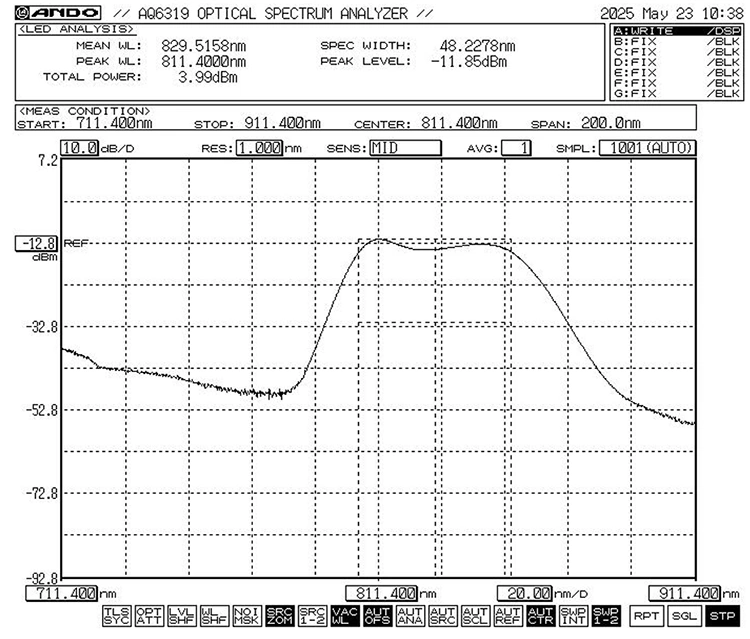

Sumber Cahaya Jalur Lebar 840nm 20mW SLED
Sumber Cahaya SLD 1060nm 1064nm
S1: Apakah panjang gelombang (dalam nm) sumber cahaya jalur lebar SLD yang biasanya digunakan dalam OCT?
A1: Pengimejan Bioperubatan → 800–1060nm;

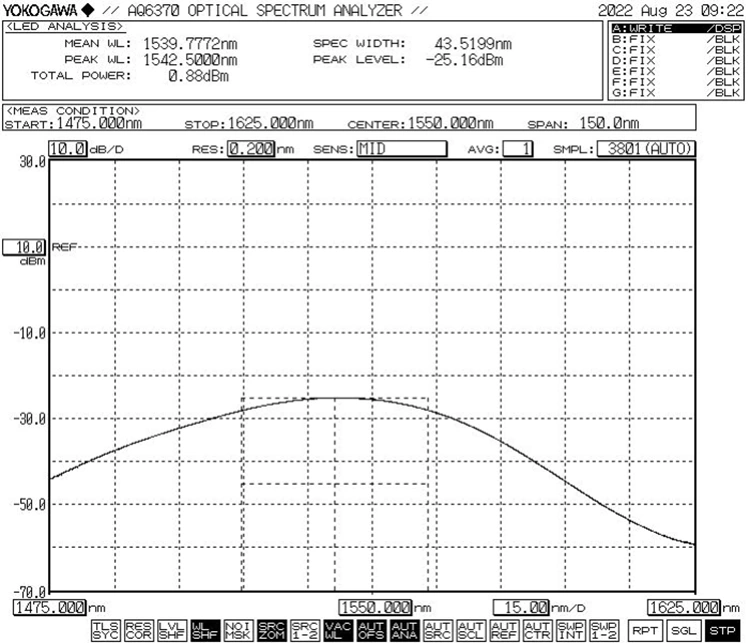

Aplikasi Pemeriksaan Industri/Fiber Optik → 1300–1550nm.
S2: Adakah sumber cahaya jalur lebar SLED memerlukan pengasing?
A2: Untuk aplikasi perindustrian, adalah perlu untuk menilai secara bebas magnitud kuasa optik yang dipantulkan; jika dibenarkan, beberapa pengasing mungkin diperlukan.
S3: Adakah sumber cahaya SLD yang anda sediakan disertakan dengan litar pemacu terbina dalam?
J3: Ya, kami menawarkan penyelesaian modular yang menyepadukan cip laser, litar pemacu dan (sebagai pilihan) pengganding gentian. Ini membolehkan penggunaan terus atau penyepaduan sistem selanjutnya tanpa perlu pelanggan menyambungkan pemacu luaran.
-
