Sumber Cahaya Jalur Lebar 840nm 20mW SLED

Jadual Kandungan

1. Pengenalan Sumber Cahaya Jalur Lebar SLED 840nm 20mW

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Aksesori Standard

6. Panduan Operasi Selamat

7. Maklumat Pesanan

8. Lembaran data dan lembaran ujian

9. Syarat sebut harga dan pembayaran

10. Masa utama

11. Nota Operasi dan Penyelenggaraan

12. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

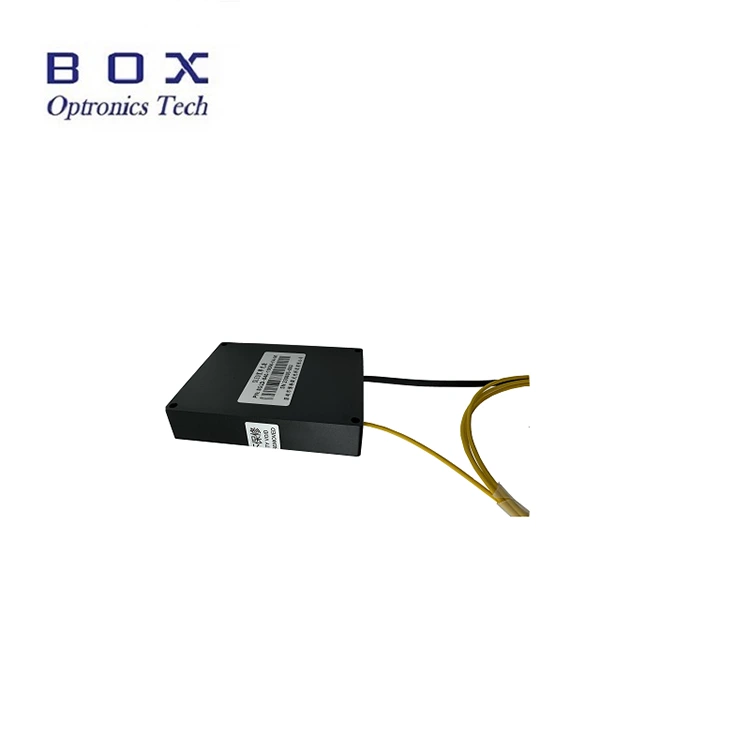

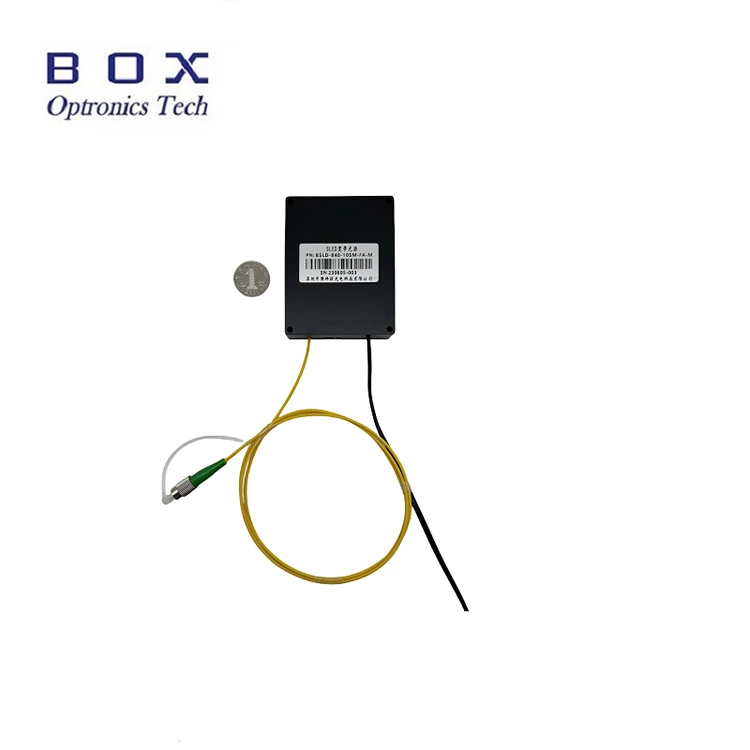

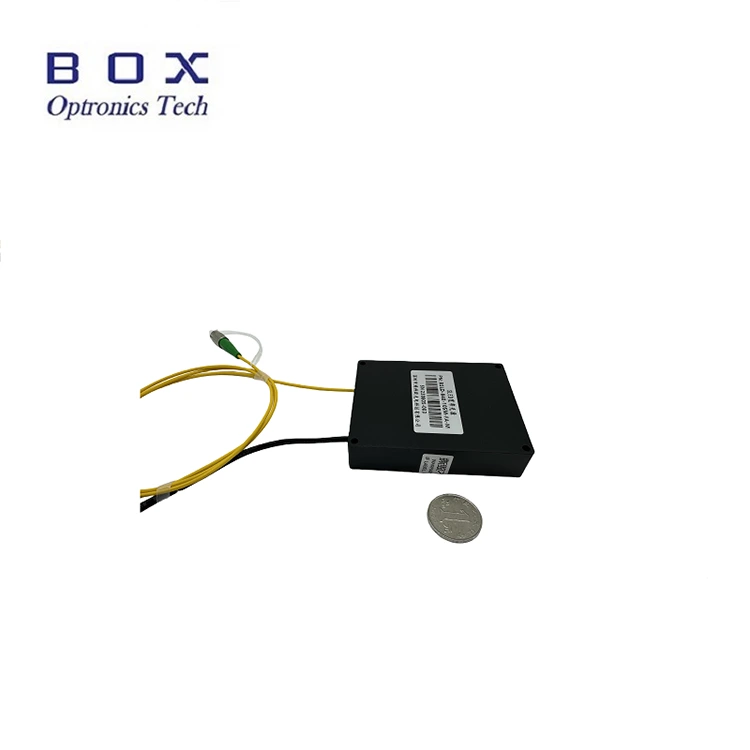

Pengenalan Produk

Ini ialah sumber cahaya jalur lebar SLED 840nm 20mW yang menggunakan teknologi diod superluminescent, dengan kuasa output melebihi 20mW, lebar jalur -3dB melebihi 45nm, spektrum rata, riak rendah dan kestabilan jangka panjang yang sangat baik. Ia menyokong konfigurasi atas bangku dan modular dengan antara muka komunikasi dan perisian pemantauan untuk integrasi industri dan perubatan. Sesuai untuk OCT industri, penderiaan gentian, dan pengimejan perubatan. Sila gunakan dengan voltan terkadar, kawalan suhu dan kelembapan, pastikan pelesapan haba yang baik, elakkan beban keluaran dan pencemaran.

Spesifikasi Produk

Ciri-ciri Produk

● riak spektrum rendah;

● 20mW Kuasa keluaran tinggi;

● Konfigurasi dwi modul/atas bangku dengan pemantauan komunikasi untuk penyepaduan yang mudah;

● Menyokong penyesuaian gentian SM/PM agar sesuai dengan pelbagai sistem optik.

Aplikasi Produk

● OKT Perindustrian;

● OKT oftalmik;

● Penentukuran peranti gentian dan sistem ujian komponen pasif.

Butiran Produk

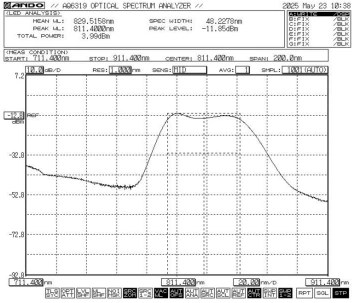

● Spektrum biasa: -3dB Lebar Jalur Min.45 / Jenis.48

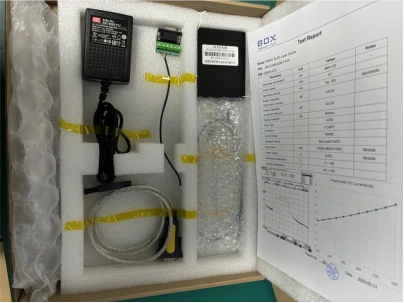

● Aksesori Standard

Langkah-langkah Operasi

Langkah1.Membongkar: Sebelum pemasangan, semak sama ada semua aksesori lengkap, termasuk modul sumber cahaya SLED, kabel data USB, kabel port hijau, penyesuai kuasa, laporan ujian, dsb.

Langkah2.Bekalan kuasa: Disambungkan kepada bekalan kuasa pensuisan DC atau bekalan kuasa terkawal yang memenuhi keperluan bekalan kuasanya. Gunakan hanya penyesuai kuasa yang dipadankan asal (DC5V atau DC12V). Penyesuai kuasa yang tidak betul boleh merosakkan sumber cahaya. (Penyesuai kuasa dibekalkan mengikut piawaian voltan tempatan.)

Langkah3.Menyambung gentian keluaran: Buka penutup habuk pada penyambung gentian atau bebibir, periksa muka hujung gentian, dan sambungkan gentian atau sambung gentian ke peranti atau meter kuasa untuk diuji selepas mengesahkan bahawa tiada pencemaran dan kerosakan.

Setp4.Sambung ke komputer hos: Gunakan Kabel Port Hijau dan Kabel Data USB-RS485 DB9 untuk menyambungkan sumber cahaya jalur lebar SLED 840nm 20mW dan komputer; komputer mesti terlebih dahulu memasang pemacu port bersiri khusus untuk mengenal pasti kabel data port bersiri USB-RS485, jika tidak perisian komputer hos dan modul sumber cahaya tidak dapat disambungkan dan disampaikan dengan betul. Sila tanya Box Optronics untuk pemandu.

Langkah5.Perisian kawalan: Box Optronics menyediakan arahan bersiri atau perisian PC untuk mengawal arus LD dan suhu LD bagi Sumber Cahaya Jalur Lebar SLED 840nm 20mW. Pilih port yang betul, tetapkan arus dan suhu, kemudian klik butang buka. (Untuk mengelakkan kerosakan, tingkatkan arus pemacu perlahan-lahan pada operasi awal. Jangan gunakan arus penuh dengan segera.)

Langkah6.Selepas digunakan, klik butang tutup, matikan bekalan kuasa, dan putuskan sambungan gentian.

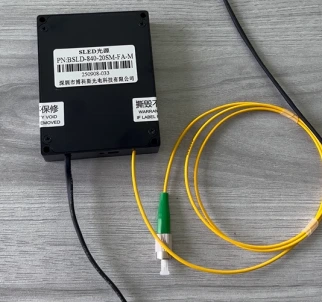

Maklumat pesanan

cth: BSLD-840-205SM-FA-M

(Maklumat pesanan: Sumber Cahaya Jalur Lebar SLED 840nm 20mW, lebar jalur -3dB sekitar 50nnm, dengan gentian SM CS 780, pakej modul).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran Ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan pembayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan menggunakan EXW. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk.

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi dan Penyelenggaraan

● Elakkan palam/cabut plag penyambung gentian secara kerap untuk mengelakkan pengumpulan habuk dan kerosakan muka hujung.

● Bersihkan penyambung gentian dengan lap bebas lin dan periksa dengan pengesan muka hujung gentian sebelum disambungkan. Sentiasa sambung/putuskan sambungan gentian tanpa kuasa untuk mengelakkan terbakar di hujung muka. Tutup penyambung yang tidak digunakan dengan penutup habuk.

● Simpan peralatan dalam persekitaran yang kering dan bebas lembapan.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Walau bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam kes berikut dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
