Diod Laser SLED 1060nm 5mW

Jadual Kandungan

1. Pengenalan Diod Laser SLED 1060nm 5mW

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Contoh pembungkusan

6. Maklumat Pesanan

7. Lembaran Data

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

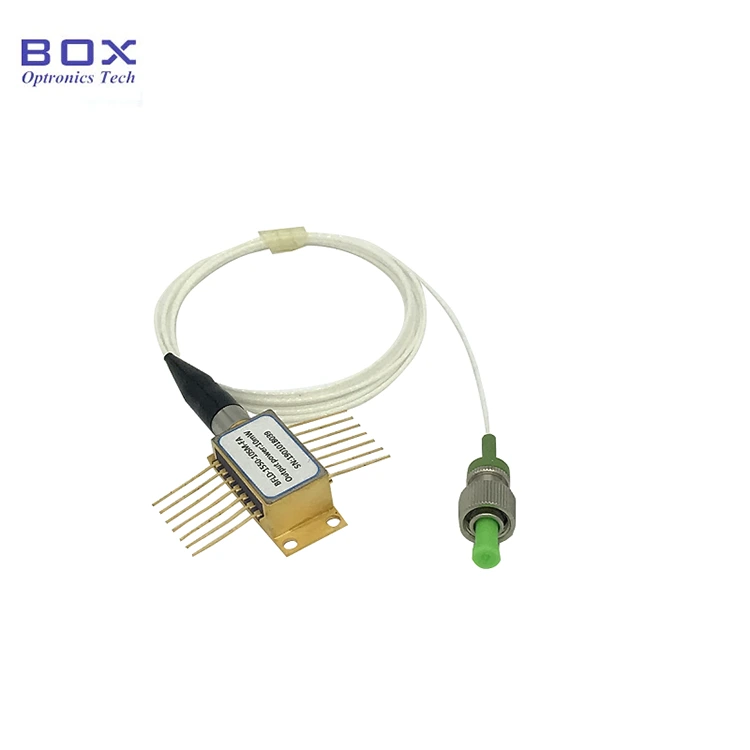

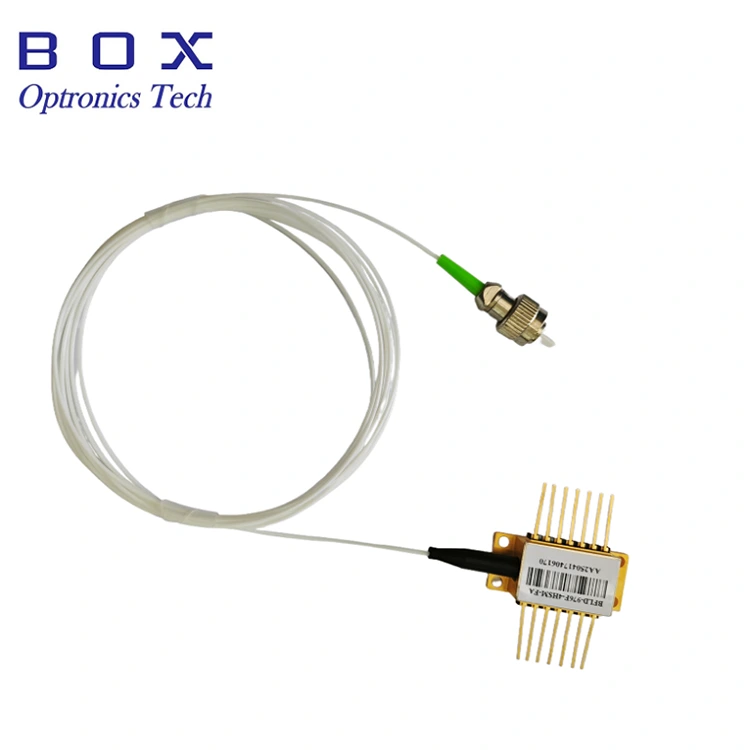

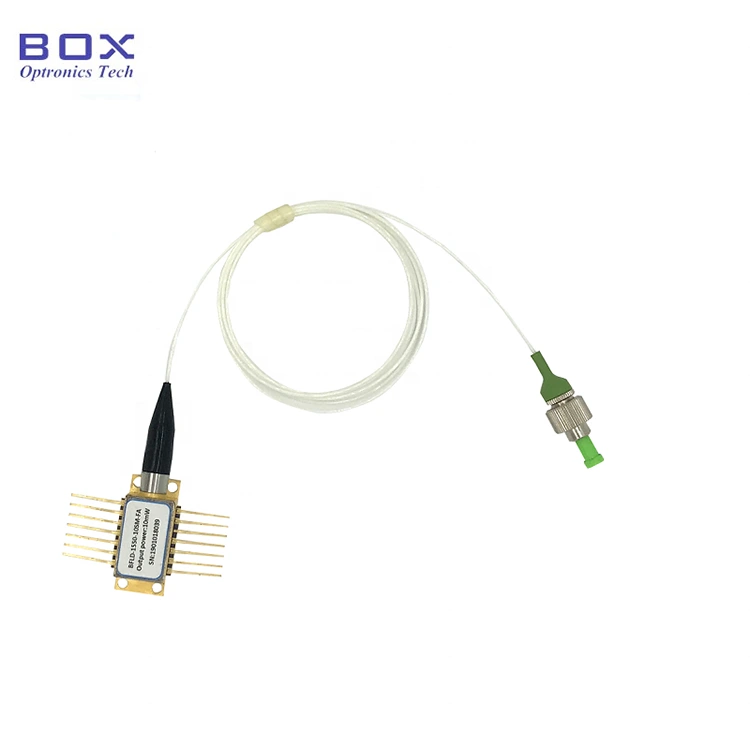

Ini ialah Diod Laser SLED 1060nm 5mW dengan pakej rama-rama 14-pin. Ia menampilkan kuasa keluaran sehingga 5mW, lebih lebar jalur 15nm 3dB, dan menyepadukan TEC dan termistor untuk spektrum yang stabil dan licin. Sesuai untuk tomografi koheren optik (OCT). Jika pin memerlukan pematerian, suhu pematerian tidak boleh melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat.

Spesifikasi Produk

Ciri-ciri Produk

● kuncir SM Hi1060 atau PM980;

● Kuasa keluaran sehingga 5mW;

● Pakej BTF 14-pin dengan TEC dan Monitor PD.

Aplikasi Produk

● Giroskop gentian optik;

● Sistem penderiaan gentian optik;

● Sistem peralatan optik.

Butiran Produk

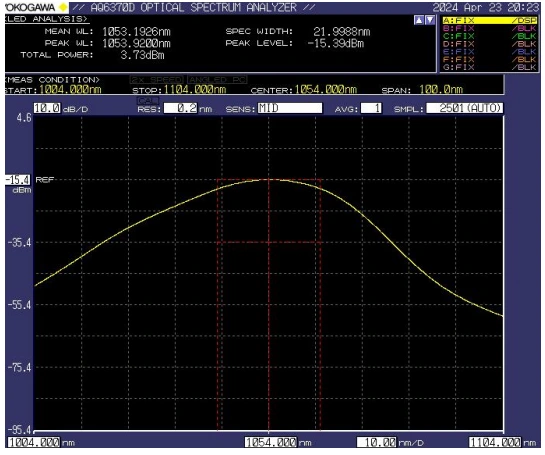

● Spektrum biasa: -3dB Lebar Jalur Min.15nm / Typ.20nm

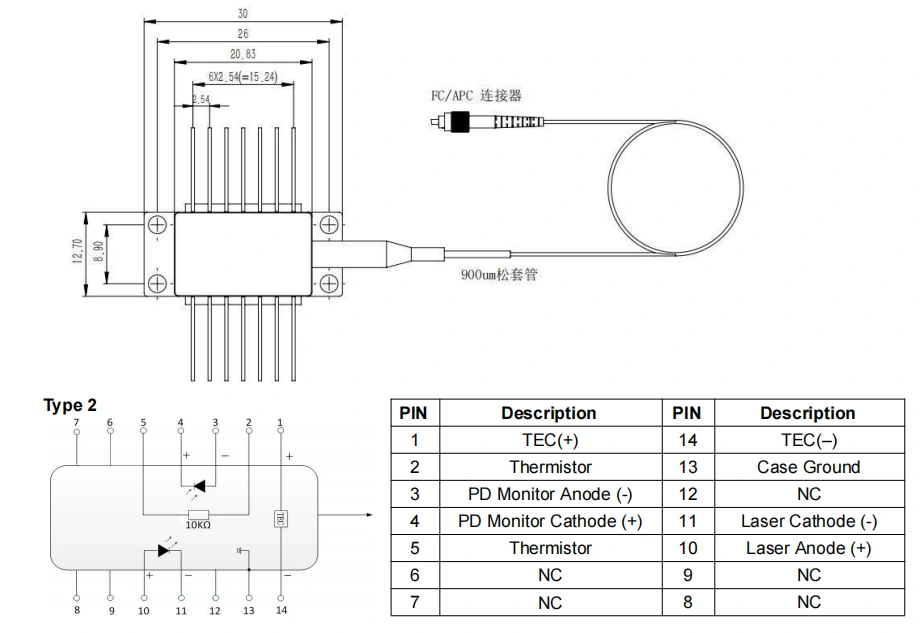

● Lukisan pakej & Definisi PIN-OUT(Unit:mm)-1060nm 5mW Diod Laser SLED

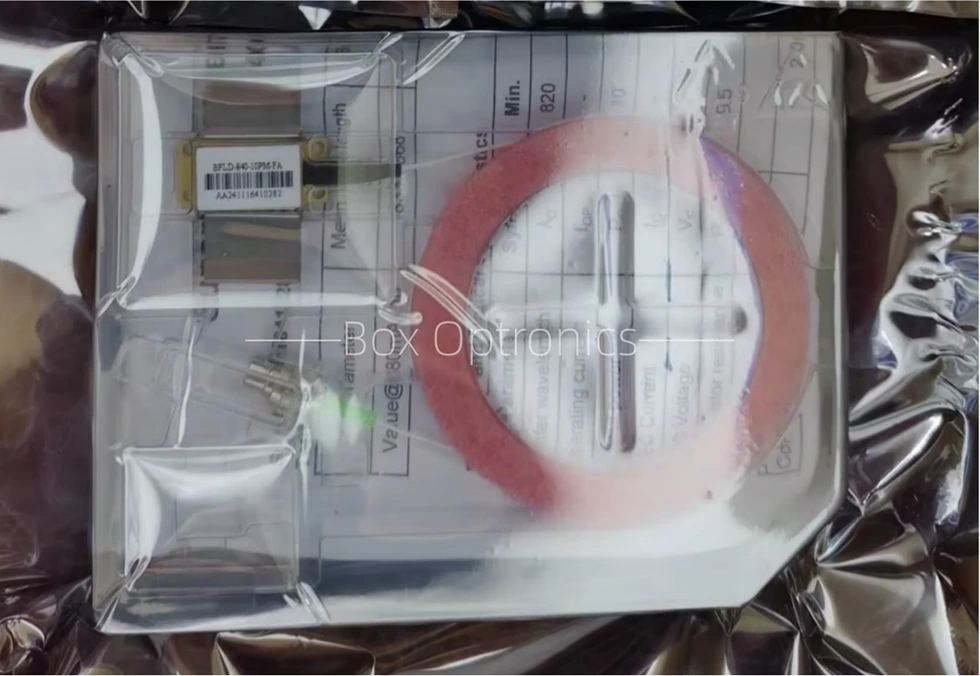

● Contoh pembungkusan

*Peranti kendiri; tiada pemandu terbina dalam (pemandu luaran pilihan).

Maklumat pesanan

cth: BFSLD-1060-5SM-FA

(Maklumat pesanan: Diod Laser SLED 1060nm 5mW, pakej rama-rama, dengan gentian SM  Hi1060, penyambung FC/APC).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

lembaran data

lembaran data

Syarat sebut harga dan pembayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan menggunakan EXW. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk.

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi

● Semasa beroperasi, peranti ini memancarkan pancaran laser berintensiti tinggi; jangan lihat terus ke muka hujung gentian, kerana berbuat demikian boleh menyebabkan kecederaan mata.

● Peranti ini sensitif elektrostatik; oleh itu, pematuhan ketat terhadap langkah perlindungan anti-statik diperlukan semasa pembungkusan, pengangkutan dan penggunaan. Selain itu, langkah berjaga-jaga mesti diambil untuk mengelakkan lonjakan bekalan kuasa, kerana kegagalan berbuat demikian boleh mengakibatkan kerosakan kekal pada peranti (cth., memastikan peralatan dibumikan dengan betul dan memakai tali pergelangan tangan anti-statik).

● Gentian optik adalah rapuh; jangan gunakan gentian untuk menarik peranti. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik pada lengan yang terletak di bahagian belakang perumah peranti. Untuk peranti yang dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau pengalihan keluar.

● Jika pin memerlukan pematerian, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Perhatian khusus mesti diberikan kepada perkara berikut: semasa proses pematerian, peranti mestilah dalam keadaan tidak berkuasa, dan besi pematerian mesti dibumikan dengan betul.

● Semasa proses kuasa, jangan sekali-kali menggunakan arus tinggi secara langsung, kerana ini berisiko merosakkan cip. Sebaliknya, kuasakan peranti pada tahap semasa yang hampir dengan ambang cip, dan kemudian secara beransur-ansur meningkatkan arus dalam kenaikan kecil sehingga tahap yang dikehendaki dicapai.

● Sebelum menghidupkan semua komponen, mula-mula aktifkan penyejuk, dan kemudian teruskan dengan langkah peningkatan kuasa tambahan untuk mengelakkan cip menjadi terlalu panas dan terlebih beban.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Walau bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam kes berikut dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
