Sumber Cahaya Jalur Lebar SLD 840nm 10mW 40nm

Jadual Kandungan

1. Pengenalan Sumber Cahaya Jalur Lebar SLD 840nm 10mW 40nm

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran Produk

6. Panduan Operasi Selamat

7. Maklumat Pesanan

8. Lembaran data dan lembaran ujian

9. Syarat sebut harga dan pembayaran

10. Masa utama

11. Nota Operasi dan Penyelenggaraan

12. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

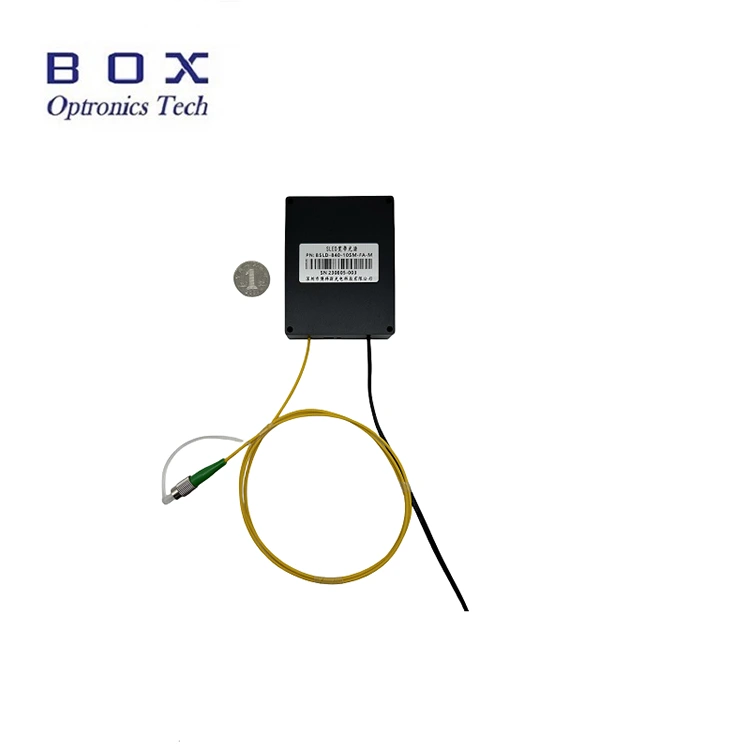

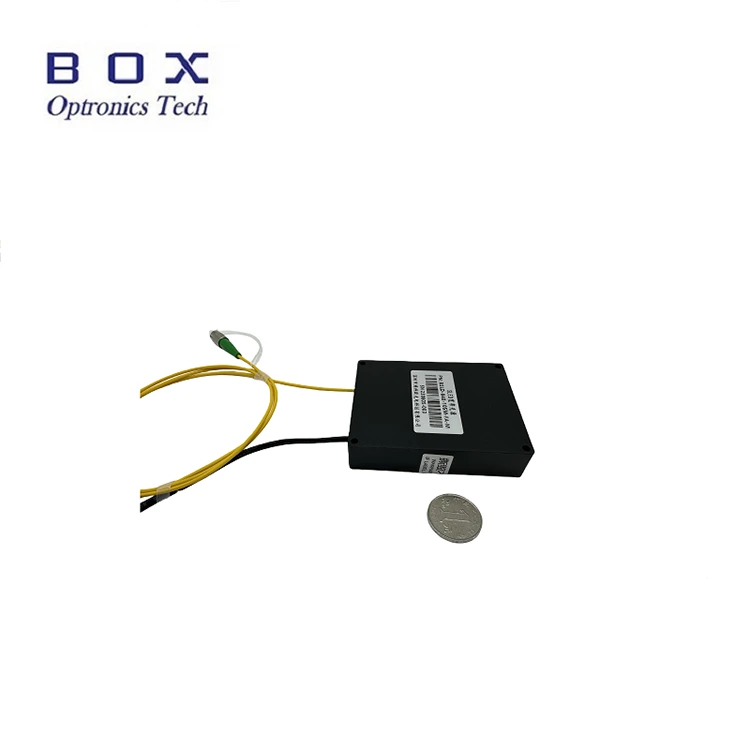

Pengenalan Produk-840nm 10mW 40nm SLD Broadband Light Source

Ini ialah Sumber Cahaya Jalur Lebar SLD 840nm 10mW 40nm yang mengguna pakai teknologi diod superluminescent, dengan kuasa output lebih besar daripada 10mW, lebar jalur -3dB melebihi 40nm, spektrum rata, riak rendah dan kestabilan jangka panjang yang sangat baik.

Ia menyokong konfigurasi atas bangku skrin sentuh dan modular dengan antara muka komunikasi RS-485 dan perisian pemantauan untuk penyepaduan sistem. Sesuai untuk penderiaan gentian dan pengimejan perubatan. Sila sentiasa sambung/putuskan sambungan gentian tanpa kuasa untuk mengelakkan terbakar di hujung muka.

Spesifikasi Produk-840nm 10mW 40nm SLD Broadband Light Source

Ciri-ciri Produk-840nm 10mW 40nm SLD Broadband Light Source

Riak spektrum rendah; l

Spektrum rata;

Komunikasi DB9 Female(RS485) untuk penyepaduan yang mudah;

Kuasa keluaran tersuai dan jenis gentian.

Aplikasi Produk-840nm 10mW 40nm SLD Broadband Light Source

Penderiaan gentian optik;

Pengimejan perubatan;

Tomografi koheren optik (OCT).

Butiran Produk-840nm 10mW 40nm SLD Broadband Light Source

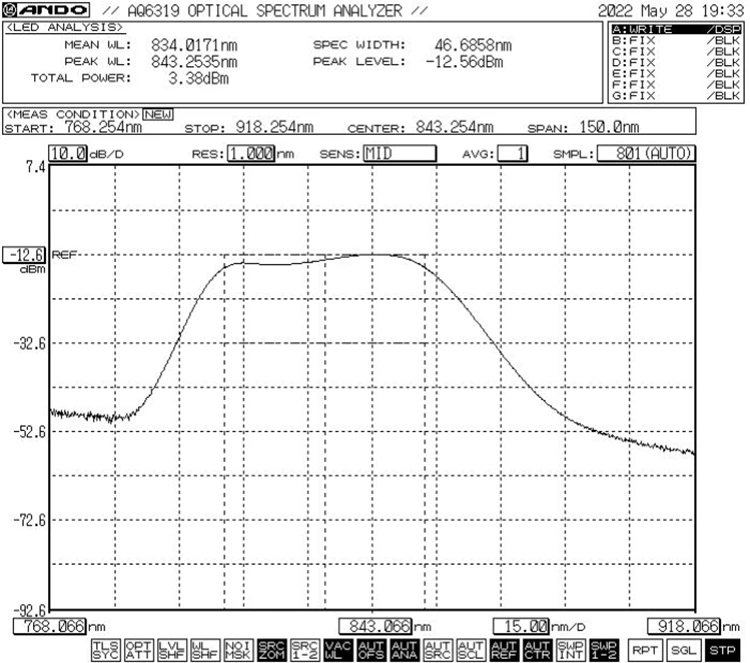

Spektrum biasa: -3dB Lebar Jalur Min.40nm / Typ.45nm

Dimensi (mm)

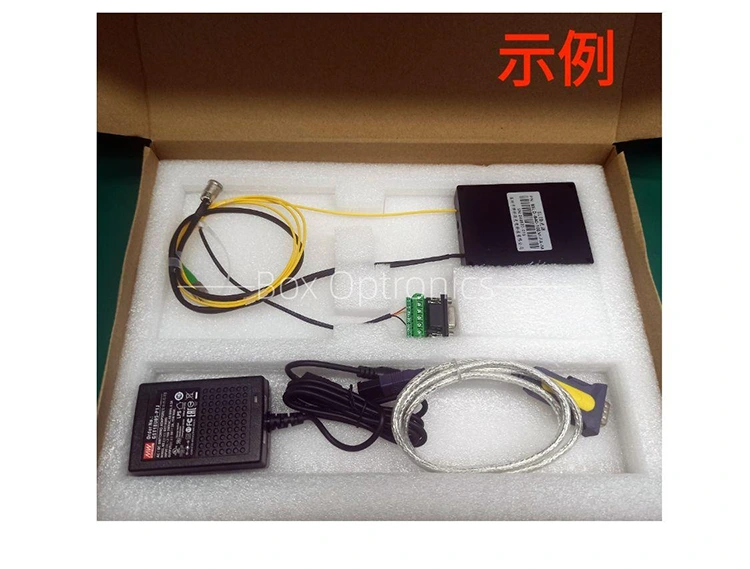

Aksesori Standard

Langkah Operasi-840nm 10mW 40nm SLD Broadband Sumber Cahaya

Langkah1. Membongkar: Sebelum pemasangan, semak sama ada semua aksesori lengkap, termasuk modul sumber cahaya SLED, kabel data USB, kabel port hijau, penyesuai kuasa, laporan ujian, dsb.

Langkah2. Bekalan kuasa: Disambungkan kepada bekalan kuasa pensuisan DC atau bekalan kuasa terkawal yang memenuhi keperluan bekalan kuasanya. Gunakan hanya penyesuai kuasa yang dipadankan asal (DC5V atau DC12V). Penyesuai kuasa yang tidak betul boleh merosakkan sumber cahaya. (Penyesuai kuasa dibekalkan mengikut piawaian voltan tempatan.)

Langkah3. Menyambung gentian keluaran: Buka penutup habuk pada penyambung gentian atau bebibir, periksa muka hujung gentian, dan sambungkan gentian atau sambung gentian ke peranti atau meter kuasa untuk diuji selepas mengesahkan bahawa tiada pencemaran dan kerosakan.

Setp4. Sambung ke komputer hos: Gunakan Kabel Port Hijau dan Kabel Data USB-RS485 DB9 untuk menyambungkan Sumber Cahaya Jalur Lebar 840nm 10mW 40nm SLD dan komputer; komputer mesti terlebih dahulu memasang pemacu port bersiri khusus untuk mengenal pasti kabel data port bersiri USB-RS485, jika tidak perisian komputer hos dan modul sumber cahaya tidak dapat disambungkan dan disampaikan dengan betul. Sila tanya Box Optronics untuk pemandu.

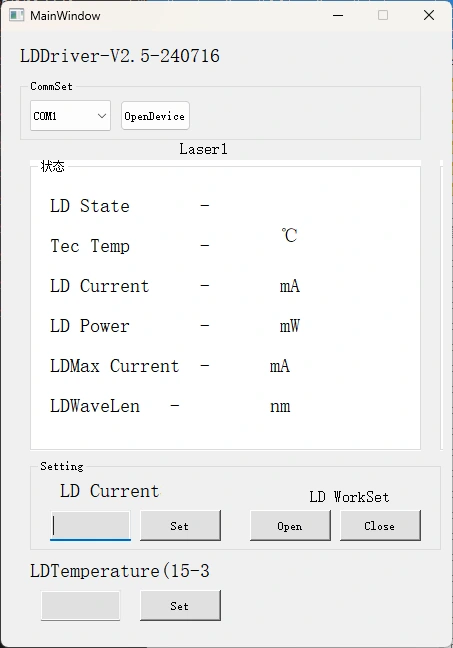

Langkah5. Perisian kawalan: Box Optronics menyediakan arahan bersiri atau perisian PC untuk mengawal arus LD dan suhu LD bagi Sumber Cahaya Jalur Lebar 840nm 10mW 40nm SLD. Pilih port yang betul, tetapkan arus dan suhu, kemudian klik butang buka. (Untuk mengelakkan kerosakan, naikkan arus pemacu perlahan-lahan pada operasi awal. Jangan gunakan arus penuh dengan segera.)

Langkah6. Selepas digunakan, klik butang tutup, matikan bekalan kuasa, dan putuskan sambungan gentian.

Maklumat pesanan-840nm 10mW 40nm SLD Broadband Light Source

cth: BSLD-840-104SM-FA-M

(Maklumat pesanan: Sumber Cahaya Jalur Lebar SLD 840nm 10mW 40nm, dengan gentian SM Hi780, penyambung FC/APC, pakej modul, bekalan kuasa 5VDC).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran Ujian-840nm 10mW 40nm SLD Broadband Light Source

lembaran data

Lembaran ujian

Syarat sebut harga dan pembayaran-840nm 10mW 40nm SLD Broadband Light Source

Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan menggunakan EXW. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk.

(3) Lain-lain

Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama-840nm 10mW 40nm SLD Broadband Light Source

Pengeluaran: 10 hari bekerja. (Jika ada stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa: 3-5 hari bekerja.

Nota Operasi dan Penyelenggaraan-840nm 10mW 40nm SLD Jalur Lebar Sumber Cahaya

Ia tidak disyorkan untuk memasukkan atau menanggalkan penyambung gentian optik dengan kerap pada hujung keluaran, untuk mengelakkan pencemaran habuk—yang boleh menyebabkan kehilangan sisipan yang meningkat—atau muka hujung penyambung gentian terbakar.

Bersihkan penyambung gentian dengan lap bebas lin dan periksa dengan pengesan muka hujung gentian sebelum disambungkan. Sentiasa sambung/putuskan sambungan gentian tanpa kuasa untuk mengelakkan terbakar di hujung muka. Penyambung gentian optik mesti ditutup dengan penutup habuk.

Jika gentian keluaran perlu disambungkan ke gentian lain, disyorkan untuk menggunakan penyambung gabungan.

Sila ambil langkah berjaga-jaga terhadap kelembapan, habuk dan kakisan; simpan di tempat yang kering.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan-840nm 10mW 40nm SLD Broadband Light Source

Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Walau bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam kes berikut dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (mis., kilat, habuk) atau pengaruh persekitaran.

(2) Pincang fungsi disebabkan oleh pengendalian yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembubaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label jaminan yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
