Sumber Cahaya SLD 1060nm 1064nm

Jadual Kandungan

1. Pengenalan Sumber Cahaya SLD 1060nm 1064nm

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Aksesori Standard

6. Panduan Operasi Selamat

7. Maklumat Pesanan

8. Lembaran data dan lembaran ujian

9. Syarat sebut harga dan pembayaran

10. Masa utama

11. Nota Operasi dan Penyelenggaraan

12. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

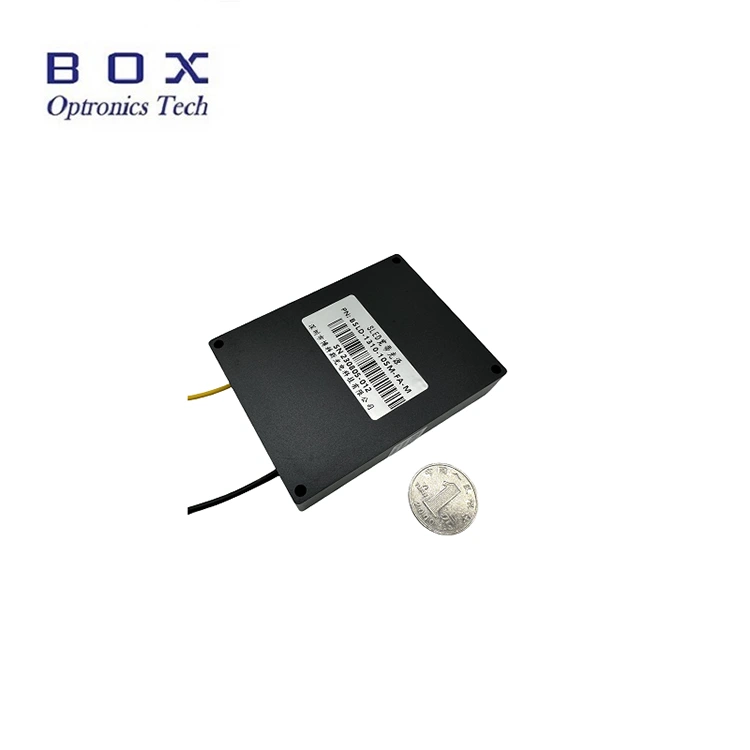

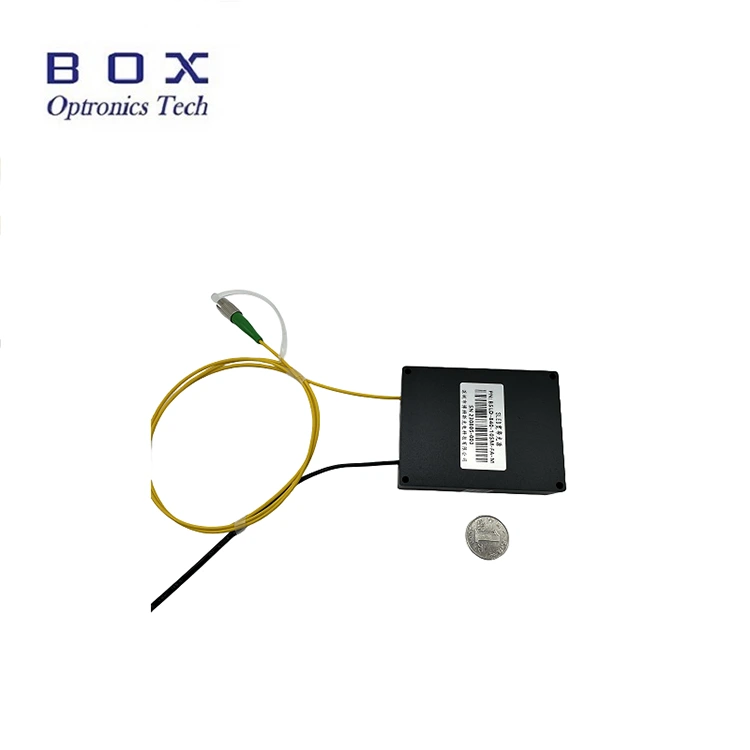

Pengenalan Produk

Ini ialah Sumber Cahaya SLD 1060nm 1064nm yang mengguna pakai teknologi diod superluminescent, dengan kuasa output 5mW dan 15mW pilihan, lebar jalur -3dB melebihi 15nm, spektrum rata, riak rendah dan kestabilan jangka panjang yang sangat baik. Ia menyokong konfigurasi atas bangku dan modular dengan antara muka komunikasi RS485 dan perisian pemantauan untuk penyepaduan sistem. Sesuai untuk penderiaan gentian, dan pengimejan perubatan. Sila gunakan dengan voltan terkadar, kawalan suhu dan kelembapan, pastikan pelesapan haba yang baik, elakkan beban keluaran dan pencemaran.

Spesifikasi Produk

Ciri-ciri Produk

● riak spektrum rendah;

● Spektrum rata;

● Komunikasi DB9 Female(RS485) untuk penyepaduan yang mudah.

Aplikasi Produk

● Penderiaan gentian optik;

● pengimejan perubatan;

● Giroskop Gentian Optik (FOG).

Butiran Produk

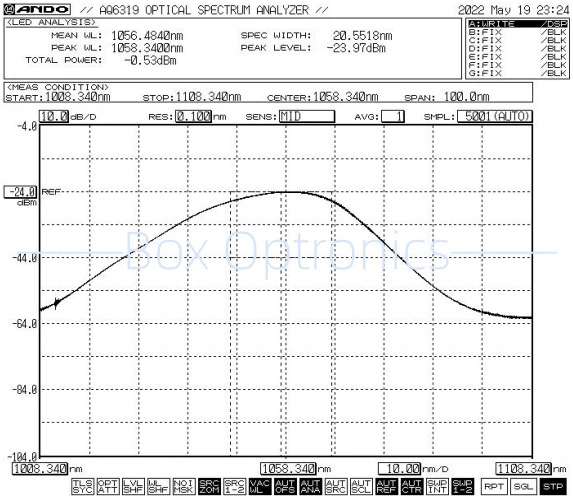

● Spektrum biasa: -3dB Lebar Jalur Min.15nm / Typ.20nm

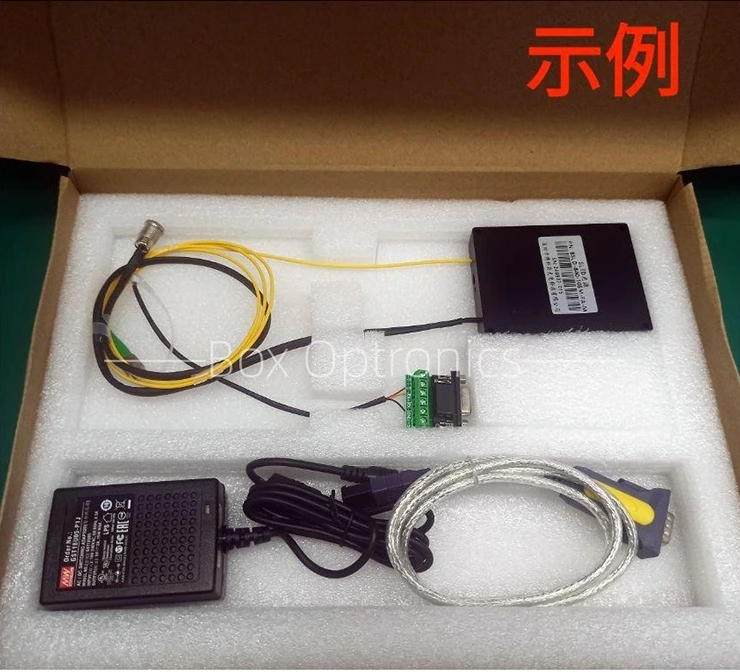

● Aksesori Standard

Langkah-langkah Operasi

Langkah1.Membongkar: Sebelum pemasangan, semak sama ada semua aksesori lengkap, termasuk modul sumber cahaya SLED, kabel data USB, kabel port hijau, penyesuai kuasa, laporan ujian, dsb.

Langkah2.Bekalan kuasa: Disambungkan kepada bekalan kuasa pensuisan DC atau bekalan kuasa terkawal yang memenuhi keperluan bekalan kuasanya. Gunakan hanya penyesuai kuasa yang dipadankan asal (DC5V atau DC12V). Penyesuai kuasa yang tidak betul boleh merosakkan sumber cahaya. (Penyesuai kuasa dibekalkan mengikut piawaian voltan tempatan.)

Langkah3.Menyambung gentian keluaran: Buka penutup habuk pada penyambung gentian atau bebibir, periksa muka hujung gentian, dan sambungkan gentian atau sambung gentian ke peranti atau meter kuasa untuk diuji selepas mengesahkan bahawa tiada pencemaran dan kerosakan.

Setp4.Sambung ke komputer hos: Gunakan Kabel Port Hijau dan Kabel Data USB-RS485 DB9 untuk menyambungkan Sumber Cahaya SLD 1060nm 1064nm dan komputer; komputer mesti terlebih dahulu memasang pemacu port bersiri khusus untuk mengenal pasti kabel data port bersiri USB-RS485, jika tidak perisian komputer hos dan modul sumber cahaya tidak dapat disambungkan dan disampaikan dengan betul. Sila tanya Box Optronics untuk pemandu.

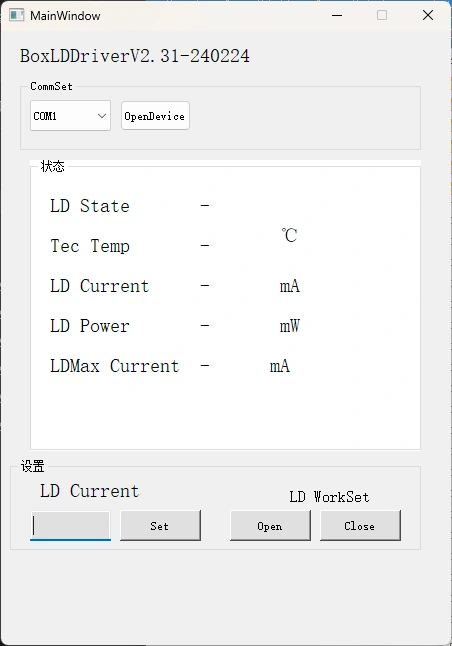

Langkah5.Perisian kawalan: Box Optronics menyediakan arahan bersiri atau perisian PC untuk mengawal arus LD dan suhu LD bagi Sumber Cahaya SLD 1060nm 1064nm. Pilih port yang betul, tetapkan arus dan suhu, kemudian klik butang buka. (Untuk mengelakkan kerosakan, tingkatkan arus pemacu perlahan-lahan pada operasi awal. Jangan gunakan arus penuh dengan segera.)

Langkah6.Selepas digunakan, klik butang tutup, matikan bekalan kuasa, dan putuskan sambungan gentian.

Maklumat pesanan

cth: BSLD-1060-5SM-FA-M

(Maklumat pesanan: Sumber Cahaya SLD 1060nm 1064nm, kuasa keluaran 5mW, dengan gentian SM Hi1060, penyambung FC/APC, pakej modul).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran Ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan pembayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan menggunakan EXW. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk.

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi dan Penyelenggaraan

● Tidak disyorkan untuk kerap memasukkan atau mengeluarkan penyambung gentian optik pada kedua-dua hujung input dan output, untuk mengelakkan pencemaran habuk—yang boleh membawa kepada peningkatan kehilangan sisipan—atau pembakaran muka hujung penyambung gentian.

● Bersihkan penyambung gentian dengan lap bebas lin dan periksa dengan pengesan muka hujung gentian sebelum disambungkan. Sentiasa sambung/putuskan sambungan gentian tanpa kuasa untuk mengelakkan terbakar di hujung muka. Penyambung gentian optik mesti ditutup dengan penutup habuk.

● Jika gentian keluaran perlu disambungkan ke gentian lain, disyorkan untuk menggunakan penyambung gabungan.

● Sila ambil langkah berjaga-jaga terhadap kelembapan, habuk dan kakisan; simpan di tempat yang kering.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Walau bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam kes berikut dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
