840nm 10mW 35nm BW SLD Diod

Jadual Kandungan

1. Pengenalan Diod SLD 840nm 10mW 35nm BW SLD

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Contoh pembungkusan

6. Maklumat Pesanan

7. Lembaran Data dan lembaran ujian

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

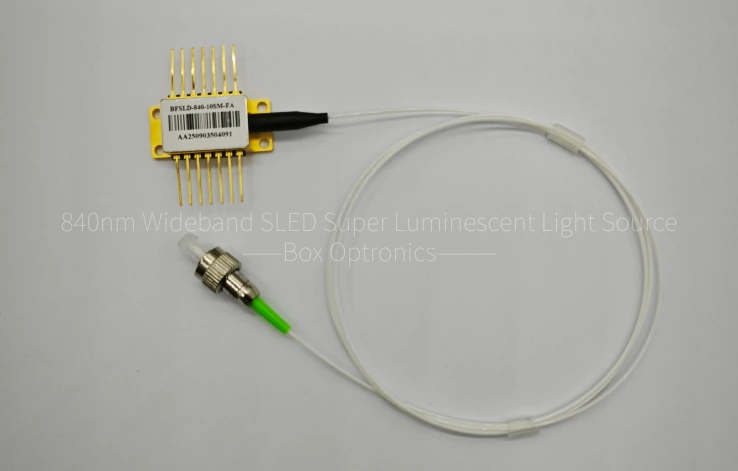

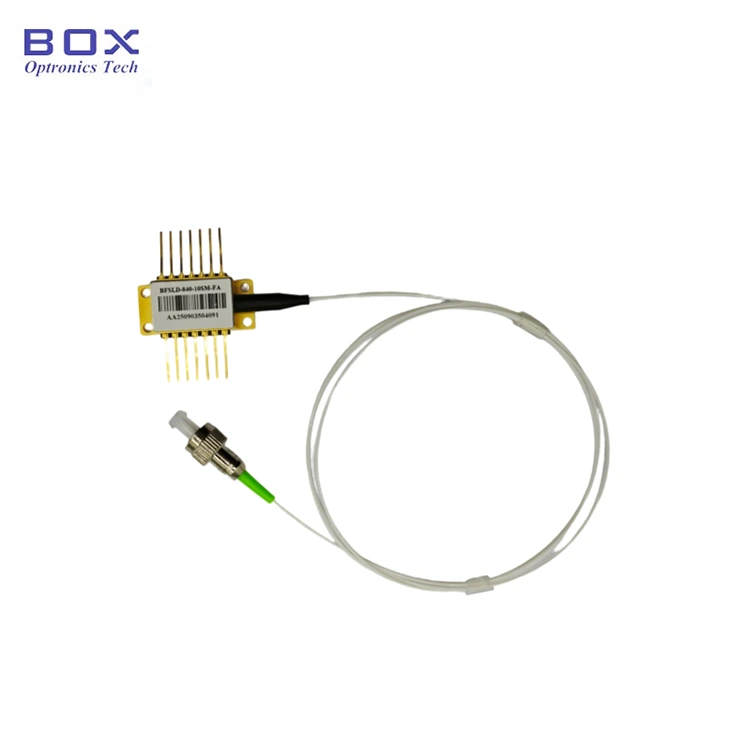

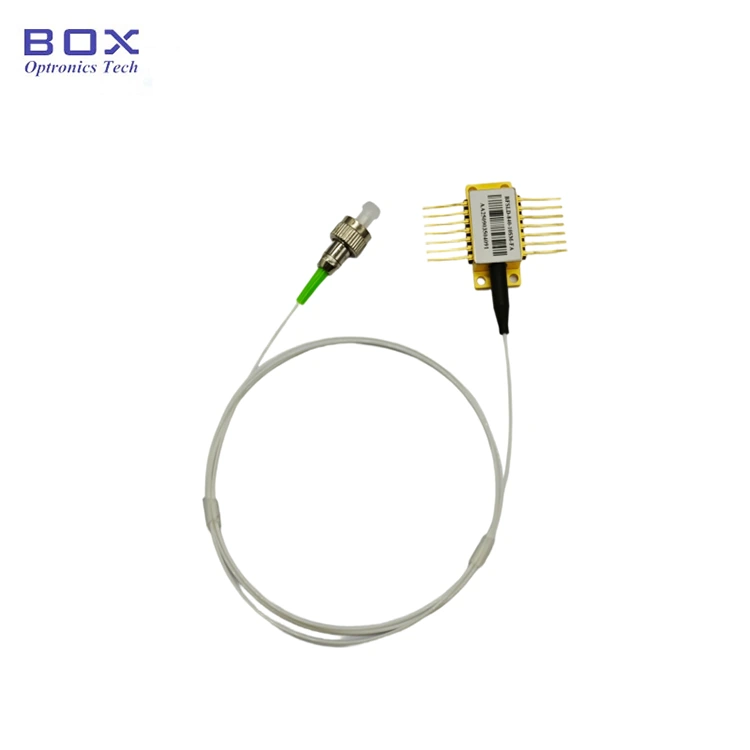

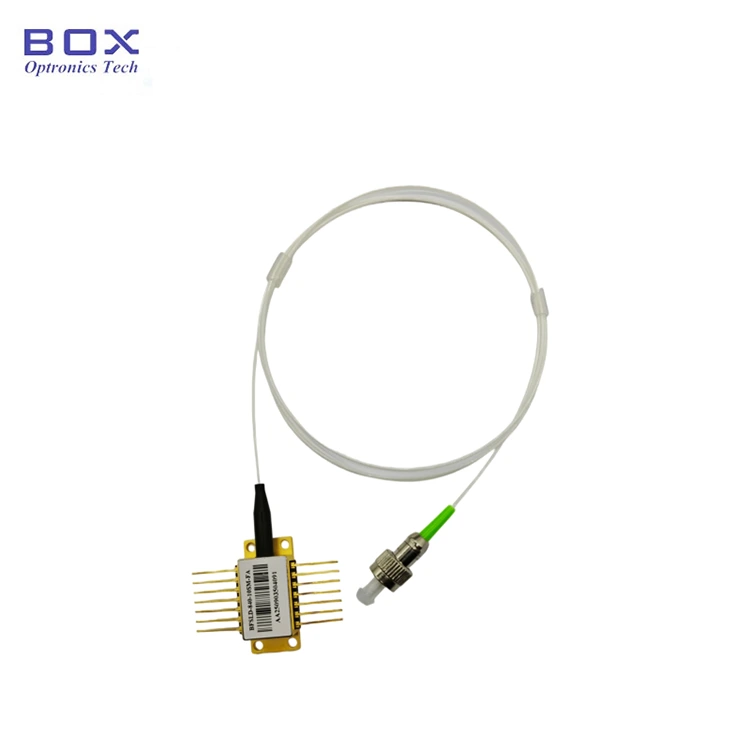

Pengenalan Produk

Ini ialah diod bercahaya super SLED jalur lebar 840nm dengan pakej rama-rama 14-pin. Ia menampilkan kuasa keluaran sehingga 10mW, lebih lebar jalur 35nm 3dB, dan menyepadukan TEC dan termistor untuk spektrum yang stabil dan licin. Sesuai untuk tomografi koheren optik (OCT). Jika pin memerlukan pematerian, suhu pematerian tidak boleh melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat.

Spesifikasi Produk

Ciri-ciri Produk

● gentian SM atau kuncir gentian PM;

● Kuasa keluaran tinggi sehingga 10mW;

● Pakej BTF 14-pin dengan TEC.

Aplikasi Produk

● Giroskop gentian optik;

● Sumber cahaya jalur lebar makmal dan ujian optik;

● tomografi koheren optik (OCT) dan peralatan pengimejan perubatan.

Butiran Produk

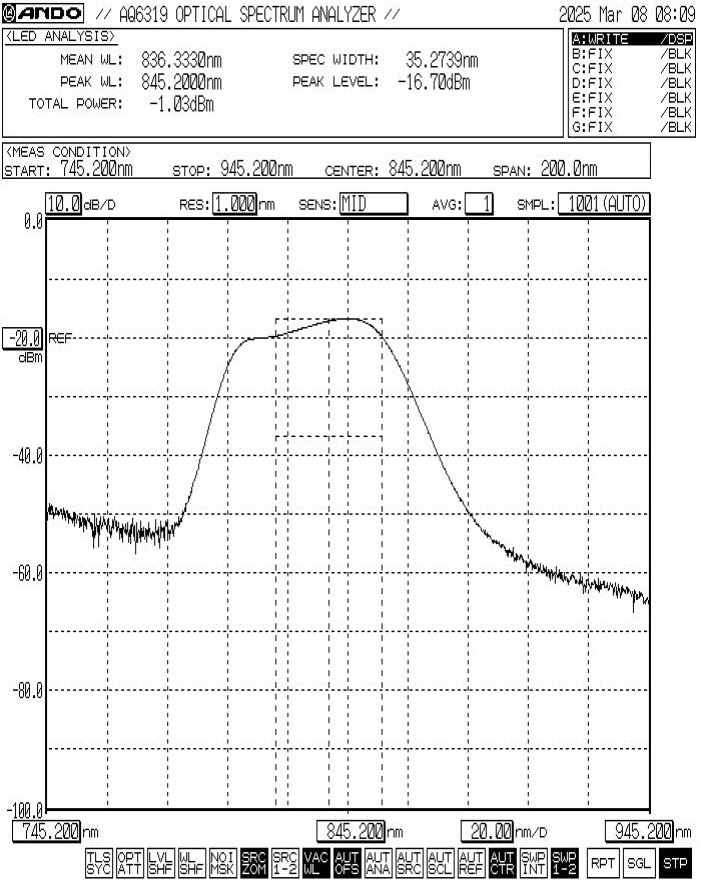

● Spektrum biasa: -3dB Lebar Jalur Min.30nm / Typ.35nm

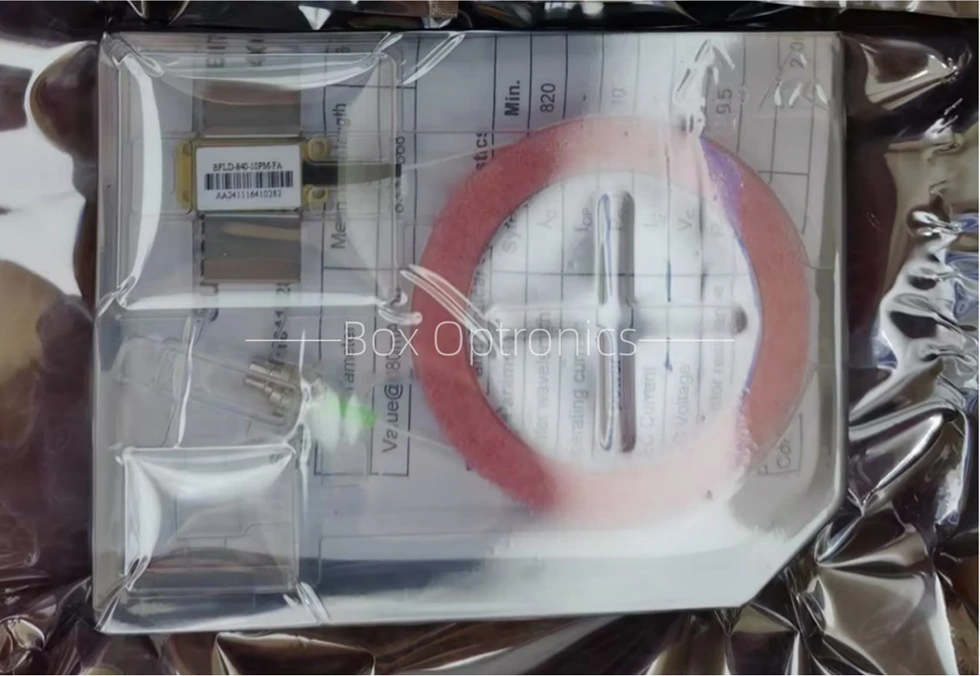

● Contoh pembungkusan

Peranti kendiri; tiada pemandu terbina dalam (pemandu luaran pilihan).

Maklumat pesanan

cth: BFSLD-840-103SM-FA

(Maklumat pesanan: 840nm 10mW 35nm BW SLD Diod, pakej rama-rama, jalur lebar -3dB tipikal 35nnm, dengan gentian SM, penyambung FC/APC).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran Ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan pembayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan menggunakan EXW. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk.

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi

● Semasa beroperasi, peranti ini memancarkan pancaran laser berintensiti tinggi; jangan lihat terus ke muka hujung gentian, kerana berbuat demikian boleh menyebabkan kecederaan mata.

● Peranti ini sensitif elektrostatik; oleh itu, pematuhan ketat terhadap langkah perlindungan anti-statik diperlukan semasa pembungkusan, pengangkutan dan penggunaan. Selain itu, langkah berjaga-jaga mesti diambil untuk mengelakkan lonjakan bekalan kuasa, kerana kegagalan berbuat demikian boleh mengakibatkan kerosakan kekal pada peranti (cth., memastikan peralatan dibumikan dengan betul dan memakai tali pergelangan tangan anti-statik).

● Sahkan kestabilan litar pengendalian produk untuk mengelakkan kerosakan yang disebabkan oleh arus nadi.

● Gentian optik adalah rapuh; jangan gunakan gentian untuk menarik peranti. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik pada lengan yang terletak di bahagian belakang perumah peranti. Untuk peranti yang dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau pengalihan keluar.

● Jika pin memerlukan pematerian, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Perhatian khusus mesti diberikan kepada perkara berikut: semasa proses pematerian, peranti mestilah dalam keadaan tidak berkuasa, dan besi pematerian mesti dibumikan dengan betul.

● Apabila menggunakan peranti, patuhi dengan ketat voltan operasi dan julat arus yang dinyatakan dalam lembaran data. Parameter utama—termasuk Ith (Arus Ambang), Iop max (Arus Operasi Maksimum), Vop max (Voltan Operasi Maksimum), dan λc (Panjang Gelombang Tengah)—harus dirujuk secara khusus dalam laporan ujian yang disediakan semasa penghantaran. Nota: Operasi melebihi penilaian maksimum mutlak boleh menyebabkan kerosakan kekal pada peranti.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Walau bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam kes berikut dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
