Modul Mikro Sumber Cahaya Jalur Lebar SLD 1550nm

Jadual Kandungan

1. Pengenalan Modul Mikro Sumber Cahaya Jalur Lebar SLD 1550nm

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran Produk

6. Panduan Operasi Selamat

7. Maklumat Pesanan

8. Lembaran data dan lembaran ujian

9. Syarat sebut harga dan pembayaran

10. Masa utama

11. Nota Operasi dan Penyelenggaraan

12. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

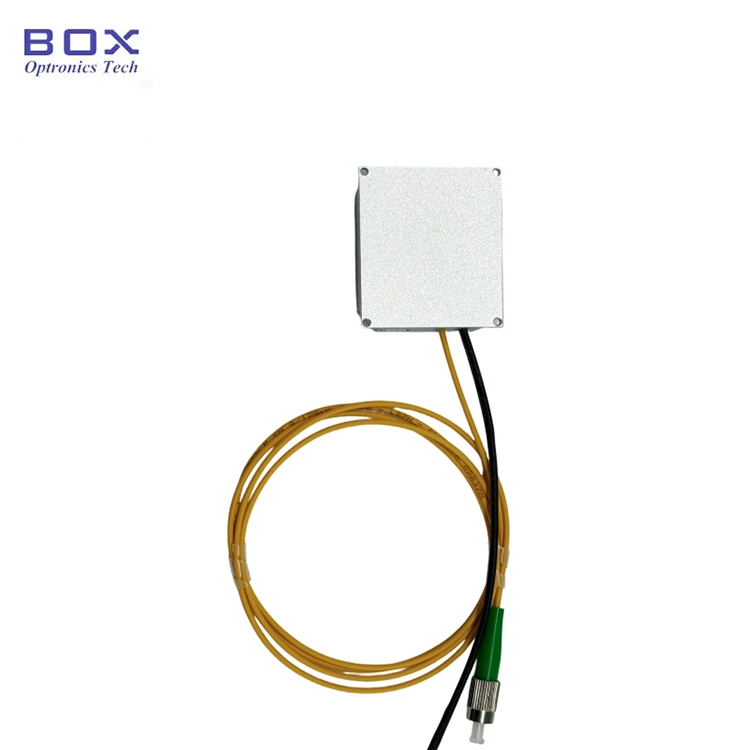

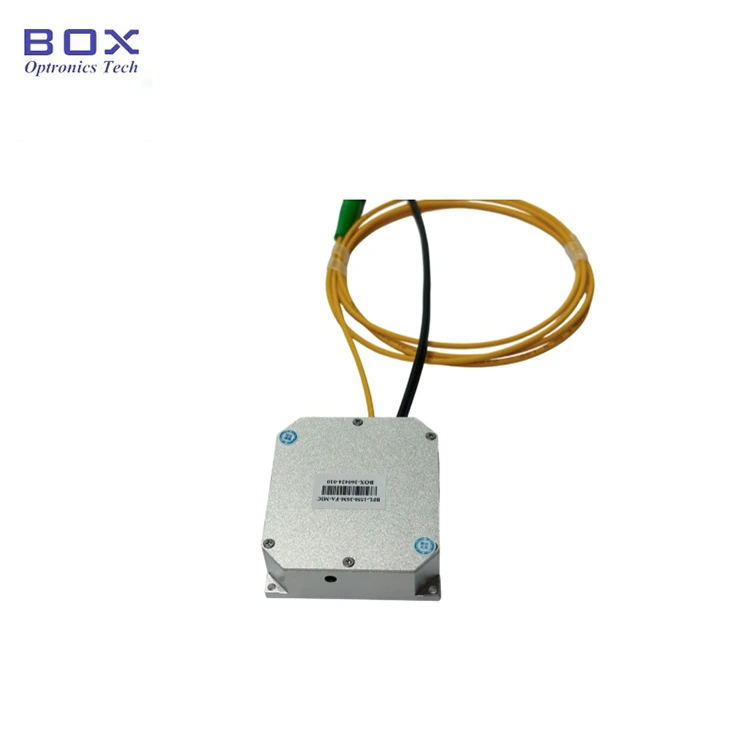

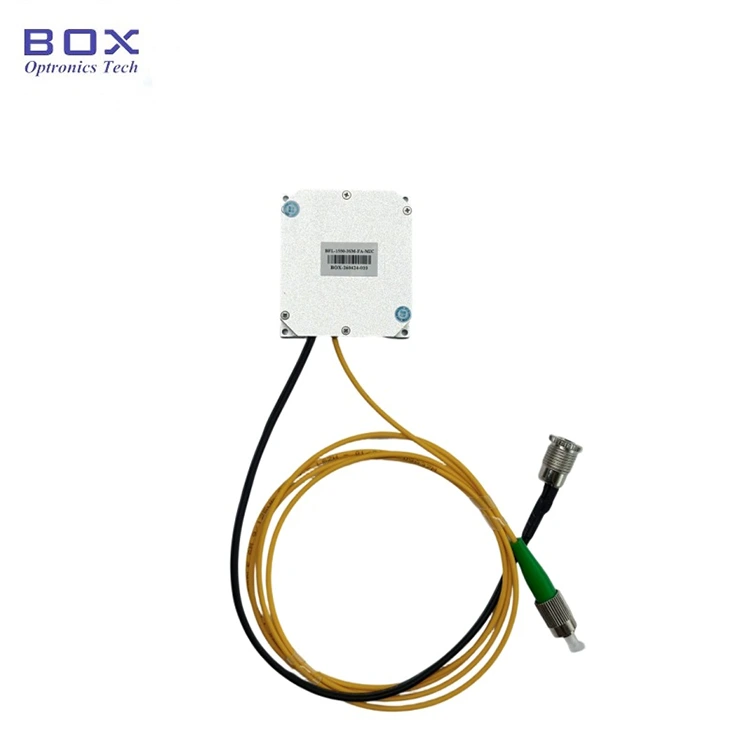

Pengenalan Produk-1550nm SLD Broadband Light Source Micro-Module

Ini ialah Modul Mikro Sumber Cahaya Jalur Lebar SLD 1550nm yang menggunakan teknologi diod superluminescent, dengan kuasa output 3mW dan 10mW pilihan, lebar jalur -3dB melebihi 30nm, spektrum rata, riak rendah dan kestabilan jangka panjang yang sangat baik. Gentian SM dan gentian PM boleh didapati. Ia menyokong antara muka komunikasi RS485 dan perisian pemantauan untuk penyepaduan sistem. Dimensi padat hanya 46.6x51.6x15mm.

Spesifikasi Produk-1550nm SLD Broadband Light Source Micro-Module

Ciri-ciri Produk-1550nm SLD Broadband Light Source Micro-Module

● Saiz kecil; l

● Spektrum luas;

● riak spektrum rendah;

● Komunikasi DB9 Female(RS485) untuk penyepaduan yang mudah.

Aplikasi Produk-Modul Mikro Sumber Cahaya Jalur Lebar SLD 1550nm

● Tomografi koheren optik (OCT);

● pengimejan perubatan;

● Gentian optikgiroskop (FOG).

Butiran Produk-1550nm SLD Broadband Light Source Micro-Module

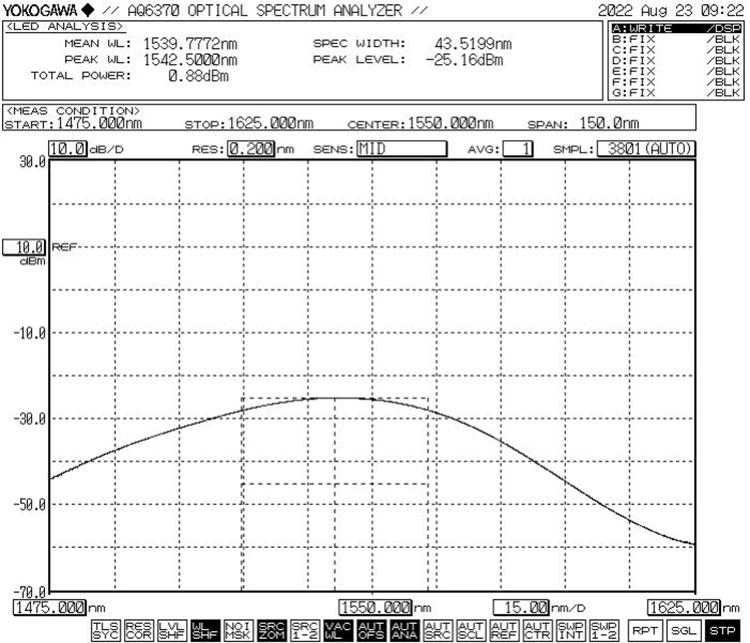

● Spektrum biasa: -3dB Lebar Jalur Min.30nm

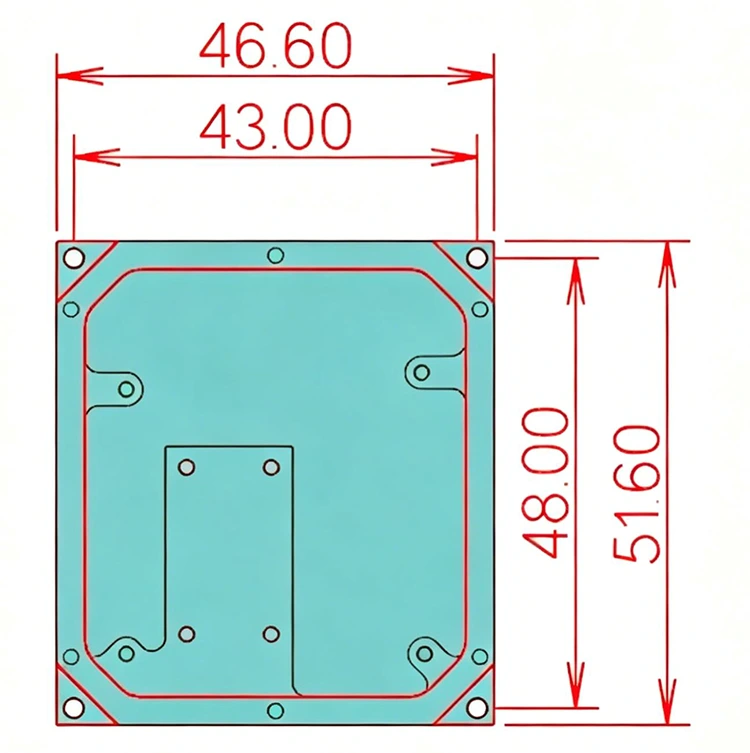

● Dimensi(mm): 46.6(W)×51.6(D)×15(H)

Langkah Operasi-Modul Mikro Sumber Cahaya Jalur Lebar SLD 1550nm

Langkah1. Membongkar: Sebelum pemasangan, periksa sama ada semua aksesori sudah lengkap.

Langkah2. Bekalan kuasa: Disambungkan kepada bekalan kuasa pensuisan DC atau bekalan kuasa terkawal yang memenuhi keperluan bekalan kuasanya. Gunakan hanya penyesuai kuasa yang dipadankan asal (DC5V atau DC12V). Penyesuai kuasa yang tidak betul boleh merosakkan sumber cahaya. (Penyesuai kuasa dibekalkan mengikut piawaian voltan tempatan.)

Langkah3. Menyambung gentian keluaran: Buka penutup habuk pada penyambung gentian atau bebibir, periksa muka hujung gentian, dan sambungkan gentian atau sambung gentian ke peranti atau meter kuasa untuk diuji selepas mengesahkan bahawa tiada pencemaran dan kerosakan.

Setp4. Sambung ke komputer hos: Gunakan Kabel Port Hijau dan Kabel Data USB-RS485 DB9 untuk menyambungkan Modul Mikro Sumber Cahaya Jalur Lebar SLD 1550nm dan komputer; komputer mesti terlebih dahulu memasang pemacu port bersiri khusus untuk mengenal pasti kabel data port bersiri USB-RS485, jika tidak perisian komputer hos dan modul sumber cahaya tidak dapat disambungkan dan disampaikan dengan betul. Sila tanya Box Optronics untuk pemandu.

Langkah5. Perisian kawalan: Box Optronics menyediakan arahan bersiri atau perisian PC untuk mengawal arus LD dan suhu LD bagi Modul Mikro Sumber Cahaya Jalur Lebar SLD 1550nm. Pilih port yang betul, tetapkan arus dan suhu, kemudian klik butang buka. (Untuk mengelakkan kerosakan, naikkan arus pemacu perlahan-lahan pada operasi awal. Jangan gunakan arus penuh dengan segera.)

Langkah6. Selepas digunakan, klik butang tutup, matikan bekalan kuasa, dan putuskan sambungan gentian.

Maklumat pesanan-1550nm SLD Broadband Light Source Micro-Module

cth: BSLD-1550-10SM-FA-MIC

(Maklumat pesanan: 1550nm SLD Broadband Light Source Micro-Module, kuasa output 10mW, dengan gentian SMF-28e, penyambung FC/APC).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran Ujian-1550nm SLD Broadband Light Source Micro-Module

lembaran data

Syarat sebut harga dan pembayaran-1550nm SLD Broadband Light Source Micro-Module

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan menggunakan EXW. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk.

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama-1550nm SLD Broadband Light Source Micro-Module

Pengeluaran: 10-15 hari bekerja. (Jika ada stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa: 3-5 hari bekerja.

Nota Operasi dan Penyelenggaraan-Modul Mikro Sumber Cahaya Jalur Lebar SLD 1550nm

● Bersihkan penyambung gentian dengan lap bebas lin dan periksa dengan pengesan muka hujung gentian sebelum disambungkan. Sentiasa sambung/putuskan sambungan gentian tanpa kuasa untuk mengelakkan terbakar di hujung muka. Penyambung gentian optik mesti ditutup dengan penutup habuk.

● Jika gentian keluaran perlu disambungkan ke gentian lain, disyorkan untuk menggunakan penyambung gabungan.

● Sila ambil langkah berjaga-jaga terhadap kelembapan, habuk dan kakisan; simpan di tempat yang kering.

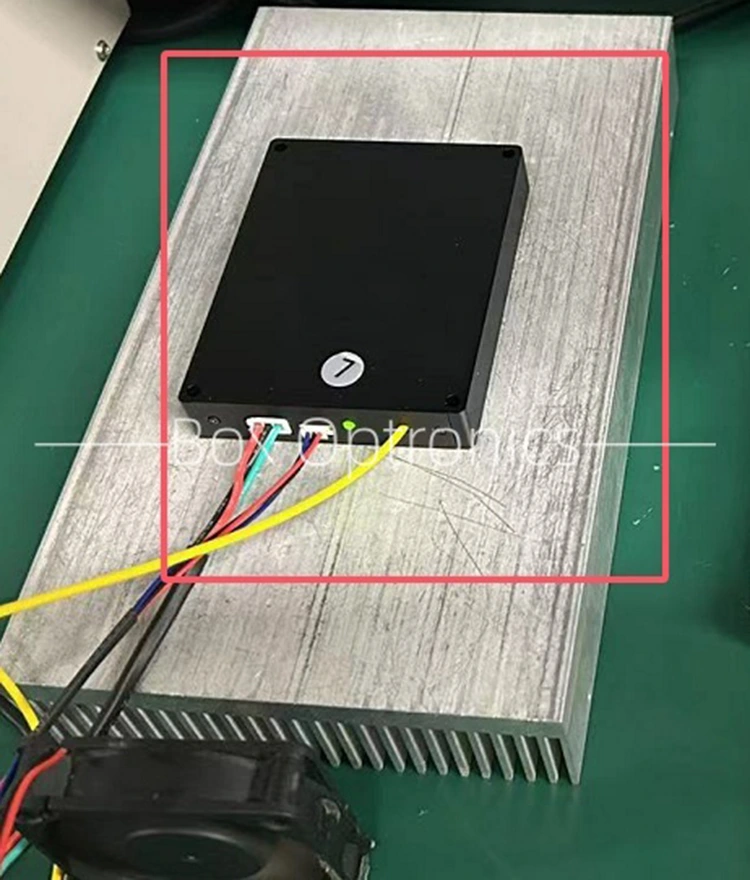

● Apabila menggunakan jangka panjang, letakkan pada sink haba.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan-1550nm SLD Jalur Lebar Sumber Cahaya Modul Mikro

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Walau bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam kes berikut dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (mis., kilat, habuk) atau pengaruh persekitaran.

(2) Pincang fungsi disebabkan oleh pengendalian yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembubaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label jaminan yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
