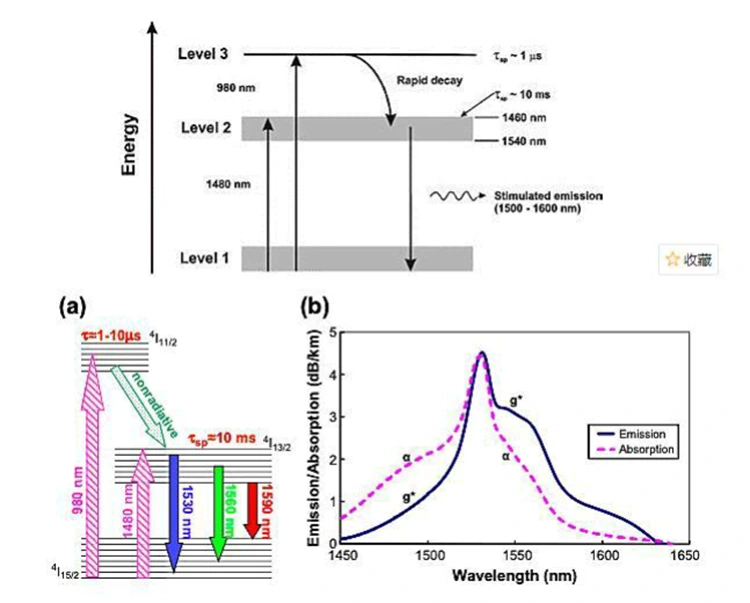

● Tenaga disuntik ke dalam gentian dop erbium menggunakan sumber pam 980 nm atau 1480 nm, ion erbium keadaan tanah yang mengujakan (Er³⁺) ke tahap tenaga yang lebih tinggi; ion-ion ini kemudiannya mengendur dengan cepat kepada keadaan metastabil, dengan itu mencapai penyongsangan populasi.
● Apabila lampu isyarat 1550 nm melalui gentian dop erbium, ia mencetuskan proses pelepasan yang dirangsang; ini menyebabkan ion erbium metastabil (Er³⁺) beralih kembali ke keadaan dasar, melepaskan foton koheren yang sama dengan cahaya isyarat, dengan itu mencapai penguatan eksponen kuasa isyarat (dalam rejim isyarat kecil).
● Dengan menggunakan gentian dop bersama erbium-ytterbium digabungkan dengan teknologi gabungan pam berbilang mod, kuasa keluaran tepu boleh dipertingkatkan dengan ketara (mencapai tahap kuasa beberapa watt), sekali gus memenuhi keperluan kabel dasar laut jarak jauh ultra, sistem CATV berkuasa tinggi dan senario penghantaran berketumpatan tinggi.
|

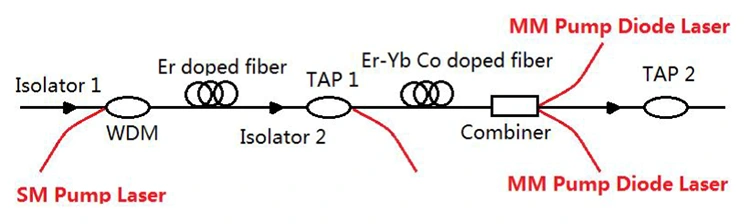

Komponen |
Penerangan |
|
Pengasing Optik |
Menjalankan isyarat optik dalam satu arah, menghalang cahaya yang dipantulkan daripada menyebabkan ayunan diri, dan melindungi sumber pam dan kestabilan pautan isyarat. |
|
Pengganding WDM |
Menggandingkan lampu pam mod tunggal (SM) 980/1480 nm dan lampu isyarat 1550 nm dengan cekap ke dalam gentian dop erbium untuk penghantaran tenaga dan isyarat serentak. |
|
Serat er-doped |
Media perolehan teras yang menguatkan isyarat optik melalui peralihan tahap tenaga ion erbium, menentukan keuntungan asas dan prestasi bunyi. |
|
TAP Pemisah |
Ketik sebahagian daripada isyarat optik dalam masa nyata untuk pemantauan kuasa tanpa menjejaskan pautan utama, membolehkan visualisasi status sistem. |
|
Serat Didop Bersama Er-Yb |
Meningkatkan kecekapan penyerapan pam dan kuasa keluaran tepu, sesuai untuk aplikasi penguatan kuasa tinggi dan jarak jauh. |
|
Penggabung |
Lampu pam berbilang mod (MM) pasangan dengan lampu isyarat pra-dikuatkan untuk merealisasikan suntikan pam berkuasa tinggi dan meningkatkan keuntungan selepas peringkat; digunakan secara meluas dalam reka bentuk EYDFA berkuasa tinggi. |
|
PumpLaserSource |
Menyediakan tenaga pengujaan pada 980 nm / 1480 nm: • Pam 980 nm: hingar rendah, kecekapan tinggi, sesuai untuk aplikasi jarak sederhana dan pendek • Pam 1480 nm: kuasa tepu yang lebih tinggi, sesuai untuk aplikasi kabel jarak jauh dan dasar laut ultra • Pam pelbagai mod: sesuai untuk keperluan penguatan kuasa tinggi |
Diod Laser Pam Sejuk TEC 980nm
Modul Laser Diod Pam 980nm dengan Litar Pemacu Terbina dalam
Penguat Penggalak Gentian berdop Erbium jalur C
S1: Apakah kelebihan pengepam 980 nm dan pengepam 1480 nm masing-masing?
A1: Kelebihan pengepaman 980 nm: kecekapan penukaran pam yang tinggi dan angka hingar yang lebih rendah. Ia adalah pilihan arus perdana untuk EDFA berkuasa rendah hingga sederhana, digunakan secara meluas dalam rangkaian kawasan metropolitan, rangkaian capaian dan beberapa senario interkoneksi pusat data.
Kelebihan pengepaman 1480 nm: kecekapan kuantum pam yang lebih tinggi dan kuasa keluaran peranti tunggal yang lebih tinggi, yang meningkatkan kuasa keluaran tepu dengan ketara. Ia adalah penyelesaian pengepaman teras untuk EDFA berkuasa tinggi, terutamanya sesuai untuk rangkaian tulang belakang jarak jauh ultra, kabel optik dasar laut dan senario penghantaran jarak jauh berkapasiti tinggi.
S2: Apakah perbezaan antara EDFA mod tunggal dan berbilang mod?
J2: Semua EDFA arus perdana dalam industri ialah EDFA mod tunggal; tiada produk EDFA berbilang mod yang berdaya maju secara komersial. EDFA mod tunggal direka khusus untuk sistem gentian mod tunggal, sepadan dengan ciri kehilangan rendah gentian mod tunggal. Ia digunakan terutamanya untuk penghantaran optik jarak jauh dan berfungsi sebagai komponen teras dalam telekomunikasi dan penghantaran pusat data jarak jauh. Gentian berbilang mod hanya sesuai untuk penghantaran jarak dekat sekitar 100 meter, dengan kehilangan penghantaran yang tinggi dan penyebaran berbilang laluan. Untuk mendapatkan pampasan dalam senario jarak dekat, penguat optik semikonduktor kecil (SOA) lebih disukai berbanding EDFA.
S3: Adakah julat panjang gelombang menjejaskan prestasi EDFA?
J3: Ya, panjang gelombang mempengaruhi prestasi EDFA. EDFA terutamanya beroperasi dalam jalur C dan jalur L, berpusat pada kira-kira 1550 nm. Dalam julat yang direka, mereka memberikan keuntungan rata dan bunyi yang rendah; melebihi julat, keuntungan berkurangan dan bunyi meningkat. Untuk memastikan prestasi EDFA, sila pastikan julat panjang gelombang penguat sepadan dengan keperluan sistem.
-
