Sumber Laser Pam Raman 1457nm

Jadual Kandungan

1. Pengenalan kepada Sumber Laser Pam Raman 1457nm

2. Teknikal Spesifikasi

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Aksesori Standard

6. Panduan Operasi Selamat

7. Maklumat Pesanan

8. Lembaran data dan lembaran ujian

9. Syarat sebut harga dan bayaran

10. Masa utama

11. Nota Operasi dan Penyelenggaraan

12. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

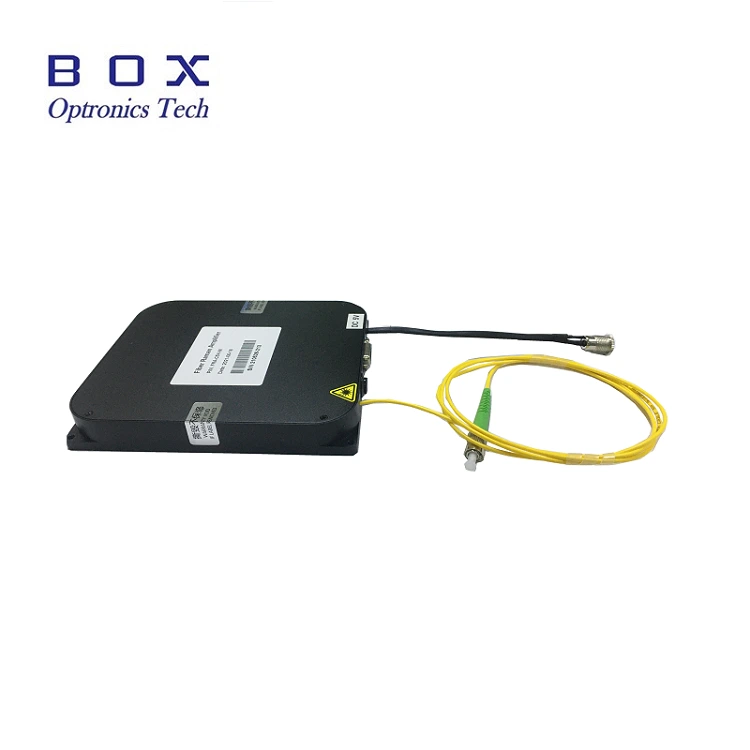

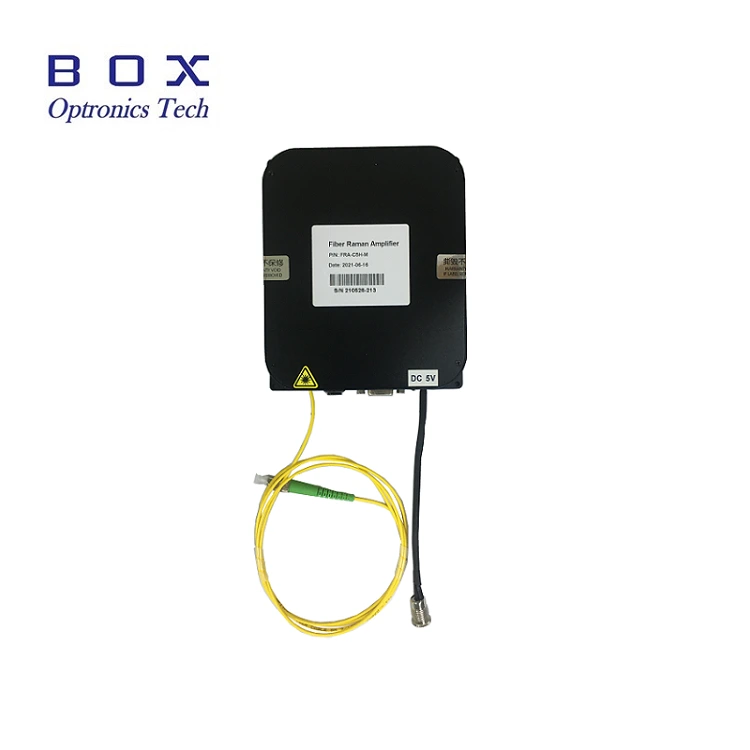

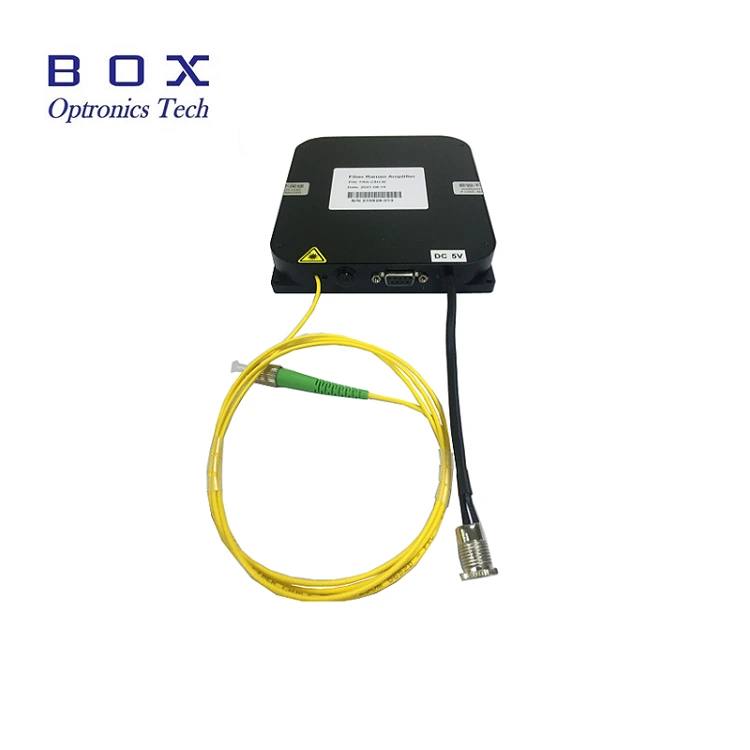

Ini ialah Sumber Laser Pam Raman 1457nm dengan gentian Kisi Bragg direka untuk penguat gentian Raman dan penguat gentian terdop Er, litar pemacu yang direka secara profesional, dan kawalan TEC untuk memastikan selamat operasi laser, kuasa keluaran yang stabil, dan spektrum. Ia boleh disediakan dalam desktop atau pakej modular dengan antara muka komunikasi RS-485 dan perisian pemantauan untuk penyepaduan sistem. Kuasa keluaran tinggi 400mW. Sila gunakan dengan voltan terkadar, mengawal suhu dan kelembapan, memastikan haba yang baik pelesapan, elakkan beban output, dan pencemaran.

produk Spesifikasi

Ciri-ciri Produk

● 400mW Kuasa keluaran tinggi;

● Kuasa dan kestabilan spektrum;

● DB9 Komunikasi perempuan(RS485) untuk penyepaduan yang mudah.

 Aplikasi Produk

● Raman penguat gentian;

● EDFA Penguat gentian terjatuh er.

produk Butiran

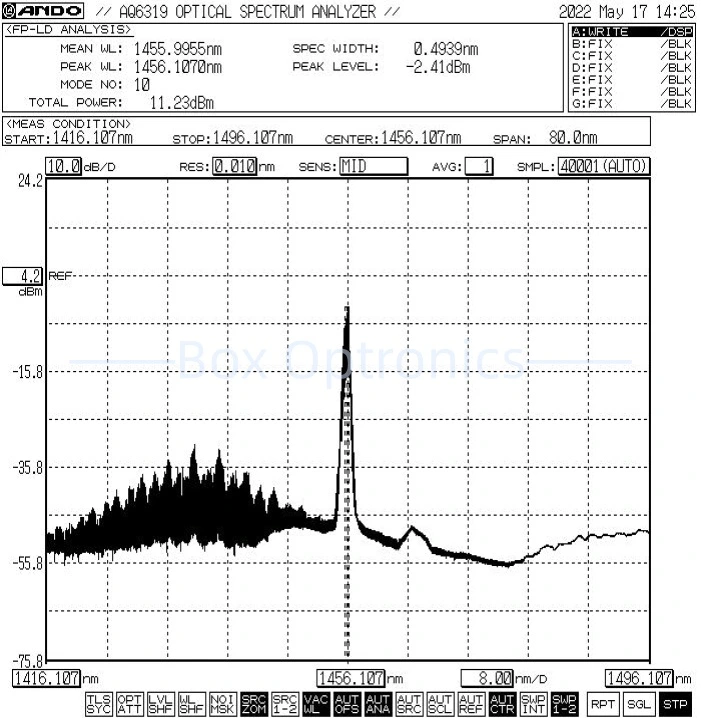

● Spektrum biasa: 1457nm, toleransi +/-1.

● Aksesori Standard

Operasi Langkah

Langkah 1. Membongkar: Sebelum pemasangan, semak sama ada semua aksesori lengkap, termasuk modul sumber Pump Laser, USB kabel data, penyesuai kuasa, laporan ujian, dsb.

Step2.Bekalan kuasa: Disambungkan ke DC bekalan kuasa pensuisan atau bekalan kuasa terkawal yang memenuhi kuasanya keperluan bekalan. Gunakan hanya penyesuai kuasa yang dipadankan asal (DC5V atau DC12V). Penyesuai kuasa yang tidak betul boleh merosakkan sumber cahaya. (Penyesuai kuasa dibekalkan mengikut piawaian voltan tempatan.)

Step3.Menyambung gentian output: Buka penutup habuk pada penyambung gentian atau bebibir, periksa muka hujung gentian, dan sambungkan gentian atau sambung gentian ke peranti atau meter kuasa untuk diuji selepas mengesahkan bahawa tiada pencemaran dan kerosakan.

Setp4.Sambung ke komputer hos: Gunakan Kabel Data USB-RS485 DB9 untuk menyambungkan Sumber Laser Pam Raman 1457nm dan komputer; komputer mesti terlebih dahulu memasang pemacu port bersiri khusus untuk kenal pasti kabel data port bersiri USB-RS485, jika tidak komputer hos perisian dan modul sumber cahaya tidak boleh disambungkan dengan betul dan disampaikan. Sila tanya Box Optronics untuk pemandu.

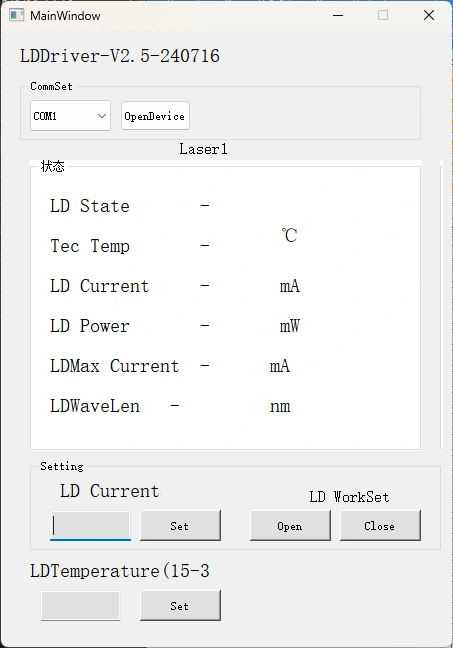

Step5. Perisian kawalan: Box Optronics menyediakan arahan bersiri atau perisian PC untuk mengawal arus LD dan suhu LD bagi Laser Pam Raman 1457nm Sumber. Pilih port yang betul, tetapkan arus dan suhu, kemudian klik butang buka. (Untuk mengelakkan kerosakan, naikkan arus pemacu perlahan-lahan pada operasi awal. Jangan gunakan arus penuh dengan serta-merta.)

Langkah 6. Selepas digunakan, klik butang tutup, matikan bekalan kuasa, dan putuskan sambungan sambungan gentian.

Memesan maklumat

cth: BSLD-1457-4HSM-FA-M

(Maklumat pesanan: Sumber Laser Pam Raman 1457nm, output 400mW kuasa, dengan gentian SMF-28e, penyambung FC/APC, pakej modul).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran Ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10-15 hari bekerja untuk pengeluaran. (Jika ada beberapa dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi dan Penyelenggaraan

● Tidak disyorkan untuk memasukkan atau mengeluarkan gentian optik dengan kerap penyambung pada kedua-dua hujung input dan output, untuk mengelakkan habuk pencemaran—yang boleh menyebabkan peningkatan kehilangan sisipan—atau pembakaran muka hujung penyambung gentian.

● Bersihkan penyambung gentian dengan lap bebas lin dan periksa dengan a pengesan muka hujung gentian sebelum sambungan. Sentiasa sambung/putuskan sambungan gentian tanpa kuasa untuk mengelakkan pembakaran hujung muka. Penyambung gentian optik mestilah ditutup dengan penutup habuk.

● Jika gentian keluaran perlu disambungkan ke gentian lain, ia adalah disyorkan untuk menggunakan splicer gabungan.

● Sila ambil langkah berjaga-jaga terhadap kelembapan, habuk dan kakisan; kedai di tempat yang kering.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
