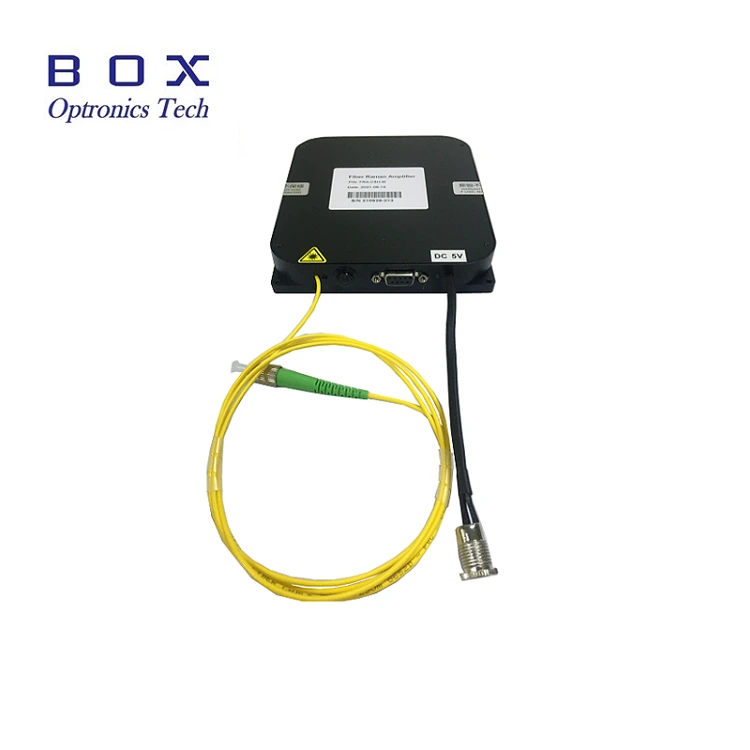

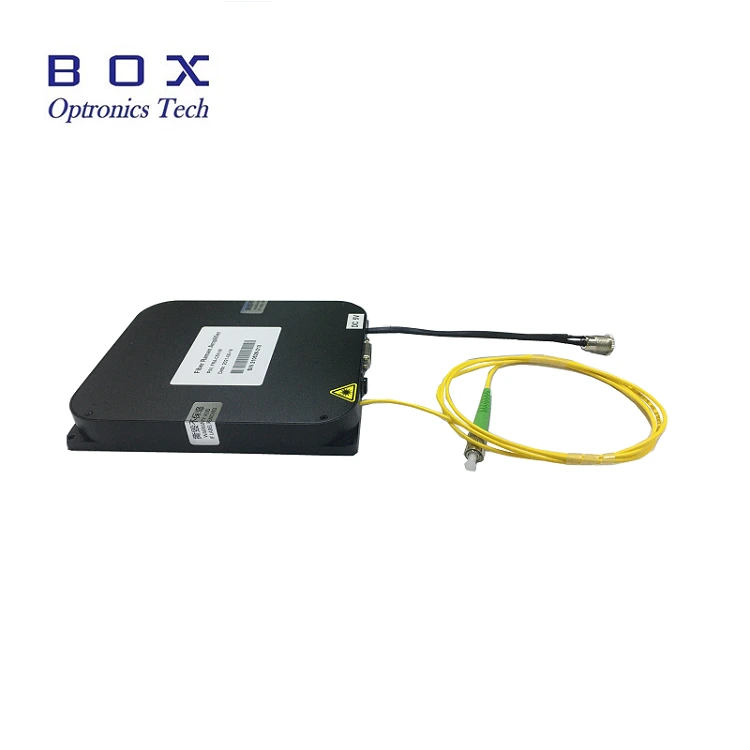

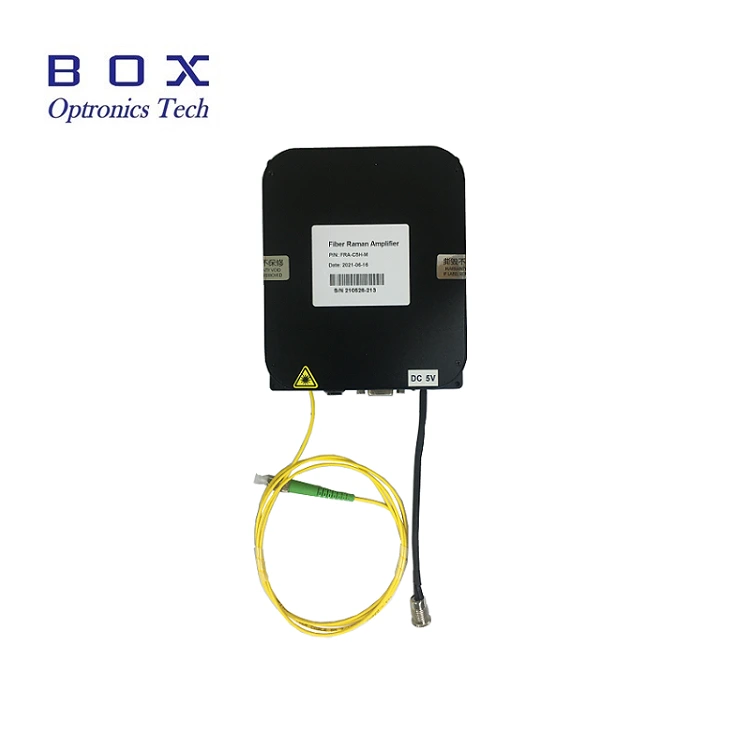

Modul Laser Diod Pam 980nm dengan Pemacu Terbina dalam Litar direka khas untuk komunikasi optik, penguatan gentian, dan penyelidikan optik bukan linear. Ia menyepadukan cip laser, litar pemacu, unit perlindungan kawalan suhu, dan struktur keluaran gentian dalam satu, dengan no pemacu luaran diperlukan, pasang dan main. 200mW/ 400mW/ 600mW tersedia. SM gentian dan gentian PM adalah pilihan. Waranti 1 tahun. Apabila menggunakan sumber laser modul untuk masa yang lama, pastikan anda mempertimbangkan pelesapan haba. Letakkan modul pada sink haba.
|
Parameter |
Unit |
Nilai |
Nota |
|
Panjang gelombang operasi |
nm |
974±1, 976±1 |
|
|
Kuasa keluaran |
mW |
200-700 |
|
|
Ketidakstabilan kuasa (15 minit jangka pendek) |
dB |
≤±0.02 |
|
|
Ketidakstabilan kuasa (8 jam jangka panjang) |
dB |
≤±0.05 |
|
|
Penyambung |
- |
FC/APC |
|
|
Jenis gentian |
- |
Hi1060/PM980 |
|
|
Dimensi |
mm |
195(W)×220(D)×120(H) |
Atas bangku |
|
Dimensi |
mm |
150(W)×125(D)×20(H) |
Modul |
|
Bekalan kuasa |
V |
AC 110~240V, <20W |
Atas bangku |
|
Bekalan kuasa |
V |
DC 5V/4A, <15W |
Modul |
|
Pelesapan kuasa |
W |
≤ 60 |
|
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
|
Suhu penyimpanan |
℃ |
-40 ~ +85 |
|
● Litar pemacu bersepadu terbina dalam, tiada luaran papan pemandu diperlukan.
● Saiz padat dan kecil, sesuai untuk integrasi dan pemasangan yang mudah.
● Kuasa dan kestabilan spektrum.
● Antara muka komunikasi adalah serasi.
● Sumber pam untuk penguat gentian (EDFA).
● Peralatan penderiaan laser.
● Penghantaran komunikasi gentian optik sistem.
● Pengesanan biologi.

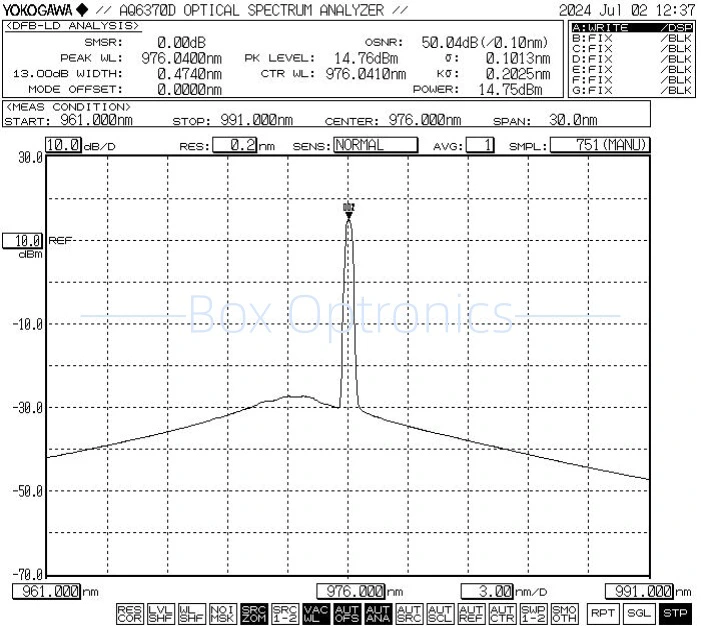

● Spektrum biasa: 976nm

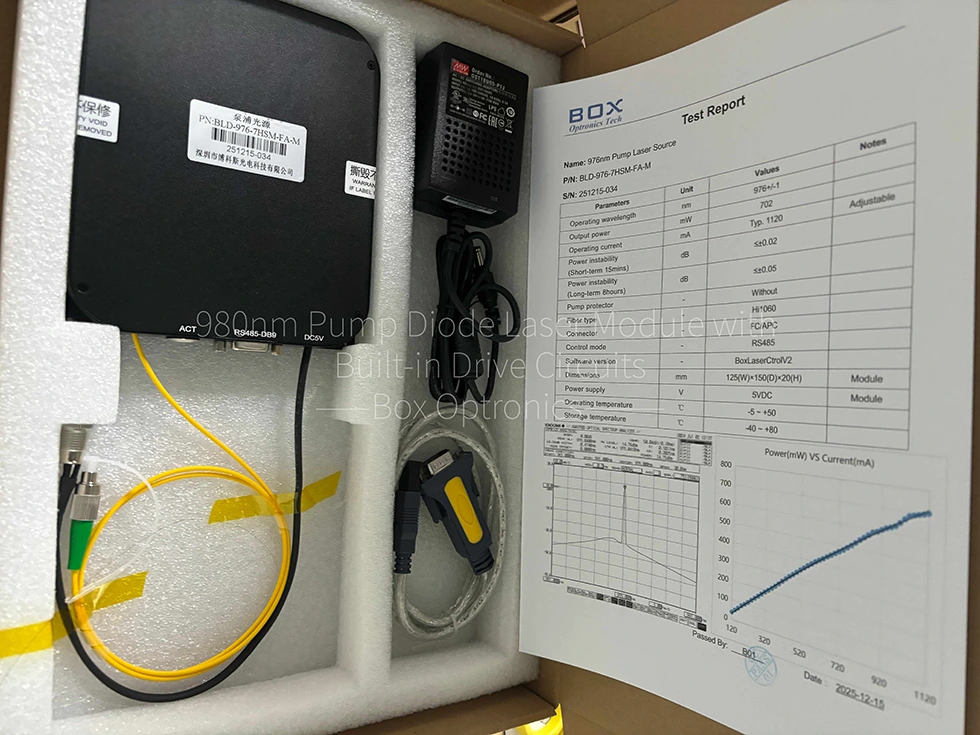

● Aksesori Standard
|
|
Aksesori |
Kuantiti |
|
1 |
Sumber laser pam (Hos Modul) |
1 |
|
2 |
Kabel Data USB-RS485 DB9 |
1 |
|
3 |
Penyesuai Kuasa (Pilihan) |
1 |
|
4 |
Laporan Ujian Produk |
1 |
Langkah 1. Membongkar: Sebelum pemasangan, semak sama ada semua aksesori lengkap, termasuk modul sumber laser Pam, USB kabel data, penyesuai kuasa, laporan ujian, dsb.
Step2.Bekalan kuasa: Disambungkan ke DC bekalan kuasa pensuisan atau bekalan kuasa terkawal yang memenuhi kuasanya keperluan bekalan. Gunakan hanya penyesuai kuasa yang dipadankan asal (DC5V atau DC12V). Penyesuai kuasa yang tidak betul boleh merosakkan sumber cahaya. (Penyesuai kuasa dibekalkan mengikut piawaian voltan tempatan.)
Step3.Menyambung gentian output: Buka penutup habuk pada penyambung gentian atau bebibir, periksa muka hujung gentian, dan sambungkan gentian atau sambung gentian ke peranti atau meter kuasa untuk diuji selepas mengesahkan bahawa tiada pencemaran dan kerosakan.
Setp4.Sambung ke komputer hos: Gunakan Kabel Data USB-RS485 DB9 untuk menyambungkan Modul Laser Diod Pam 980nm dengan Litar Pemacu Terbina dalam dan komputer; komputer mesti terlebih dahulu memasang a pemacu port bersiri khusus untuk mengenal pasti kabel data port bersiri USB-RS485, jika tidak perisian komputer hos dan modul sumber cahaya tidak boleh dihubungkan dan disampaikan dengan betul. Sila tanya Box Optronics untuk pemandu.

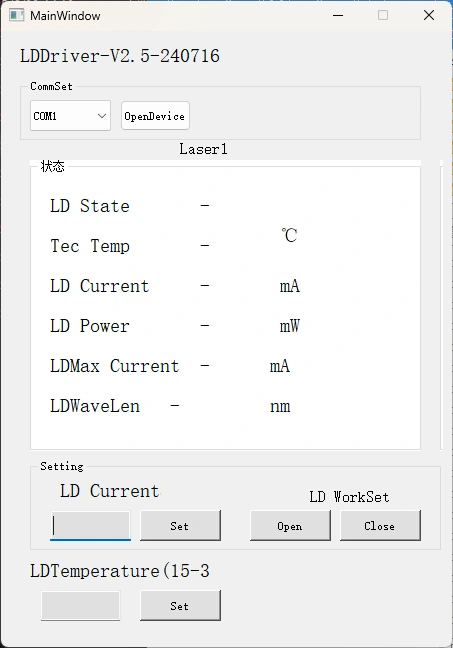

Step5. Perisian kawalan: Box Optronics menyediakan arahan bersiri atau perisian PC untuk mengawal arus LD dan suhu LD bagi Modul Laser Diod Pam 980nm dengan Litar Pemacu Terbina dalam. Pilih port yang betul, tetapkan arus dan suhu, kemudian klik butang buka. (Untuk mengelakkan kerosakan, tingkatkan pemacu arus perlahan pada operasi awal. Jangan gunakan arus penuh dengan serta-merta.)
Langkah 6. Selepas digunakan, klik butang tutup, matikan bekalan kuasa, dan putuskan sambungan sambungan gentian.
|
Nama |
Panjang gelombang |
Kuasa keluaran |
Jenis gentian |
Penyambung |
Dimensi |
Pelindung pam |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
Sumber Laser Pam |
974: 974nm 976: 976nm |
2H: 200mW 4J: 400mW 6H: 600mW Lain-lain |
SM: Hai1060 PM: PM980 |
FA: FC/APC SA: SC/APC Lain-lain |
M: Modul B: Atas bangku |
Null:tanpa P1: Melindungi daripada 1064nm P5: Melindungi daripada 1550nm |
cth: BLD-976-6HSM-FA-MP1
(Maklumat pesanan: Modul Laser Diod Pam 980nm dengan Terbina dalam Litar Pemacu, 976nm, kuasa keluaran 600mW, dengan gentian SM Hi1060, FC/APC penyambung, perlindungan terhadap cahaya pantulan 1064 nm, pakej modul).
*Dilengkapi dengan pelindung pam, pengecilan kuasa keluaran ialah 10–15%.
Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com
● Syarat sebut harga
(1) EXW:
Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.
(2) DAP:
Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.
● Syarat pembayaran
PayPal dan T/T tersedia.
Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)
Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.
● Apabila menggunakan modul sumber cahaya untuk tempoh yang lama, pastikan anda pertimbangkan pelesapan haba dan pengudaraan dengan memasang modul pada haba tenggelam.
● Apabila dimulakan, pastikan kedua-dua suis kuasa dan suis suis kunci berada dalam kedudukan "mati", kemudian sambungkan bekalan kuasa. Apabila menutup, matikan suis kunci dahulu; tunggu sehingga penunjuk lampu telah padam sebelum memutuskan sambungan bekalan kuasa. Tak pernah langsung memotong kuasa semasa peralatan sedang beroperasi.
● Elakkan palam/cabut plag penyambung gentian secara kerap untuk mengelakkan pengumpulan habuk dan kerosakan muka hujung.
● Bersihkan penyambung gentian dengan lap bebas lin dan periksa dengan a pengesan muka hujung gentian sebelum sambungan. Sentiasa sambung/putuskan sambungan gentian tanpa kuasa untuk mengelakkan pembakaran hujung muka. Tutup penyambung yang tidak digunakan dengan penutup habuk.
● Simpan peralatan dalam persekitaran yang kering dan bebas lembapan.
● Tempoh Waranti:
Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.
● Pengecualian daripada Waranti Percuma:
Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:
(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.
(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.
(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.
(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.
(5) Label waranti yang diubah atau tidak lengkap pada perumahan.
(6) Kerosakan atau kehilangan semasa pengangkutan.

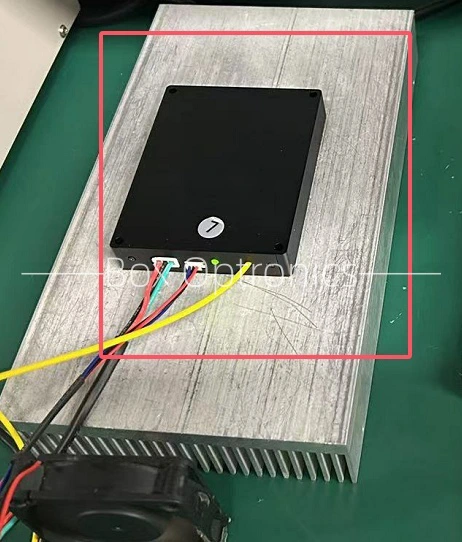

*pelesapan haba untuk kegunaan jangka panjang
