Diod Laser Pam Sejuk TEC 980nm

Jadual Kandungan

1. Pengenalan Diod Laser Pam Sejuk TEC 980nm

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Contoh pembungkusan

6. Maklumat Pesanan

7. Lembaran data dan lembaran ujian

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

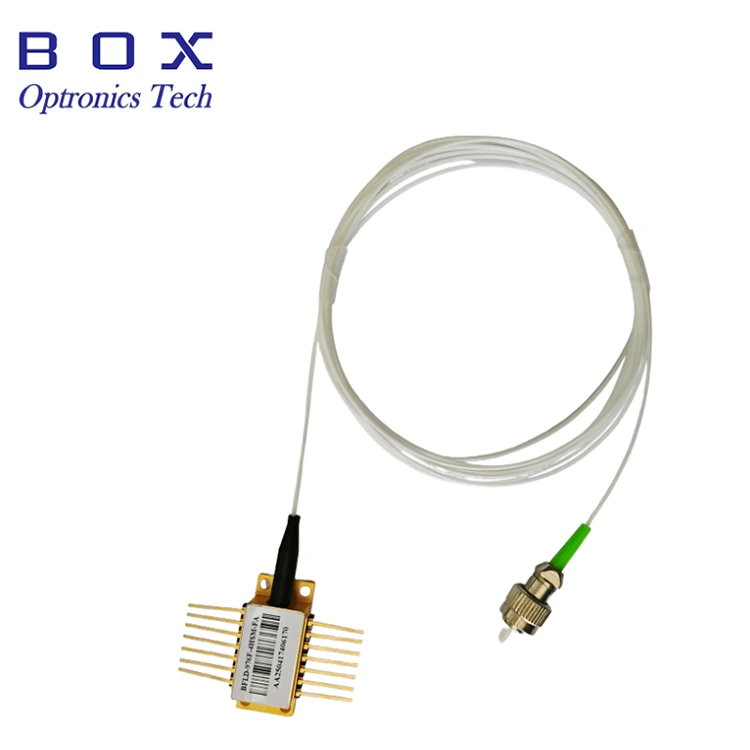

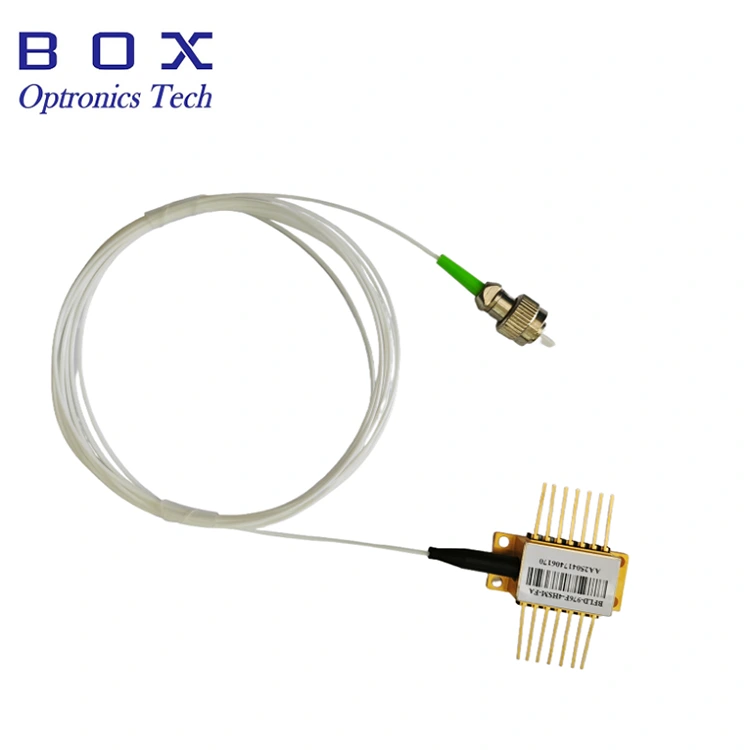

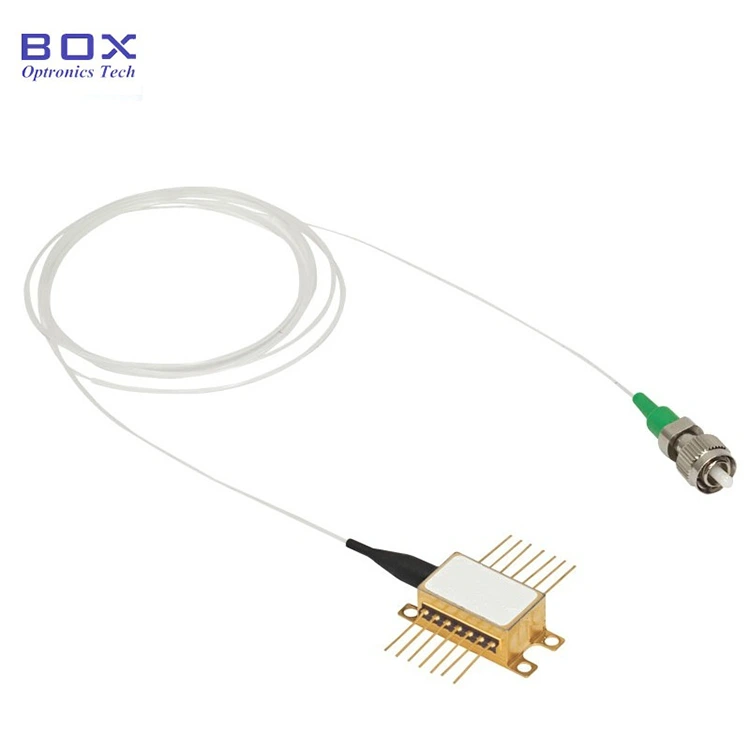

980nm TEC-Cooled Pump Laser Diod ialah komponen optoelektronik berprestasi tinggi untuk komunikasi optik, penguat gentian dan pengepaman laser. Penyejukan TEC terbina dalam memastikan output yang stabil. Panjang gelombang tengah ialah 974nm atau 976nm, pilihan. Pakej rama-rama 14-pin. Kuasa keluaran 200mW/ 400mW/ 600mW. Pigtailed dengan gentian SM atau gentian PM. Waranti 12 bulan. Peranti ini sensitif kepada elektrik statik. Langkah perlindungan anti-statik untuk peranti mesti dipatuhi dengan ketat.

Spesifikasi Produk

Ciri-ciri Produk

Kuasa operasi bebas kink sehingga 600mW.

Gentian SM dan gentian PM adalah pilihan.

Penstabilan parut Fiber Bragg.

Penyejuk TEC, termistor dan diod monitor bersepadu.

Aplikasi Produk

Pengepaman penguat gentian.

Penderiaan & pengukuran.

Penghantaran CATV.

Sistem DWDM.

Sistem femtosaat.

Butiran Produk

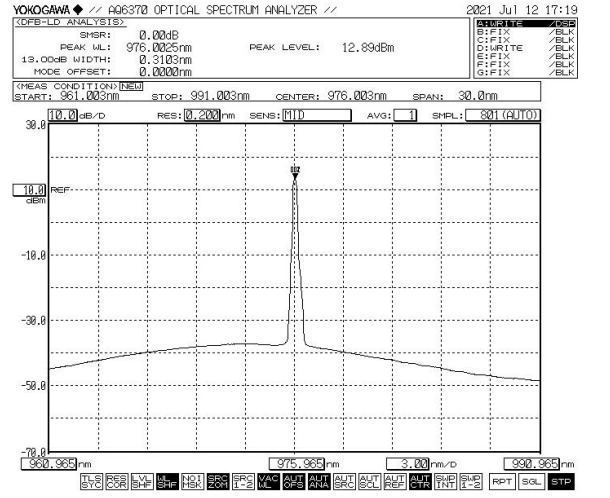

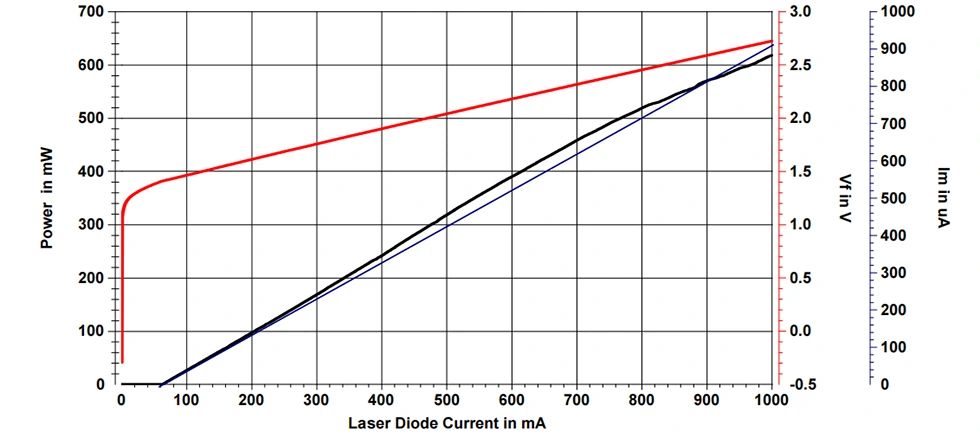

Spektrum biasa & PIV: 976nm, Toleransi WL +/-1nm, 600mW

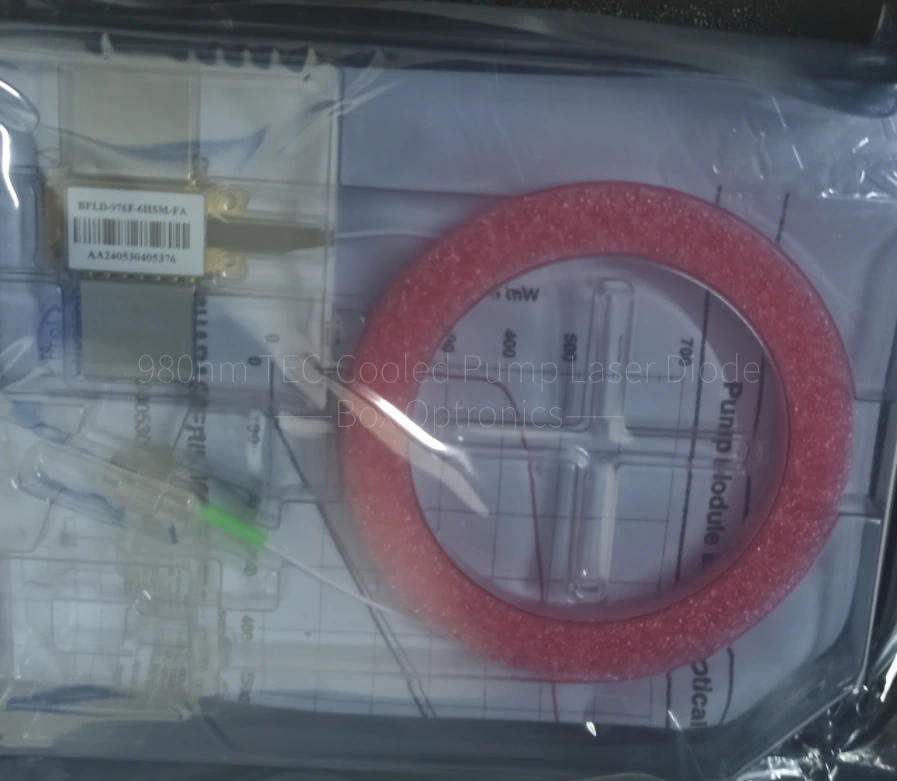

Contoh pembungkusan

*Peranti kendiri; tiada pemandu terbina dalam (pemandu luaran pilihan).

Maklumat pesanan

cth: BFLD-976F-6HSM-N0

(Maklumat pesanan: 980nm TEC-Cooled Pump Laser Diod, pakej rama-rama, 976nm, dengan FBG, kuasa keluaran 600mW, gentian SM, tanpa penyambung, gentian kosong).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran Ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan pembayaran

Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan menggunakan EXW. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk.

Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi

Semasa beroperasi, peranti ini mengeluarkan pancaran laser intensiti tinggi; jangan lihat terus ke muka hujung gentian, kerana berbuat demikian boleh menyebabkan kecederaan mata.

Peranti ini sensitif elektrostatik; oleh itu, pematuhan ketat terhadap langkah perlindungan anti-statik diperlukan semasa pembungkusan, pengangkutan dan penggunaan. Selain itu, langkah berjaga-jaga mesti diambil untuk mengelakkan lonjakan bekalan kuasa, kerana kegagalan berbuat demikian boleh mengakibatkan kerosakan kekal pada peranti (cth., memastikan peralatan dibumikan dengan betul dan memakai tali pergelangan tangan anti-statik).

Gentian optik adalah rapuh; jangan gunakan gentian untuk menarik peranti. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik pada lengan yang terletak di bahagian belakang perumah peranti. Untuk peranti yang dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau pengalihan keluar.

Jika pin memerlukan pematerian, suhu pematerian tidak boleh melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Perhatian khusus mesti diberikan kepada perkara berikut: semasa proses pematerian, peranti mestilah dalam keadaan tidak berkuasa, dan besi pematerian mesti dibumikan dengan betul.

Sebelum menghidupkan semua komponen, mula-mula aktifkan penyejuk, kemudian teruskan dengan langkah peningkatan kuasa tambahan untuk mengelakkan cip menjadi terlalu panas dan terlebih beban.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Walau bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam kes berikut dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.

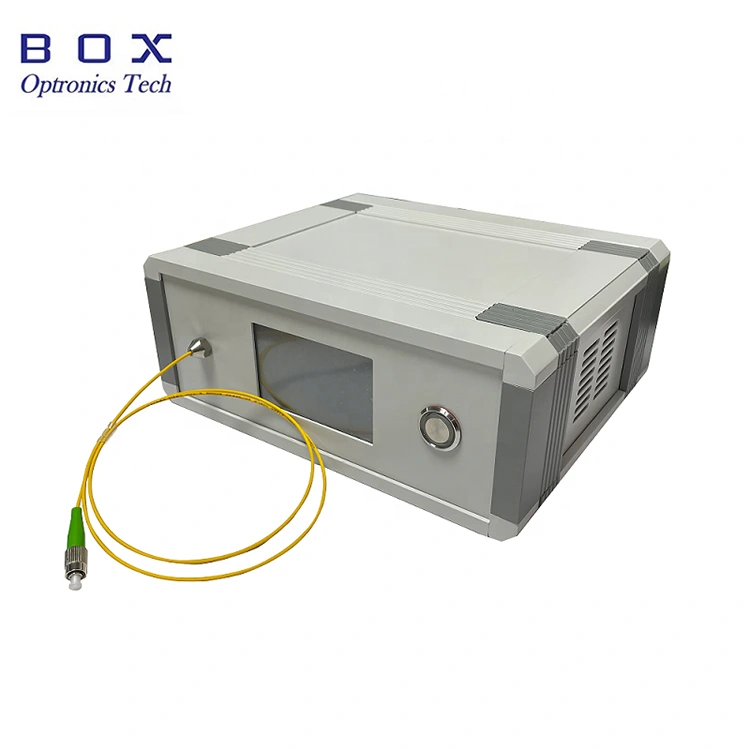

Tersedia dalam pakej atas bangku dengan paparan skrin sentuh; memancarkan cahaya serta-merta apabila dihidupkan.
