1. Pengenalan Sumber Laser 808nm
2. Spesifikasi Teknikal
3. Ciri-ciri Produk
4. Aplikasi Biasa
5. Soalan Lazim
6. Maklumat Pesanan
7. Lembaran Data
8. Syarat sebut harga dan pembayaran
9. Masa utama
10. Panduan Operasi
11. Nota Operasi dan Penyelenggaraan
12. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

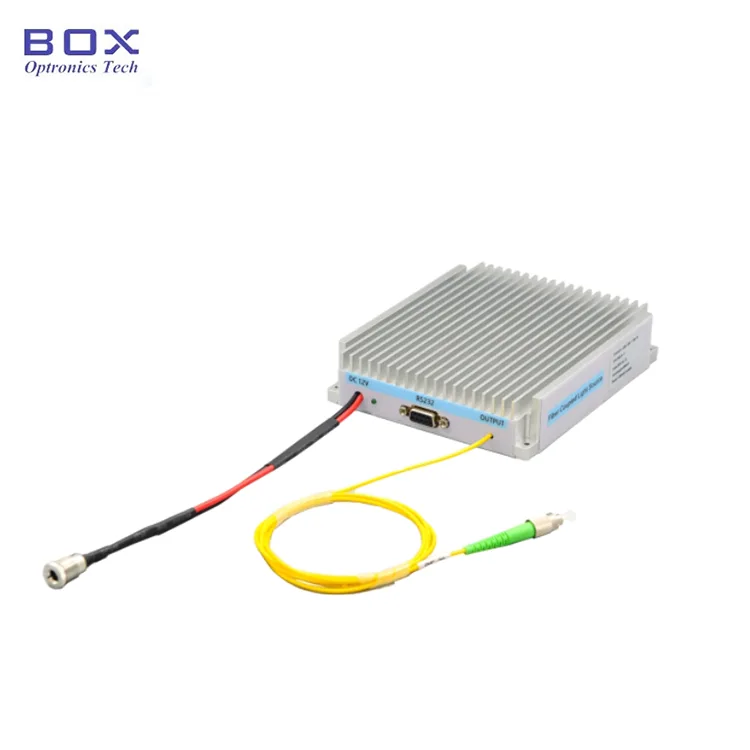

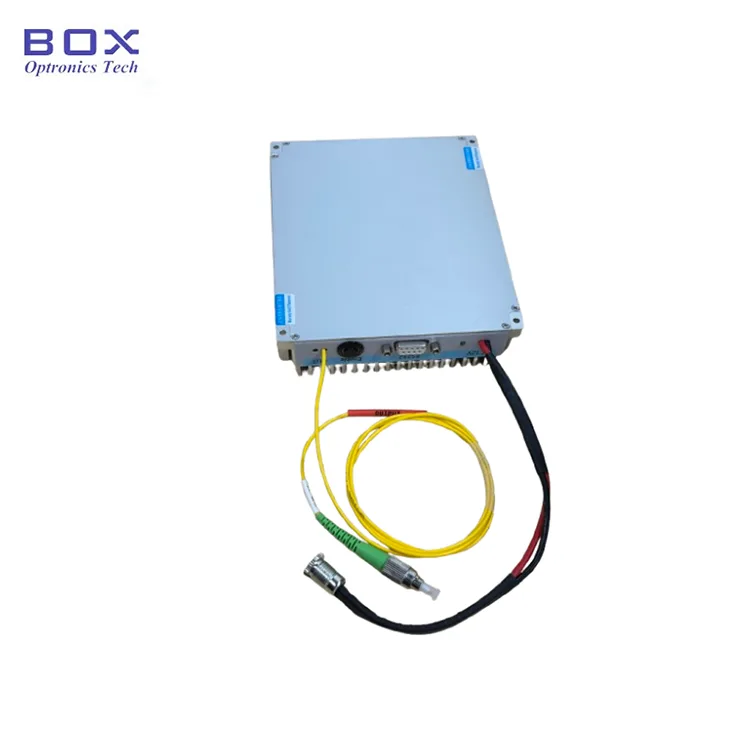

Sumber Laser 808nm diasaskan pada cip laser semikonduktor berprestasi tinggi, dengan 105/125um atau 200/220um 0.22N keluaran berganding Amultimodefiber, dan litar pemacu arus malar yang direka untuk memastikan operasi yang selamat dan stabil. Menawarkan kuasa keluaran 5W, 10W dan 20W. Menyediakan kawalan atau arahan hos PC untuk pengendalian dan penyepaduan. Sesuai untuk aplikasi dalam pengepaman laser gentian, bioperubatan, dan sebagainya. Semasa penggunaan jangka panjang, perhatian harus diberikan kepada pelesapan haba sumber laser.
|
Parameter |
Unit |
Min. |
Taip. |
Maks. |
Nota |
|
Panjang gelombang operasi |
nm |
803 |
808 |
813 |
|
|
Kuasa keluaran |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
Mod pengendalian |
- |
CW |
|
||
|
Ketidakstabilan kuasa |
dB |
≤±0.02 (15min.); ≤±0.05 (8jam) |
≤±0.5%; ≤±1.2% |
||
|
Jenis gentian |
- |
105/125 atau 200/220 |
0.22NA |
||
|
Penyambung gentian |
- |
FC/PC atau SMA |
|
||
|
Antara muka komunikasi |
- |
DB9 Perempuan(RS232) |
|
||
|
Dimensi |
mm |
125(L)×150(W)×31(H) |
Modul |
||
|
mm |
195(W)×220(D)×120(H) |
Atas bangku |
|||
|
Bekalan kuasa |
VDC |
12V/15A |
Modul |
||
|
VAC |
100–240VAC |
Atas bangku |
|||
|
Suhu operasi. |
℃ |
+15 ~ +50 |
|
||
|
Suhu penyimpanan |
℃ |
-30 ~ +70 |
|
||
● Kuasa keluaran tinggi;
● Mudah dikendalikan atau penyepaduan;
● Sediakan penyambung FC/UPC atau SMA905.
● Pengepaman laser gentian; l
● Bioperubatan;
● Pemprosesan laser bahan.
● Apakah toleransi panjang gelombang biasa?
Panjang gelombang tengah biasanya 808nm±5nm. Kawalan panjang gelombang yang lebih sempit harus disesuaikan.
● Adakah laser sesuai untuk operasi gelombang berterusan (CW)?
ya. Sumber laser direka untuk operasi CW yang stabil dan juga boleh menyokong pelarasan arus dan kuasa melalui perisian hos PC.
● Bolehkah kuasa output dilaraskan?
ya. Kuasa output boleh dilaraskan melalui arus pemacu. Versi atas bangku biasanya menyokong pelarasan kuasa panel hadapan dan versi Modul menyokong kawalan perisian atau arahan hos PC.
● Apakah kaedah penyejukan yang tersedia?
Diletakkan pada sink haba untuk penyejukan sentuhan. Atau penyejukan kipas.
● Untuk apakah sumber laser kuasa tinggi berbilang mod 808nm?
Sumber laser kuasa tinggi berbilang mod 808nm digunakan secara meluas dalam pengepaman laser DPSS, instrumentasi bioperubatan, pengujaan pendarfluor, spektroskopi, penderiaan optik, penyelidikan saintifik dan sistem laser industri.
|
Nama |
Panjang gelombang |
Kuasa keluaran |
Jenis gentian |
Penyambung |
Pakej |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-X |
|
Sumber laser |
808:808nm |
05:5W 10:10W 20:20W |
M1:105/125um M2:200/220um Lain-lain |
FU:FC/UPC SMA:SMA905 Lain-lain |
M: Modul B: Atas bangku |
cth: BFL-808-05M1-FU-M
(Maklumat pesanan: Sumber Laser 808nm, kuasa keluaran 5W, dengan gentian 105/125um, penyambung FC/UPC, pakej modul).
Untuk keperluan tersuai lain, sila hubungi:sales06@boxoptronics.com
● Syarat sebut harga
(1) EXW:
Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan menggunakan EXW. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.
(2) DAP:
Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk.
(3) Lain-lain
● Syarat pembayaran
PayPal dan T/T tersedia.
Pengeluaran: 10-15 hari bekerja. (Jika ada stok, ia akan dihantar dengan lebih cepat.)
Logistik antarabangsa: 3-5 hari bekerja.
Langkah1. Membongkar: Sebelum memasang, semak sama ada semua aksesori lengkap, termasuk modul sumber laser, kabel data USB, penyesuai kuasa, laporan ujian, dsb.
Langkah2. Menyambung Kord Tampalan Gentian: Tanggalkan penutup habuk daripada penyambung atau penyesuai gentian, dan sambungkan kord tampal gentian -atau gentian yang disambung - ke peranti yang sedang diuji atau peralatan meter kuasa.
Langkah3. Sambungkan Bekalan Kuasa dan Kabel Bersiri: Masukkan kord kuasa ke dalam port kuasa sumber laser dan gunakan kabel isyarat untuk menyambungkan komputer hos kepada laser. Nota: Untuk kabel isyarat USB-485 DB9, pemacu mesti dipasang pada komputer terlebih dahulu; Box Optronics akan menyediakannya.
Setp4. Kuasa Hidup: Lampu penunjuk menyala, dan laser mula beroperasi. Pada ketika ini, nilai arus operasi dan kuasa laser sepadan dengan parameter yang ditetapkan melalui perisian hos sebelum penutupan terakhir; jika pelarasan diperlukan, ia boleh diubah suai dan disimpan dalam perisian hos.

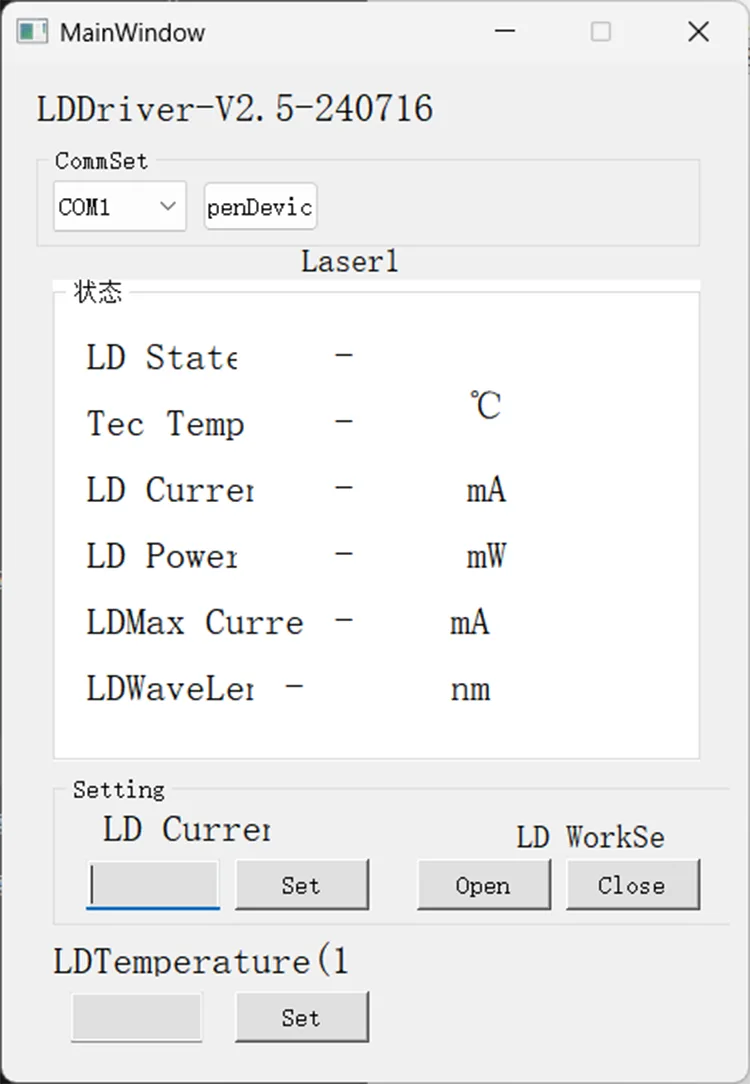

Langkah5. Perisian kawalan: Box Optronics menyediakan arahan bersiri atau perisian PC untuk mengawal arus LD dan suhu LD bagi Sumber Laser 808nm. Pilih port yang betul, tetapkan arus dan suhu, kemudian klik butang buka. (Untuk mengelakkan kerosakan, naikkan arus pemacu perlahan-lahan pada operasi awal. Jangan gunakan arus penuh dengan segera.)
Langkah6. Tutup: Setelah selesai digunakan, matikan laser dan gantikan penutup habuk gentian dengan selamat. Untuk mengelakkan keluaran laser berkuasa tinggi secara tiba-tiba -yang boleh merosakkan komponen optik -apabila menghidupkan semula peranti, disyorkan untuk melaraskan paras kuasa kepada sifar dahulu sebelum mematikan bekalan kuasa.

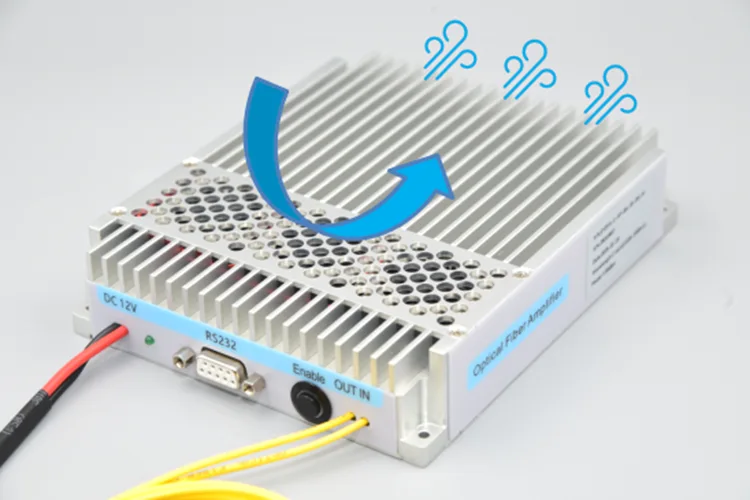

● Semasa penggunaan jangka panjang, perhatian harus diberikan kepada pelesapan haba sumber laser. Sumber laser hendaklah dipasang pada sink haba dan disejukkan oleh kipas.
● Apabila dimulakan, mula-mula pastikan kedua-dua suis kuasa dan suis kekunci dimatikan, kemudian sambungkan bekalan kuasa. Apabila menutup, matikan suis kekunci dahulu, dan cabut bekalan kuasa hanya selepas lampu penunjuk telah dipadamkan; jangan sekali-kali memutuskan kuasa secara langsung semasa peralatan sedang beroperasi.
● Tidak disyorkan untuk memasukkan dan menanggalkan penyambung gentian optik dengan kerap, kerana ini meningkatkan risiko pencemaran habuk dan kemungkinan kerosakan pada muka hujung penyambung.

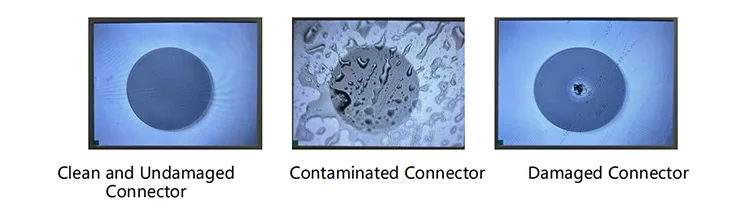

● Sebelum menyambungkan penyambung gentian optik, ia mesti disapu bersih menggunakan kertas kanta bebas lin. Adalah penting untuk menggunakan pemeriksa muka hujung gentian untuk mengesahkan kebersihannya sebelum menyambungkannya melalui bebibir; jika tidak, muka hujung penyambung mungkin terbakar apabila laser diaktifkan. Apabila menyambungkan bebibir, pastikan operasi dilakukan tanpa sebarang penghantaran cahaya aktif. Apabila tidak digunakan, sila pastikan penutup habuk diletakkan dengan selamat di atas penyambung gentian.
● Sila ambil langkah berjaga-jaga terhadap kelembapan; simpan di tempat yang kering.
● Tempoh Waranti:
Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.
● Pengecualian daripada Waranti Percuma:
Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Walau bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam kes berikut dalam tempoh jaminan:
(1) Kerosakan yang disebabkan oleh faktor semula jadi (mis., kilat, habuk) atau pengaruh persekitaran.
(2) Pincang fungsi disebabkan oleh pengendalian yang tidak betul oleh pengguna.
(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.
(4) Pembubaran, pengubahsuaian atau pembaikan tanpa kebenaran.
(5) Label jaminan yang diubah atau tidak lengkap pada perumahan.
(6) Kerosakan atau kehilangan semasa pengangkutan.
