Modul Laser Boleh Ditala C-Band

Gambaran Keseluruhan Produk-C-Band Modul Laser Tunable

Modul Laser Tunable C-Band (Siri ATLS4 / HTLS4) daripada Box Optronics ialah modul laser boleh melaras bersepadu yang padat meliputi julat panjang gelombang C-band penuh dan output berganding gentian.

Model ATLS4 dioptimumkan untuk penalaan panjang gelombang ketepatan, memberikan saiz langkah panjang gelombang biasa 10 malam, ≤100 µs masa penukaran panjang gelombang dan prestasi lebar talian sempit di bawah 5 MHz. Ia sesuai untuk aplikasi yang memerlukan ketepatan spektrum tinggi, termasuk soal siasat FBG, pencirian penapis optik jalur sempit, ujian komponen DWDM dan pengukuran fotonik ketepatan.

Model HTLS4 direka bentuk untuk aplikasi pengimbasan panjang gelombang pantas, menampilkan tindak balas penalaan panjang gelombang pantas hingga 1 µs, keupayaan pengimbasan berkelajuan tinggi melebihi 1000 nm/s dan lebih kurang 1 MHz lebar talian. Ia dioptimumkan untuk penderiaan FBG dinamik, ujian komponen optik throughput tinggi dan aplikasi pemerolehan spektrum pantas.

Kedua-dua model berkongsi pakej mekanikal, antara muka elektrik dan konfigurasi output gentian yang sama, membolehkan pereka bentuk sistem memilih gred prestasi yang sesuai berdasarkan keperluan aplikasi tanpa mengubah reka bentuk penyepaduan mekanikal atau elektrik.

Ciri Utama-C-Band Modul Laser Tunable

• Julat penalaan panjang gelombang C-band lebar: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• Ketepatan panjang gelombang tinggi: ±10pm mutlak, ±2pm kestabilan, <3pm kebolehulangan

• Kelajuan penalaan pantas: ≤100µs (ATLS4) / ≤1µs (HTLS4) setiap langkah

• Kelajuan pengimbasan tinggi: >40nm/s pada langkah 10 malam (ATLS4) / >1000nm/s pada langkah 20 malam (HTLS4)

• Langkah panjang gelombang halus: 10 malam biasa (ATLS4) / 20 malam biasa (HTLS4)

• Kuasa output tinggi: >10dBm(10mW) merentas julat penalaan penuh

• Kestabilan kuasa yang sangat baik: ±0.05dBm

• Kerataan kuasa yang baik: ≤±0.3dB

• Nisbah penindasan mod sisi tinggi: >35dB (ATLS4) / >40dB (HTLS4)

• Bunyi intensiti relatif rendah: <-135dB/Hz

• Lebar talian sempit: <5MHz (ATLS4) / ~1MHz biasa (HTLS4), statik

• Output penyambung gentian FC/APC standard

• Faktor bentuk modul padat: 134x104x21mm

• Bekalan DC 5V, penggunaan kuasa biasa <5W

• Julat suhu operasi yang luas: -20°C hingga +65°C

Aplikasi Biasa-C-Band Modul Laser Boleh Ditari

• Sistem penyahmodulatan dan soal siasat Fiber Bragg grating (FBG).

• Pengujian dan pencirian peranti pasif optik (kehilangan sisipan, kehilangan pulangan, tindak balas penapis)

• Pengujian pemultipleks pembahagian komponen dan panjang gelombang DWDM

• Sistem penderiaan gentian optik untuk pengukuran suhu, ketegangan dan getaran

• Pemantauan kesihatan struktur jambatan, terowong, saluran paip dan bilah turbin angin

• Sumber laser boleh tala untuk pengukuran dan analisis spektrum optik

• Penyelidikan dan pembangunan dalam makmal fotonik dan komunikasi optik

• Penyepaduan OEM ke dalam peralatan ujian dan pengukuran optik

Spesifikasi Produk-C-Band Modul Laser Tunable

Spesifikasi Optik dan Panjang Gelombang

Spesifikasi Mekanikal dan Elektrik

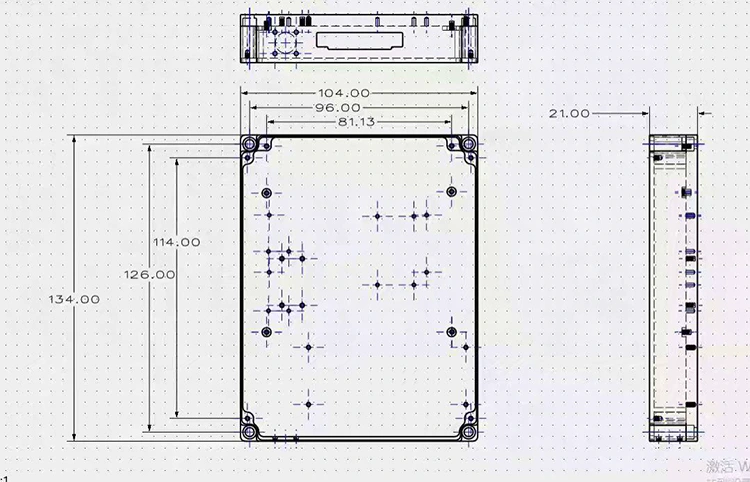

Dimensi Pakej-C-Band Modul Laser Tunable

Dimensi Modul: 134mm (L) × 104mm (W) × 21mm (H)

Memesan Modul Laser Melaras Maklumat-C-Band

Nomenklatur Model

XTLS4-C-Band

Contoh: ATLS4-C-Band, HTLS4-C-Band

Soalan Lazim (FAQ)-C-Band Modul Laser Tunable

S: Apakah perbezaan antara model ATLS4 dan HTLS4?

J: ATLS4 dan HTLS4 berkongsi pakej mekanikal, antara muka elektrik dan output gentian yang sama, tetapi berbeza dalam kelajuan penalaan, saiz langkah dan prestasi lebar talian.

Versi standard ATLS4 menyediakan saiz langkah panjang gelombang 10 malam, masa penukaran panjang gelombang satu langkah ≤100 µs, kelajuan pengimbasan >40 nm/s (langkah 10 malam) dan lebar talian sempit <5 MHz, menjadikannya sesuai untuk pengukuran spektrum resolusi tinggi dan pencirian optik ketepatan.

Versi berkelajuan tinggi HTLS4 menyediakan≤1 µs masa pensuisan panjang gelombang satu langkah dan kelajuan pengimbasan >1000 nm/s dengan resolusi langkah panjang gelombang 20 pm, menjadikannya sesuai untuk soal siasat FBG pantas, pengesan gentian dinamik dan ujian komponen optik throughput tinggi.

Pilih model berdasarkan keperluan aplikasi anda untuk kelajuan pengimbasan, resolusi panjang gelombang dan nisbah isyarat kepada hingar.

S: Bolehkah sumber laser boleh tala ini digunakan untuk sistem soal siasat FBG?

A: Ya. Modul laser boleh tala ATLS4 dan HTLS4 sangat sesuai untuk sistem soal siasat FBG. Keupayaan penalaan panjang gelombang yang tepat, resolusi panjang gelombang tinggi dan output optik yang stabil membolehkan pengesanan tepat anjakan panjang gelombang FBG yang disebabkan oleh perubahan suhu, terikan dan getaran. ATLS4 dioptimumkan untuk analisis spektrum resolusi tinggi, manakala HTLS4 menyediakan keupayaan pengimbasan berkelajuan tinggi untuk penderiaan FBG dinamik dan pengukuran throughput tinggi.

S: Apakah kuasa keluaran dan kerataan kuasa?

J: Kedua-dua model memberikan kuasa keluaran >10dBm merentasi julat penalaan penuh, dengan kestabilan kuasa ±0.05dBm dan kerataan kuasa ≤±0.3dB. Gelung kawalan kuasa bersepadu mengekalkan kuasa keluaran yang konsisten apabila panjang gelombang ditala, mengurangkan ralat pengukuran yang disebabkan oleh variasi kuasa.

S: Apakah kuantiti pesanan minimum (MOQ)?

A: MOQ ialah 1 unit. Kami menyokong kuantiti pesanan yang fleksibel, daripada unit tunggal untuk R&D dan prototaip kepada pengeluaran volum untuk penyepaduan OEM. Hubungi pasukan jualan kami untuk harga tertentu pada kuantiti yang anda perlukan.

Modul Laser Boleh Ditala Lembaran Data-C-Band

Modul Laser Boleh Ditala ATLS4-C-Band

Modul Laser Boleh Ditala HTLS4-C-Band

Modul Laser Boleh Ditala Masa Lead-C-Band

• Pengeluaran standard:1~2 minggu

• Pesanan volum: Sila hubungi kami untuk mendapatkan jadual pengeluaran

• Pesanan tersuai: 3~4 minggu

• Penghantaran antarabangsa: ~5 hari bekerja (DHL/UPS/FedEx Express)

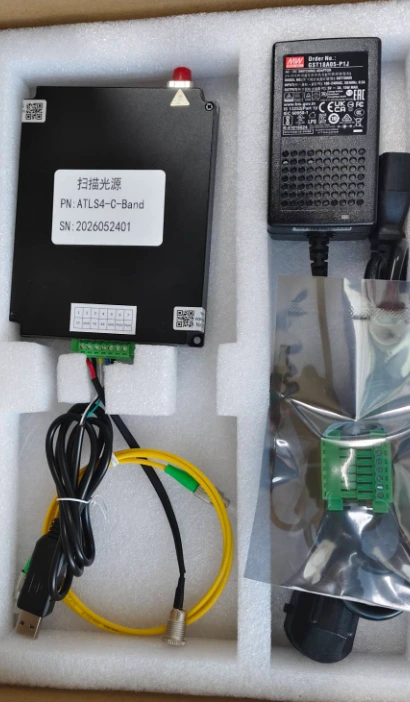

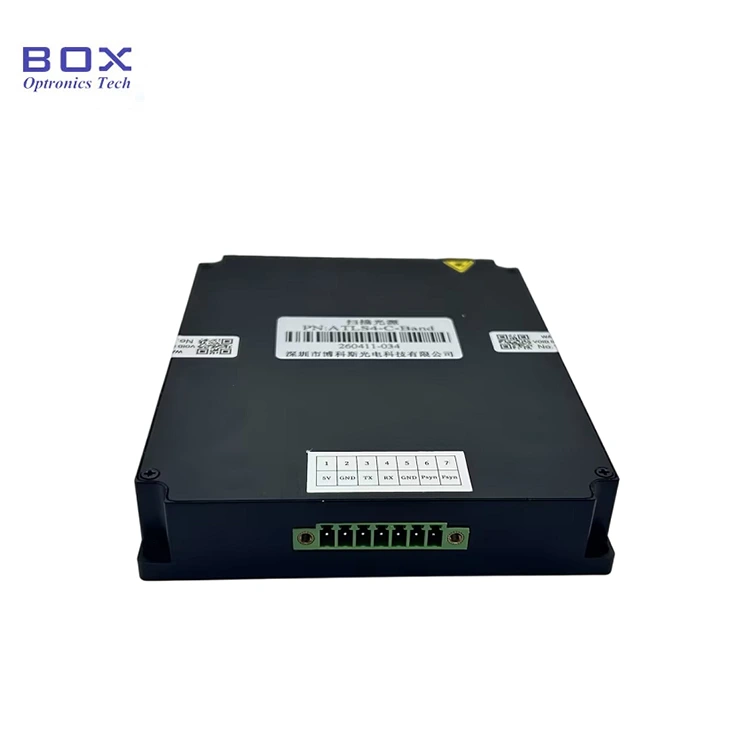

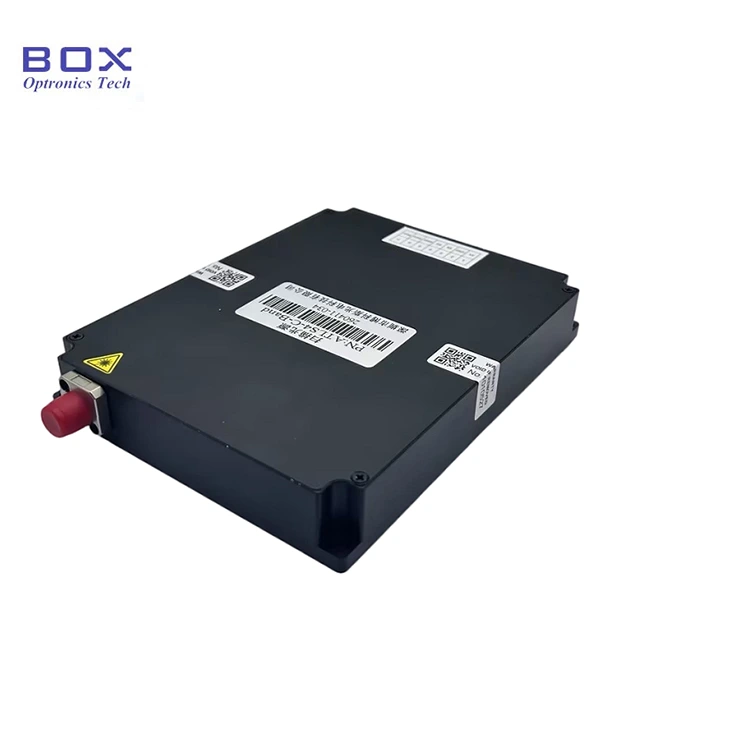

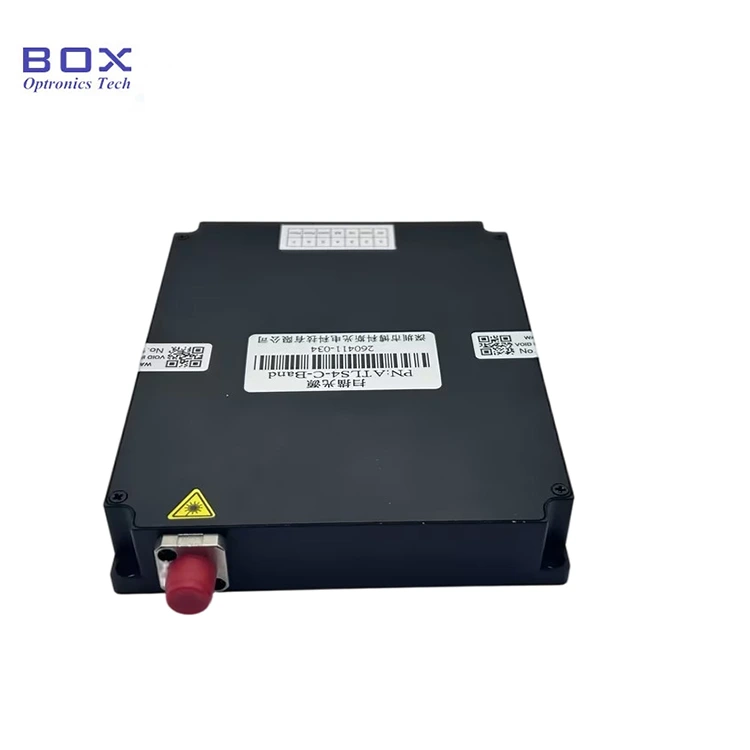

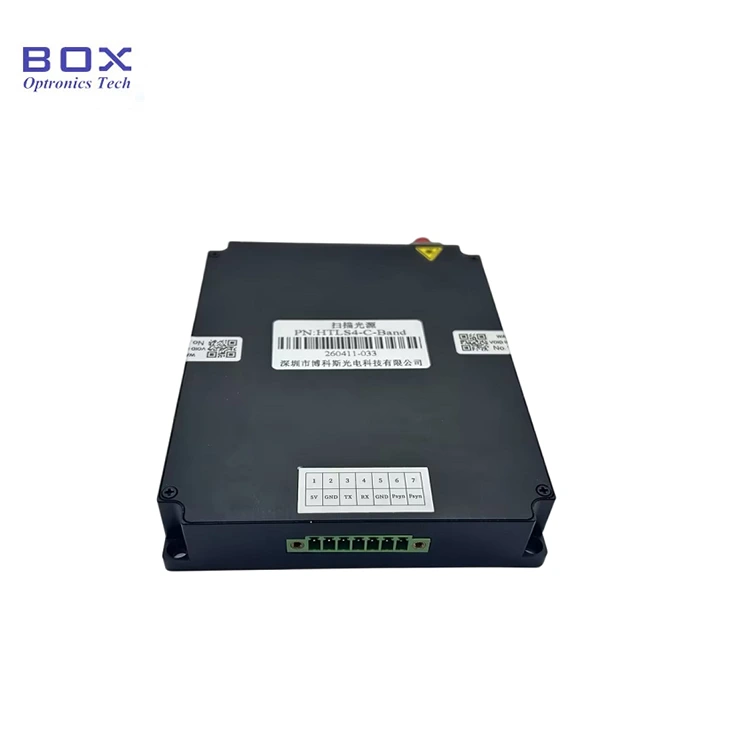

Foto produk sebenar-C-Band Tunable Laser Module
