Pengenalan Produk-Sumber Laser DFB berbilang saluran

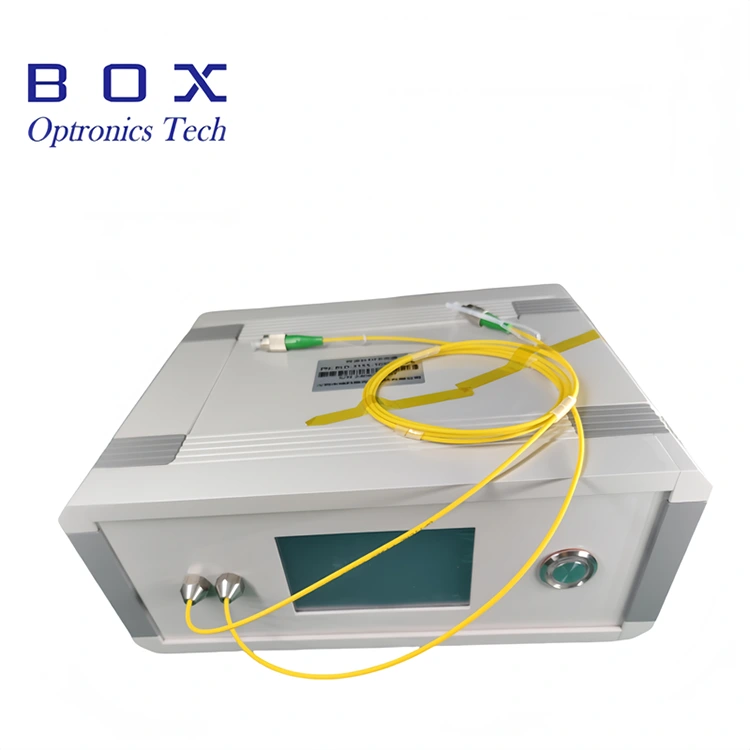

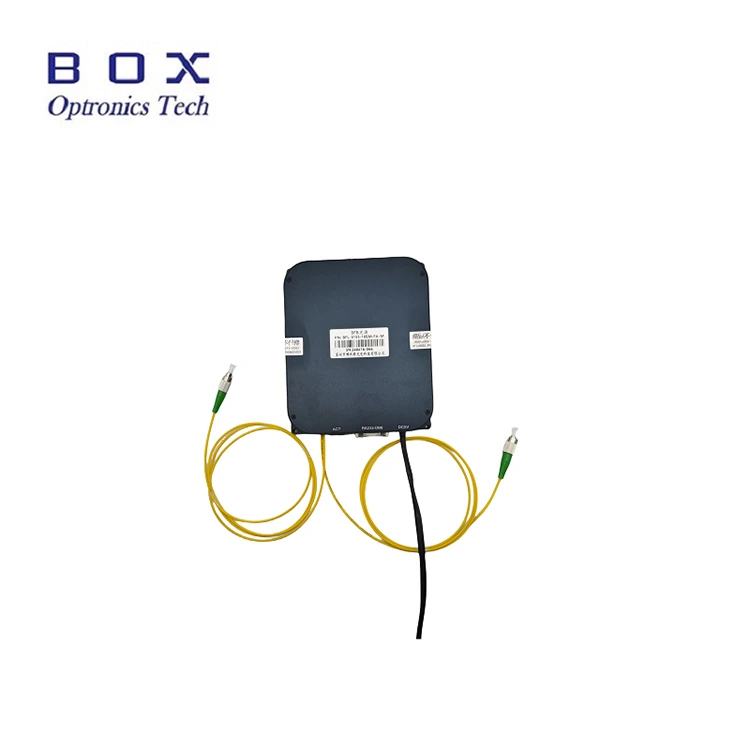

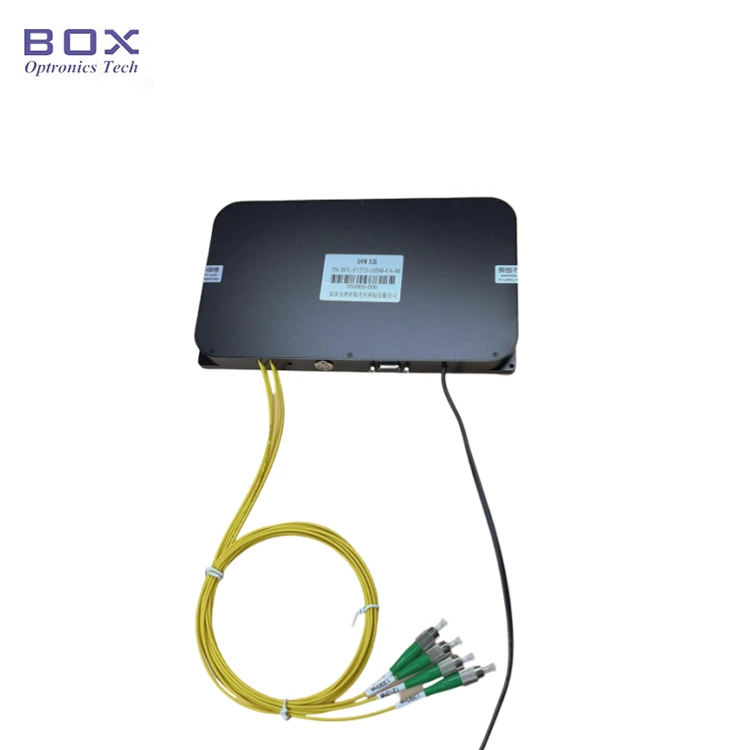

Ini ialah Sumber Laser DFB Berbilang saluran yang menampilkan panjang gelombang boleh dikonfigurasikan secara bebas dan operasi gelombang berterusan (CW). Pilihan panjang gelombang yang tersedia termasuk CWDM (1270~1650 nm), saluran ITU DWDM 18~64, panjang gelombang LAN-WDM, serta panjang gelombang tertentu seperti 1030 nm dan 1064 nm. Produk ini tersedia dalam dua konfigurasi: unit desktop kendiri atau pilihan modular yang boleh disepadukan; dilengkapi dengan antara muka komunikasi dan perisian pemantauan. Pengguna boleh memilih antara kuasa output tetap atau konfigurasi boleh laras kuasa. Sumber Laser DFB Berbilang saluran ini menyokong operasi sebagai sumber cahaya satu saluran atau keluaran serentak merentas berbilang saluran.

Spesifikasi Produk-Sumber Laser DFB berbilang saluran

Ciri-ciri Produk-Sumber Laser DFB berbilang saluran

● Panjang gelombang dan kuasa output boleh disesuaikan;

● 2~16 saluran tersedia;

● Kuasa keluaran tetap atau boleh laras;

● Kestabilan output tinggi, saiz kecil dan permulaan yang cepat.

Aplikasi Produk-Sumber Laser DFB berbilang saluran

● kehilangan perbezaan peranti WDM,AWG,PLC, pengesanan kehilangan pulangan;

● OCT oftalmik;

● Penentukuran peranti gentian dan sistem ujian komponen pasif.

Butiran Produk-Sumber Laser DFB berbilang saluran

● Panjang gelombang tersedia (nm):

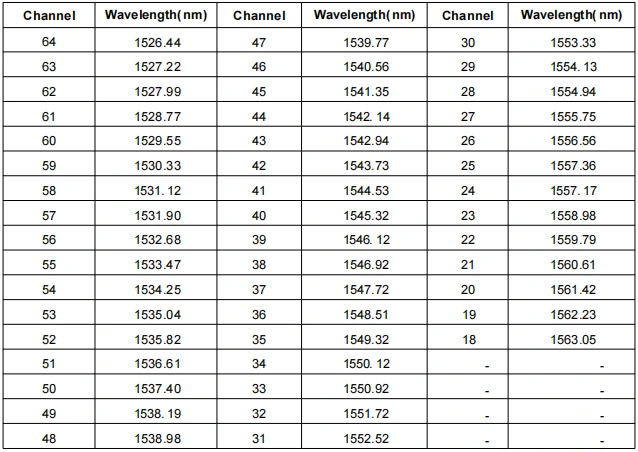

● saluran ITU 18~64 panjang gelombang (mm):

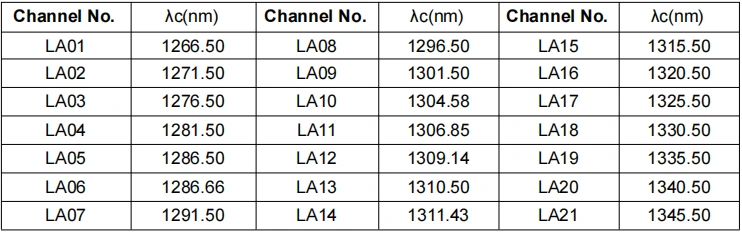

● LAN-WDM panjang gelombang (mm):

Langkah Operasi-Sumber Laser DFB berbilang saluran

Langkah1. Membongkar: Sebelum pemasangan, periksa sama ada semua aksesori sudah lengkap.

Langkah2. Bekalan kuasa: Disambungkan kepada bekalan kuasa pensuisan DC atau bekalan kuasa terkawal yang memenuhi keperluan bekalan kuasanya. Gunakan hanya penyesuai kuasa yang dipadankan asal (DC5V atau DC12V). Penyesuai kuasa yang tidak betul boleh merosakkan sumber cahaya. (Penyesuai kuasa dibekalkan mengikut piawaian voltan tempatan.)

Langkah3. Menyambung gentian keluaran: Buka penutup habuk pada penyambung gentian atau bebibir, periksa muka hujung gentian, dan sambungkan gentian atau sambung gentian ke peranti atau meter kuasa untuk diuji selepas mengesahkan bahawa tiada pencemaran dan kerosakan.

Setp4. Sambung ke komputer hos: Gunakan Kabel Data USB-RS485 DB9 untuk menyambungkan Sumber Laser DFB Berbilang saluran dan komputer; komputer mesti terlebih dahulu memasang pemacu port bersiri khusus untuk mengenal pasti kabel data port bersiri, jika tidak perisian komputer hos dan modul sumber cahaya tidak dapat disambungkan dan disampaikan dengan betul. Sila tanya Box Optronics untuk pemandu.

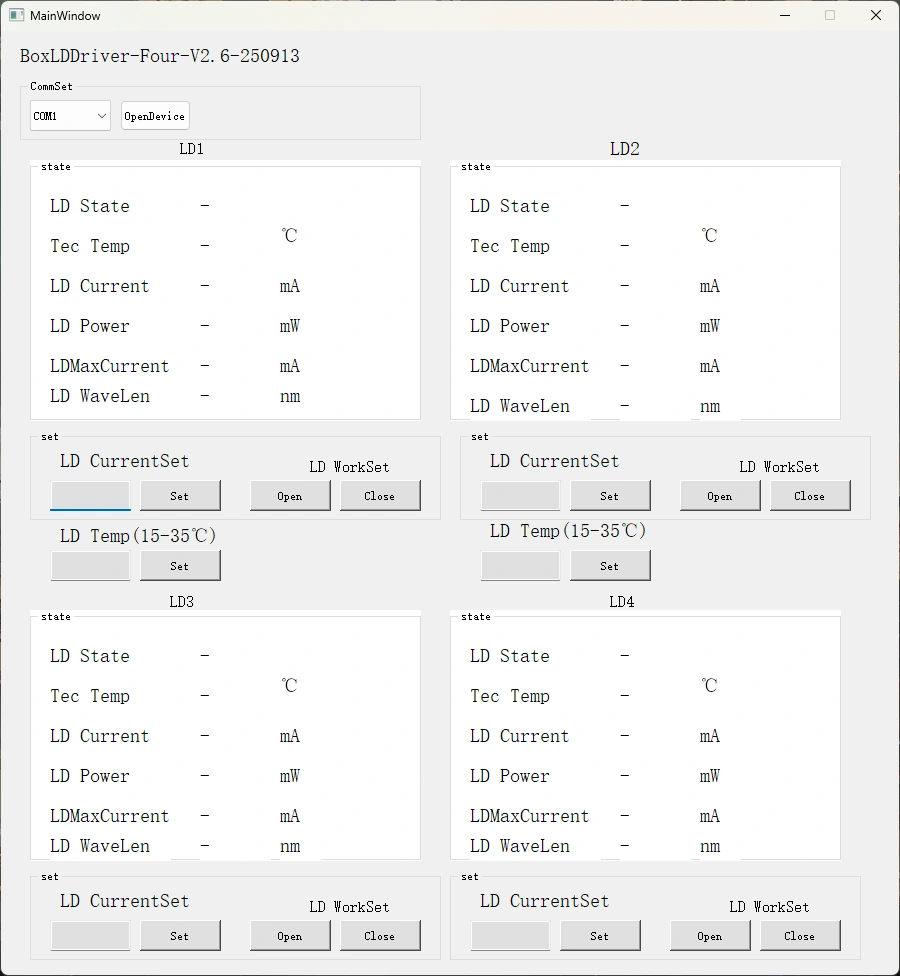

Langkah5. Perisian kawalan: Box Optronics menyediakan arahan bersiri atau perisian PC untuk mengawal arus LD dan suhu LD Sumber Laser DFB Berbilang saluran. Pilih port yang betul, tetapkan arus dan suhu, kemudian klik butang buka. (Untuk mengelakkan kerosakan, naikkan arus pemacu perlahan-lahan pada operasi awal. Jangan gunakan arus penuh dengan segera.)

Lembaran Data dan Lembaran Ujian

lembaran data

Lembaran ujian
