Gambaran Keseluruhan Produk-Meter Kuasa Optik

Meter Kuasa Optik Box Optronics ialah instrumen pengukuran optoelektronik berprestasi tinggi yang direka bentuk untuk pengesanan dan analisis kuasa optik yang tepat. Dibina di sekeliling pengesan fotodiod silikon (Si) dan indium gallium arsenide (InGaAs) berkualiti tinggi, meter kuasa kami menyampaikan ukuran yang tepat dan boleh dipercayai merentas julat spektrum ultraungu, boleh dilihat, inframerah dekat dan inframerah pertengahan.

Siri ini merangkumi kedua-dua model berbilang saluran atas bangku (PM-MC-4-B5) untuk ujian makmal dan pengeluaran, dan model saluran tunggal pegang tangan padat (PM-SC-1-HD) untuk ujian lapangan dan penentukuran di tapak. Semua unit menampilkan antara muka skrin sentuh intuitif, analisis statistik masa nyata (semasa, min, maks, purata, puncak ke puncak, sisihan piawai) dan sambungan USB untuk pemerolehan dan analisis data berasaskan PC. Dengan kepala pengesan boleh tukar yang menyokong jalur panjang gelombang dan julat kuasa yang berbeza, reka bentuk sfera penyepaduan pilihan untuk pengumpulan rasuk seragam, dan aksesori gandingan gentian fleksibel (penyesuai gentian kosong dan penyesuai gentian FC), meter kuasa optik kami boleh dikonfigurasikan untuk memenuhi keperluan khusus.

Ciri-ciri Utama-Meter Kuasa Optik

● Resolusi pengukuran tinggi: 0.001dB untuk bacaan kuasa yang tepat

● Julat kuasa yang luas: 1nW~10mW atau 10uW~10W

● Liputan panjang gelombang yang luas: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Berbilang faktor bentuk: Konfigurasi Benchtop (4 saluran) dan Pegang Tangan (1 saluran) tersedia

● Analisis statistik kuasa terbina dalam: nilai semasa, minimum, maksimum, purata, puncak ke puncak, sisihan piawai

● Selang pensampelan data boleh dikonfigurasikan: 0.1s hingga 1s

● Antara muka pengguna skrin sentuh intuitif dengan paparan masa nyata

● Kesambungan USB dengan perisian hos untuk pengelogan data dan analisis grafik

● Output voltan analog (0~2.5V) melalui BNC/SMA

● Serasi dengan aksesori penyesuai gentian kosong (BFA) dan penyesuai gentian FC (FCA).

● Reka bentuk padat dan lasak sesuai untuk kedua-dua makmal dan persekitaran industri

● Ketidakpastian ukuran: ±5%

Aplikasi Biasa-Meter Kuasa Optik

● Ujian dan pencirian komponen optik (diod laser, gentian, penguat, pengasing)

● Pengesahan output kuasa laser dan pemantauan kestabilan

● Penjajaran sistem gentian optik dan pengukuran kehilangan

● Makmal penyelidikan dan pembangunan dalam fotonik dan optoelektronik

● Kawalan dan ujian kualiti barisan pengeluaran laser industri

● Penentukuran dan pengesahan sensor optik

● Ujian komponen telekomunikasi (CWDM, DWDM, transceiver)

● Makmal optik pendidikan dan universiti

● Perkhidmatan lapangan dan penentukuran peralatan di tapak

Spesifikasi Teknikal-Meter Kuasa Optik

Spesifikasi Pengesan (T=25°C)

Spesifikasi Unit Hos

Spesifikasi Aksesori

Butiran Produk-Meter Kuasa Optik

Apakah Meter Kuasa Optik?

Meter kuasa optik ialah instrumen optoelektronik ketepatan yang direka untuk mengukur kuasa isyarat optik, biasanya daripada laser, diod pemancar cahaya (LED), atau sistem penghantaran gentian optik.

Ia terdiri daripada dua komponen utama: kepala penderia fotodiod yang ditentukur yang menukar kuasa optik masuk kepada arus elektrik dan unit paparan/pemprosesan yang menguatkan, mendigitalkan dan memaparkan nilai kuasa yang diukur dalam unit seperti watt (W), milliwatt (mW) atau desibel berbanding 1mW (dBm).

Meter kuasa optik ialah alat asas dalam penyelidikan fotonik, komunikasi gentian optik, pembuatan laser dan kawalan kualiti. Ia digunakan untuk pencirian output laser, pengukuran kehilangan pemasukan gentian, penguat optik pengukuran kuasa output dan perolehan serta pengesahan belanjawan kuasa peringkat sistem.

Pilihan bahan pengesan (silikon untuk kelihatan/NIR, InGaAs untuk NIR/SWIR) menentukan julat panjang gelombang dan sensitiviti instrumen.

Gambaran Keseluruhan Siri Produk

Box Optronics menawarkan platform meter kuasa optik modular dengan kepala pengesan boleh tukar ganti dan dua pilihan unit hos, membolehkan pelanggan mengkonfigurasi sistem yang dioptimumkan untuk keperluan pengukuran khusus mereka:

Ketua Pengesan

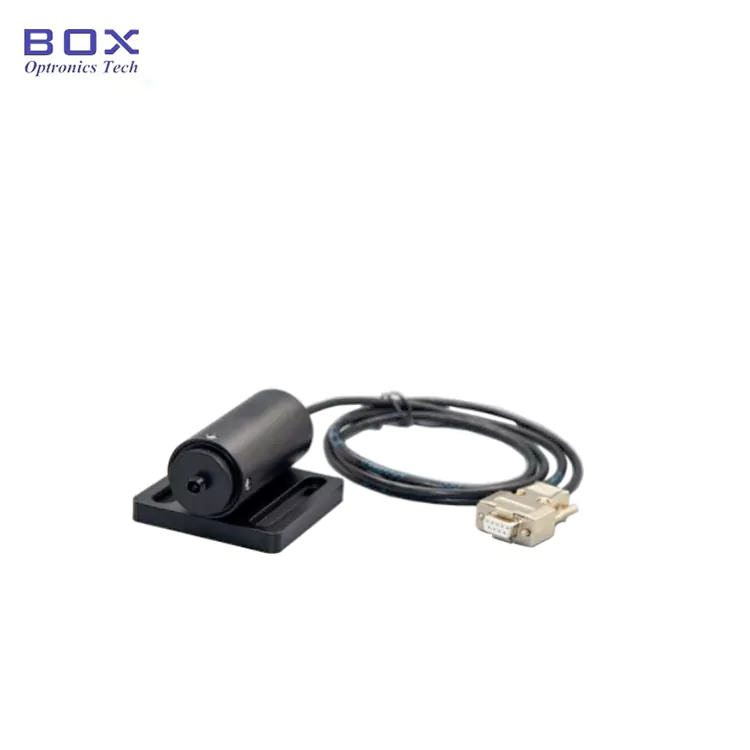

• PMS-4011-2040: Pengesan fotodiod silikon dengan sfera penyepaduan, meliputi 400~1100nm dengan julat kuasa -20~+40dBm (10μW~10W). Ideal untuk ukuran kuasa laser yang boleh dilihat dan dekat inframerah.

• PMS-9016-6010: Pengesan fotodiod InGaAs (tiada sfera penyepaduan), meliputi 900~1650nm dengan julat kuasa rendah lanjutan -60~+10dBm (1nW~10mW). Dioptimumkan untuk pengukuran jalur telekomunikasi sensitiviti tinggi.

• PMS-9016-2043: Pengesan fotodiod InGaAs dengan sfera penyepaduan, meliputi 900~1650nm dengan julat kuasa yang luas -20~+43dBm (10μW~20W). Sesuai untuk ujian telekom dan datakom tujuan umum.

• PMS-1122-2040: Pengesan fotodiod InGaAs panjang gelombang lanjutan dengan sfera penyepaduan, meliputi 1100~2200nm dengan julat kuasa -20~+40dBm (10μW~10W). Direka untuk aplikasi inframerah gelombang pendek (SWIR).

Unit Hos

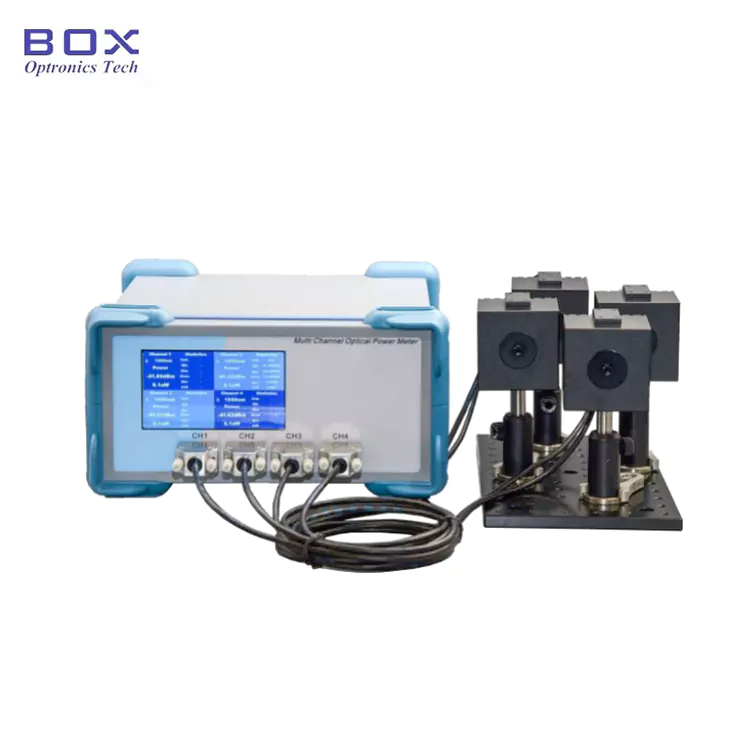

• PM-MC-4-B5 (Benchtop Multi-Channel):Unit atas bangku empat saluran dengan paparan skrin sentuh yang besar, menyokong pengukuran serentak sehingga empat saluran pengesan. Sesuai untuk persediaan makmal, stesen ujian pengeluaran dan aplikasi yang memerlukan pemantauan berbilang titik.

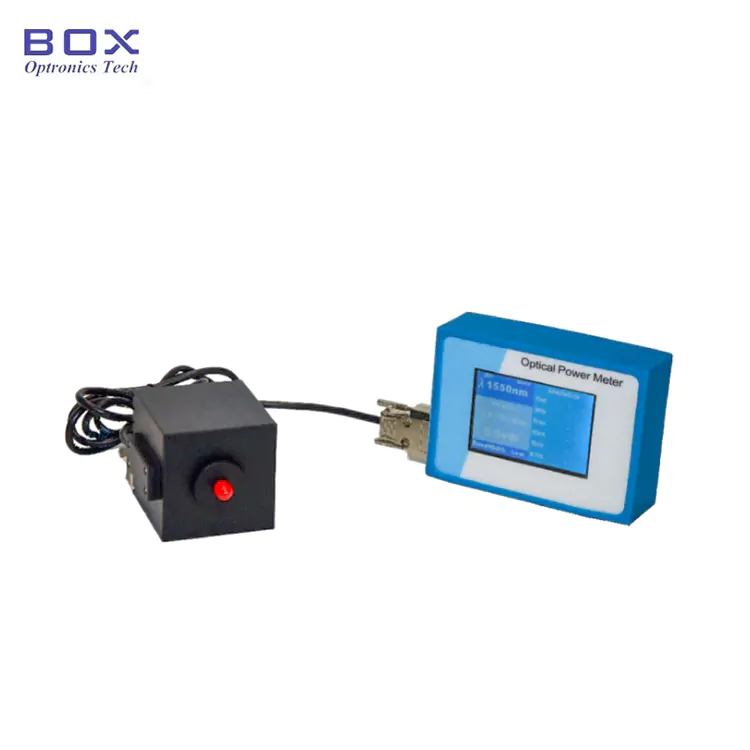

• PM-SC-1-HD (Saluran Tunggal Pegang Tangan):Unit pegang tangan saluran tunggal yang padat dengan antara muka skrin sentuh, direka bentuk untuk mudah alih dan kegunaan lapangan. Sesuai untuk penentukuran di tapak, perkhidmatan lapangan dan aplikasi ujian mudah alih.

Memesan Maklumat-Meter Kuasa Optik

Nomenklatur Model

Konvensyen Penamaan Unit Hos

PM - XX - X - XX

Contoh: PM-MC-4-B5

Konvensyen Penamaan Pengesan

PMS - XXXX - XXXX - XX

Contoh: PMS-9016-2040-FC

Lembaran Data dan Meter Kuasa Optik Perisian

lembaran data

· Kawalan jauh melalui antara muka USB. Pautan muat turun perisian PC disertakan dengan pembelian.

Syarat Sebut Harga dan Pembayaran

Syarat Sebut Harga

· EXW

· DAP

· FOB

· Syarat lain: Sila hubungi kami untuk berbincang.

Syarat Pembayaran

· PayPal: Pembayaran pantas dan selamat untuk sampel dan pesanan kecil

· T/T (Pindahan Bank): Kaedah pembayaran standard untuk pesanan pengeluaran biasa

· Alibaba Trade Assurance: Perlindungan pesanan selamat untuk transaksi dalam talian dengan jaminan pembeli

· Kad Kredit: Tersedia melalui platform PayPal dan Alibaba

· Syarat Pembayaran Fleksibel: Boleh dirunding

Masa Utama

· Unit standard (model dalam stok): 3~5 hari bekerja

· Pengeluaran standard: 10~15 hari bekerja

· Pesanan volum: Sila hubungi untuk jadual pengeluaran

· Penghantaran antarabangsa:~5 hari bekerja (DHL/UPS/FedEx ekspres)

· Perkhidmatan dipercepatkan: Tersedia atas permintaan

Nota Operasi dan Pengendalian-Meter Kuasa Optik

Langkah-langkah Keselamatan

· Jangan sekali-kali melihat terus ke dalam pancaran laser aktif atau port output optik

· Sentiasa ikuti protokol keselamatan laser yang sesuai dan pakai cermin mata keselamatan laser yang sesuai

· Jangan melebihi kuasa undian maksimum untuk model pengesan yang digunakan

· Putuskan sambungan kuasa sebelum membersihkan atau menservis unit

· Gunakan hanya bekalan kuasa yang ditentukan untuk mengelakkan kerosakan pada instrumen

Penjagaan dan Penyelenggaraan Pengesan

· Pastikan apertur pengesan bersih dan bebas daripada habuk, minyak dan serpihan

· Gunakan kain lap bersih dan bebas lin dan penyelesaian pembersihan optik yang sesuai semasa membersihkan permukaan pengesan

· Sentiasa gantikan penutup pelindung pada pengesan apabila tidak digunakan

· Elakkan menyentuh permukaan pengesan aktif dengan jari atau alatan

· Bersihkan penyambung gentian sebelum dimasukkan menggunakan alat pembersihan yang betul

· Elakkan daripada menjatuhkan atau menyebabkan pengesan kepada kejutan mekanikal

· Simpan dalam persekitaran yang bersih dan kering apabila tidak digunakan

· Penentukuran semula berkala disyorkan setiap tahun

Jaminan Kualiti

Box Optronics komited untuk menyediakan instrumen ujian dan pengukuran optik berkualiti tinggi dengan prestasi yang boleh dipercayai dan konsisten. Semua meter kuasa optik kami menjalani ujian, penentukuran dan prosedur kawalan kualiti yang ketat sebelum penghantaran.

Waranti

· Waranti terhad 12 bulan dari tarikh penghantaran

· Waranti melindungi kecacatan pada bahan dan mutu kerja

· Pembaikan atau penggantian percuma untuk unit yang rosak di bawah jaminan

· Waranti tidak melindungi kerosakan akibat salah guna, salah pengendalian, pengubahsuaian tanpa kebenaran atau kehausan biasa bahagian boleh guna
