1392nm DFB Laser Diod TO-CAN

Gambaran Keseluruhan Produk -1392nm DFB Laser Diod TO-CAN

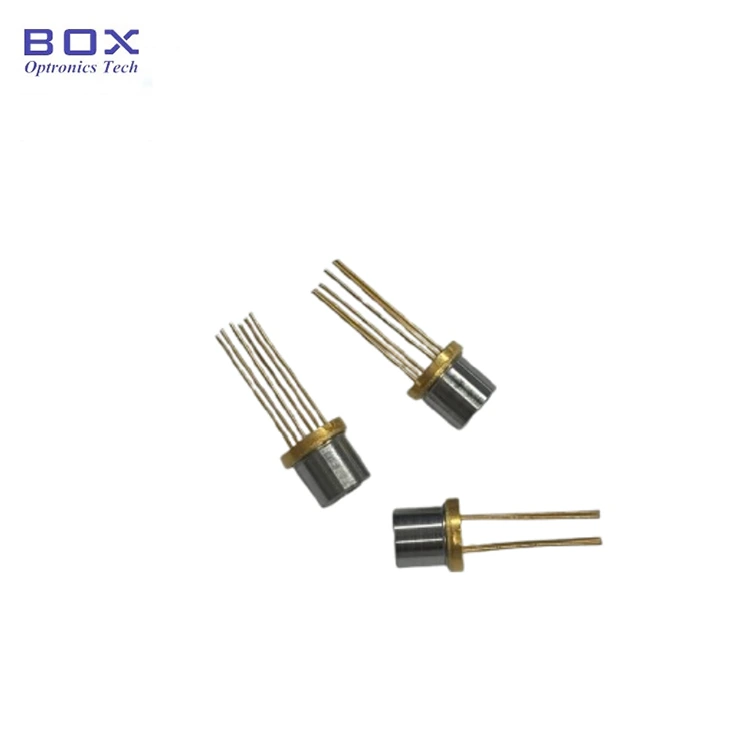

Diod Laser DFB 1392nm TO-CAN (Model: BLD-D1392.5TO60-AL) daripada Box Optronics menampilkan panjang gelombang tengah 1392.5nm (1391.5–1393.5nm) dan output optik 5mW melalui kanta asfera dengan panjang fokus 7.5mm Direka bentuk untuk gandingan optik ruang bebas, diod laser DFB 1392nm ini sesuai untuk gandingan sel gas, analisis gas dan penyepaduan sistem penderiaan optik.

TEC bersepadu dan termistor menyokong kawalan suhu untuk penstabilan panjang gelombang. Pakej logam TO60 hermetik dengan konfigurasi 6-pin menyediakan faktor bentuk yang padat dan teguh untuk penganalisis gas dan instrumen penderiaan optik industri.

Ciri-ciri Utama -1392nm DFB Laser Diod TO-CAN

· Panjang gelombang tengah: 1392.5nm (julat 1391.5–1393.5nm),+/-1nmtinggi ketepatan panjang gelombang

· Kuasa output optik tinggi: minimum 5mW

· Arus ambang rendah

· Penyejuk termoelektrik bersepadu (TEC), termistor

· Pakej hermetik TO60 padat dengan output kanta asfera

Aplikasi Biasa-1392nm DFB Laser Diod TO-CAN

· Pengesanan wap air (H₂O) menggunakan TDLAS

· Spektroskopi sel gas ruang bebas

· Sumber laser DFB 1392nm untuk penganalisis gas

· Pemantauan kelembapan proses industri

· Alat penderiaan gas optik dan spektroskopi

· Penyelidikan fotonik dan sistem analisis gas OEM

Spesifikasi Produk -1392nm DFB Laser Diod TO-CAN

Penilaian Maksimum Mutlak

Ciri-ciri Elektro-Optik (T = 25°C)

Ciri-ciri TEC

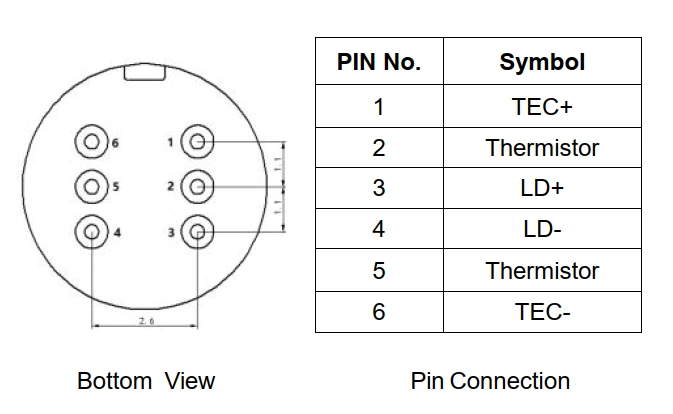

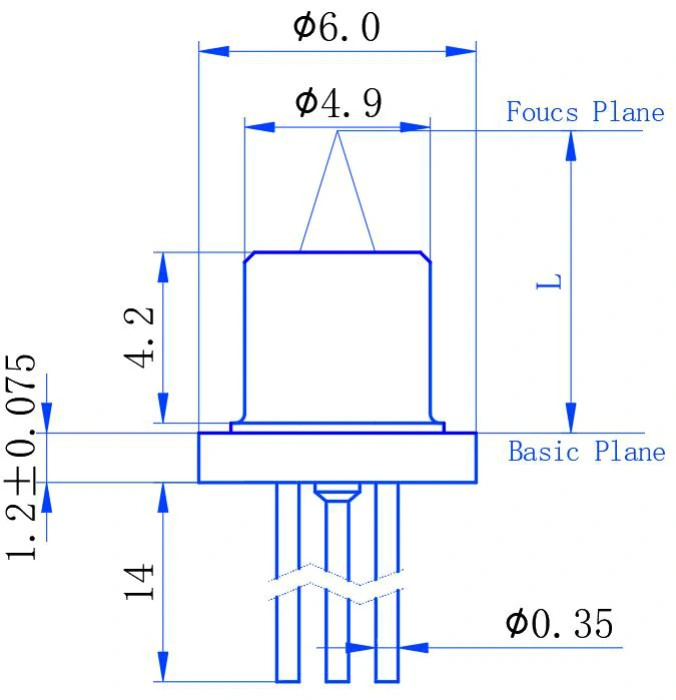

Pakej dan Definisi Pin

Maklumat Pesanan -1392nm DFB Laser Diod TO-CAN

Nomenklatur Model

BLD - D XXXX HINGGA XX - X

Contoh: BLD-D1392.5TO60-AL

Helaian Data -1392nm DFB Laser Diod TO-CAN

lembaran data

Soalan Lazim (FAQ)

S: Apakah gas yang boleh dikesan dengan laser DFB 1392nm?

J: Panjang gelombang 1392nm biasanya digunakan untuk spektroskopi penyerapan wap air (H₂O) dan boleh digunakan untuk pengesanan kelembapan dan wap air berasaskan TDLAS. Garis penyerapan khusus dan keadaan operasi hendaklah dinilai berdasarkan kepekatan gas, panjang laluan optik dan reka bentuk sistem. Box Optronics juga menawarkan diod laser DFB pada panjang gelombang lain untuk keperluan penderiaan gas yang berbeza.

S: Apakah perbezaan antara laser TO60 DFB ini dan laser DFB berbungkus rama-rama?

J: Perbezaan utama ialah format pakej, antara muka optik dan kos.

Versi TO60 menampilkan pakej tin logam hermetik padat dengan TEC bersepadu, termistor dan kanta asfera untuk gandingan optik ruang bebas.

Laser Butterfly DFB biasanya tersedia dengan keluaran berekor gentian dan mungkin menyepadukan fungsi tambahan seperti pengasing optik dan fotodiod monitor, bergantung pada konfigurasi.

Dengan pakej yang lebih ringkas dan keluaran optik ruang bebas, versi TO60 menyediakan pilihan yang lebih kos efektif untuk penderiaan gas dan aplikasi lain di mana gandingan gentian dan fungsi bersepadu tambahan tidak diperlukan. Pilihan bergantung pada kaedah gandingan optik yang diperlukan, saiz pakej, dan seni bina sistem.

S: Bagaimanakah TEC bersepadu meningkatkan prestasi pengesanan gas?

J: Termistor TEC dan 10kΩ bersepadu menyediakan kawalan suhu untuk laser DFB, membantu mengekalkan keadaan operasi yang stabil dan mengurangkan hanyut panjang gelombang yang disebabkan oleh variasi suhu. Kawalan suhu adalah penting dalam sistem TDLAS kerana panjang gelombang laser mesti kekal sejajar dengan ciri penyerapan sasaran. Spesifikasi TEC harus dipertimbangkan bersama-sama dengan julat suhu operasi laser dan keperluan sistem penderiaan gas yang lengkap.

Produk Berkaitan

· 1392nm 10mW DFB Butterfly Laser Diod

· 760nm 10mW DFB Butterfly Laser Diod

· 1512nm 10mW DFB 14-PIN Butterfly Laser

· Diod Laser DFB 1574nm untuk Penderiaan CO2

· 1mm Kawasan Aktif InGaAs PIN fotodiod

Nota Operasi dan Pengendalian

· Diod laser ialah peranti sensitif nyahcas elektrostatik (ESD). Prosedur perlindungan ESD yang betul hendaklah sentiasa dipatuhi semasa pengendalian.

· Modul hendaklah dikendalikan dengan cara yang sama seperti peranti semikonduktor biasa untuk mengelakkan kerosakan elektrostatik. Untuk penyimpanan dan dibawa dengan selamat, modul hendaklah dibungkus dengan bahan kalis ESD.

· Untuk memasang modul pada PCB, meja kerja, besi pematerian dan badan manusia hendaklah dibumikan.

· Simpan peranti yang tidak digunakan pada suhu storan yang disyorkan (-40°C hingga +85°C) dalam pembungkusan selamat ESD.

· Jangan melebihi penilaian maksimum mutlak yang dinyatakan dalam lembaran data, termasuk arus hadapan maksimum 100mA dan voltan hadapan maksimum 2V.

· Sentiasa gunakan pemacu diod laser dengan perlindungan had semasa dan lebihan voltan.

· Dayakan penstabilan suhu TEC sebelum menggunakan arus pemacu laser untuk prestasi optimum dan kestabilan panjang gelombang.

· Elakkan menyentuh permukaan kanta asfera dengan jari kosong untuk mengelakkan pencemaran. Jika pembersihan diperlukan, gunakan isopropil alkohol (IPA) dan swab bebas lin.

· Suhu pengaliran semula pateri: maksimum 260°C selama 10 saat. Elakkan masa atau suhu pematerian yang berlebihan.
