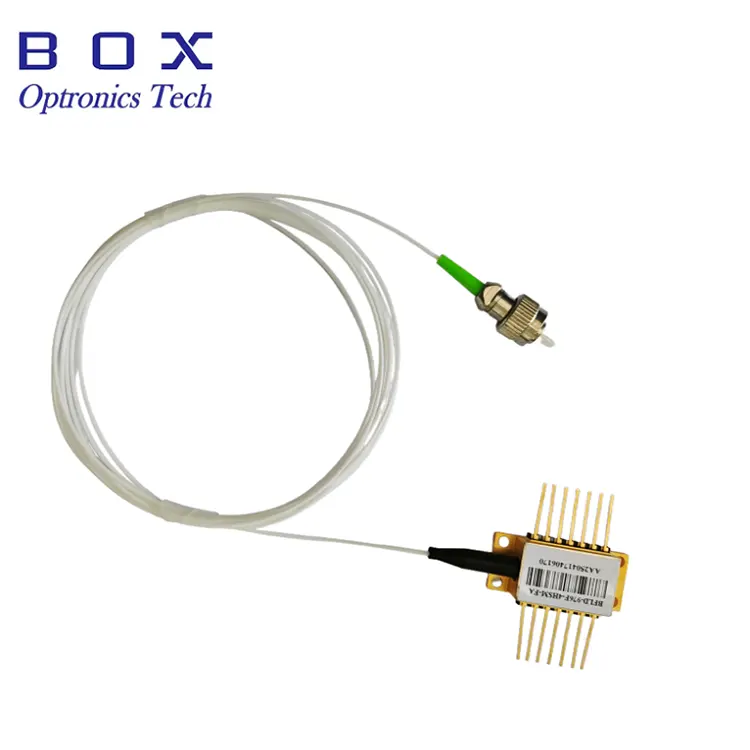

Laser DFB 1582nm untuk Pengesan Gas H2S

Box Optronics menawarkan laser maklum balas teragih 1582nm+/-1nm yang direka untuk pengesanan hidrogen sulfida (H2S) menggunakan spektroskopi penyerapan laser diod boleh tala (TDLAS). Laser DFB 1582nm untuk Penderiaan Gas H2S ditempatkan dalam pakej rama-rama 14-pin standard industri dengan penyejuk termoelektrik bersepadu (TEC), termistor 10kΩ, fotodiod monitor dan pengasing optik terbina dalam, laser DFB 1582nm menyediakan kestabilan panjang gelombang/0.09nm suhu (0.09nm/0.09nm kestabilan suhu). pekali semasa) dan operasi yang boleh dipercayai merentasi julat suhu kes yang luas.

Hantar Pertanyaan

Penerangan Produk

Gambaran Keseluruhan Produk - Laser DFB 1582nm untuk Pengesan Gas H2S

Laser DFB 1582nm untuk Penderiaan Gas H2S daripada Box Optronics ialah laser maklum balas teragih MQW berprestasi tinggi yang direka untuk pengesanan hidrogen sulfida (H₂S) dan penderiaan gentian optik. Ketepatan panjang gelombang ialah +/-1nm, julat panjang gelombang ialah 1581–1583nm, dan ia menyampaikan kuasa output optik minimum 10mW melalui gentian SM atau PM. TEC bersepadu dan termistor 10kΩ menyokong penstabilan panjang gelombang, manakala pekali arus panjang gelombang 0.01nm/mA membolehkan penalaan panjang gelombang halus. Pengasing optik ≥30dB mengurangkan pantulan belakang, dan pakej rama-rama 14-pin dengan dua pilihan pinout menyediakan penyepaduan sistem yang fleksibel.

Ciri Utama - Laser DFB 1582nm untuk Pengesan Gas H2S

· Panjang gelombang tengah: 1582nm , +/-1nm toleransi WL (julat 1581–1583nm )

· Kuasa output optik tinggi: 10mW / 20mW

· Nisbah penindasan mod sisi tinggi: ≥35dB minimum, 40dB tipikal (CW)

· Pengasing optik terbina dalam: Pengasingan ≥30dB

· Penyejuk termoelektrik bersepadu (TEC) dan termistor 10kΩ untuk penstabilan panjang gelombang

· Pakej rama-rama 14-pin standard industri, pilihan pinout Jenis 1 dan Jenis 2

· Gentian SM atau kuncir gentian PM

Aplikasi Biasa - Laser DFB 1582nm untuk Pengesan Gas H2S

· Pengesanan dan pemantauan gas hidrogen sulfida (H2S) menggunakan TDLAS

· Spektroskopi modulasi panjang gelombang (WMS) untuk pengesanan H2S

· Pemantauan keselamatan dan alam sekitar H₂S Industri

· Analisis minyak & gas, kimia dan gas air sisa

· Proses pemantauan gas dan analisis pelepasan

· spektroskopi NIR dan instrumen analisis gas

· Penyepaduan OEM ke dalam penganalisis gas H₂S dan sistem keselamatan industri

Spesifikasi Produk - Laser DFB 1582nm untuk Pengesan Gas H2S

Penilaian Maksimum Mutlak

Parameter	Simbol	keadaan	Min.	Taip.	Maks.	Unit
Suhu Penyimpanan	Ts	-	-40	-	85	°C
Suhu Kes Operasi	Atas	-	-20	-	70	°C
Arus Hadapan	JIKA	CW	-	-	200	mA
Voltan Songsang Laser	VLR	-	-	-	2	V
Arus Hadapan PD	IFPD	-	-	1.1	5	mA
Voltan Songsang PD	VRPD	-	-	5	10	V
Arus TEC	ITEC	-	-	0.8	1.5	A
Voltan TEC	VTEC	-	-	1.5	3.5	V

Ciri-ciri Elektro-Optik (T = Suhu Laser 25°C)

Parameter	Simbol	Keadaan Ujian	Min.	Taip.	Maks.	Unit
Panjang Gelombang Tengah	λc	TL=15~35°C, CW	1581	1582	1583	nm
Kuasa Keluaran Optik	PO	-	10	-	-	mW
Ambang Arus	ITH	-	-	10	35	mA
Kecekapan Cerun	η	CW, PO=5mW	0.05	0.11	0.2	mW/mA
Arus Operasi	Iop	PO=10mW, CW	-	100	120	mA
Lebar Garis Spektrum	LW	FWHM	-	3	-	MHz
Voltan Hadapan Laser	VF	CW, PO=10mW	-	1.2	3.0	V
Pantau Arus Gelap	ID	-	-	-	0.1	μA
Lebar Jalur (-3dB)	BW	-	-	2.5	-	GHz
Nisbah Penindasan Mod Sampingan	SMSR	CW	35	40	-	dB
Pengasingan Optik	-	-10	30	-	-	dB
Bunyi Keamatan Relatif	RIN	CW, PO=5mW	-	-145	-	dB/Hz
Suhu Set TEC	Ts	-	15	-	35	°C
Impedans Input	ZIN	-	22	25	28	Ω
Arus Termistor	ITC	-	10	-	100	μA
Rintangan Termistor	RTH	TL=25°C	9.5	10	10.5	kΩ
Arus TEC	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
Voltan TEC	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
Kapasiti TEC	ΔT	Tc=70°C	-	-	50	°C
Hanyutan Panjang Gelombang (EOL)	Δλ	25 tahun seumur hidup	-	-	±0.1	nm
Pekali Suhu Panjang Gelombang	Δλ/ΔT	TEC 15°C hingga 35°C	-	0.09	-	nm/°C
Pekali Arus Panjang Gelombang	Δλ/ΔI	-	-	0.01	-	nm/mA

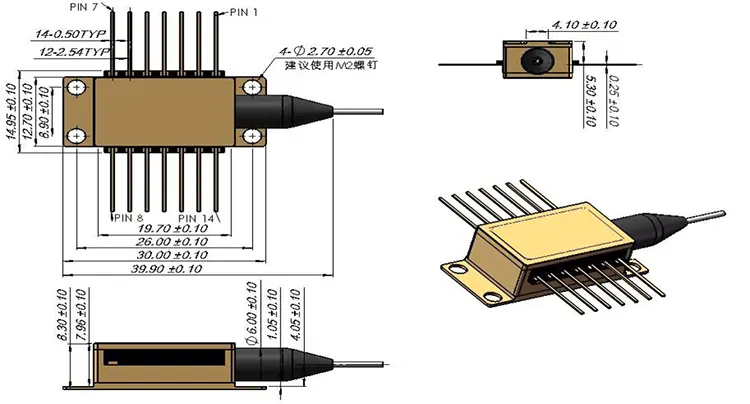

Pakej dan Definisi Pin - Laser DFB 1582nm untuk Pengesan Gas H2S

Taipkan 1 Pin Konfigurasi

Pin	Penerangan	Pin	Penerangan
1	Termistor	14	NC (Tiada Sambungan)
2	Termistor	13	Anod Laser (+)
3	Laser DC Bias (Katod) (-)	12	Katod RF Laser (-)
4	Anod Monitor PD (-)	11	Anod Laser (+)
5	Katod Monitor PD (+)	10	NC (Tiada Sambungan)
6	TEC (+)	9	Tanah Kes
7	TEC (-)	8	Tanah Kes

Taip 2 Pin Konfigurasi

Pin	Penerangan	Pin	Penerangan
1	TEC (+)	14	TEC (-)
2	Termistor	13	Tanah Kes
3	Anod Monitor PD (-)	12	NC (Tiada Sambungan)
4	Katod Monitor PD (+)	11	Katod Laser (-)
5	Termistor	10	Anod Laser (+)
6	NC (Tiada Sambungan)	9	NC (Tiada Sambungan)
7	NC (Tiada Sambungan)	8	NC (Tiada Sambungan)

Maklumat Pesanan - Laser DFB 1582nm untuk Pengesan Gas H2S

Nomenklatur Model

BFLD - XXXX - XX - XX - XX (-X)

Contoh: BFLD-1582-10SM-FA

Padang	Kod	Penerangan
Jenis Laser	BFLD	Siri Diod Laser DFB
Panjang gelombang	1582	1582nm (juga tersedia: 1310, 1550, CWDM, panjang gelombang lain)
Kuasa Keluaran	10	10mW (juga tersedia: 20mW, disesuaikan)
Jenis Gentian	SM / PM	SM = Mod Tunggal (SMF-28e); PM = Pengekalan Polarisasi
Jenis Penyambung	FA / SA	FA = FC/APC; SA = SC/APC; Penyambung lain tersedia
Pinout	NULL / 2	NULL = Jenis 1 (lalai); 2 = Jenis 2

Helaian Data dan Helaian Ujian - Laser DFB 1582nm untuk Pengesan Gas H2S

lembaran data

lembaran ujian

Soalan Lazim (FAQ)

S: Mengapakah 1582nm sesuai untuk penderiaan gas H₂S?

J: Rantau panjang gelombang 1582nm mengandungi ciri penyerapan H₂S dan telah ditunjukkan untuk pengesanan H₂S surih menggunakan laser DFB dan teknik TDLAS/QEPAS. Dalam TDLAS, panjang gelombang laser diimbas merentasi garis penyerapan sasaran, dan penyerapan yang terhasil dianalisis untuk menentukan kepekatan H₂S. Rantau 1582nm juga serasi dengan komponen gentian optik standard dan teknologi laser DFB matang. Lebar talian yang sempit dan SMSR tinggi membolehkan kawalan panjang gelombang yang tepat untuk pengesanan spektroskopi.

S: Mengapakah pengasing optik terbina dalam penting untuk sistem penderiaan gas?

J: Pantulan belakang daripada penyambung gentian, sel gas, pembahagi rasuk dan komponen optik lain boleh menyebabkan maklum balas optik, yang membawa kepada turun naik kuasa output, ketidakstabilan mod dan ketidakstabilan panjang gelombang. Pengasing optik terbina dalam dengan pengasingan ≥30dB menyekat maklum balas optik dan membantu mengekalkan operasi laser yang stabil dan garis dasar pengukuran. Keberkesanannya amat berharga dalam sistem TDLAS berasaskan gentian dengan pantulan optik yang ketara.

S: Apakah kuantiti pesanan minimum (MOQ)?

A: MOQ ialah 1pc. Kuantiti kecil tersedia untuk R&D, prototaip dan penilaian awal, manakala volum yang lebih besar boleh disokong untuk pengeluaran penganalisis gas dan program OEM. Hubungi pasukan jualan kami untuk harga berdasarkan kuantiti yang anda perlukan.

S: Bolehkah saya mendapatkan panjang gelombang tersuai untuk spesies gas yang berbeza?

A: Ya. Box Optronics menawarkan laser DFB pada pelbagai panjang gelombang yang dipadankan dengan ciri penyerapan gas untuk TDLAS dan aplikasi spektroskopi lain. Panjang gelombang yang tersedia termasuk penyelesaian untuk H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂ dan gas lain. Hubungi kami dengan gas sasaran dan keperluan panjang gelombang anda untuk semakan kebolehlaksanaan dan sebut harga.
