C-band Erbium-doped Fiber Pre-Amplifier

Jadual Kandungan

1. Pengenalan kepada C-band Erbium-doped Fiber Pre-Amplifier

2. Teknikal Spesifikasi

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Maklumat Pesanan

7. Lembaran Data dan lembaran ujian

8. Syarat sebut harga dan bayaran

9. Masa utama

10. Langkah-langkah operasi

11. Nota Operasi dan Penyelenggaraan

12. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

Pra-Penguat Gentian berdop Erbium jalur C direka bentuk untuk meningkatkan sensitiviti sebelum penerima optik. Pra-penguat ialah digunakan khas untuk penguatan isyarat optik kecil dalam julat -45~25dbm. Keuntungan biasa isyarat kecil adalah setinggi 35~45dB, dan hingar kurang daripada 4.5dB. Mereka boleh digunakan untuk penguatan kuasa laser isyarat dalam julat panjang gelombang C-band 1530~1565nm. Arus Automatik Mod kerja Control(ACC). Perintah dan perisian kawalan disediakan untuk PC operasi.

produk Spesifikasi

produk Ciri-ciri

● Julat panjang gelombang lebar-1530~1565nm;

● Bunyi rendah <4.5dB;

● Antara muka komunikasi skrin sentuh/DB9 Female(RS232) untuk operasi yang mudah.

produk Aplikasi

● Optik komunikasi gentian;

● Optik sensor gentian;

● Serat laser.

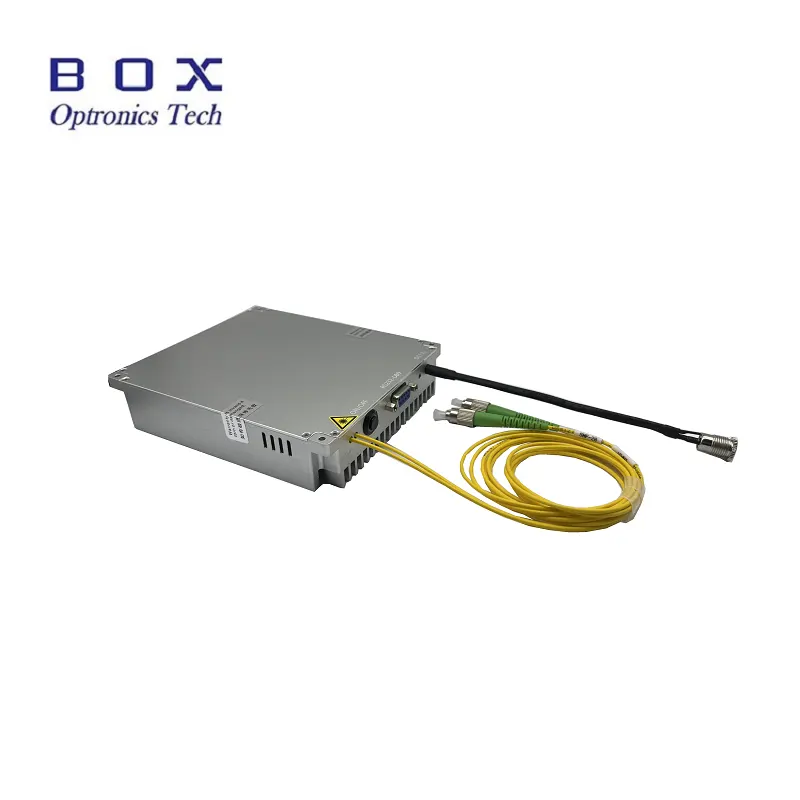

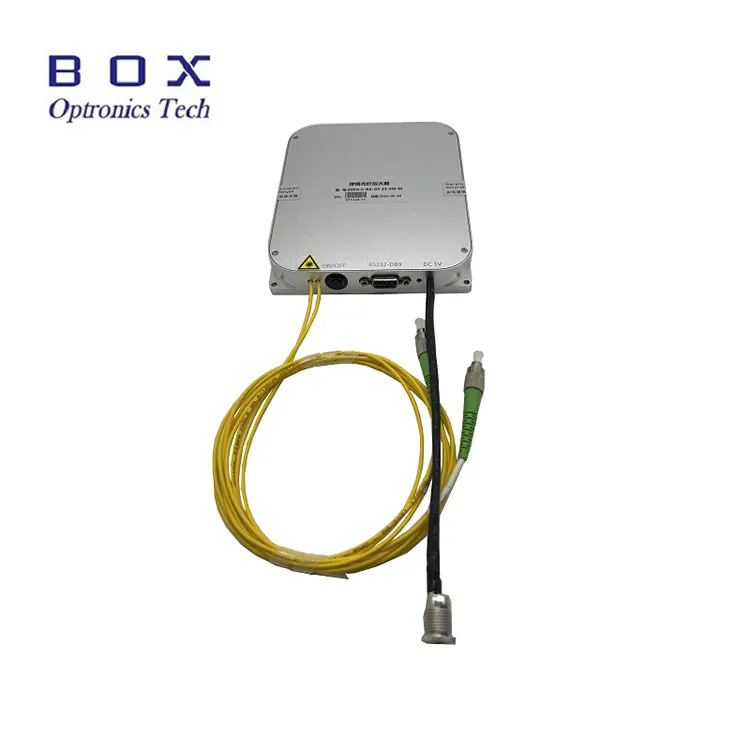

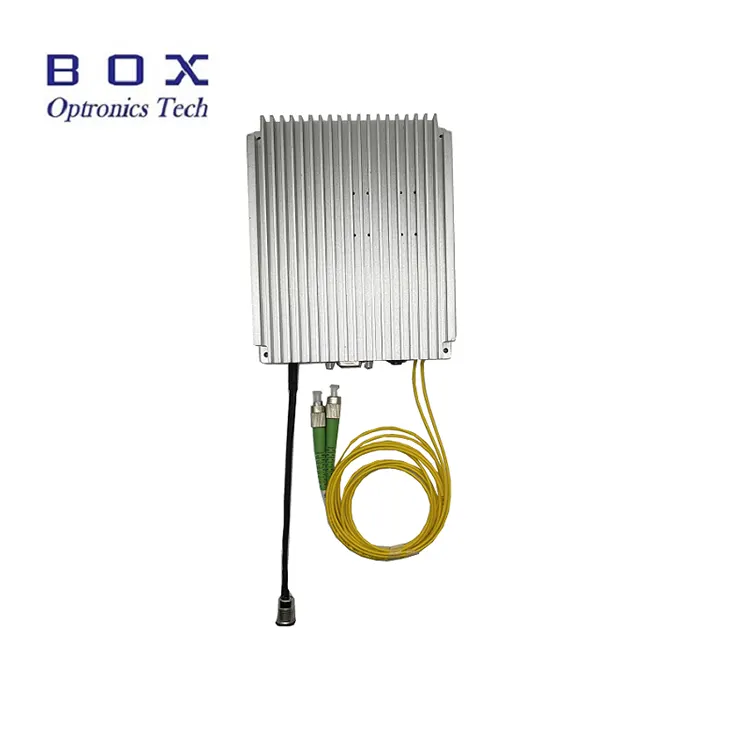

produk Butiran

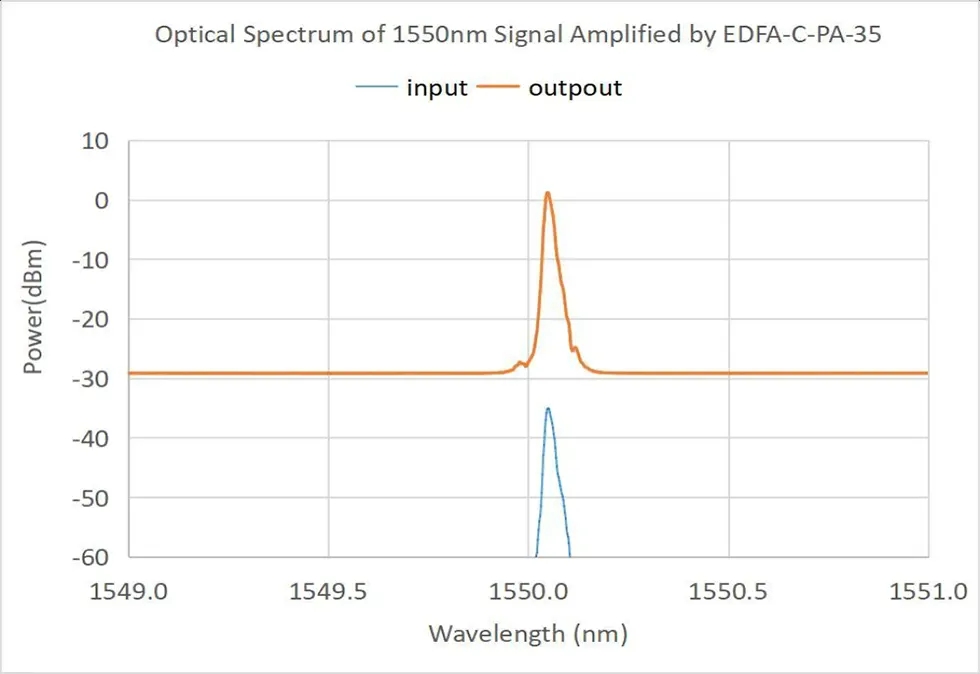

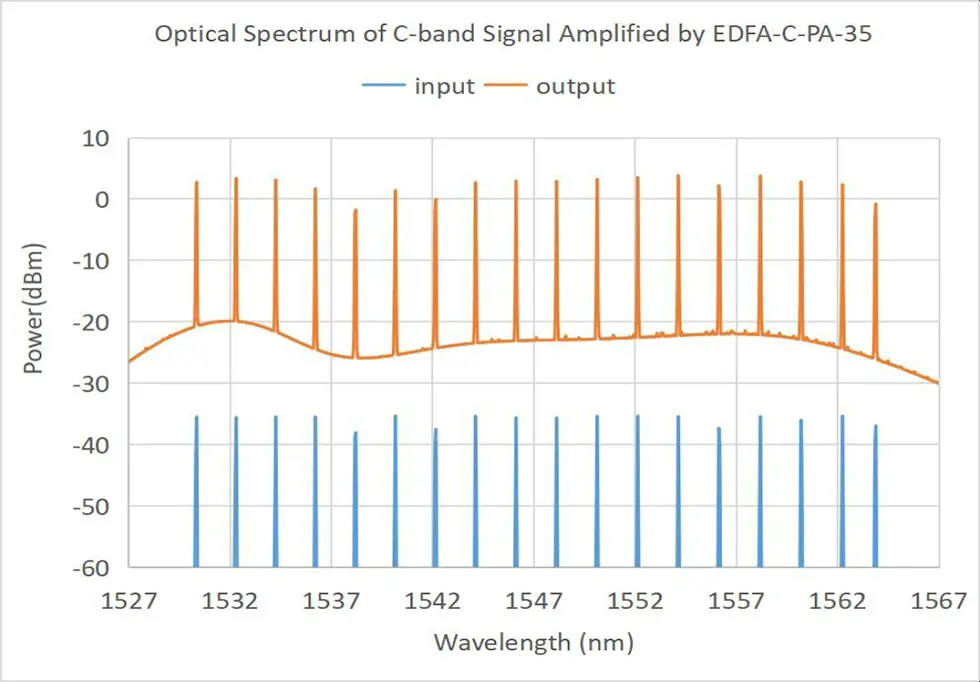

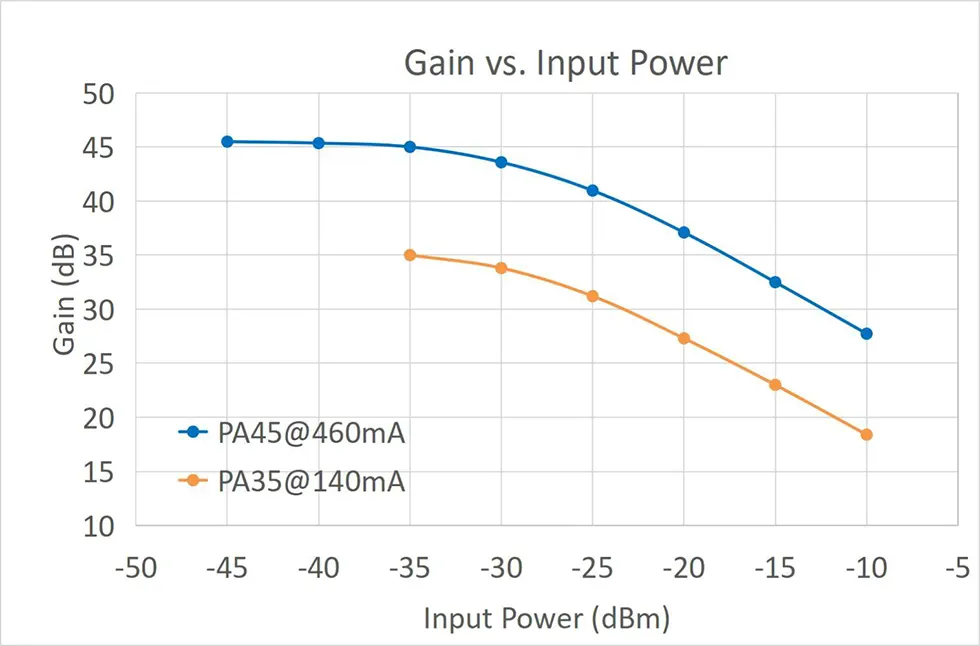

● Keluk Ciri Biasa

Maklumat pesanan

cth:EDFA-PA-C-35-SM-M

(Maklumat pesanan: C-band Erbium-doped Fiber Pra-Penguat, keuntungan isyarat 35dBmsmall, dengan pakej modul SMF-28efiber).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10-15 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan menjadi lebih cepat dihantar.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Operasi Langkah

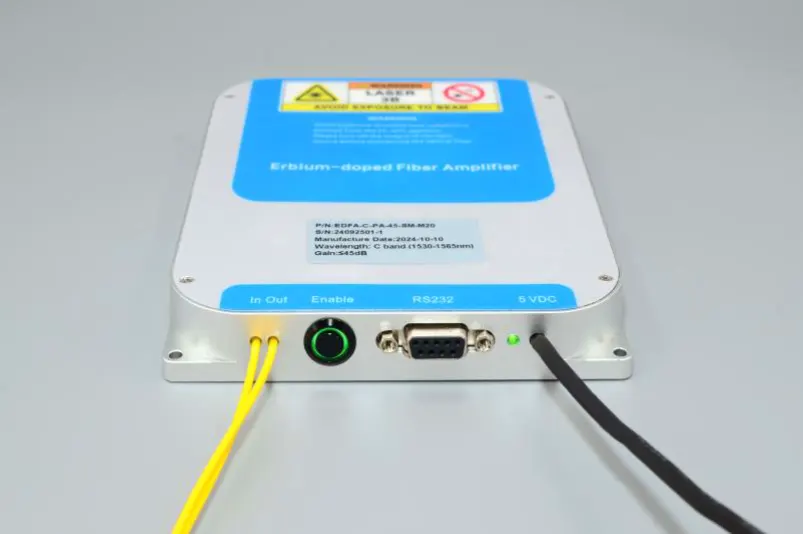

Langkah 1. Rupa: Bahagian hadapan EDFA dilengkapi secara berurutan dengan gentian optik input dan output, an suis pengaktifan output amplifikasi optik, komunikasi komputer hos antara muka (RS232 DB9 lalai), lampu penunjuk kuasa dan kord kuasa (DC 5V lalai).

Langkah 2. Bekalan Kuasa: Kuasa port ialah kuasa DC5.5×2.1mm lalai antara muka, dan penyesuai kuasa DC5V DC yang sepadan akan disediakan apabila produk meninggalkan kilang. Kaedah sambungan antara penyesuai kuasa dan modul EDFA ditunjukkan dalam rajah di bawah. Sila pastikan anda menggunakan penyesuai kuasa padanan asal. Menggunakan penyesuai kuasa yang tidak sesuai akan menyebabkan EDFA gagal berfungsi dengan baik atau merosakkan EDFA. Berbentuk U talian bekalan kuasa penyambung juga boleh disediakan untuk pengguna menyambung ke a menukar bekalan kuasa, tetapi ia perlu dicadangkan terlebih dahulu semasa perolehan.

Langkah3.Menyambung Pelompat Gentian:Terbuka penutup habuk penyambung gentian optik, periksa muka hujung gentian, dan mengesahkan bahawa tiada pencemaran dan kerosakan sebelum menyambungkan optik lain peranti gentian atau peralatan ujian. Untuk gentian keluaran EDFA berkuasa tinggi model, adalah disyorkan untuk menggunakan kaedah penyambungan gabungan untuk sambungan.

Setp4. Pelesapan Haba: Ini modul penguat gentian dop erbium menjana sejumlah haba. The permukaan bawah penguat (sebelah tanpa teks) hendaklah dalam keadaan rapat bersentuhan dengan sink haba, sirip pelesapan haba, atau permukaan logam di bahagian bawah casis pengguna. Penyejukan udara yang sesuai disyorkan untuk dicapai kesan pelesapan haba yang baik. Persekitaran kerja optimum yang disyorkan suhu ialah -5 ~ +35℃. Apabila suhu ambien melebihi 50℃, yang penguat dalam keadaan siap sedia tidak akan bermula. Apabila suhu persekitaran melebihi 55℃, penguat dalam keadaan berfungsi secara automatik akan menghentikan output laser dan masuk keadaan siap sedia untuk perlindungan diri. Apabila suhu ambien turun kepada 50 ℃, penguat akan menyambung semula output secara automatik.

Step5.Input Kuasa Optik: Penguat gentian doped erbium ini tidak mempunyai keperluan ambang untuk kuasa isyarat optik input. Apabila kuasa purata input optik isyarat dikurangkan kepada hampir sifar kuasa, penguat masih akan mengekalkan keadaan berfungsi, dan port output akan mempunyai output pelepasan spontan. Walau bagaimanapun, untuk mendapatkan kesan amplifikasi yang lebih ideal dan nisbah isyarat kepada bunyi, adalah disyorkan untuk mengawal kuasa optik input dalam julat kuasa diterangkan dalam helaian ujian atau spesifikasi produk.

Step6. Kawalan Komputer Hos: Penguat ini adalah produk modular dan perlu digabungkan dengan perisian komputer hos khusus untuk menyesuaikan dan memantau keadaan kerja dan parameter operasi EDFA. Keperluan komputer pengguna untuk memasang program pemacu port bersiri USB-232 dan komputer hos EDFA perisian kawalan yang disediakan oleh syarikat kami. Pemacu port bersiri USB-232 program mesti dipasang, jika tidak perisian komputer hos tidak boleh disambungkan dan berkomunikasi dengan modul EDFA secara normal. Perlu diingatkan bahawa Program pemacu port bersiri USB-232 hendaklah konsisten dengan USB-232 sebenar kabel port bersiri yang digunakan. Nombor versi perisian komputer hos EDFA perisian hendaklah konsisten dengan nombor versi perisian yang direkodkan pada lembaran ujian produk.

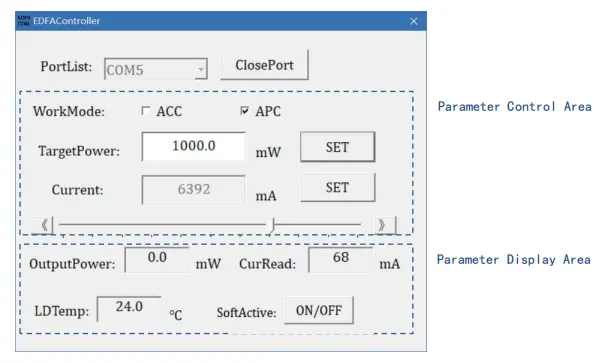

Langkah7. Antara Muka Perisian Komputer Hos:Maklumat yang boleh dipaparkan oleh perisian komputer hos termasuk mod kerja penguat, nilai sasaran kuasa optik output, laser pam nilai sasaran semasa, dan status pemantauan suhu.

Langkah8. Operasi Khusus: Selepas bermula perisian komputer hos, mula-mula pilih nombor port bersiri yang betul dalam jujukan port bersiri PortList, klik butang OpenPort untuk membuka bersiri pelabuhan. Pada masa ini, tetingkap Bacaan Semasa dan LDTemp akan memaparkan arus kerja dan suhu pam modul. Masukkan optik sasaran nilai kuasa dalam tetingkap TargetPower dan klik butang SET. Apabila butang suis modul EDFA dan suis butang SoftActive pada perisian adalah kedua-duanya dihidupkan, tetapan berkuat kuasa dan EDFA mempunyai output kuasa optik.

Langkah9. Mod Kawalan: Model standard penguat gentian ini menyokong dua mod kerja, kawalan arus automatik mod (mod ACC) dan mod kawalan kuasa automatik (mod APC). Anda boleh bertukar antara dua mod kerja ini melalui pilihan WorkMode. Apabila bertukar, sila ambil perhatian untuk mematikan suis butang Aktif dahulu. (* Beberapa penguat model hanya menyokong mod ACC, seperti EDFA-C-PA). Dalam mod ACC, masukkan pam nilai semasa dalam tetingkap Semasa dan klik butang SET, atau seret terus peluncur kiri dan kanan untuk menetapkan nilai semasa pam. Dalam mod APC, masukkan nilai kuasa optik sasaran dalam tetingkap TargetPower dan klik SET butang.

Langkah10. Pengaktifan Output:Apabila Dayakan suis butang pada bahagian hadapan modul dan butang SoftActive menghidupkan perisian kedua-duanya dihidupkan, tetapan berkuat kuasa dan penguat mempunyai output laser, dan lampu penunjuk LASER dihidupkan. HIDUP/MATI butang akan dipaparkan dalam warna merah. OutputPower dalam pemantauan parameter kawasan menunjukkan kuasa optik keluaran sebenar semasa, CurRead menunjukkan arus arus pam, dan LDTemp menunjukkan suhu dalaman.

Langkah 11. Matikan:Matikan dulu Suis butang HIDUP/MATI pada sisi penguat dan butang SoftActive hidupkan perisian, klik ClosePort untuk menutup port bersiri, dan kemudian tutup perisian.

Langkah12. Memori Parameter: Mod dan parameter yang ditetapkan oleh perisian kawalan akan disimpan secara automatik di dalam modul EDFA dan mempunyai fungsi memori mematikan kuasa. Jika tidak perlu ubah suai parameter EDFA, ia tidak perlu disambungkan ke komputer hos apabila menggunakannya semula.

Nota Operasi dan Penyelenggaraan

● Jika gentian keluaran perlu disambungkan ke gentian lain, ia adalah disyorkan untuk menggunakan splicer gabungan.

● Apabila dimulakan, mula-mula sahkan bahawa suis kuasa dan suis kekunci dimatikan, dan kemudian sambungkan bekalan kuasa. Apabila ditutup, pertama matikan suis kunci, dan kemudian cabut bekalan kuasa selepas output lampu penunjuk padam. Jangan potong terus bekalan kuasa apabila EDFA berfungsi.

● Bersihkan penyambung gentian dengan lap bebas lin dan periksa dengan a pengesan muka hujung gentian sebelum sambungan. Sentiasa sambung/putuskan sambungan gentian tanpa kuasa untuk mengelakkan pembakaran hujung muka. Penyambung gentian optik mestilah ditutup dengan penutup habuk.

● Tidak disyorkan untuk memasukkan dan mencabut palam output dengan kerap penyambung gentian untuk mengelakkan pencemaran habuk, yang boleh menyebabkan peningkatan kehilangan sisipan atau terbakar muka hujung penyambung gentian.

● Pastikan peralatan kering dan simpan di tempat yang kering.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
