Mikro-Modul C-band Erbium-doped Fiber Booster Amplifier

Jadual Kandungan

1. Pengenalan kepada Mikro-Modul C-band Erbium-doped Fiber Booster Amplifier

2. Teknikal Spesifikasi

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Maklumat Pesanan

7. Lembaran Data

8. Syarat sebut harga dan bayaran

9. Masa utama

10. Langkah-langkah operasi

11. Nota Operasi dan Penyelenggaraan

12. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

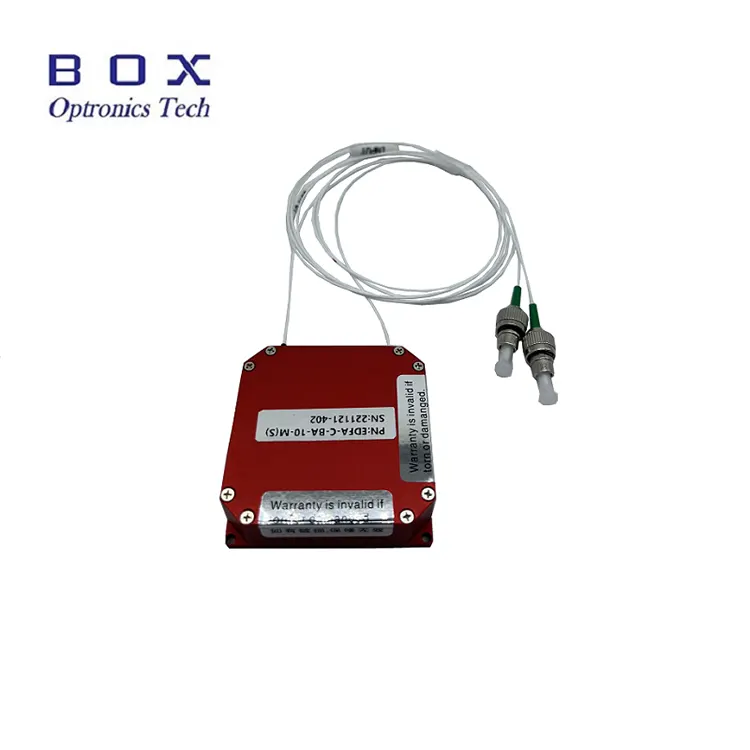

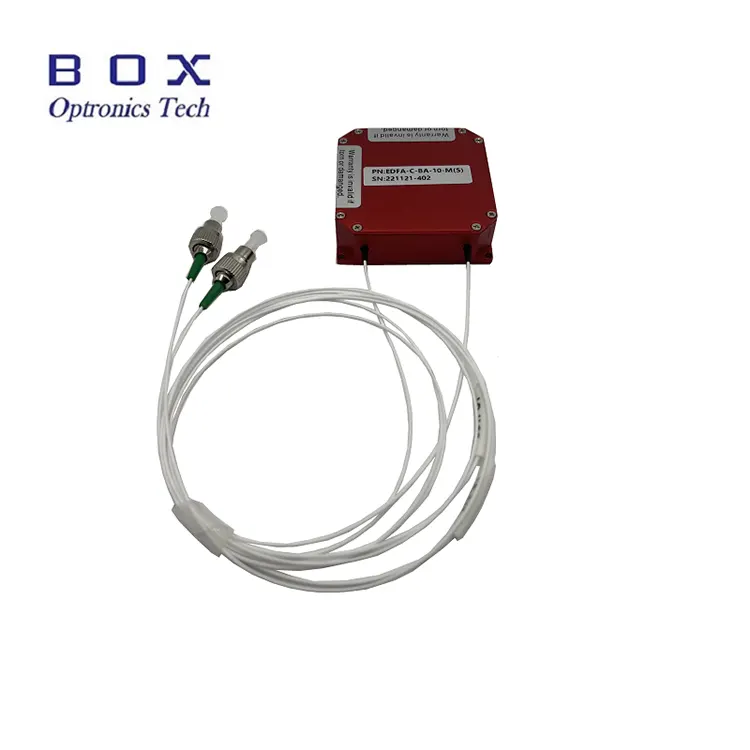

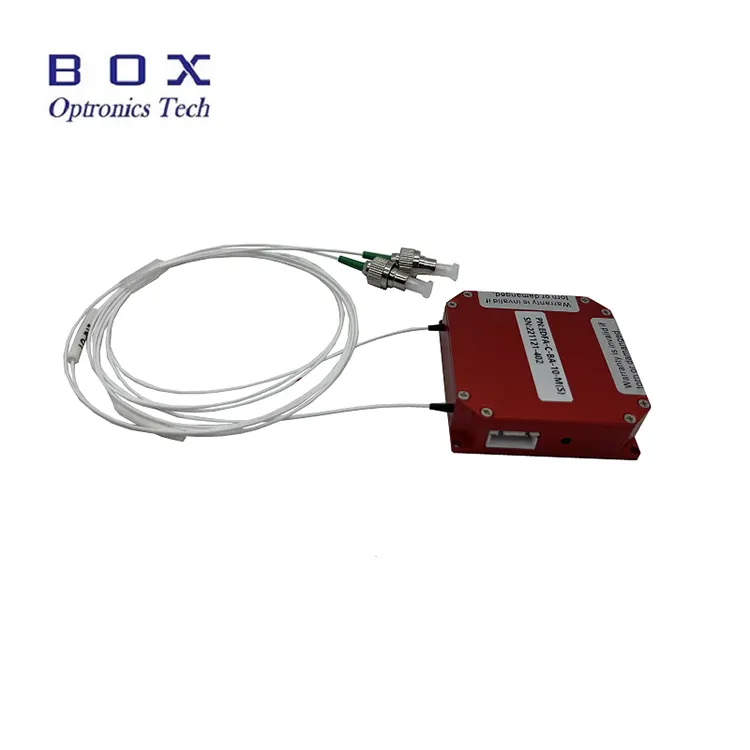

Pengenalan Produk

Penggalak Gentian Berdop Erbium Modul C-jalur Mikro Penguat direka untuk aplikasi dalam ruang terhad. Demensi adalah 50(W)×50(D)×15(H)mm atau 45(W)×65(D)×10(H)mm pilihan. Mereka boleh jadi digunakan untuk penguatan kuasa isyarat laser dalam C-band 1530~1565nm julat panjang gelombang. Ia menampilkan kuasa tinggi 10/13/17/20/23dBm, dan hingar yang rendah. A port siri komunikasi dan kabel kuasa disediakan untuk operasi PC. bila menggunakan modul ini, pastikan muka hujung gentian bersih, berhati-hati dengan laser had input, dan ambil langkah berjaga-jaga keselamatan laser yang diperlukan.

produk Spesifikasi

produk Ciri-ciri

● Julat panjang gelombang lebar-1530~1565nm;

● Subminiatur reka bentuk;

● Bunyi rendah <5dB;

● Mod kawalan RS232/ TTL.

produk Aplikasi

● Optik komunikasi gentian;

● Optik sensor gentian;

● Serat laser.

produk Butiran

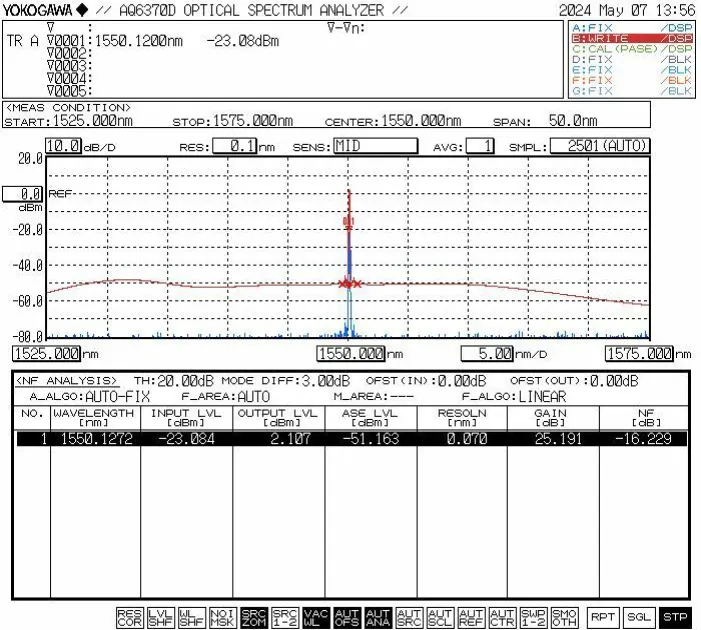

● Keluk Ciri Biasa

● Takrifan pin komunikasi (dari kiri ke kanan: 1 hingga 4):

Tahap komunikasi mematuhi piawaian TTL. TTL-RS232 penukaran tahap diperlukan untuk sambungan ke komputer.

Maklumat pesanan

cth: EDFA-BA-C-23-SM-MIC

(Maklumat pesanan: Mikro-Modul C-band Erbium-doped Penguat Penggalak Gentian, kuasa keluaran 23dB, dengan pakej modul SMF-28efiber).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

lembaran data

lembaran data

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10-15 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan menjadi lebih cepat dihantar.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Operasi Langkah

Langkah 1. Membongkar dan Memasang

Periksa sama ada semua aksesori lengkap sebelum dipasang.

Langkah2.Menyambung Bekalan Kuasa dan Gentian Tali Tampalan

Sambungkan bekalan kuasa; sambungkan lampu isyarat kepada input

Langkah3.Menghidupkan Amplifier

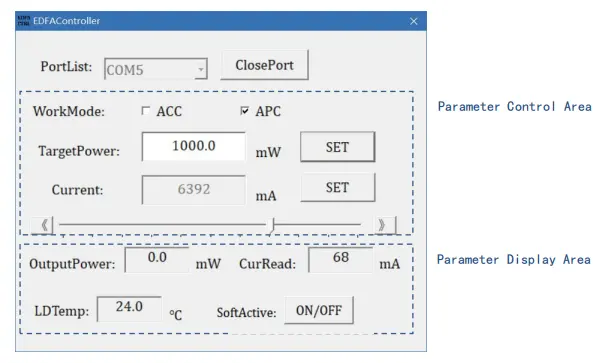

Hidupkan kuasa penguat. Nota: Arus operasi dan keuntungan nilai ialah parameter yang ditetapkan oleh komputer hos pada penutupan terakhir, dan boleh diubah suai melalui perisian jika diperlukan. Dilarang sama sekali untuk memasang atau cabut plag penyambung gentian semasa laser beroperasi.

Setp4.Shutdown

Putuskan sambungan kabel kuasa selepas digunakan.

Nota Operasi dan Penyelenggaraan

● Jangan potong bekalan kuasa terus semasa penguat sedang beroperasi.

● Pastikan penyambung gentian bebas daripada habuk untuk mengelakkan gentian terbakar muka hujung penyambung. Bersihkan penyambung gentian dengan kertas kanta bebas habuk sebelum sambungan, periksa dengan pemeriksa muka hujung gentian, dan sambung melalui bebibir hanya selepas mengesahkan kebersihan. Jika tidak, muka hujung penyambung gentian mungkin terbakar apabila laser dihidupkan. Pastikan operasi bebas laser apabila bebibir penyambung, dan letakkan penutup habuk gentian apabila tidak digunakan.

● Pastikan peralatan kering dan simpan di tempat yang kering.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
