Sumber Cahaya Jalur Lebar ASE 1030nm

Jadual Kandungan

1. Pengenalan kepada Sumber Cahaya Jalur Lebar ASE 1030nm

2. Teknikal Spesifikasi

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Panduan Operasi Selamat

7. Maklumat Pesanan

8. Lembaran Data

9. Syarat sebut harga dan bayaran

10. Masa utama

11. Nota Operasi dan Penyelenggaraan

12. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

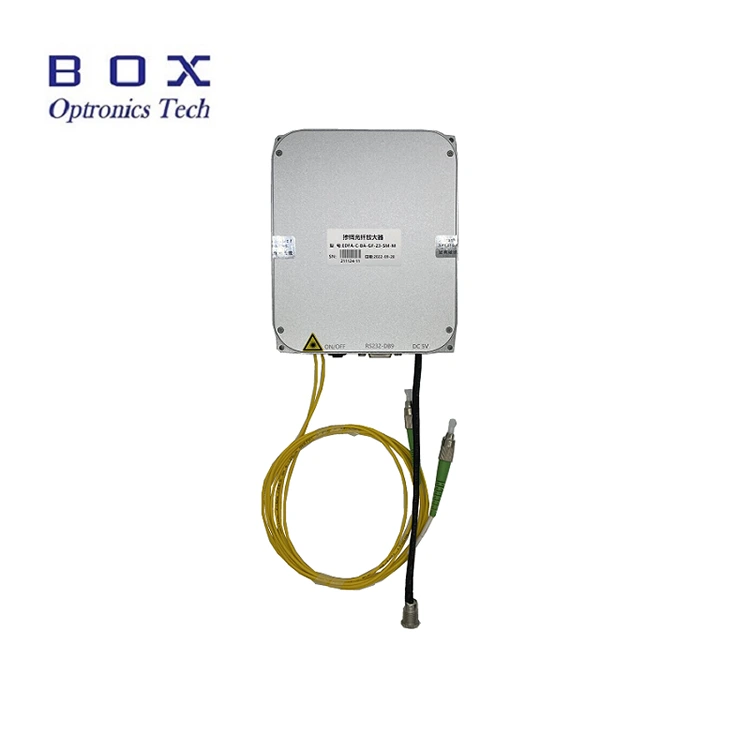

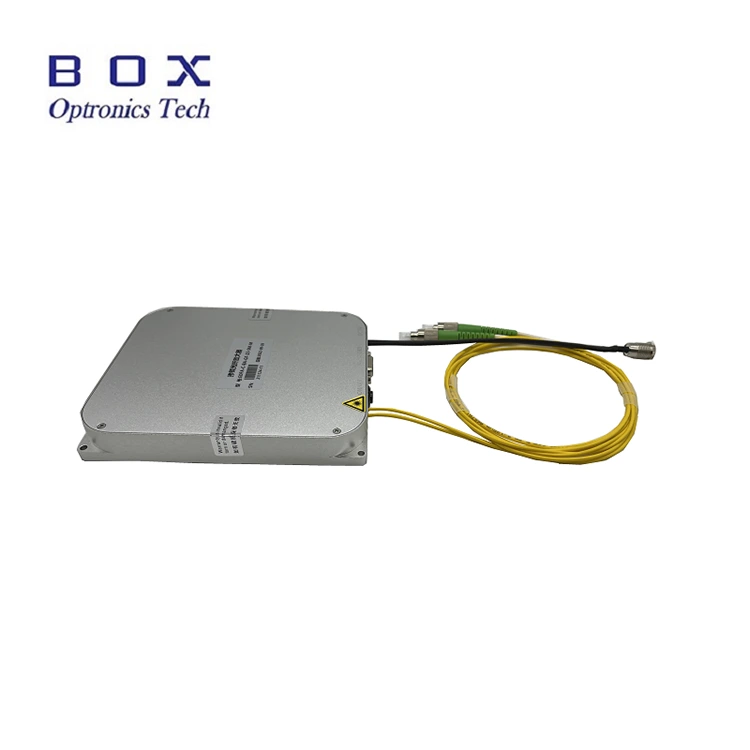

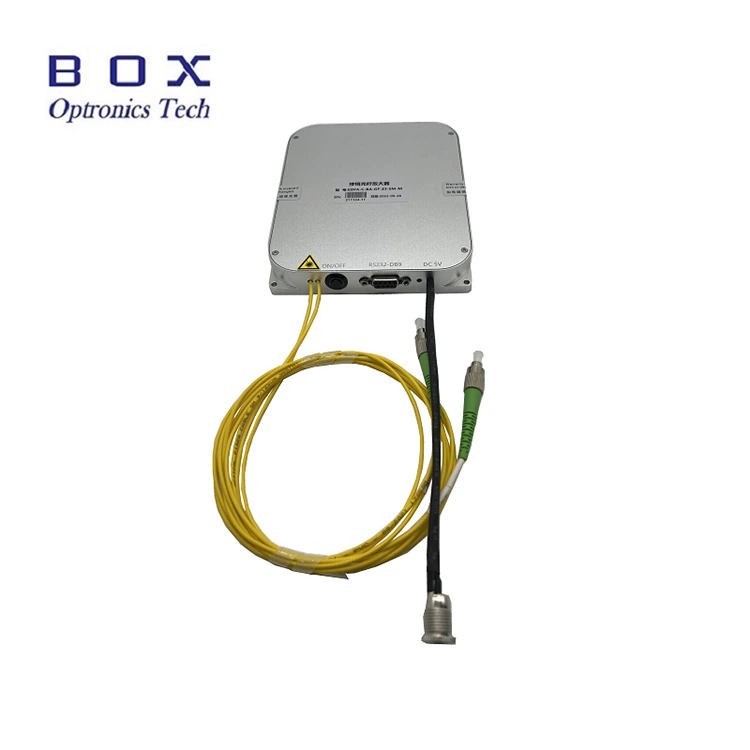

Pengenalan Produk

Ini ialah Sumber Cahaya Jalur Lebar ASE 1030nm berdasarkan gentian berdop ytterbium dan laser pam semikonduktor, dengan spektrum 1030nm liputan, kuasa keluaran 10/20/30/50/100/500/1000mW, dan polarisasi nisbah kepupusan serendah 0.2 dB. Set lengkap aksesori disertakan; pengguna manual disediakan. Ia sesuai untuk gentian optik ujian peranti, pengeluaran parut FBG, pengimejan perubatan, dsb.

produk Spesifikasi

Ciri-ciri Produk

● Spektrum kerataan;

● Kuasa keluaran adalah pilihan dan boleh laras;

● Panjang gelombang jangka panjang dan kuasa stabil;

● DB9 Komunikasi perempuan(RS232) untuk penyepaduan yang mudah.

Aplikasi Produk

● Serat penderiaan;

● Perubatan pengimejan;

● Serat ujian peranti optik.

produk Butiran

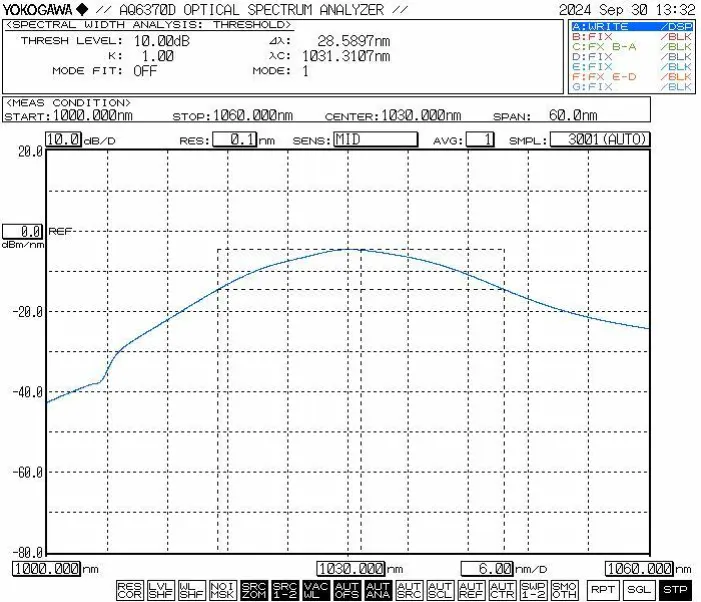

● Spektrum biasa

● Aksesori Standard

1. Langkah Operasi-1030nm ASE Broadband Light Source

Langkah 1. Membongkar dan Memasang: Sila semak sama ada aksesori lengkap

sebelum perhimpunan.

Langkah2.Menyambung Pelompat Gentian: Buka penutup habuk pada penyambung gentian atau bebibir, periksa muka hujung gentian, dan sambungkan gentian atau sambung gentian ke peranti atau meter kuasa untuk diuji selepas mengesahkan bahawa tiada pencemaran atau kerosakan.

Langkah3.Menyambungkan Penyesuai Kuasa dan Kabel Bersiri: Sambungkan modul sumber cahaya dan penyesuai kuasa; menyambung modul sumber cahaya dan komputer dengan kabel isyarat USB-RS232. (Nota: Komputer perlu memasang pemacu port bersiri terlebih dahulu. Pemandu boleh ditemui pada CD-ROM atau diperoleh daripada syarikat Box Optronics.)

Setp4.Kegunaan: Buka sumber cahaya suis pengaktifan; lampu penunjuk keluaran sumber cahaya menyala, dan ada output kuasa optik. Pada masa ini, semasa bekerja dan nilai kuasa optik ialah parameter yang ditetapkan oleh komputer hos pada penutupan terakhir. Mereka boleh jadi diubah suai dan disimpan dalam perisian komputer hos (hanya untuk versi model dengan kuasa boleh laras).

Langkah 5. Selepas digunakan, klik butang tutup, matikan bekalan kuasa, dan putuskan sambungan sambungan gentian.

Memesan maklumat

cth: ASE-1030-5HSM-B

(Maklumat pesanan: 1030nm ASE Broadband Light Source, 500mW output kuasa, dengan gentian SM Hi1060, pakej atas bangku).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

lembaran data

lembaran data

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10-15 hari bekerja untuk pengeluaran. (Jika ada beberapa dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi dan Penyelenggaraan

● Sebelum menyambungkan penyambung gentian optik, pembersihan khusus alatan mesti digunakan untuk membersihkan muka hujung penyambung dengan teliti. Selain itu, pemeriksa muka hujung gentian harus digunakan dengan berhati-hati periksa permukaan untuk memastikan ia benar-benar bebas daripada habuk dan bahan cemar sebelum menyambungkannya melalui bebibir gentian. Semasa pembersihan, pemeriksaan, dan sambungan muka hujung gentian optik, adalah penting untuk memastikan bahawa sumber cahaya berada dalam keadaan dinyahaktifkan; dalam apa jua keadaan tidak sepatutnya operasi ini dilakukan semasa cahaya sedang dihantar. Sekali guna lengkap dan penyambung telah diputuskan daripada gentian optik lain penyambung, penyambung gentian mesti dipasang dengan penutup habuk pelindung.

● Model sumber cahaya ASE jalur lebar dengan kuasa output 200 mW atau lebih tinggi mungkin menampilkan kuncir keluaran yang ditamatkan dengan penyambung FC/APC. Walau bagaimanapun, penyambung ini bertujuan semata-mata untuk kuasa output yang dimulakan oleh pengguna pemantauan (dengan menyambung kepada meter kuasa optik) atau untuk antara muka dengan an Kolimator gentian ditamatkan FC untuk mengarahkan output laser ke ruang bebas. Ia dinasihatkan supaya tidak menggunakan penyesuai bebibir untuk mengawan ini secara langsung penyambung dengan kuncir gentian atau peranti milik pengguna lain; berbuat demikian membawa risiko besar merosakkan kedua-dua penyambung gentian dan unit penguat itu sendiri. Jika sambungan dengan gentian lain diperlukan, ia adalah disyorkan untuk menggunakan penyambungan gabungan; tambahan pula, pastikan jenis-jenis gentian yang disambungkan adalah saling serasi.

● Adalah dinasihatkan supaya tidak kerap memasukkan atau mengeluarkannya penyambung gentian optik di port output, untuk mengelakkan habuk pencemaran—yang boleh menyebabkan peningkatan kehilangan sisipan—atau pembakaran muka hujung penyambung gentian.

● Apabila dimulakan, pastikan kedua-dua suis kuasa dan suis suis kunci dimatikan, kemudian sambungkan bekalan kuasa. Apabila ditutup, pertama matikan suis kekunci, dan cabut bekalan kuasa hanya selepas lampu penunjuk keluaran telah padam. Jangan sekali-kali memutuskan kuasa secara langsung bekalan semasa sumber cahaya sedang beroperasi.

● Sila ambil langkah berjaga-jaga terhadap kelembapan, habuk dan kakisan; ia hendaklah disimpan di tempat yang kering.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
