C-band ASE Broadband Light Source

Jadual Kandungan

1. Pengenalan kepada C-band ASE Broadband Light Source

2. Teknikal Spesifikasi

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Langkah-langkah operasi

7. Maklumat Pesanan

8. Lembaran data dan lembaran ujian

9. Syarat sebut harga dan bayaran

10. Masa utama

11. Nota Operasi dan Penyelenggaraan

12. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

Sumber cahaya jalur lebar ASE ini adalah milik an sumber cahaya tidak koheren, iaitu pancaran spontan yang dihasilkan oleh a gentian kuarza doped erbium semikonduktor yang dipam laser. Meratakan spektrum teknologi mencapai spektrum rata jalur lebar, dan panjang gelombang meliputi jalur C, dan kerataan spektrum <2dB, dicapai melalui gentian SM atau PM output, pilihan kuasa banyak peringkat, sesuai untuk aplikasi penderiaan gentian optik.

produk Spesifikasi

Ciri-ciri Produk

● Kestabilan Tinggi Output;

● rata spektrum;

● DB9 Komunikasi perempuan(RS232) untuk penyepaduan yang mudah.

Aplikasi Produk

● Gentian optik penderiaan;

● Perubatan pengimejan;

● Telekomunikasi;

● Optik ujian peranti.

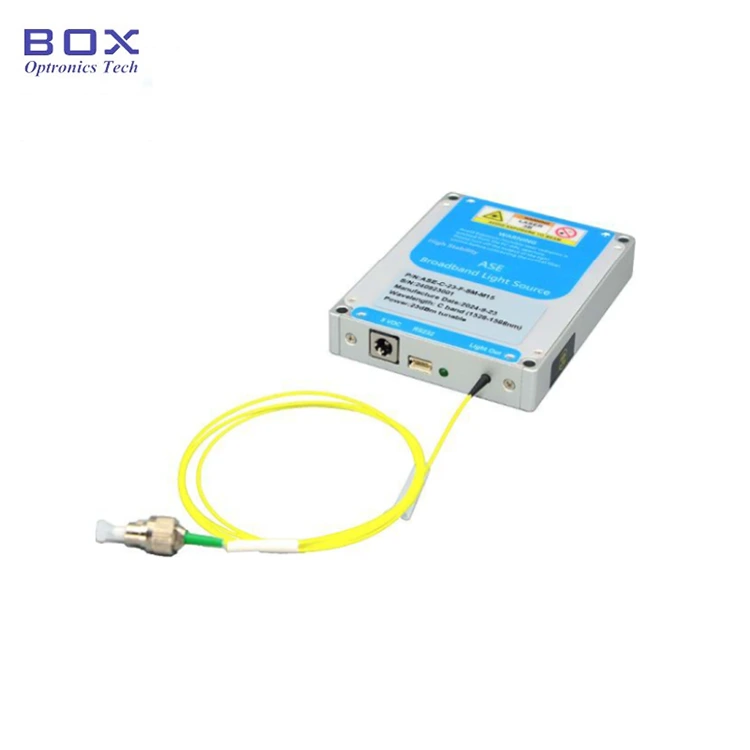

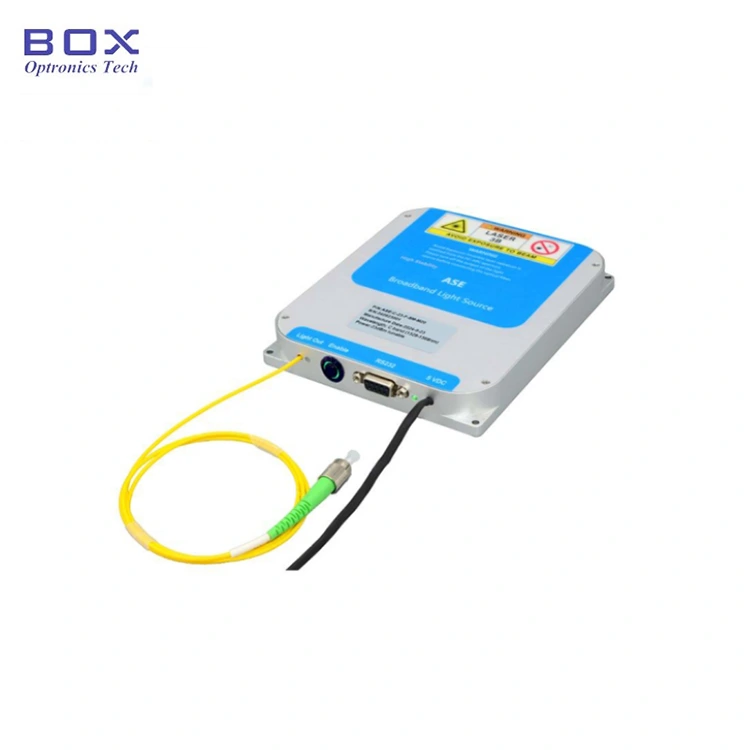

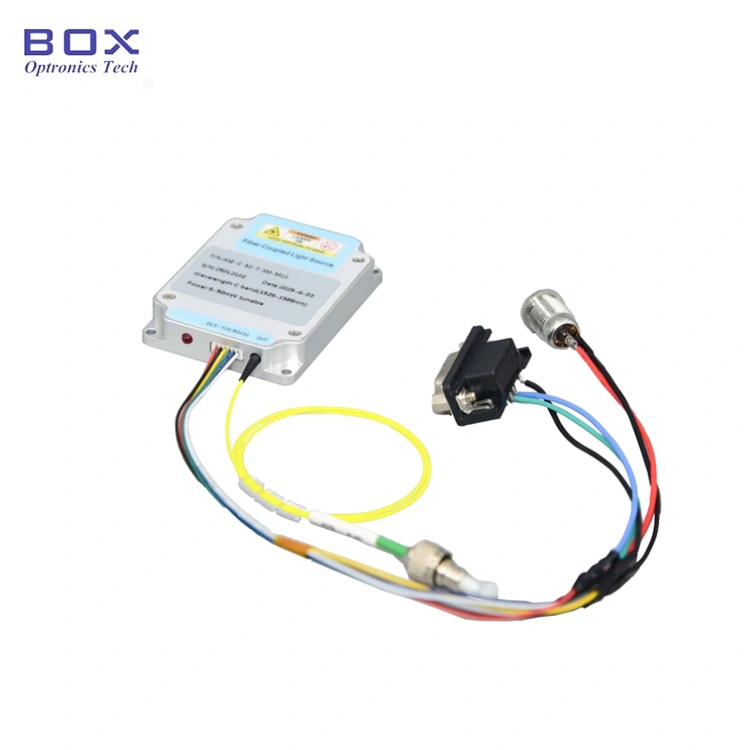

produk Butiran

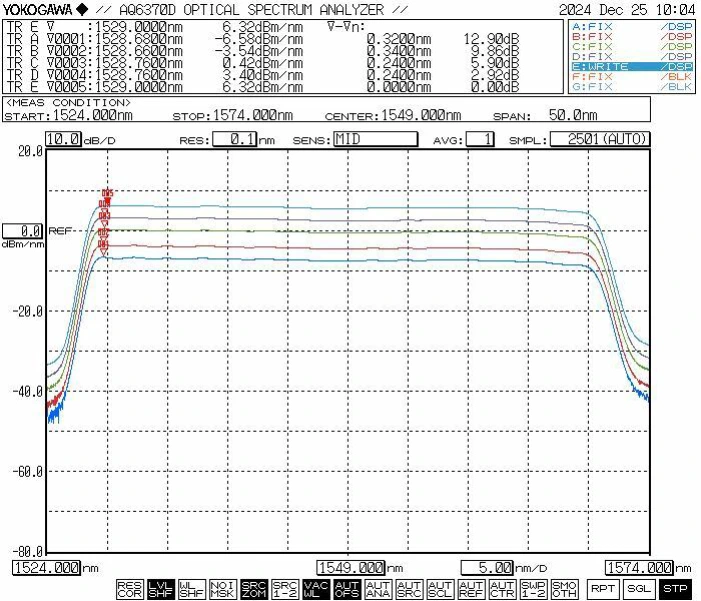

● Spektrum biasa:

● Aksesori Standard

Operasi Langkah

Langkah 1. Membongkar dan Memasang:Sila semak sama ada aksesori lengkap sebelum pemasangan.

Langkah2. Menyambung Pelompat Gentian: Terbuka penutup habuk pada penyambung gentian atau bebibir, periksa muka hujung gentian, dan sambungkan gentian atau sambung gentian ke peranti atau meter kuasa untuk diuji selepas mengesahkan bahawa tiada pencemaran atau kerosakan.

Langkah3. Menyambungkan Penyesuai Kuasa dan Kabel Bersiri:Sambungkan modul sumber cahaya dan penyesuai kuasa; sambungkan modul sumber cahaya dan komputer dengan kabel isyarat USB-RS232. (Nota: The komputer perlu memasang pemacu port bersiri terlebih dahulu. Pemandu boleh ditemui pada CD-ROM atau diperoleh daripada syarikat Box Optronics.)

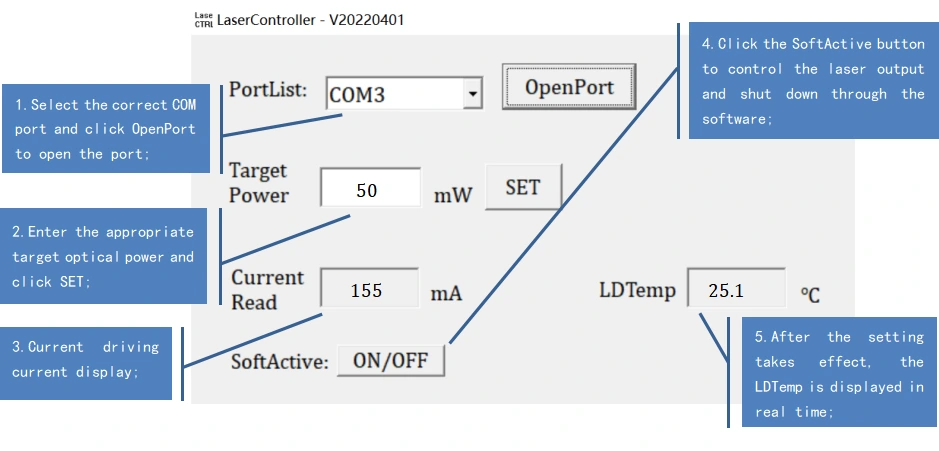

Setp4. Penggunaan: Buka sumber cahaya suis pengaktifan; lampu penunjuk keluaran sumber cahaya menyala, dan ada output kuasa optik. Pada masa ini, semasa bekerja dan nilai kuasa optik ialah parameter yang ditetapkan oleh komputer hos pada penutupan terakhir. Mereka boleh jadi diubah suai dan disimpan dalam perisian komputer hos (hanya untuk versi model dengan kuasa boleh laras).

Langkah5. Selepas digunakan:Klik tutup butang, matikan bekalan kuasa dan putuskan sambungan gentian.

Memesan maklumat

cth: ASE-C-50-SM-T-M

(Maklumat pesanan: C-band ASE Broadband Light Source, output 50mW kuasa, dengan gentian SM, boleh laras kuasa, pakej modul).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10-15 hari bekerja untuk pengeluaran. (Jika ada beberapa dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi dan Penyelenggaraan

● Tidak disyorkan untuk kerap memasang dan mencabut palam gentian optik penyambung pada hujung keluaran. Ini membantu mengelakkan pencemaran dengan habuk yang boleh meningkatkan kehilangan sisipan atau menyebabkan muka hujung penyambung terbakar.

● Apabila dimulakan, mula-mula sahkan bahawa suis kuasa dan suis kekunci dimatikan, kemudian sambungkan kuasa. Apabila menutup, matikan dulu suis kunci; selepas lampu penunjuk status padam, putuskan sambungan kuasa. buat tidak memotong kuasa secara langsung semasa sumber cahaya beroperasi.

● Untuk model sumber cahaya jalur lebar ASE dengan kuasa output kurang daripada 200 mW, penyambung gentian output boleh disambungkan kepada mod tunggal yang lain peranti gentian melalui penyesuai boleh tanggal (bebibir gentian). Walau bagaimanapun, jika muka akhir daripada penyambung gentian tercemar, ia sangat terdedah kepada kerosakan terbakar apabila laser diaktifkan—walaupun kuasa laser sangat rendah. Oleh itu, sebelum menyambungkan penyambung gentian, anda mesti menggunakan gentian khusus alat pembersih untuk membersihkan muka hujung secara menyeluruh. Selain itu, gunakan serat pemeriksa muka hujung untuk memeriksa permukaan dengan teliti, memastikan ia sepenuhnya bebas daripada habuk dan bahan cemar sebelum membuat sambungan melalui gentian bebibir. Semasa pembersihan, pemeriksaan dan penyambungan penyambung gentian, anda mesti memastikan bahawa sumber cahaya berada dalam keadaan dinyahaktifkan; di bawah no keadaan sekiranya operasi ini dilakukan semasa sumber cahaya sedang memancarkan cahaya. Setelah penggunaan selesai dan penyambung telah diputuskan daripada komponen gentian lain, anda mesti segera menutup penyambung gentian dengan penutup habuk pelindung.

● Model sumber cahaya ASE jalur lebar dengan kuasa output 200 mW atau lebih tinggi mungkin menampilkan kuncir keluaran yang ditamatkan dengan penyambung FC/APC. Walau bagaimanapun, penyambung ini bertujuan semata-mata untuk kuasa output yang dimulakan oleh pengguna pemantauan (dengan menyambung kepada meter kuasa optik) atau untuk antara muka dengan an Kolimator gentian ditamatkan FC untuk mengarahkan output laser ke ruang bebas. Ia dinasihatkan supaya tidak menggunakan penyesuai bebibir untuk mengawan ini secara langsung penyambung dengan kuncir gentian atau peranti milik pengguna lain; berbuat demikian membawa risiko besar merosakkan kedua-dua penyambung gentian dan unit penguat itu sendiri. Jika sambungan dengan gentian lain diperlukan, ia adalah disyorkan untuk menggunakan penyambungan gabungan; tambahan pula, pastikan jenis-jenis gentian yang disambungkan adalah saling serasi.

● Sila ambil langkah berjaga-jaga terhadap kelembapan, habuk dan kakisan; kedai di tempat yang kering.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
