C-band Low Flatness ASE Broadband Light Source

Jadual Kandungan

1. Pengenalan kepada C-band Low Flatness ASE Broadband Light Source

2. Teknikal Spesifikasi

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Langkah-langkah operasi

7. Maklumat Pesanan

8. Lembaran data dan lembaran ujian

9. Syarat sebut harga dan bayaran

10. Masa utama

11. Nota Operasi dan Penyelenggaraan

12. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

Ini ialah ASE Kerataan Rendah C-band yang tidak koheren Sumber Cahaya Jalur Lebar, iaitu pelepasan spontan yang dihasilkan oleh a laser semikonduktor dalam gentian kuarza doped erbium, dengan spektrum 1526~1566nm liputan dan kuasa keluaran 10/20/30/50mW. Set lengkap aksesori disertakan; manual pengguna disediakan. Ia sesuai untuk gentian optik ujian peranti, pengeluaran parut FBG, pengimejan perubatan, dll. Sila ambil langkah berjaga-jaga terhadap kelembapan, habuk, dan kakisan; ia hendaklah disimpan di tempat yang kering tempat.

produk Spesifikasi

Ciri-ciri Produk

● Kos berkesan;

● Spektrum luas;

● tinggi kuasa keluaran kestabilan.

Aplikasi Produk

● Optik penderiaan gentian;

● Perubatan pengimejan;

● Ujian peranti gentian optik.

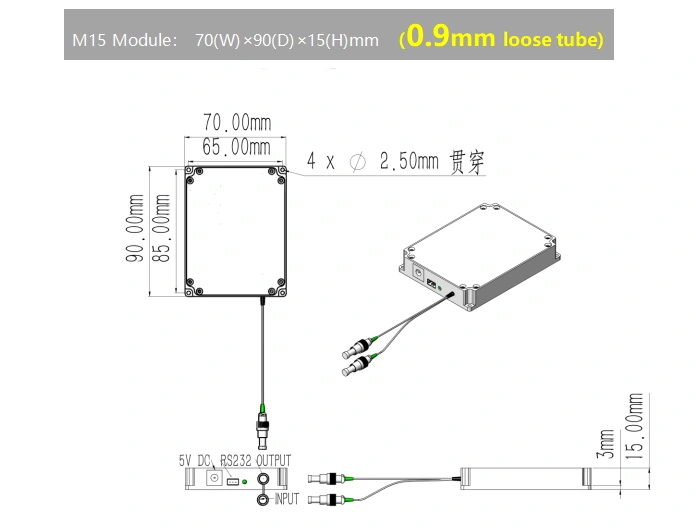

produk Butiran

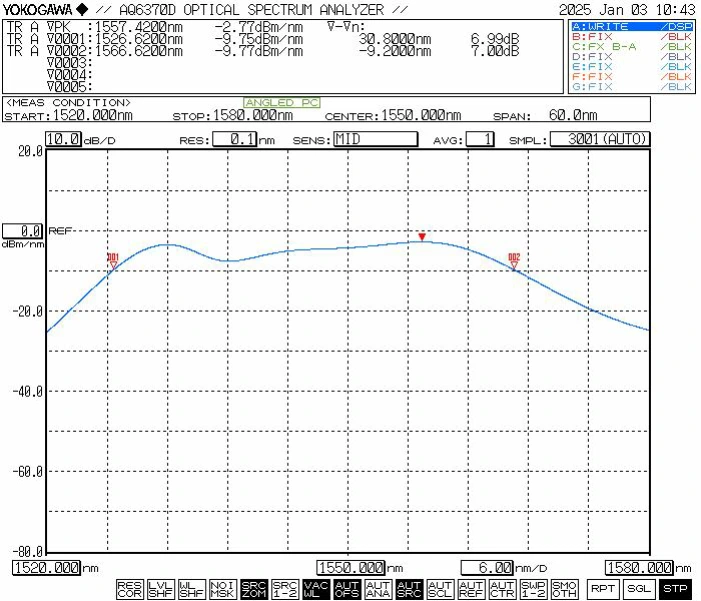

● Spektrum biasa

● Aksesori Standard

Operasi Langkah

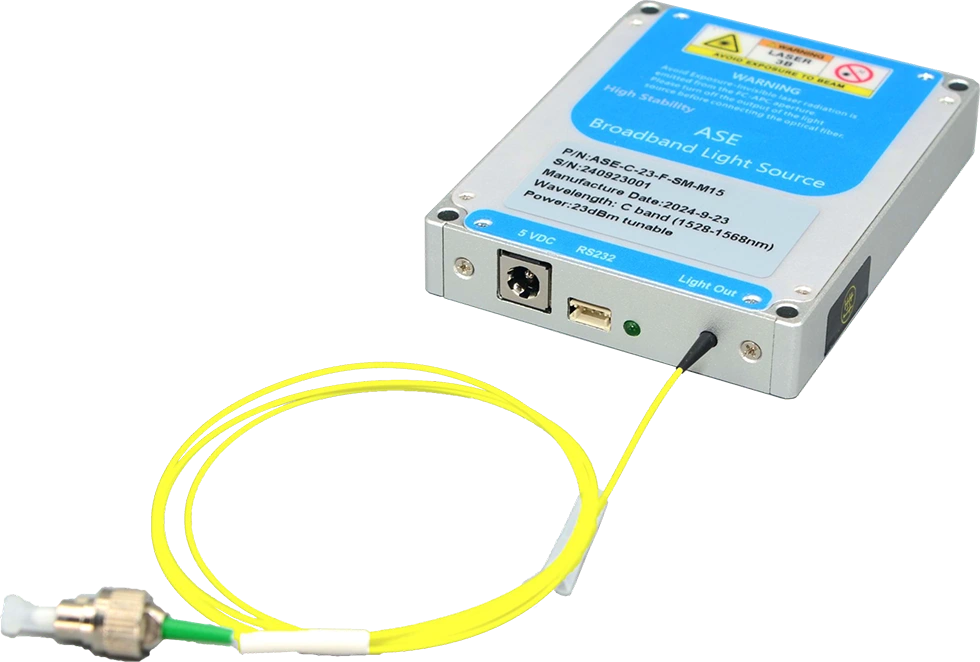

Langkah1. Penampilan: Dari kiri ke kanan- kuasa port, antara muka komunikasi bersiri ZH2.54 (3-pin), LED penunjuk kuasa dan port gentian mod tunggal untuk output optik.

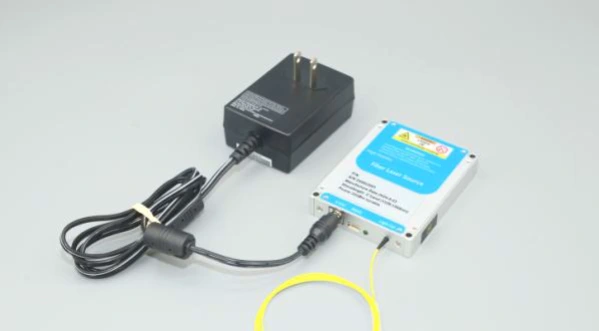

Step2. Bekalan Kuasa: Lalai port input kuasa ialah DC 5.5×2.1 mm antara muka; penyesuai kuasa DC 5V yang sepadan disertakan dengan unit pada masa itu daripada penghantaran. Kaedah untuk menyambungkan penyesuai kuasa kepada sumber cahaya modul digambarkan dalam rajah yang disertakan; sila pastikan anda menggunakan hanya penyesuai kuasa asal yang digabungkan. Penggunaan kuasa yang tidak serasi penyesuai boleh mengakibatkan kerosakan pada sumber cahaya. Sebagai alternatif, versi menampilkan kabel kuasa dengan penyambung terminal berbentuk U tersedia untuk memudahkan sambungan ke bekalan kuasa pensuisan; bagaimanapun, pilihan ini mestilah diminta secara khusus semasa pembelian.

Langkah3.Menyambung Kord Tampalan Gentian: Tanggalkan penutup habuk daripada penyambung gentian dan periksa muka hujung gentian; pastikan ia bebas daripada pencemaran atau kerosakan sebelum menyambungkannya kepada yang lain komponen gentian optik atau peralatan ujian. Untuk sumber cahaya berkuasa tinggi, ia adalah disyorkan untuk menggunakan penyambungan gabungan untuk sambungan.

Setp4.Menyambungkan Sumber Cahaya Modul ke PC Hos:Gunakan kabel data bersiri USB-ke-RS232 asal disertakan dengan modul sumber cahaya untuk menyambungkan modul ke komputer. Komputer memerlukan pemasangan pemacu port bersiri khusus terlebih dahulu untuk mengenali kabel USB-ke-RS232 dengan betul; jika tidak, perisian hos akan tidak dapat mewujudkan sambungan yang betul atau berkomunikasi dengan cahaya modul sumber. Sila hubungi Box Optronics untuk mendapatkan pemandu yang diperlukan.

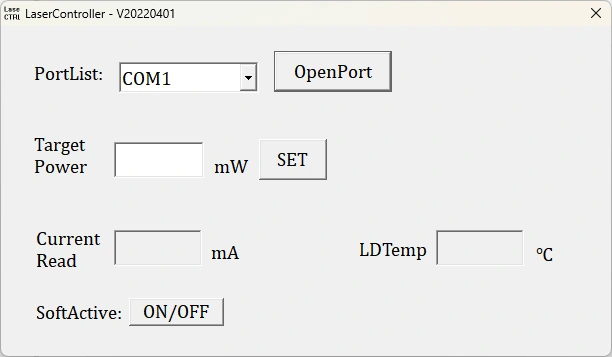

Step5.Software:Untuk produk modul sumber cahaya ASE dengan kuasa boleh laras, kuasa output optik boleh dikawal melalui perisian hos; untuk kuasa tetap model, aras kuasa tidak boleh dilaraskan.

Memesan maklumat

cth: ASE-C-F7-20-SM-M

(Maklumat pesanan: C-band Low Flatness ASE Broadband Light Source, kerataan spektrum≤7dB, 20mW kuasa keluaran, dengan gentian SM, pakej modul).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi dan Penyelenggaraan

● Di bawah keadaan muka hujung yang bersih, gentian mod tunggal (seperti Hi-1060, PM980, G652D atau PM1550) mempunyai toleransi kuasa teori kira-kira 200 mW cahaya berterusan. Akibatnya, untuk sumber cahaya dan penguat dengan aras kuasa keluaran di bawah 200 mW, penyambung gentian keluaran boleh digandingkan dengan peranti gentian mod tunggal lain menggunakan penyesuai standard (bebibir gentian). Walau bagaimanapun, jika muka hujung penyambung gentian tercemar, ia sangat terdedah untuk terbakar apabila laser diaktifkan—walaupun jika kuasa laser sangat rendah. Oleh itu, sebelum membuat sebarang sambungan gentian, muka hujung penyambung mesti dibersihkan dengan teliti menggunakan pembersihan gentian khusus alatan. Tambahan pula, pemeriksa muka hujung gentian harus digunakan dengan berhati-hati periksa permukaan untuk memastikan ia benar-benar bebas daripada habuk dan bahan cemar sebelum meneruskan sambungan melalui bebibir gentian.

● Apabila membersihkan, memeriksa atau menyambungkan penyambung gentian optik, anda mesti memastikan bahawa sumber cahaya tidak memancarkan cahaya; dalam apa jua keadaan harus operasi dilakukan semasa cahaya aktif. Setelah selesai digunakan dan selepas memutuskan sambungan daripada penyambung gentian optik lain, penyambung mesti dipasang dengan penutup habuk.

● Jika gentian keluaran perlu disambungkan ke gentian lain, ia adalah disyorkan untuk menggunakan splicer gabungan.

● Tidak disyorkan untuk memasukkan atau mengeluarkan gentian optik dengan kerap penyambung di hujung keluaran, untuk mengelakkan pencemaran habuk—yang boleh membawa kepada peningkatan kehilangan sisipan—atau kerosakan pada muka hujung penyambung gentian.

● Sila ambil langkah berjaga-jaga terhadap kelembapan, habuk dan kakisan; kedai di tempat yang kering.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
