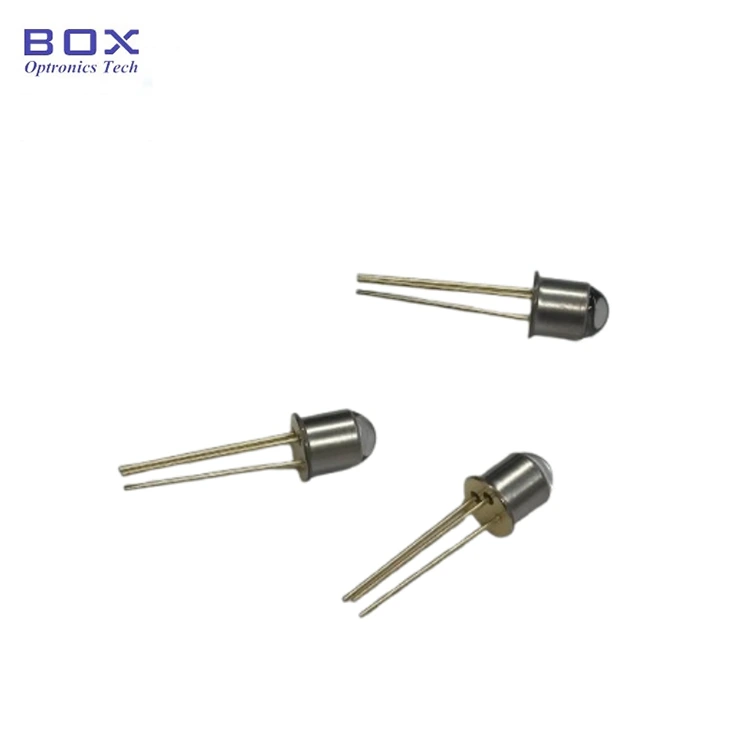

Fotodiod PIN InGaAs Kawasan Aktif 1mm (Model: BPD-1STO46B-BL dan BPD-1STO46B-FW) daripada Box Optronics ialah pengesan foto PIN InGaAs yang padat dan sensitif tinggi yang direka untuk pengesanan optik inframerah dekat dalam julat panjang gelombang 900nm hingga 1650nm. Dengan kawasan aktif berdiameter 1mm, ia menyediakan gabungan seimbang keupayaan pengumpulan cahaya, toleransi gandingan dan prestasi pengesanan untuk pengukuran kuasa optik, instrumentasi gentian optik dan aplikasi pemantauan optik.
Dua konfigurasi pakej TO46 tersedia: BPD-1STO46B-BL dengan tingkap kanta bola untuk kecekapan gandingan yang dipertingkatkan dengan isyarat optik terfokus atau gandingan gentian, dan BPD-1STO46B-FW dengan tingkap rata untuk pengesanan optik ruang bebas dan aplikasi yang memerlukan antara muka optik planar. Kedua-dua versi menampilkan pembungkusan logam TO46 hermetik untuk operasi jangka panjang yang boleh dipercayai.
· diameter kawasan aktif 1mm
· Julat tindak balas spektrum luas: 900nm-1650nm
· Tanggungjawab tinggi: 0.9A/W tipikal pada 1310nm, 0.95A/W pada 1550nm
· Arus gelap rendah dan kapasitansi simpang rendah
· Pakej logam hermetik TO46 yang padat
· Dua pilihan tetingkap: bola lensa (BL) untuk kecekapan gandingan yang dipertingkatkan, tetingkap rata (FW) untuk pengesanan ruang kosong
· Meter kuasa optik dan sistem pemantauan kuasa optik
· Peralatan ujian dan pengukuran gentian optik
· EDFA dan pemantauan kuasa penguat optik
· spektroskopi NIR dan sistem penderiaan optik
· Aplikasi pengesanan optik ruang bebas
· Pencirian dan penentukuran komponen optik
· Instrumentasi fotonik dan penyepaduan OEM
|
Parameter |
Simbol |
Penilaian |
Unit |
|
Voltan Terbalik |
VRmax |
20 |
V |
|
Suhu Kes Operasi |
TOP |
-40 ~ +85 |
°C |
|
Suhu Penyimpanan |
TST |
-55 ~ +120 |
°C |
|
Parameter |
Simbol |
Keadaan Ujian |
Min. |
Taip. |
Maks. |
Unit |
|
Diameter Kawasan Aktif |
φ |
- |
- |
1 |
- |
mm |
|
Julat Tindak Balas Spektrum |
λ |
- |
900 |
- |
1650 |
nm |
|
Tanggungjawab pada 1310nm |
R |
- |
0.85 |
0.9 |
- |
A/W |
|
Tanggungjawab pada 1550nm |
R |
- |
- |
0.95 |
- |
A/W |
|
Voltan Kendalian |
V |
VR = -5V |
- |
- |
-5 |
V |
|
Arus Gelap |
Id |
VR = -5V |
- |
1.5 |
5.0 |
nA |
|
Kapasitan Persimpangan |
C |
VR = -5V, f = 1MHz |
- |
50 |
80 |
pF |
|
Lebar Jalur 3dB |
Bw |
VR = 0V, RL = 50Ω |
- |
40 |
- |
MHz |

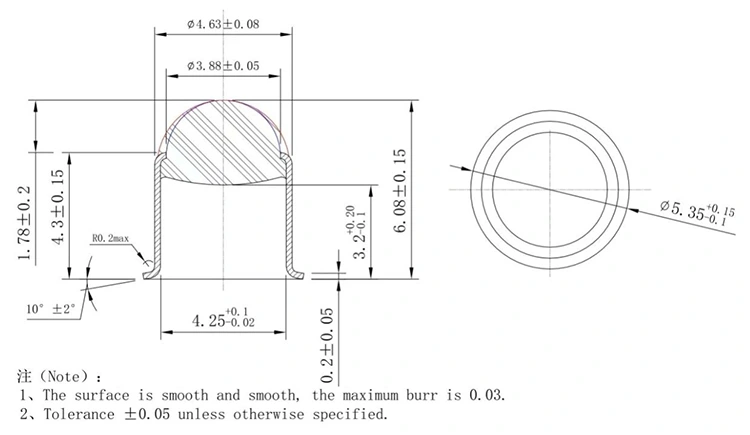

Jenis Pakej: Pakej Logam Hermetik TO46
Kanta bola:
Tingkap rata:
BPD - X X HINGGA XX - X - X
Contoh: BPD-1STO46B-FW
|
Padang |
Kod |
Penerangan |
|
Siri Produk |
BPD |
Siri Fotodiod Kotak |
|
Saiz Kawasan Aktif |
1S |
1S = 1mm diameter (1S=1mm, 2S=2mm, 3S=3mm, 5S=5mm) |
|
Jenis Pakej |
TO46 |
Pakej logam hermetik TO46 |
|
Subjenis |
B |
Pin jenis B |
|
Jenis Tetingkap |
BL / FW |
BL = Kanta Bola; FW = Tingkap Rata |
J: BPD-1STO46B-BL mempunyai tetingkap kanta bola yang meningkatkan kecekapan gandingan optik dengan memfokuskan cahaya kejadian pada kawasan aktif 1mm. Ia sesuai untuk isyarat optik gandingan gentian, rasuk fokus dan aplikasi yang memerlukan toleransi gandingan yang lebih tinggi, seperti pengukuran kuasa optik dan peralatan ujian gentian optik.
BPD-1STO46B-FW menampilkan tetingkap optik rata tanpa optik memfokus, menyediakan antara muka optik terus untuk aplikasi pengesanan dan pengukuran optik ruang kosong yang mengekalkan profil pancaran asal adalah penting.
Kedua-dua versi menggunakan cip fotodiod PIN InGaAs yang sama dan pakej hermetik TO46, manakala konfigurasi tetingkap optik boleh dipilih mengikut kaedah gandingan dan keperluan aplikasi.
J: Fotodiod PIN InGaAs ini menyediakan julat tindak balas spektrum hampir-inframerah yang luas daripada 900nm hingga 1650nm, meliputi panjang gelombang optik yang biasa digunakan termasuk jalur komunikasi 1310nm dan 1550nm. Tanggungjawab ditentukan pada 1310nm (0.9A/W biasa) dan 1550nm (0.95A/W biasa). Ia sesuai untuk pengukuran kuasa optik, pemantauan laser, penderiaan optik, dan aplikasi instrumentasi yang memerlukan pengesanan NIR yang boleh dipercayai.
J: MOQ untuk 1mm InGaAs PIN Photodiode TO46 ialah 1pc. Kami menyokong kuantiti pesanan yang fleksibel, daripada unit tunggal untuk R&D dan prototaip kepada volum yang lebih besar untuk pengeluaran instrumen dan program OEM.
A: Ya. Box Optronics juga menyediakan modul fotodiod InGaAs berekor gentian dengan pilihan penyambung untuk sambungan gentian terus. Modul ini menyepadukan cip fotodiod InGaAs dengan gandingan gentian dalam pakej padat, sesuai untuk penyepaduan OEM ke dalam instrumen optik dan sistem gentian optik.
