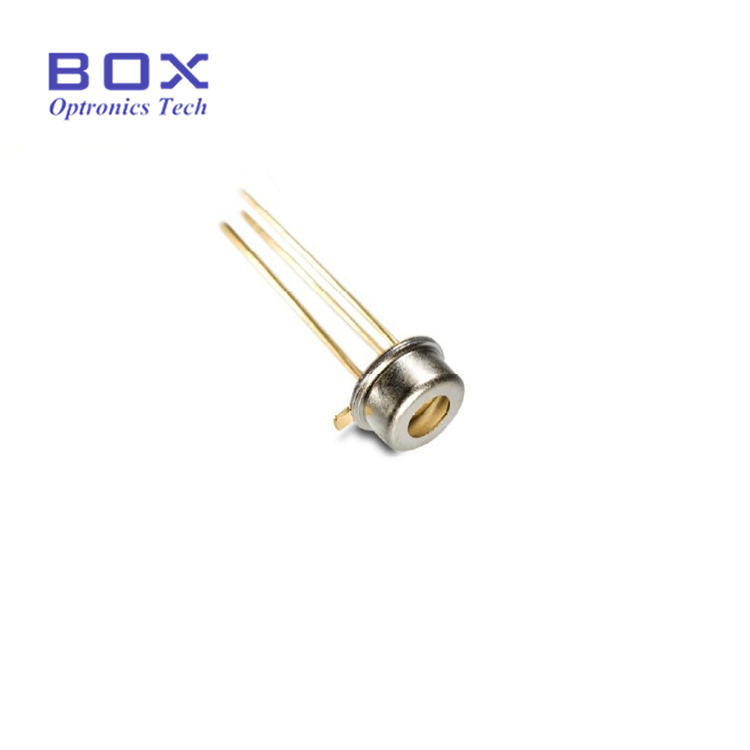

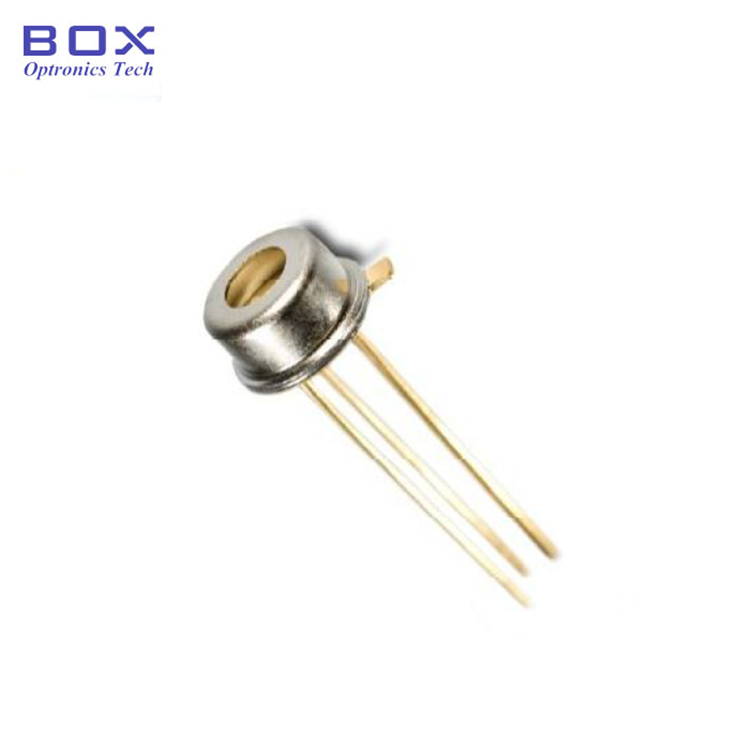

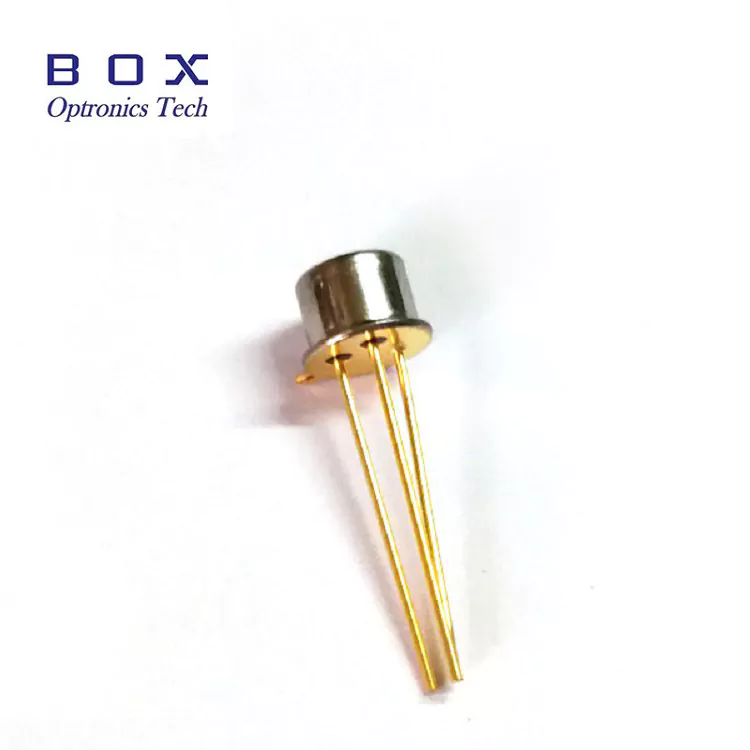

Fotodiod PIN InGaAs 1mm TO46

Box Optronics membekalkan 1mm InGaAs PIN Photodiode TO46, direka bentuk untuk pengesanan inframerah dekat sensitiviti tinggi merentasi jalur panjang gelombang 900nm hingga 1650nm. Menampilkan respontiviti tinggi (taip. 0.95A/W pada 1550nm), arus gelap rendah dan kapasiti rendah. Ditempatkan dalam bungkusan logam TO46 yang padat dan tertutup rapat dengan tingkap rata, fotodiod menawarkan operasi jangka panjang yang boleh dipercayai pada julat suhu lanjutan dari -40°C hingga +85°C. Ideal untuk penyepaduan ke dalam meter kuasa optik, instrumen ujian dan sistem komunikasi gentian optik.

Hantar Pertanyaan

Penerangan Produk

Gambaran Keseluruhan Produk-1mm InGaAs PIN Photodiode TO46

Fotodiod PIN InGaAs 1mm (Model BPD-1STO46B-FW) daripada Box Optronics ialah pengesan foto InGaAs berprestasi tinggi yang direka untuk aplikasi pengesanan inframerah dekat (NIR). Menampilkan struktur diod PIN, ia menukar kuasa optik kejadian dalam julat panjang gelombang 900–1650nm kepada arus foto berkadar dengan kelinearan dan kepekaan yang tinggi. Menampilkan kawasan aktif diameter 1mm. Dibungkus dalam tin logam TO46 hermetik dengan tingkap optik rata, fotodiod secara mekanikal teguh, memastikan prestasi yang stabil dalam keadaan industri dan makmal yang menuntut. Atribut ini menjadikannya pilihan terbaik untuk pemantauan kuasa optik, pengukuran ujian gentian optik, pengesanan laser dan spektroskopi NIR.

Ciri Utama-1mm InGaAs PIN Photodiode TO46

• Diameter kawasan aktif: 1mm untuk pengumpulan cahaya yang cekap

• Julat tindak balas spektrum luas: 900nm hingga 1650nm

• Tanggungjawab tinggi: 0.9A/W biasa pada 1310nm, 0.95A/W pada 1550nm

• Arus gelap ultra rendah, kapasitansi simpang rendah

• Kebolehpercayaan yang tinggi dan kestabilan jangka panjang

• Pakej logam tingkap rata TO46 hermetik

• Konfigurasi TO-CAN standard untuk pemasangan mudah

Aplikasi Biasa-1mm InGaAs PIN Fotodiod TO46

• Meter kuasa optik dan modul pemantauan kuasa optik

• Peralatan ujian dan ukuran gentian optik

• Pengesanan isyarat optik dan pemantauan kuasa dalam sistem telekomunikasi

• Spektroskopi dan instrumen analisis inframerah-dekat (NIR).

• Sistem pemantauan dan kawalan kuasa laser

• Penentukuran dan pencirian attenuator optik

• Penyelidikan dan pembangunan dalam makmal fotonik

• Penyepaduan modul optik dan pembangunan subsistem fotonik

Spesifikasi Teknikal-1mm InGaAs PIN Photodiode TO46

Penilaian Maksimum Mutlak (TC = 25°C)

Parameter	Simbol	Penilaian	Unit
Voltan Terbalik	VRmax	20	V
Suhu Kes Operasi	TOP	-40 ~ +85	°C
Suhu Penyimpanan	TST	-55 ~ +120	°C

Ciri-ciri Elektro-Optik (TC = 25°C)

Parameter	Simbol	Keadaan Ujian	Min.	Taip.	Maks.	Unit
Diameter Kawasan Aktif	φ	-	-	1	-	mm
Julat Spektrum	λ	-	900	-	1650	nm
Tanggungjawab @ 1310nm	R	VR = -5V	0.85	0.9	-	A/W
Tanggungjawab @ 1550nm	R	VR = -5V	-	0.95	-	A/W
Voltan Songsang Operasi	VR	-	-	-5	-	V
Arus Gelap	Id	VR = -5V	-	1.5	5.0	nA
Kapasitansi Persimpangan	C	VR = -5V, f = 1MHz	-	50	80	pF
Lebar Jalur 3dB	BW	VR = 0V, RL = 50Ω	-	40	-	MHz

Butiran Produk-1mm InGaAs PIN Photodiode TO46

Apakah itu Photodiode PIN InGaAs?

Fotodiod PIN InGaAs ialah pengesan semikonduktor kepekaan tinggi yang direka untuk pengesanan optik inframerah-hampir (NIR). Berdasarkan struktur semikonduktor P-I-N, ia menukar foton kejadian kepada arus foto dengan kelinearan dan kestabilan yang sangat baik.

Beroperasi dari 900nm hingga 1700nm, fotodiod InGaAs memberikan responsif yang tinggi merentasi jalur komunikasi optik dan rantau SWIR, menjadikannya sesuai untuk ujian gentian optik, pemantauan kuasa optik, spektroskopi dan aplikasi penderiaan.

Kawasan aktif 1mm menawarkan keupayaan pengumpulan cahaya yang dipertingkatkan dan toleransi gandingan yang dipertingkatkan, memberikan keseimbangan yang sangat baik antara kepekaan, fleksibiliti penjajaran dan kelajuan pengesanan.

Sorotan Prestasi-1mm InGaAs PIN Fotodiod TO46

• Tanggungjawab Tinggi & Kecekapan Kuantum

• Arus Gelap Sangat Rendah

• Kapasitans Rendah & Respons Pantas

• Liputan Spektrum Luas

• Pakej TO46 Hermetic

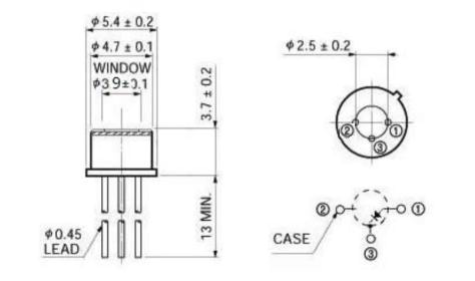

Dimensi Pakej dan Definisi Pin-1mm InGaAs PIN Photodiode TO46

Jenis Pakej: Tin Logam Hermetik TO46, Tingkap Rata (3-pin TO-CAN)

Diameter Tin:φ5.4 ± 0.2mm (luar), φ4.7 ± 0.1mm (dalaman)

Diameter Tingkap:φ3.9 ± 0.1mm

Konfigurasi Pin (pandangan bawah):Pin 1 = Anod (P-side), Pin 2 = Case (GND), Pin 3 = Katod (N-side)

Maklumat Pesanan

Nomenklatur Model

BPD - X X HINGGA XX - X - X

Contoh: BPD-1STO46B-FW

Padang	Kod	Penerangan
Siri Produk	BPD	Siri Fotodiod Kotak
Saiz Kawasan Aktif	1S	1S = 1mm diameter (2S=2mm, 3S=3mm, 5S=5mm)
Jenis Pakej	TO46	TO46 = pakej TO46 (TO5=TO5)
Jenis Pin	B	B =B jenis pin keluar
Jenis Tetingkap	FW	FW = Tingkap Rata

Helaian Data-1mm InGaAs PIN Fotodiod TO46

lembaran data

Masa Utama

• Unit standard (model dalam stok): 3~5 hari bekerja

• Pengeluaran standard: 10~15 hari bekerja

• Pesanan volum: Sila hubungi untuk jadual pengeluaran

• Penghantaran antarabangsa: ~5 hari bekerja (DHL/UPS/FedEx ekspres)

• Perkhidmatan dipercepatkan: Tersedia atas permintaan

Nota Operasi dan Pengendalian-1mm InGaAs PIN Fotodiod TO46

• Fotodiod ialah peranti sensitif nyahcas elektrostatik (ESD) — sentiasa gunakan perlindungan ESD yang betul

• Elakkan menyentuh petunjuk secara terus dengan jari kosong untuk mengelakkan pencemaran dan kerosakan ESD

• Simpan peranti yang tidak digunakan dalam pembungkusan selamat ESD atau dulang konduktif untuk mengelakkan kerosakan nyahcas elektrostatik
