Pengesan Fotodiod PIN InGaAs Pigtail Berpaksi

Box Optronics ialah pengeluar dan pembekal komponen optoelektronik yang menyediakan pengesan optik untuk komunikasi gentian optik, CATV, penderiaan dan aplikasi ujian & pengukuran. Pengesan Fotodiod PIN Coaxial Pigtailed InGaAs (Siri BPD) direka untuk aplikasi pengesanan dan penerima optik analog berkelajuan tinggi. Ia menampilkan pakej sepaksi hermetik dengan kuncir gentian untuk sambungan optik terus, manakala pilihan gentian, penyambung, pakej dan pinout boleh dikonfigurasikan menyokong keperluan penyepaduan OEM yang berbeza.

Hantar Pertanyaan

Penerangan Produk

Gambaran Keseluruhan Produk - Pengesan Fotodiod PIN InGaAs Pigtail Berpaksi

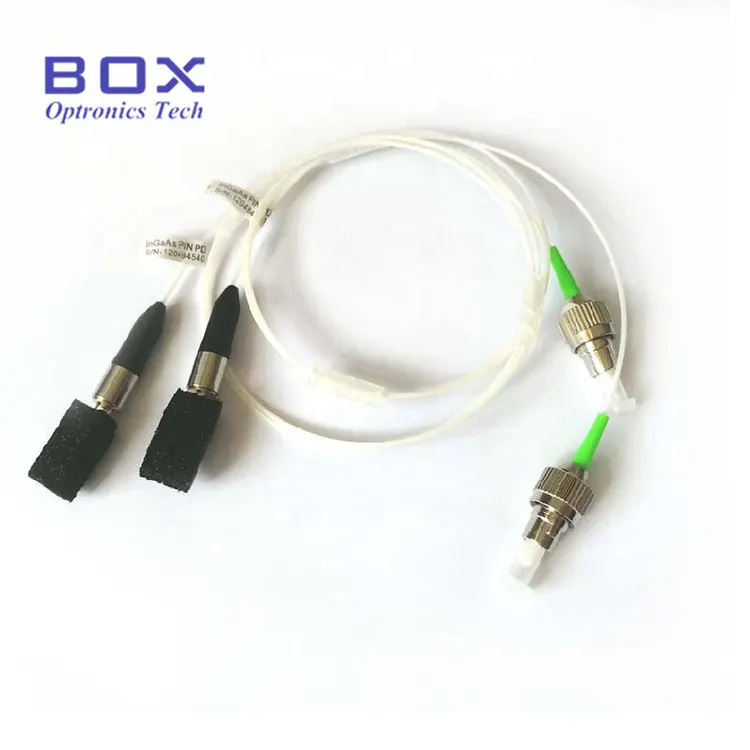

Pengesan Fotodiod PIN Coaxial Pigtailed InGaAs ialah pengesan optik dengan julat tindak balas spektrum 1100-1650nm. Ia memberikan respons yang tinggi pada panjang gelombang 1310nm dan 1550nm yang biasa digunakan dan direka untuk aplikasi komunikasi gentian optik, CATV, penderiaan dan ujian & pengukuran. BPD-70P10B-FA mempunyai kawasan aktif 70um dan kuncir gentian 1 meter dengan penyambung FC/APC, dan boleh didapati daripada stok. Konfigurasi kawasan aktif, pakej, gentian, penyambung dan pinout lain disesuaikan untuk penyepaduan OEM.

Ciri Utama - Pengesan Fotodiod PIN InGaAs Pigtail Berpaksi

· Julat tindak balas spektrum luas: 1100nm hingga 1650nm

· Tanggungjawab tinggi , arus gelap rendah dan kapasitansi simpang rendah

· Jalur lebar lebar: 2.5GHz

· Masa naik/turun pantas: 0.3ns

· Output gentian kuncir dengan FC/APC atau penyambung lain (pilihan bekas juga tersedia)

Aplikasi Biasa - Pengesan Fotodiod PIN InGaAs Pigtail Berpaksi

· Penerima optik analog untuk penghantaran video CATV & gentian optik

· Sistem pengesanan RF-over-fiber jalur lebar

· Ujian optik dan instrumentasi pengukuran, termasuk pengesanan isyarat OTDR

· Penderiaan gentian optik teragih, seperti penderiaan akustik teragih (DAS)

· Pemantauan kuasa optik dalam sistem EDFA, DWDM dan laser

· Penyelidikan makmal fotonik dan penyepaduan sistem OEM

Spesifikasi Produk - Pengesan Fotodiod PIN InGaAs Pigtail Berpaksi

Penilaian Maksimum Mutlak (TC = 25°C)

Parameter	Simbol	keadaan	Penilaian	Unit
Kuasa Optik Ketepuan	PS	CW	5	mW
Arus Hadapan	JIKA	CW	10 (taip)	mA
Voltan Terbalik	VRPD	CW	30	V
Arus Balik	IRPD	CW	5	mA
Suhu Operasi	TOP	-	-40 ~ +85	°C
Suhu Penyimpanan	TS	-	-40 ~ +85	°C

Ciri Optik-Elektrik (TC = 25°C)

Parameter	Simbol	Keadaan Ujian	Min.	Taip.	Maks.	Unit
Julat Panjang Gelombang	λ	-	1100	-	1650	nm
Tanggungjawab @ 1310nm	R	Vr=5V, λ=1310nm	0.85	0.90	-	A/W
Tanggungjawab @ 1550nm	R	Vr=5V, λ=1550nm	0.90	0.95	-	A/W
Arus Gelap	ID	Vr=5V	-	0.2	0.5	nA
Kapasitan Persimpangan	C	Vr=5V, f=1MHz, kes terbuka	-	0.6	0.75	pF
Masa Bangkit / Masa Jatuh	TR/TF	Vr=5V, 10~90%	-	-	0.3	ns
Lebar Jalur (-3dB)	BW	Vr=5V, beban 50Ω, panjang plumbum=6mm, kotak terbuka	2.5	-	-	GHz
Pukulan Urutan Kedua Komposit	CSO	-	-	-70	-	dB
Pukulan Urutan Ketiga Komposit	CTB	-	-	-80	-	dB
Voltan Kendalian	V	-	-	-5	-	V
Kerugian Pulangan Optik	ORL	λ=1310nm	-	45	-	dB

Pakej dan Definisi Pin - Pengesan Fotodiod PIN InGaAs Pigtail Berpaksi

Maklumat Pesanan - Pengesan Fotodiod PIN InGaAs Pigtail Berpaksi

Nomenklatur Model

BPD - XX X XX X - XX - ( X )

Contoh: BPD-70P10B-FA ( 70m kawasan aktif, Jenis Pigtail, gentian 1.0m, Pinout Jenis B, penyambung FC/APC)

Padang	Kod	Penerangan
Siri Produk	BPD	Siri Fotodiod Kotak
Kawasan Aktif	55 / 70 / 3H / Lain-lain	55 = φ55μm; 70 = φ70μm; 3H = φ300μm; Lain = adat
Jenis PD	P/R	P = Jenis pigtailed; R = Jenis bekas
Panjang gentian	05 / 10 / Lain-lain	05 = 0.5m; 10 = 1.0m; Lain-lain = panjang tersuai
Pinout	A / B / C / Nol	A = Jenis A; B = Jenis B; C = Jenis C
Penyambung	FA / SA / FC / SC / ST / Lain-lain	FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; Lain = adat
bahan	Null / C / M / P	Null = lalai; C = seramik; M = logam; P = plastik

Nota: Panjang kuncir dan format kad tetap boleh disesuaikan. Struktur produk, saiz, parameter optik dan keperluan teknologi proses boleh direka bentuk mengikut keperluan pelanggan.

Helaian Data - Pengesan Fotodiod PIN InGaAs Pigtail Berpaksi

lembaran data

Soalan Lazim (FAQ)

S: Apakah perbezaan antara pengesan fotodiod kuncir sepaksi dan fotodiod InGaAs TO-can?

A: Perbezaan utama ialah reka bentuk pakej dan integrasi sistem. Pengesan kuncir sepaksi menyepadukan fotodiod PIN InGaAs dalam pakej sepaksi hermetik dengan kuncir gentian, menyediakan sambungan gentian terus dan prestasi frekuensi tinggi untuk aplikasi seperti penerima CATV dan peralatan ujian optik. Fotodiod TO5/TO46 menggunakan pakej tin logam dengan tingkap optik dan memerlukan gandingan optik luaran, menjadikannya lebih sesuai untuk pengesanan ruang bebas dan pengukuran kuasa optik.

S: Apakah perbezaan antara pilihan pakej berekor kuncir dan bekas?

J: Versi kuncir mempunyai gentian terpasang kekal untuk sambungan optik terus, manakala versi bekas menyediakan antara muka gentian boleh tanggal untuk sambungan dan penggantian yang mudah. Pilihan bergantung terutamanya pada keperluan penyepaduan sistem: pakej berekor kunci sesuai untuk pemasangan OEM tetap, manakala pakej bekas mudah untuk peralatan ujian dan makmal.

S: Bagaimanakah saya harus memilih kawasan aktif fotodiod PIN InGaAs?

J: Diameter kawasan aktif hendaklah dipilih berdasarkan saiz pancaran optik anda, skema gandingan dan lebar jalur pengesanan sasaran. Diameter kawasan aktif yang lebih kecil menghasilkan kapasitansi simpang yang lebih rendah dan tindak balas kelajuan yang lebih tinggi, manakala cip kawasan yang lebih besar memberikan kecekapan pengumpulan optik yang lebih tinggi dan toleransi penjajaran yang santai. Untuk sistem berganding gentian, pilihan bersaiz sederhana seperti 70 um boleh mencapai pertukaran yang baik antara lebar jalur dan latitud penjajaran.

Produk Berkaitan

· 1mm Kawasan Aktif InGaAs PIN fotodiod

· 5mm InGaAs PIN Fotodiod TO5

· Fotodiod Silikon TO46

· Penguat Penggalak Gentian berdop Erbium jalur-C

Nota Operasi dan Pengendalian

· Ikuti prosedur perlindungan ESD yang betul semasa mengendalikan fotodiod, kerana fotodiod PIN InGaAs ialah peranti sensitif ESD.

· Elakkan menyentuh muka hujung gentian atau penyambung optik dengan jari kosong.

· Jangan melebihi penilaian maksimum mutlak yang dinyatakan dalam lembaran data.

· Elakkan lenturan yang berlebihan atau tekanan mekanikal pada kuncir gentian.
