Sumber Cahaya Jalur Lebar SLD 1310nm

Jadual Kandungan

1. Pengenalan Sumber Cahaya Jalur Lebar SLD 1310nm

2. Spesifikasi Produk

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran Produk

6. Maklumat Pesanan

7. Lembaran data dan lembaran ujian

8. Syarat sebut harga dan pembayaran

9. Panduan Operasi

10. Nota Operasi dan Penyelenggaraan

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk-Sumber Cahaya Jalur Lebar SLD 1310nm

Sumber Cahaya Jalur Lebar SLD 1310nm memberikan pelepasan jalur lebar koheren rendah yang stabil dengan lebar spektrum biasanya >30nm dan kuasa output tersedia pada 1/3/10/15mW. Gandingan SMF-28e atau PM Fiber, riak spektrum rendah dan pakej padat menjadikannya sesuai untuk penderiaan gentian optik, pengimejan OCT dan ukuran optik ketepatan. Sumber cahaya jalur lebar SLD ini dioptimumkan untuk komunikasi optik, pengimejan bioperubatan dan aplikasi ujian peranti gentian optik.

Spesifikasi Produk-Sumber Cahaya Jalur Lebar SLD 1310nm

Ciri-ciri Produk-Sumber Cahaya Jalur Lebar SLD 1310nm

● 1/3/10/15mW Pelbagai aras kuasa tersedia untuk memenuhi keperluan yang berbeza;l

● Spektrum luas;

● riak spektrum rendah;

● Pakej dan saiz tersuai.

Aplikasi Produk-Sumber Cahaya Jalur Lebar SLD 1310nm

● Penderiaan Gentian Optik;

● pengimejan perubatan;

● Pengukuran ketepatan;

● Ujian peranti gentian optik.

Butiran Produk-Sumber Cahaya Jalur Lebar SLD 1310nm

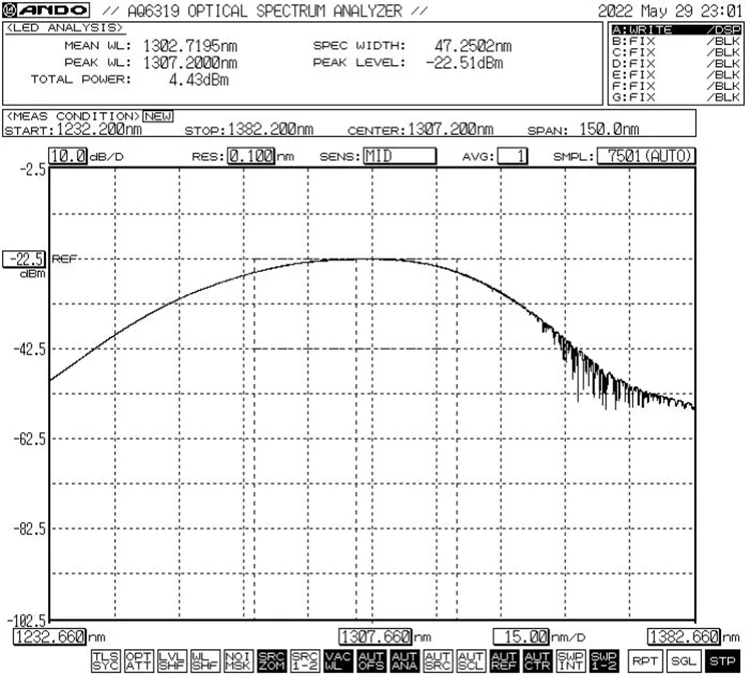

● Rujukan Spektrum: -3dB Lebar Jalur Min.30nm

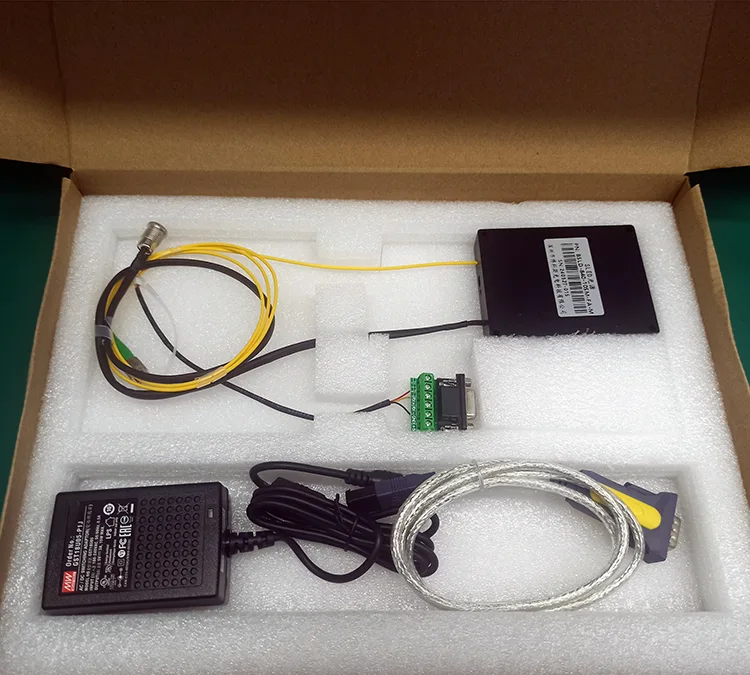

● Aksesori Standard

Maklumat pesanan-SLD Broadband Light Source 1310nm

cth: BSLD-1310-10SM-FA-M

(Maklumat pesanan: Sumber Cahaya Jalur Lebar SLD 1310nm, kuasa keluaran 10mW, gentian SM, dengan penyambung FC/APC, pakej modul).

Lembaran Data dan Lembaran Ujian-SLD Broadband Sumber Cahaya 1310nm

lembaran data

Lembaran ujian

Syarat sebut harga dan pembayaran-SLD Broadband Light Source 1310nm

● Syarat sebut harga

(1) EXW

(2) DAP

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Langkah Operasi-Sumber Cahaya Jalur Lebar SLD 1310nm

Langkah1. Membongkar: Sebelum pemasangan, periksa sama ada semua aksesori sudah lengkap.

Langkah2. Bekalan kuasa: Disambungkan kepada bekalan kuasa pensuisan DC atau bekalan kuasa terkawal yang memenuhi keperluan bekalan kuasanya. Gunakan hanya penyesuai kuasa yang dipadankan asal (DC5V atau DC12V). Penyesuai kuasa yang tidak betul boleh merosakkan sumber cahaya. (Penyesuai kuasa dibekalkan mengikut piawaian voltan tempatan.)

Langkah3. Menyambung gentian keluaran: Buka penutup habuk pada penyambung gentian atau bebibir, periksa muka hujung gentian, dan sambungkan gentian atau sambung gentian ke peranti atau meter kuasa untuk diuji selepas mengesahkan bahawa tiada pencemaran dan kerosakan.

Setp4. Sambung ke komputer hos: Gunakan Kabel Port Hijau dan Kabel Data USB-RS485 DB9 untuk menyambungkan Sumber Cahaya Jalur Lebar SLD 1310nm dan komputer; komputer mesti terlebih dahulu memasang pemacu port bersiri khusus untuk mengenal pasti kabel data port bersiri USB-RS485, jika tidak perisian komputer hos dan modul sumber cahaya tidak dapat disambungkan dan disampaikan dengan betul. Sila tanya Box Optronics untuk pemandu.

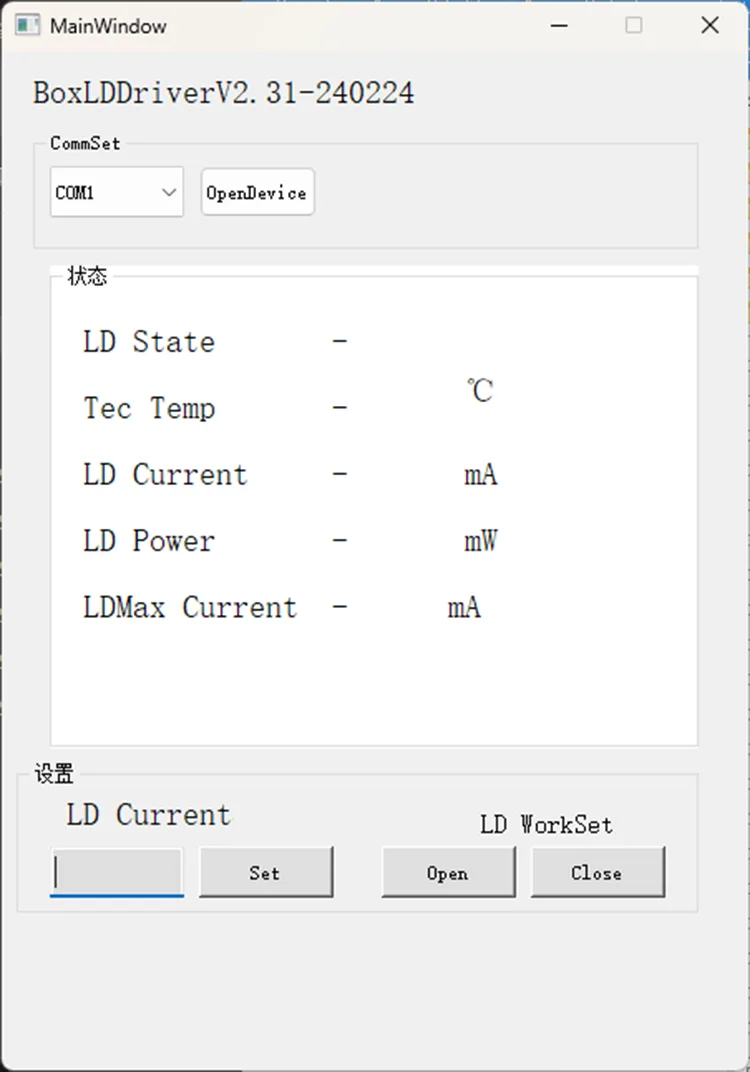

Langkah5. Perisian kawalan: Box Optronics menyediakan arahan bersiri atau perisian PC untuk mengawal arus LD Sumber Cahaya Jalur Lebar SLD 1310nm. Pilih port yang betul, tetapkan arus, kemudian klik butang buka. (Untuk mengelakkan kerosakan, naikkan arus pemacu perlahan-lahan pada operasi awal. Jangan gunakan arus penuh dengan segera.)

Langkah6. Selepas digunakan, klik butang tutup, matikan bekalan kuasa, dan putuskan sambungan gentian.

Nota Operasi dan Penyelenggaraan-SLD Broadband Sumber Cahaya 1310nm

● Bersihkan penyambung gentian dengan lap bebas lin dan periksa dengan pengesan muka hujung gentian sebelum disambungkan. Sentiasa sambung/putuskan sambungan gentian tanpa kuasa untuk mengelakkan terbakar di hujung muka. Penyambung gentian optik mesti ditutup dengan penutup habuk.

● Elakkan palam/cabut plag penyambung gentian secara kerap untuk mengelakkan pengumpulan habuk dan kerosakan muka hujung.

● Sila ambil langkah berjaga-jaga terhadap kelembapan, habuk dan kakisan; simpan di tempat yang kering.

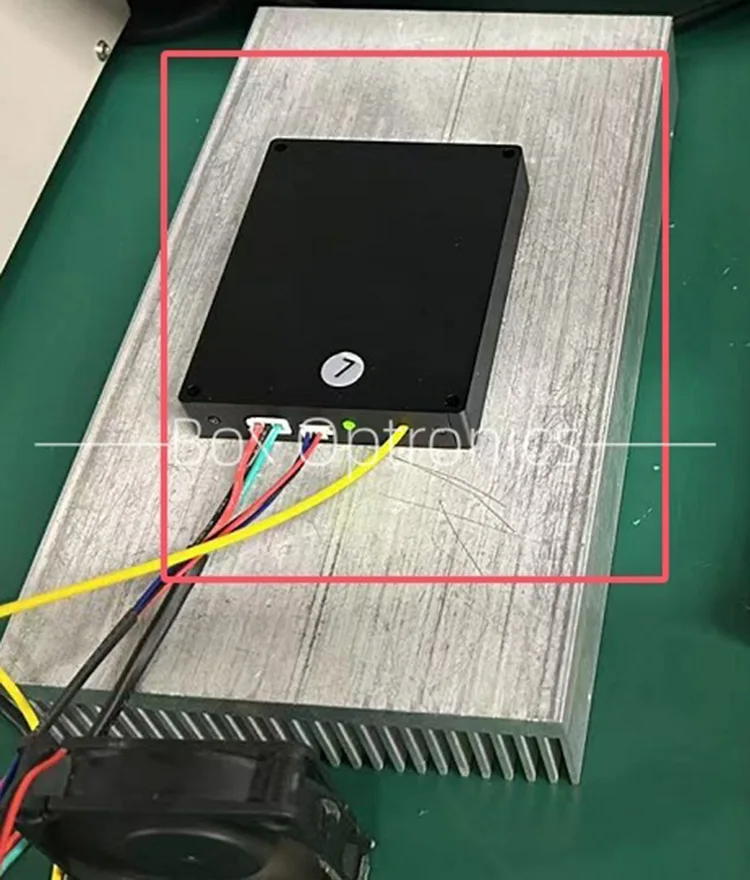

● Apabila menggunakan jangka panjang, letakkan pada sink haba.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan-SLD Broadband Light Source 1310nm

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Walau bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam kes berikut dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
