1392nm 10mW DFB Butterfly Laser Diod

Jadual Kandungan

1. Pengenalan 1392nm 10mW DFB Butterfly Laser Diod

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Maklumat Pesanan

7. Lembaran data dan lembaran ujian

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

Laser berganding gentian 1392nm DFB dengan rama-rama 14-pin pakej, panjang gelombang pusat 1392nm, kuasa keluaran biasa 10mW. TEC terbina dalam, termistor, dan pantau PD, menyokong gentian SM atau gentian PM. Ia digunakan terutamanya dalam penderiaan H2O, instrumen optik dan sumber cahaya ujian. Nota: Kawat oleh definisi PIN yang betul, pastikan hujung gentian bersih, di bawah kawalan TEC. Voltan lebih, arus lebih, ESD, pematerian suhu tinggi dan berlebihan lenturan gentian adalah dilarang.

produk Spesifikasi

produk Ciri-ciri

● berprestasi tinggi, laser telaga berbilang kuantum (MQW) maklum balas teragih (DFB);

● SMF-28e atau serat PM1550;

● industri pakej rama-rama 14 pin yang dimeterai secara hermetik standard;

● terbina dalam TEC dan PD.

produk Aplikasi

● Gentian optik teragih penderiaan;

● Komunikasi gentian optik peralatan ujian

● Kepekatan wap air pengesanan;

● Sumber cahaya teras untuk Sistem TDLAS (Tunable Diod Laser Absorption Spectroscopy);

● Penyelidikan & Makmal Instrumen.

produk Butiran

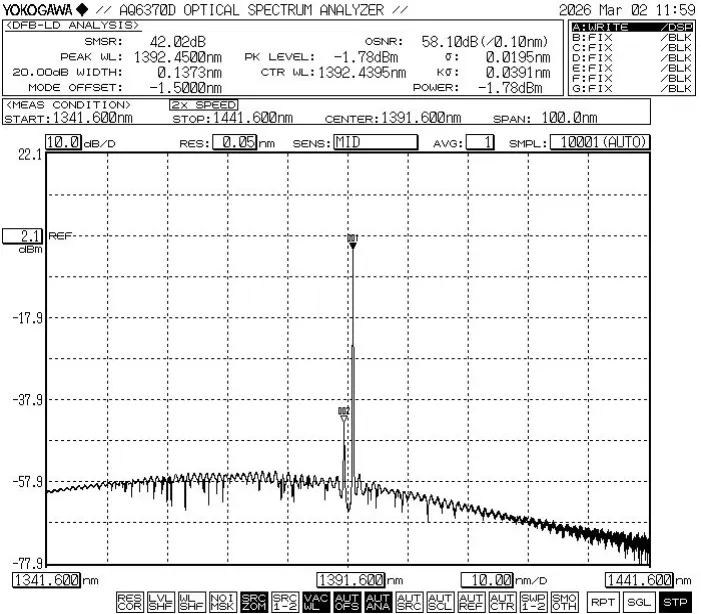

● Spektrum biasa: 1392nm, +/-1nm toleransi WL.

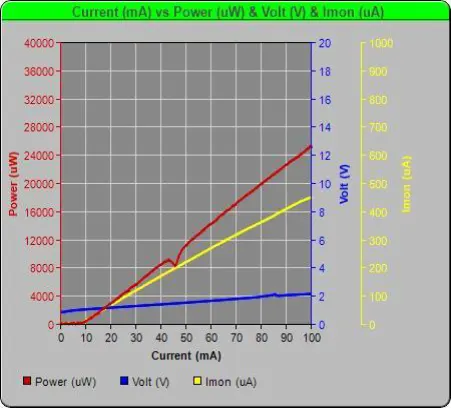

● PIV-1392nm 10mW DFB Butterfly Laser Diod

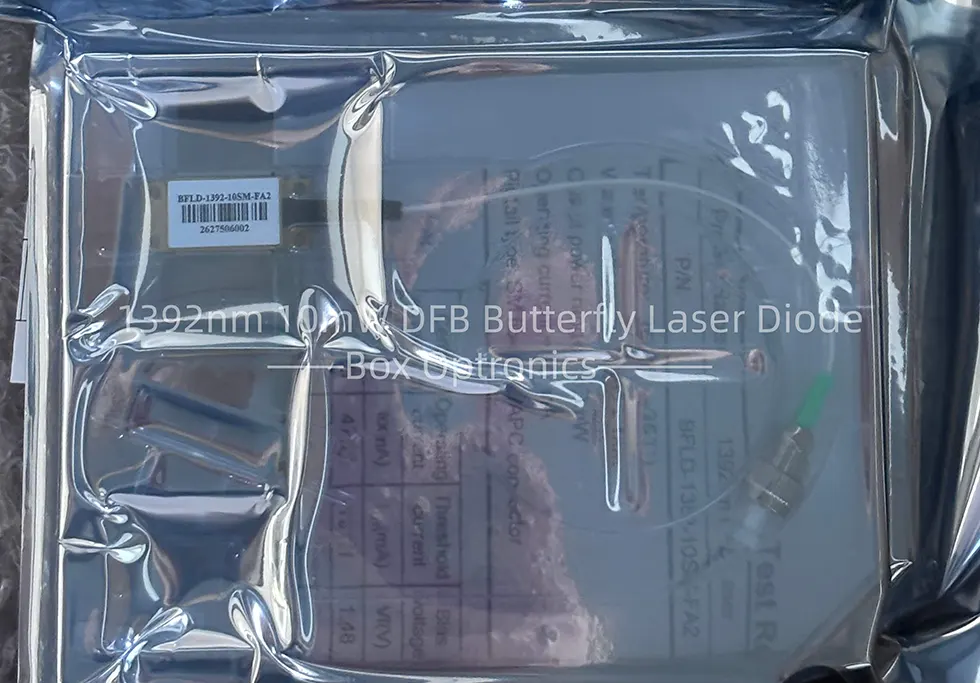

● Contoh pembungkusan

Memesan maklumat

cth: BFLD-1392-10SM-FA2

(Maklumat pesanan: 1392nm 10mW DFB Butterfly Laser Diod, dengan SM gentian, penyambung FC/APC, jenis2 pin-keluar).

Lembaran Data dan Lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

(3) Lain-lain

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Nota Operasi

● Semasa beroperasi, peranti ini memancarkan pancaran laser berintensiti tinggi; buat jangan melihat terus ke muka hujung gentian, kerana berbuat demikian boleh menyebabkan kecederaan mata.

● Peranti ini sensitif elektrostatik; oleh itu, pematuhan yang ketat kepada langkah perlindungan anti-statik diperlukan semasa pembungkusan, pengangkutan, dan penggunaan. Di samping itu, langkah berjaga-jaga mesti diambil untuk mencegah bekalan kuasa melonjak, kerana kegagalan berbuat demikian boleh mengakibatkan kerosakan kekal pada peranti (cth., memastikan peralatan dibumikan dengan betul dan memakai alat anti-statik tali pergelangan tangan).

● Sahkan kestabilan litar pengendalian produk untuk mencegah kerosakan yang disebabkan oleh arus nadi.

● Gentian optik adalah rapuh; jangan gunakan gentian untuk menarik peranti. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik lengan yang terletak di bahagian belakang perumah peranti. Untuk peranti dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau pengalihan.

● Jika pin memerlukan pematerian, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Khususnya perhatian mesti diberikan kepada perkara berikut: semasa proses pematerian, yang peranti mestilah dalam keadaan tidak berkuasa, dan besi pematerian mestilah betul dibumikan.

● Apabila menggunakan peranti, patuhi dengan ketat voltan operasi dan julat semasa yang dinyatakan dalam lembaran data. Parameter utama—termasuk Ith (Ambang Ambang), Iop max (Maksimum Operasi Semasa), Vop max (Maksimum Voltan Kendalian), dan λc (Panjang Gelombang Tengah)—harus dirujuk khususnya dalam laporan ujian yang disediakan semasa penghantaran.Nota:Operasi melebihi penilaian maksimum mutlak boleh menyebabkan kerosakan kekal pada peranti.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
