Diod Laser Rama-rama DFB 1567nm

Jadual Kandungan

1. Pengenalan 1567nm Diod Laser Rama-rama DFB

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Maklumat Pesanan

7. Lembaran data dan lembaran ujian

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

Diod laser rama-rama 1567nm DFB dengan kuantum berbilang struktur telaga DFB dan pakej rama-rama 14-pin. Ia menyepadukan TEC dan termistor, menyokong mod tunggal SMF 28e atau polarisasi mengekalkan gentian output, dengan kuasa keluaran 10mW biasa, suhu operasi -20~+70 ℃, mematuhi RoHS. Nota ESD perlindungan, dan tidak melebihi penilaian maksimum mutlak.

produk Spesifikasi

Ciri-ciri Produk

● Multi-Kuantum Laser Maklum Balas Teragih (DFB) Telaga (MQW);

● Serat jenis boleh menjadi serat SMF-28e atau PM;

● 14-pin pakej rama-rama dengan kestabilan yang tinggi;

● Stabil 10mW output, SMSR tinggi dan pengasingan optik yang baik.

Aplikasi Produk

● Sensor gentian optik;

● Sumber cahaya;

● Gas karbon monoksida CO penderiaan;

● Jarak sederhana & jauh komunikasi gentian dan sistem ujian.

1. Butiran Produk-1567nm DFB Butterfly Laser Diod

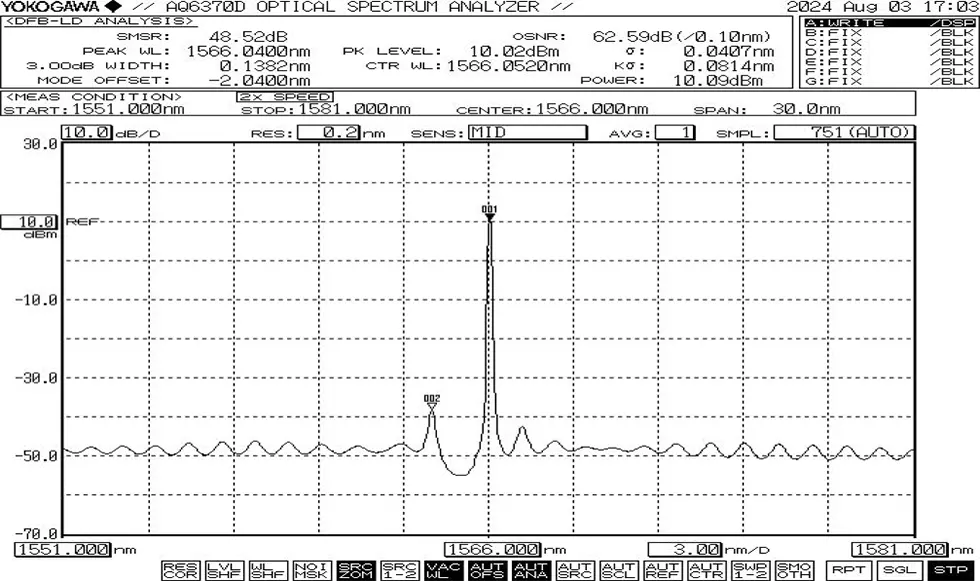

Spektrum biasa: 1567nm, +/-1nm toleransi WL.

● Lukisan pakej & Definisi PIN-OUT(Unit:mm)-1567nm DFB Butterfly Diod Laser

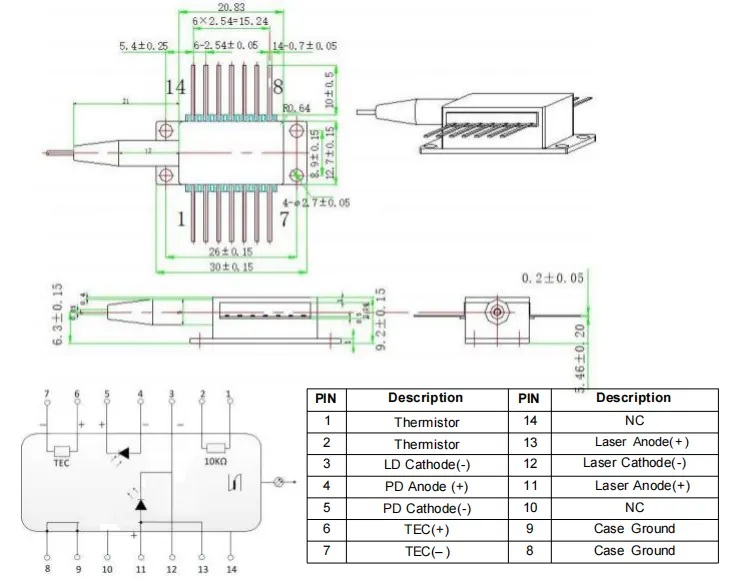

>>>Jenis pin keluar

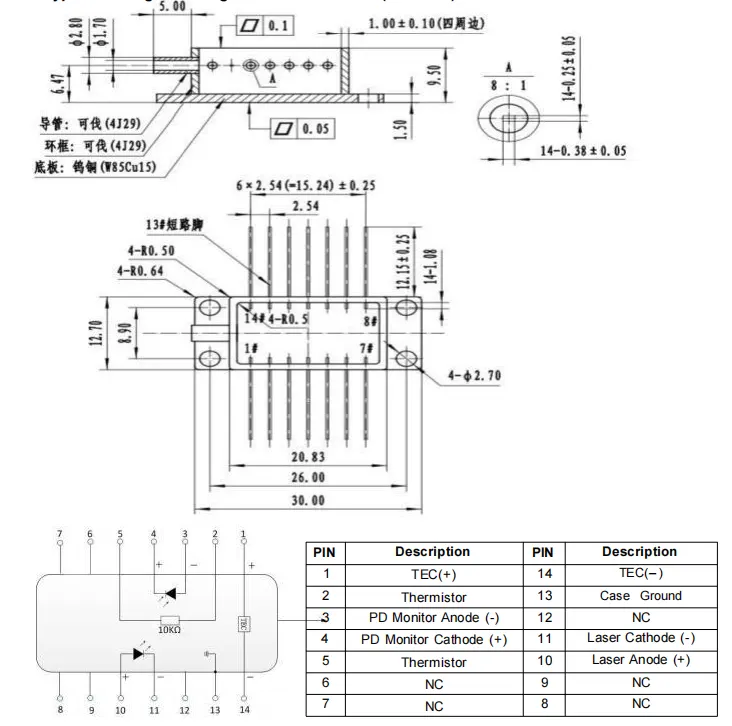

>>>Jenis2 pin-keluar

Memesan maklumat

cth: BFLD-1567-10SM-FA

(Maklumat pesanan: 1567nm DFB Butterfly Laser Diod, rama-rama 14-pin pakej, kuasa keluaran 10mW, dengan gentian SM, penyambung FC/APC, jenis1 pin keluar).

Lembaran Data dan Lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Operasi Nota

● Semasa beroperasi, peranti ini memancarkan pancaran laser berintensiti tinggi; buat jangan melihat terus ke muka hujung gentian, kerana berbuat demikian boleh menyebabkan kecederaan mata.

● Peranti ini sensitif elektrostatik; oleh itu, pematuhan yang ketat kepada langkah perlindungan anti-statik diperlukan semasa pembungkusan, pengangkutan, dan penggunaan. Di samping itu, langkah berjaga-jaga mesti diambil untuk mencegah bekalan kuasa melonjak, kerana kegagalan berbuat demikian boleh mengakibatkan kerosakan kekal pada peranti (cth., memastikan peralatan dibumikan dengan betul dan memakai alat anti-statik tali pergelangan tangan).

● Gentian optik adalah rapuh; jangan gunakan gentian untuk menarik peranti. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik lengan yang terletak di bahagian belakang perumah peranti. Untuk peranti dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau pengalihan.

● Jika pin memerlukan pematerian, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Khususnya perhatian mesti diberikan kepada perkara berikut: semasa proses pematerian, yang peranti mestilah dalam keadaan tidak berkuasa, dan besi pematerian mestilah betul dibumikan.

● Sebelum menghidupkan semua komponen, mula-mula aktifkan penyejuk, dan kemudian teruskan dengan langkah peningkatan kuasa untuk mengelakkan cip terlalu panas dan terlebih beban.

2. Jaminan Kualiti dan Perkhidmatan Selepas Jualan-1567nm DFB Butterfly Laser Diod

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
