Diod Laser DFB BTF 1532nm

Jadual Kandungan

1. Pengenalan 1532nm Diod Laser DFB BTF

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Maklumat Pesanan

7. Lembaran data dan lembaran ujian

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

Diod Laser DFB BTF 1532nm dengan panjang gelombang tengah 1532.68nm (ITU CH56), kuasa keluaran optik 10mW. TEC dan termistor terbina dalam membolehkan operasi yang stabil. Semasa operasi, sambung dengan betul mengikut definisi pin-out, mengawal arus pemanduan dan suhu dalam nilai julat, dan elakkan kerosakan ESD dan operasi lebihan voltan.

produk Spesifikasi

Ciri-ciri Produk

● rama-rama pakej, TEC terbina dalam;

● Suhu lebar kebolehpercayaan; 

● tinggi kebolehpercayaan, tindak balas pantas, kestabilan yang baik.

Aplikasi Produk

● C2H2 Gas asetilena penderiaan; 

● Gentian Optik Komunikasi & Penghantaran Fotonik Gelombang Mikro;

● Pencari julat laser.

produk Butiran

● Spektrum biasa: 1532.68nm, +/-0.5nm toleransi panjang gelombang.

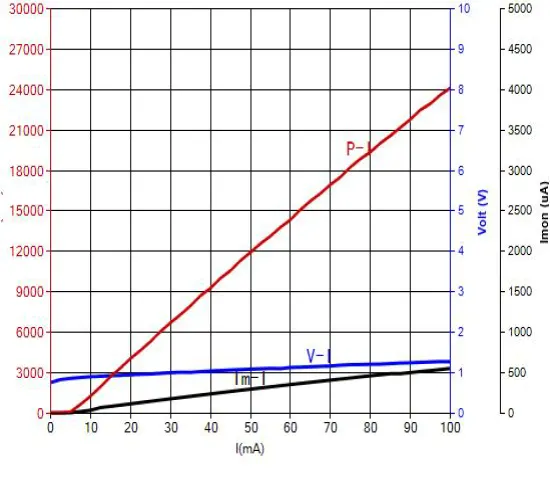

● PIV-1532nm 10mW DFB BTF Laser Diod

● FAQ-1532nm DFB BTF Laser Diod

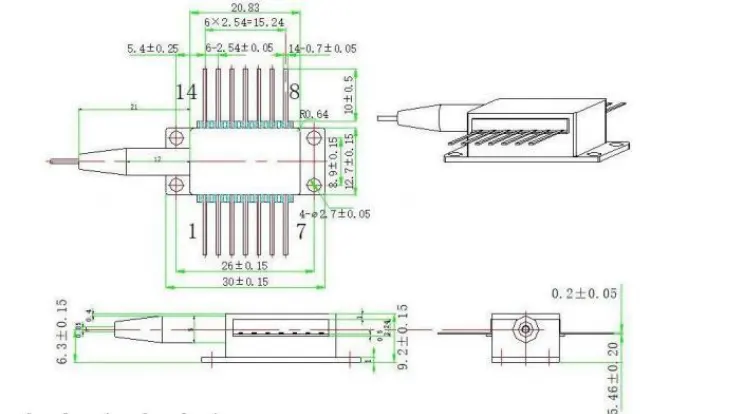

(1) Apakah pakej BTF?

--Pakej BTF (Butterfly) ialah pakej rama-rama 14-pin standard, format pembungkusan gred industri paling arus perdana dalam optoelektronik industri. Pakej ini menyepadukan cip laser, kawalan suhu TEC, termistor, dan fotodiod, menawarkan hermeticity dan terma yang sangat baik management performance. There is no essential difference from standard pembungkusan rama-rama; "BTF" biasanya digunakan sebagai singkatan untuk "Butterfly" dalam produk naming.

(2) Apakah mod pemacu yang disokong oleh produk ini?

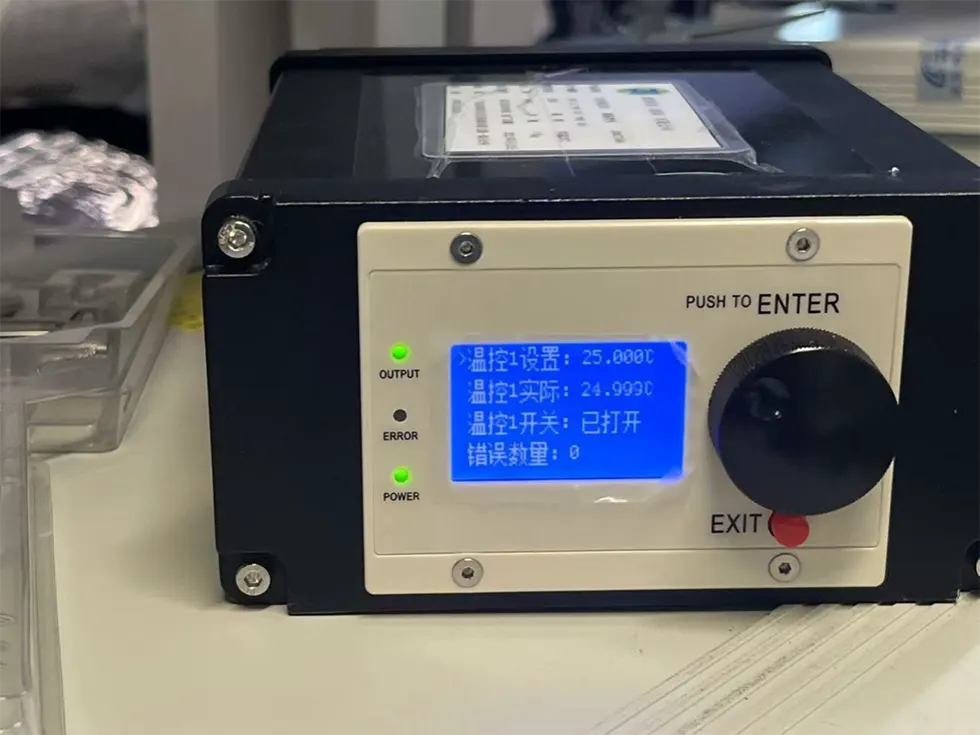

--1532nm DFB BTF Laser Diod menyokong gelombang berterusan (CW) operasi. Sumber arus malar bunyi rendah disyorkan (ambang semasa kira-kira 5-20mA, beroperasi semasa 50-90mA), bersama-sama dengan TEC pengawal untuk penstabilan suhu (biasanya ditetapkan pada 25 ℃).

(3) Adakah ujian sampel tersedia?

--Ujian sampel dan pengeluaran percubaan volum kecil disokong. Untuk perolehan pukal, kami menawarkan harga volum dan sebut harga berperingkat.

Memesan maklumat

cth: BFLD-CH56-10SM-FA

(Maklumat pesanan: 1532nm DFB BTF Laser Diod, kuasa keluaran 10mW, dengan Gentian SM, penyambung FC/APC, jenis1 pin-keluar).

Lembaran Data dan Lembaran Ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Operasi Nota

● Semasa beroperasi, peranti ini memancarkan pancaran laser berintensiti tinggi; buat jangan melihat terus ke muka hujung gentian, kerana berbuat demikian boleh menyebabkan kecederaan mata.

● Peranti ini sensitif elektrostatik; oleh itu, pematuhan yang ketat kepada langkah perlindungan anti-statik diperlukan semasa pembungkusan, pengangkutan, dan penggunaan. Di samping itu, langkah berjaga-jaga mesti diambil untuk mencegah bekalan kuasa melonjak, kerana kegagalan berbuat demikian boleh mengakibatkan kerosakan kekal pada peranti (cth., memastikan peralatan dibumikan dengan betul dan memakai alat anti-statik tali pergelangan tangan).

● Gentian optik adalah rapuh; jangan gunakan gentian untuk menarik peranti. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik lengan yang terletak di bahagian belakang perumah peranti. Untuk peranti dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau pengalihan.

● Sebelum menghidupkan semua komponen, mula-mula aktifkan penyejuk, dan kemudian teruskan dengan langkah peningkatan kuasa untuk mengelakkan cip terlalu panas dan terlebih beban.

● Semasa proses kuasa, jangan sekali-kali menggunakan arus tinggi secara langsung, kerana ini berisiko merosakkan cip. Sebaliknya, kuasakan peranti pada tahap semasa dekat dengan ambang cip, dan kemudian secara beransur-ansur meningkatkan arus dalam kecil kenaikan sehingga tahap yang dikehendaki dicapai.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
