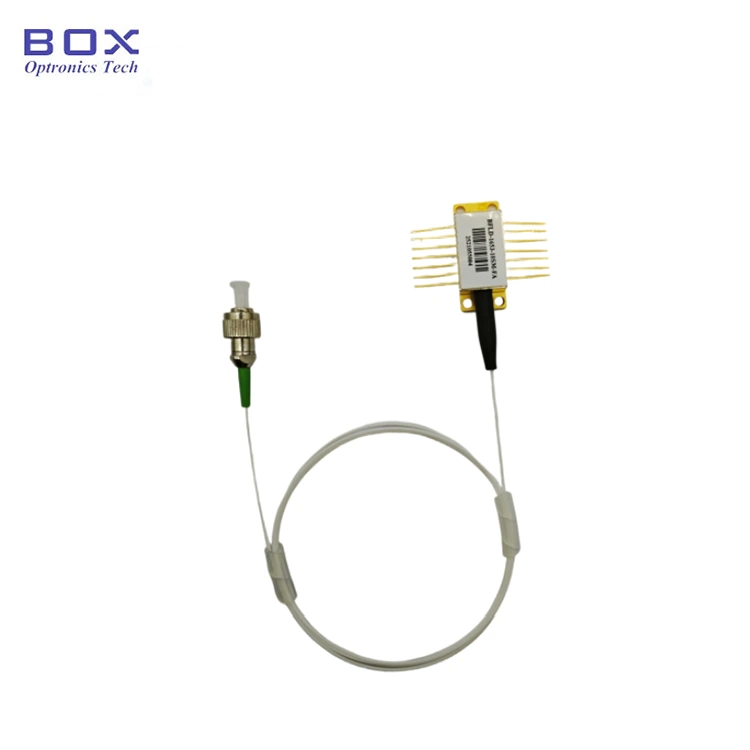

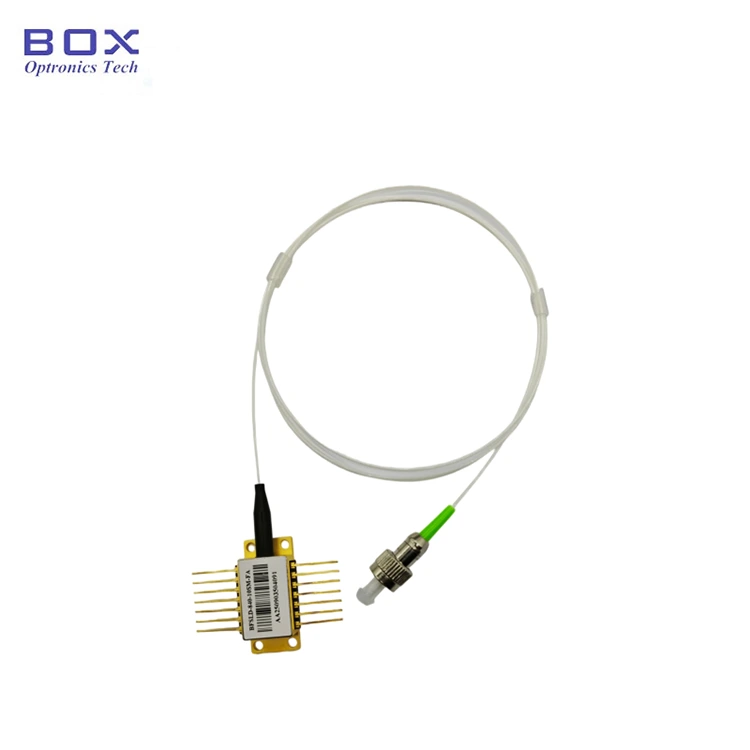

Diod Laser DFB 1574nm untuk Penderiaan CO2

Gambaran Keseluruhan Produk-1574nm DFB Laser Diod untuk Penderiaan CO2

Diod Laser DFB 1574nm untuk CO2 Sensing menyampaikan kuasa output optik 10mWor 20mW melalui gentian mod tunggal atau gentian pengekalan polarisasi dengan penyambung FC/APC.

Menampilkan lebar garis spektrum sempit 3MHz tipikal (FWHM) dan nisbah penindasan mod sisi tinggi ≥35dB (biasa 40dB), laser DFB memberikan ketulenan spektrum dan ketepatan panjang gelombang yang diperlukan untuk spektroskopi penyerapan laser diod boleh melaras (TDLAS) dan teknik pengesanan gas resolusi tinggi yang lain.

Ditempatkan dalam pakej rama-rama 14-pin standard industri dengan dua pilihan konfigurasi pinout, disepadukan dengan TEC, termistor, monitor PD dan pengasing. Laser ini serasi dengan papan pemacu laser rama-rama standard dan reka bentuk sistem.

Ciri-ciri Utama-1574nm DFB Laser Diod untuk Penderiaan CO2

· Panjang gelombang tengah: 1574nm (julat 1573–1575nm), dipadankan dengan garis penyerapan gas CO2

· Kuasa output optik tinggi: 10mW atau 20mW

· Jalur lebar modulasi lebar: 2.5GHz biasa (-3dB)

· Pengasing optik terbina dalam: Pengasingan ≥30dB

· Penyejuk termoelektrik bersepadu (TEC) dan termistor 10kΩ untuk penstabilan panjang gelombang

· Pekali suhu panjang gelombang: 0.09nm/°C tipikal (15°C hingga 35°C)

· Pekali arus panjang gelombang: 0.01nm/mA biasa untuk penalaan panjang gelombang

· Pakej rama-rama 14-pin standard industri, pilihan pinout Jenis 1 dan Jenis 2

· Arus ambang rendah: 10mA~35mA

· Pantau fotodiod bersepadu untuk pemantauan kuasa

Aplikasi Biasa-1574nm DFB Laser Diod untuk Penderiaan CO2

· Pengesanan dan pemantauan gas CO2 berdasarkan spektroskopi penyerapan laser diod boleh tala (TDLAS)

· Spektroskopi modulasi panjang gelombang (WMS) untuk CO₂ kepekaan tinggi dan pengesanan gas surih

· Sistem penderiaan gentian optik berdasarkan FBG dan teknik pengukuran interferometrik

· Ujian komunikasi gentian optik dan peralatan pengukuran

· Analisis pernafasan dan aplikasi penderiaan gas bioperubatan

· Penyelidikan dan pembangunan dalam makmal fotonik dan penderiaan optik

· Penyepaduan OEM ke dalam penganalisis gas dan instrumen pemantauan alam sekitar

Spesifikasi Produk-1574nm DFB Laser Diod for CO2 Sensing

Penilaian Maksimum Mutlak

Ciri-ciri Elektro-Optik (T = Suhu Laser 25°C)

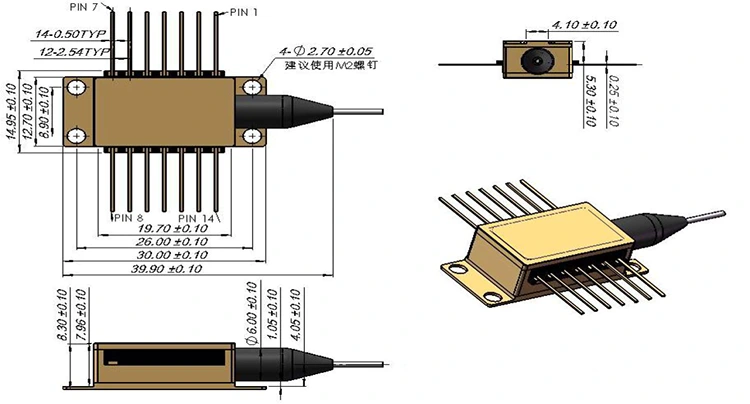

Pakej dan Definisi Pin -1574nm DFB Laser Diodefor CO2 Sensing

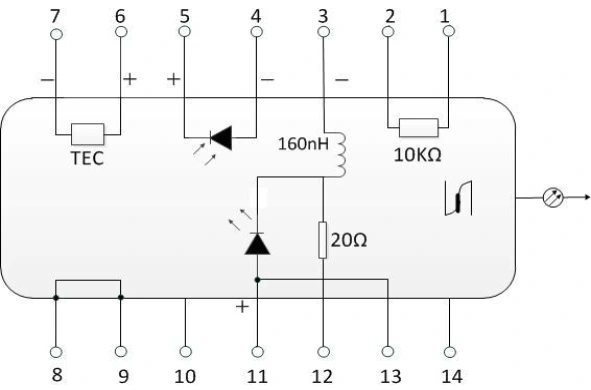

Taipkan 1 Pin Konfigurasi

Taip 2 Pin Konfigurasi

Maklumat Pesanan

Nomenklatur Model

BFLD - XXXX - XX - XX - XX X

Contoh: BFLD-1574-20PM-FA2

Soalan Lazim (Soalan Lazim) -1574nm DFB Laser Diodefor CO2 Sensing

S: Bagaimanakah TEC bersepadu meningkatkan prestasi penderiaan CO2?

J: TEC bersepadu dan termistor menstabilkan suhu cip laser, meminimumkan panjang gelombang dan hanyutan kuasa keluaran. Memandangkan panjang gelombang laser DFB bergantung kepada suhu, kawalan haba yang tepat membantu mengekalkan penjajaran dengan ciri penyerapan CO₂ sasaran. TEC menyediakan pelarasan panjang gelombang kasar, manakala penalaan panjang gelombang halus boleh dicapai melalui modulasi arus suntikan.

S: Mengapakah pengasing optik terbina dalam penting untuk sistem penderiaan gas?

A: Pengasing optik terbina dalam mengurangkan maklum balas optik yang disebabkan oleh pantulan daripada sambungan gentian dan komponen optik. Ini meningkatkan kestabilan keluaran laser dan mengurangkan kepekaan terhadap gangguan optik luaran, yang amat penting untuk sistem pengesanan gas TDLAS dan WMS sensitiviti tinggi.

S: Bolehkah saya mendapatkan panjang gelombang tersuai untuk spesies gas yang berbeza?

J: Ya, Box Optronics menyediakan sumber laser DFB pada panjang gelombang yang dioptimumkan untuk aplikasi penderiaan gas yang berbeza, termasuk tetapi tidak terhad kepada CO2 (1574nm), CH4 (1653nm), H2O (1392nm) dan O2 (760nm). Kami juga menyokong panjang gelombang saluran CWDM dan DWDM untuk aplikasi komunikasi. Hubungi kami dengan keperluan panjang gelombang khusus anda dan pasukan kejuruteraan kami akan menyemak kebolehlaksanaan.

S: Apakah litar pemacu dan kawalan yang diperlukan untuk laser ini?

J: Laser DFB 1574nm memerlukan pemacu diod laser dengan pengehadan arus yang sesuai, pengawal suhu untuk TEC bersepadu dan secara pilihan input modulasi untuk pengimbasan panjang gelombang dalam aplikasi TDLAS. Fotodiod monitor boleh digunakan untuk kawalan kuasa automatik (APC).
