1530nm 40mW DFB Fiber Coupled Laser

Gambaran Keseluruhan Produk-1530nm 40mW DFB Fiber Coupled Laser

Laser Gandingan Gentian DFB 1530nm 40mW (Model BFLD-1530-40SM-FA) adalah diod laser maklum balas teragih berprestasi tinggi yang direka untuk aplikasi yang memerlukan output optik mod tunggal berkuasa tinggi yang stabil. Menyampaikan sekurang-kurangnya 40mW kuasa output optik melalui gentian mod tunggal dengan penyambung FC/APC, peranti ini menampilkan pengasing optik terbina dalam untuk mengelakkan pantulan belakang dan memastikan operasi yang stabil.

Ditempatkan dalam pakej rama-rama 14-pin dengan penyejuk termoelektrik bersepadu (TEC) dan termistor untuk panjang gelombang yang tepat dan penstabilan kuasa, laser menawarkan nisbah penindasan mod sisi yang sangat baik (≥35dB) dan prestasi yang boleh dipercayai merentas julat suhu operasi. Pinout serasi OC-48 memudahkan penyepaduan ke dalam reka bentuk sistem sedia ada.

Laser ini sangat sesuai untuk sistem ujian optik, sistem optik berkuasa tinggi, aplikasi penderiaan gentian optik dan instrumentasi yang memerlukan sumber laser 1530nm berkuasa tinggi yang stabil.

Ciri-ciri Utama-1530nm 40mW DFB Fiber Coupled Laser

· Kuasa output optik tinggi: 40mW minimum, 50mW tipikal (output gentian SM)

· Panjang gelombang tengah: 1530nm (julat: 1527–1533nm)

· Nisbah penindasan mod sisi tinggi (SMSR): ≥35dB

· Pengasing optik terbina dalam untuk perlindungan pantulan belakang

· Kuncir gentian mod tunggal dengan penyambung FC/APC

· Pakej rama-rama 14-pin dengan TEC dan termistor bersepadu

· OC-48 pinout serasi untuk penyepaduan sistem yang mudah

· Fotodiod monitor bersepadu untuk pemantauan kuasa

· Janjang gelombang ketepatan dan penstabilan kuasa melalui kawalan TEC

· Arus ambang rendah: 20mA biasa

· Pakej rama-rama hermetik untuk kebolehpercayaan jangka panjang

Aplikasi Biasa-1530nm 40mW DFB Fiber Coupled Laser

· Sistem ujian dan pengukuran optik

· Aplikasi penderiaan gentian optik dan penderiaan teragih

· Laser benih penguat optik dan sumber isyarat

· Sistem pemultipleksan pembahagian panjang gelombang (WDM).

· Peralatan ujian komunikasi optik

· Makmal dan instrumentasi penyelidikan

· Pencirian dan ujian komponen fotonik

· Analisis dan pengukuran spektrum optik

· Sistem laser industri dan penyepaduan OEM

Spesifikasi Produk-1530nm 40mW DFB Fiber Coupled Laser

Penilaian Maksimum Mutlak

Ciri-ciri Elektro-Optik (T = 25°C, IF = IOP)

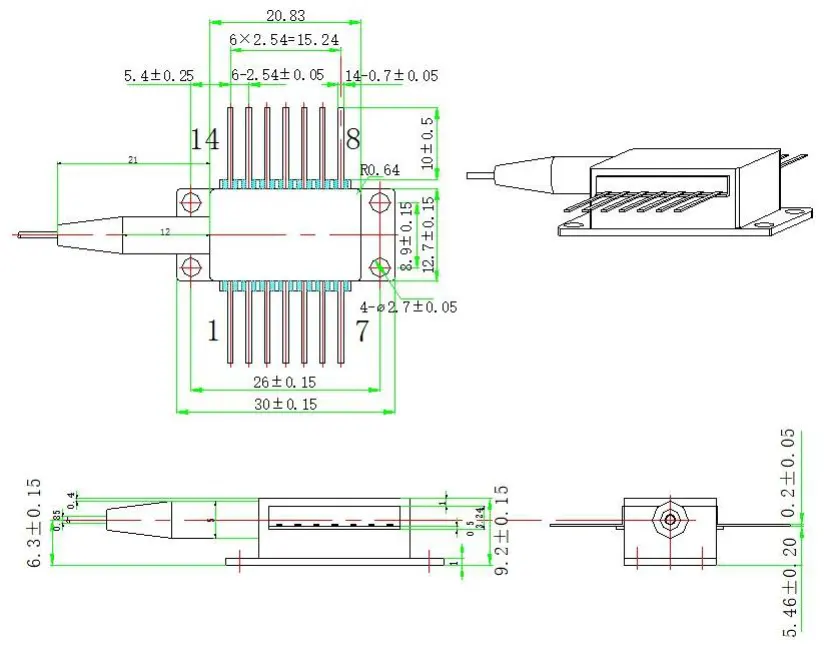

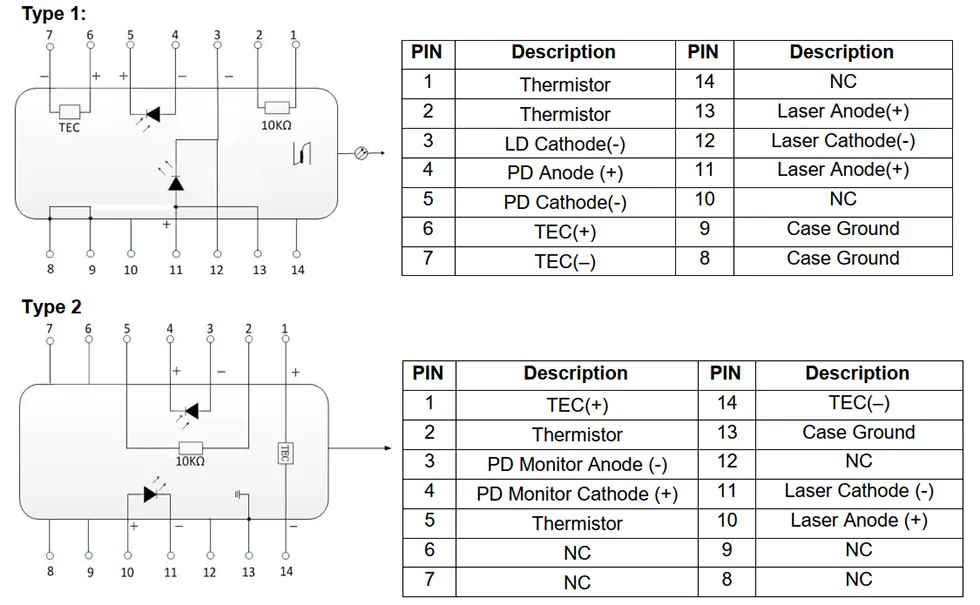

Pakej dan Definisi Pin-1530nm 40mW DFB Fiber Coupled Laser

Maklumat Pesanan-1530nm 40mW DFB Fiber Coupled Laser

Model Tersedia

Nota: Panjang gelombang tersuai dalam jalur C, aras kuasa alternatif, panjang gentian berbeza dan pilihan penyambung tersedia atas permintaan. Hubungi pasukan jualan kami untuk harga konfigurasi tersuai dan masa memimpin.

Mengapa Memilih Laser Box Optronics DFB?

· Teknologi cip laser DFB yang terbukti dengan panjang gelombang dan spesifikasi kuasa yang konsisten

· 100% ujian berfungsi dan saringan terbakar sebelum penghantaran

· Harga yang kompetitif dengan bekalan terus kilang

· Kuantiti pesanan yang fleksibel — sokongan untuk prototaip R&D dan pengeluaran volum

· Pilihan penyesuaian untuk panjang gelombang, kuasa, panjang gentian, penyambung dan konfigurasi pin

· Kestabilan bekalan jangka panjang untuk program pengeluaran dan penyepaduan sistem

· Pembungkusan rama-rama hermetik dengan TEC bersepadu untuk operasi yang boleh dipercayai

· Penghantaran antarabangsa melalui DHL/UPS/FedEx dengan penjejakan penuh

Soalan Lazim (FAQ)

S: Apakah perbezaan antara laser DFB dan FP?

J: Laser DFB (Maklum Balas Teragih) menggabungkan struktur parut terbina dalam yang membolehkan operasi mod longitudinal tunggal (SLM) dengan lebar talian sempit dan nisbah penindasan mod sisi yang tinggi (SMSR ≥35dB untuk peranti ini). Laser FP (Fabry-Perot) biasanya beroperasi dengan berbilang mod longitudinal dan mempunyai output spektrum yang lebih luas.

Laser DFB lebih disukai untuk aplikasi yang memerlukan kawalan panjang gelombang yang tepat dan kestabilan yang tinggi, seperti sistem WDM, penderiaan gentian dan instrumentasi ketepatan, manakala laser FP biasanya digunakan untuk aplikasi sensitif kos di mana kawalan panjang gelombang yang ketat adalah kurang kritikal.

S: Mengapakah pengasing terbina dalam penting?

J: Pantulan belakang daripada sambungan gentian, komponen optik atau hujung gentian boleh berganding kembali ke diod laser, menyebabkan turun naik kuasa keluaran, ketidakstabilan panjang gelombang dan peningkatan hingar. Pengasing optik terbina dalam mengurangkan maklum balas optik, membantu mengekalkan kuasa output yang stabil, kestabilan panjang gelombang dan prestasi hingar yang rendah.

S: Apakah peranan TEC dan termistor?

J: Penyejuk termoelektrik (TEC) dan termistor bekerjasama untuk mengekalkan suhu cip laser melalui kawalan suhu pakej yang tepat. Memandangkan panjang gelombang laser dan kuasa keluaran adalah bergantung kepada suhu, kawalan suhu yang tepat memastikan prestasi yang stabil merentasi pelbagai keadaan ambien. Termistor 10kΩ (nilai B 3950K) memberikan maklum balas suhu kepada pengawal TEC, yang melaraskan arus TEC untuk mengekalkan suhu yang ditetapkan. Ini penting untuk aplikasi yang memerlukan panjang gelombang dan kuasa yang konsisten.

S: Apakah maksud serasi pinout OC-48?

A: Pinout serasi OC-48 merujuk kepada penetapan pin pakej rama-rama yang biasa digunakan dalam aplikasi komunikasi optik OC-48 (2.5Gbps SONET/SDH). Keserasian ini memudahkan penyepaduan ke dalam sistem menggunakan antara muka elektrik dan mekanikal yang serupa. Dua pilihan pinout (Jenis 1 dan Jenis 2) tersedia untuk menampung reka bentuk sistem yang berbeza.

S: Apakah kuantiti pesanan minimum (MOQ)?

J: MOQ ialah 1pc. Kami menyokong kuantiti pesanan yang fleksibel. Model standard boleh dibekalkan dalam kuantiti yang kecil untuk R&D dan prototaip, serta volum yang lebih besar untuk pengeluaran. Hubungi pasukan jualan kami untuk harga tertentu pada kuantiti yang anda perlukan.

S: Bolehkah saya mendapatkan panjang gelombang tersuai atau tahap kuasa?

J: Ya, kami menawarkan pilihan penyesuaian termasuk panjang gelombang serasi CWDM dan panjang gelombang tersuai lain dalam julat yang tersedia, aras kuasa keluaran alternatif, panjang gentian tersuai, jenis penyambung berbeza (FC/APC, FC/UPC, LC, dll.), dan konfigurasi pin yang disesuaikan. Hubungi kami dengan keperluan khusus anda dan pasukan kejuruteraan kami akan menyemak kebolehlaksanaan dan memberikan sebut harga.

S: Apakah arus pemacu yang diperlukan untuk mencapai output 40mW?

A: Arus operasi biasa pada 25°C ialah 200mA, dengan maksimum 300mA. Arus ambang biasanya 20mA (minimum 14mA, maksimum 50mA). Arus operasi sebenar mungkin berbeza antara peranti individu dan dengan suhu. Kami mengesyorkan menggunakan pemacu diod laser dengan pengehadan arus yang sesuai dan kefungsian APC (Kawalan Kuasa Automatik) untuk operasi yang stabil.

S: Adakah bungkusan rama-rama tertutup rapat?

J: Ya, pakej rama-rama 14-pin dimeterai secara hermetik, melindungi cip laser, pengasing, dan komponen dalaman daripada kelembapan, habuk dan bahan cemar alam sekitar. Ini memastikan operasi jangka panjang yang boleh dipercayai dan penting untuk mengekalkan prestasi yang konsisten sepanjang hayat produk.
