1550.12nm DWDM DFB Laser

Gambaran Keseluruhan Produk-1550.12nm DWDM DFB Laser

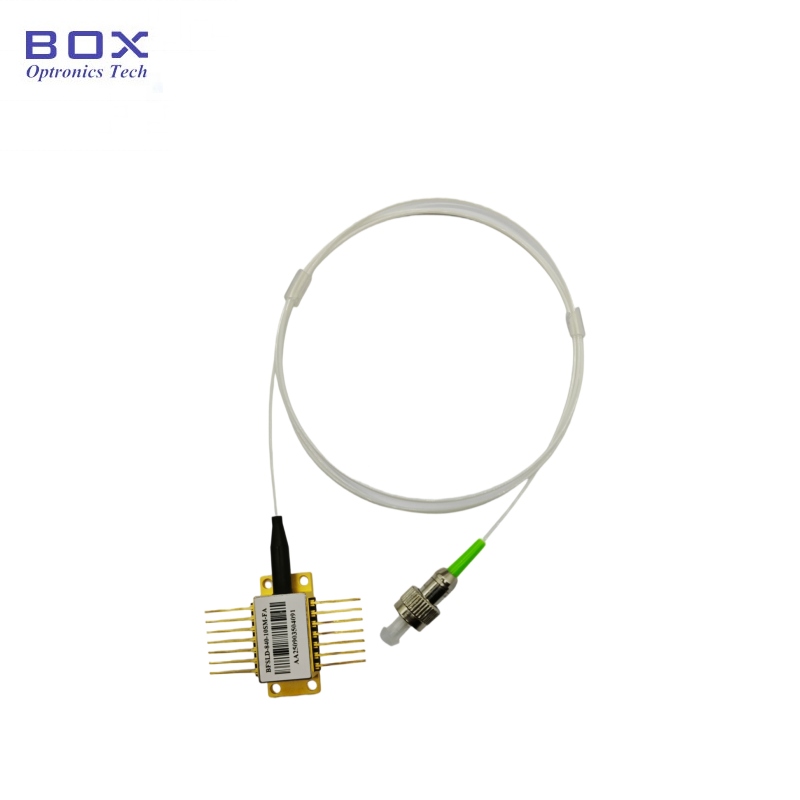

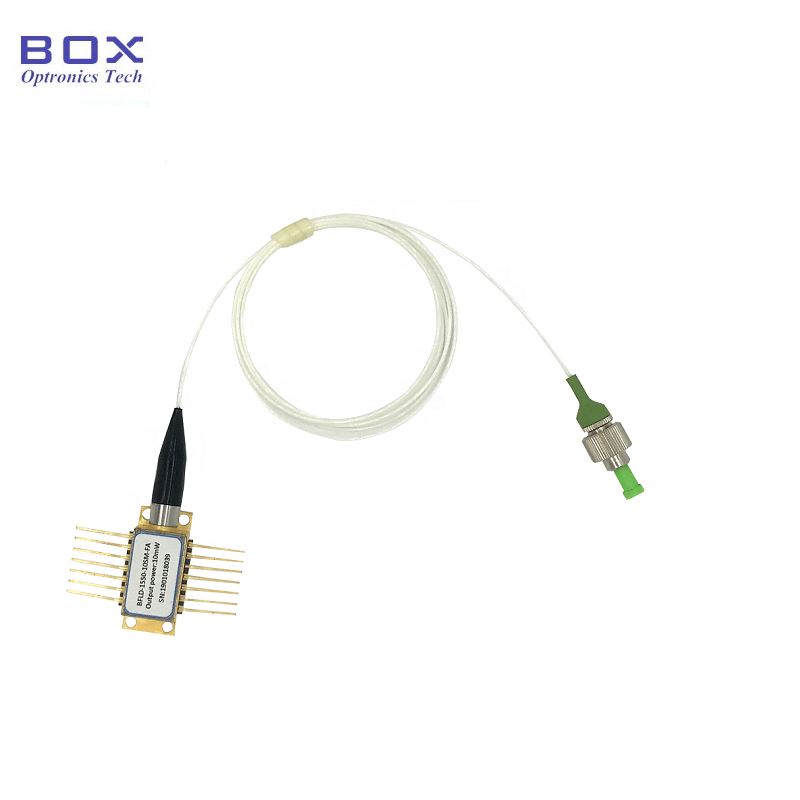

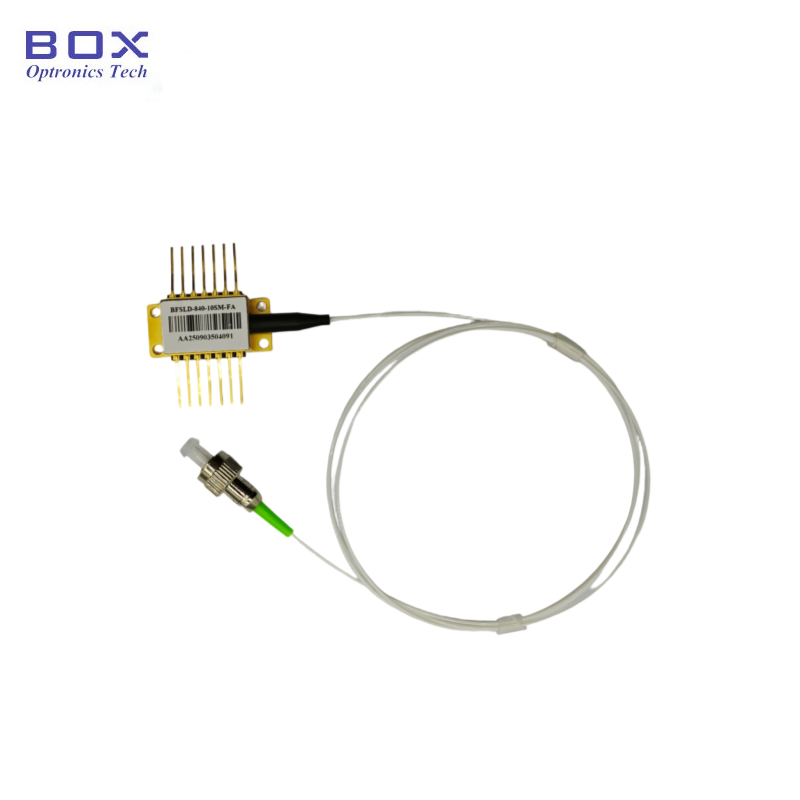

Laser DFB DWDM 1550.12nm (Model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) ialah diod laser maklum balas teragih pakej rama-rama 14-pin yang direka khusus untuk penghantaran CATV analog dan aplikasi komunikasi optik DWDM. Beroperasi pada panjang gelombang grid ITU standard 1550.12nm, peranti ini menyampaikan kuasa output optikal 10mW atau 20mW melalui gentian pengekalan mod tunggal atau polarisasi dengan penyambung FC/APC.

Ditempatkan dalam pakej rama-rama 14-pin hermetik dengan pengasing bersepadu, penyejuk termoelektrik (TEC), termistor 10kΩ dan fotodiod monitor, laser memberikan penstabilan suhu dan kuasa pada julat suhu operasi penuh -40°C hingga +85°C. Dua konfigurasi pinout (Jenis 1 dan Jenis 2) tersedia untuk keserasian dengan reka bentuk papan sistem yang berbeza.

Ciri-ciri Utama-1550.12nm DWDM DFB Laser

· Panjang gelombang grid ITU standard: 1550.12nm (Saluran 34), pilihan penuh CH18–CH64

· Kuasa output optik tinggi:10mW atau 20mW

· Reka bentuk cip analog lanjutan dioptimumkan untuk penghantaran CATV

· Nisbah penindasan mod sisi tinggi: SMSR ≥30dB

· Pengasing optik terbina dalam: Pengasingan ≥30dB @25°C

· Kehilangan pulangan optik yang tinggi: ≥40dB

· Jalur lebar modulasi lebar: 2.5GHz biasa

· Pakej rama-rama hermetik 14-pin dengan TEC dan termistor bersepadu

· Fotodiod monitor bersepadu untuk pemantauan kuasa

· Pilihan gentian: SMF-28e mod tunggal atau gentian pengekalan polarisasi PMF-1550

· Penyambung FC/APC standard, kuncir 1.0m (tiub longgar 900μm)

· Julat suhu operasi yang luas: -40°C hingga +85°C

· Dua konfigurasi pinout (Jenis 1 / Jenis 2) untuk fleksibiliti reka bentuk

Aplikasi Biasa-1550.12nm DWDM DFB Laser

· Rangkaian siaran CATV dan sistem penghantaran hujung kepala

· Rangkaian dengan sumber gentian terhad (pemultipleksan panjang gelombang)

· Hab televisyen kabel dan peralatan pengedaran

· Modul pemancar optik untuk RF-over-fiber analog

· Ujian gentian optik dan instrumentasi pengukuran

· Pengagihan isyarat satelit dan RF melalui gentian

· Penyelidikan dan pembangunan dalam makmal komunikasi optik

· Penyatuan OEM ke dalam peralatan CATV dan telekom

Spesifikasi Produk-1550.12nm DWDM DFB Laser

Penilaian Maksimum Mutlak

Ciri-ciri Elektro-Optik (T = 25°C, IF = IOP)

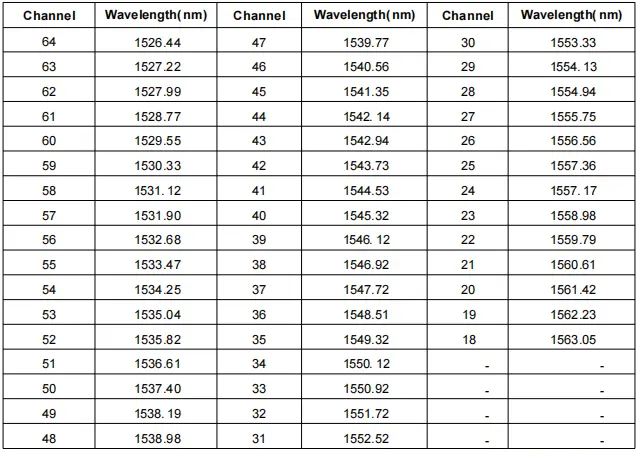

Rujukan Panjang Gelombang Grid ITU (Saluran Terpilih)

Nota: Saluran grid ITU penuh CH18–CH64 (1526.44nm–1563.05nm) tersedia atas permintaan.

Spesifikasi Gentian Optik-1550.12nm DWDM DFB Laser

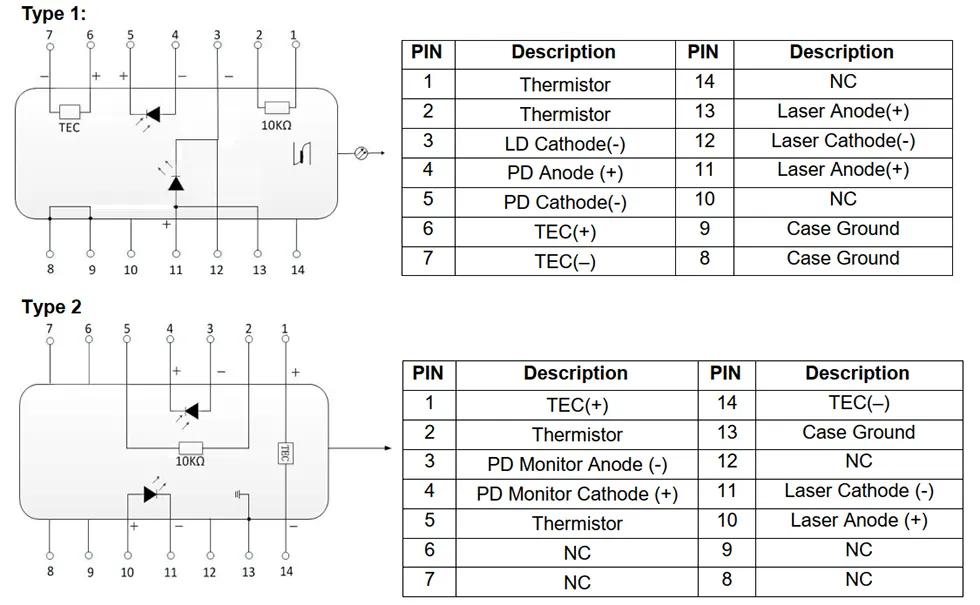

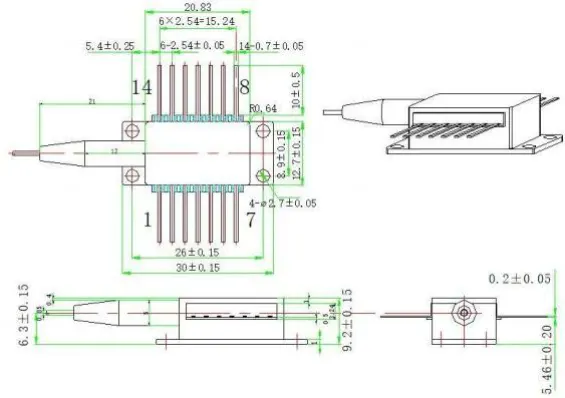

Pakej dan Definisi Pin-1550.12nm DWDM DFB Laser

Maklumat Pesanan-1550.12nm DWDM DFB Laser

Nomenklatur Model

BFLD - XXXX - XX - XX - XX (-X)

Contoh: BFLD-CH34-10SM-FA

Mengapa Pilih Box Optronics DWDM DFB Laser?

· Teknologi cip laser DFB yang terbukti dengan reka bentuk yang dioptimumkan analog untuk aplikasi CATV

· 100% ujian berfungsi dan saringan terbakar sebelum penghantaran

· Sokongan panjang gelombang grid ITU penuh (CH18–CH64) dengan toleransi panjang gelombang yang ketat

· Harga yang kompetitif dengan bekalan terus kilang

· Kuantiti pesanan yang fleksibel — sokongan untuk prototaip R&D dan pengeluaran volum

· Pilihan penyesuaian untuk panjang gelombang, kuasa, jenis gentian, penyambung dan konfigurasi pin

· Kestabilan bekalan jangka panjang untuk program penggunaan rangkaian dan pengeluaran CATV

· Pembungkusan rama-rama hermetik dengan TEC bersepadu untuk operasi suhu lebar yang boleh dipercayai

· Penghantaran antarabangsa melalui DHL/UPS/FedEx dengan penjejakan penuh

Soalan Lazim (FAQ)

S: Apakah perbezaan antara laser DWDM DFB ini dan laser DFB standard?

J: Laser DFB ITU-grid ini menggabungkan kawalan panjang gelombang yang tepat dengan prestasi dioptimumkan CATV analog. Ia menampilkan reka bentuk cip laser yang dioptimumkan untuk nisbah pembawa kepada hingar (CNR), prestasi herotan rendah (CSO/CTB), dan output optik yang stabil.

Berbanding dengan laser DFB standard yang direka terutamanya untuk komunikasi optik digital, laser CATV DFB dioptimumkan khusus untuk aplikasi modulasi analog di mana kelinearan dan prestasi hingar adalah kritikal.

S: Apakah panjang gelombang grid ITU yang tersedia?

J: Kami menawarkan panjang gelombang grid ITU-T daripada CH18 (1563.05nm) hingga CH64 (1526.44nm), meliputi saluran DWDM C-band yang biasa digunakan. Panjang gelombang tersuai tersedia mengikut keperluan sistem tertentu.

S: Apakah perbezaan antara pilihan gentian SMF dan PMF?

J: SMF-28e ialah gentian mod tunggal standard, sesuai untuk kebanyakan CATV dan aplikasi komunikasi optik umum di mana polarisasi tidak kritikal. PMF-1550 ialah gentian pengekalan polarisasi, direka untuk sistem sensitif polarisasi. Untuk gentian PM, paksi perlahan dijajarkan dengan kunci penyambung. Pilih berdasarkan keperluan polarisasi sistem anda.

S: Mengapakah pengasing terbina dalam penting untuk aplikasi CATV?

J: Maklum balas optik yang disebabkan oleh pantulan gentian atau komponen optik boleh menyebabkan bunyi bising, ketidakstabilan panjang gelombang dan kemerosotan isyarat dalam sistem penghantaran analog. Pengasing optik terbina dalam menindas maklum balas optik, memastikan kuasa output yang stabil, hingar rendah dan prestasi penghantaran CATV yang boleh dipercayai.

S: Apakah kuantiti pesanan minimum (MOQ)?

J: MOQ ialah 1pc. Kami menyokong kuantiti pesanan yang fleksibel. Model standard boleh dibekalkan dalam kuantiti yang kecil untuk R&D dan prototaip, serta volum yang lebih besar untuk penggunaan dan pengeluaran rangkaian CATV. Hubungi pasukan jualan kami untuk harga tertentu pada kuantiti yang anda perlukan.

S: Bolehkah saya mendapatkan konfigurasi panjang gelombang, kuasa atau penyambung tersuai?

J: Ya, kami menawarkan pilihan penyesuaian menyeluruh termasuk mana-mana panjang gelombang grid ITU (CH18–CH64), aras kuasa keluaran tersuai dalam 6–20mW, jenis dan panjang gentian alternatif, jenis penyambung berbeza (FC/APC, SC/APC, LC, dsb.), dan konfigurasi pin yang disesuaikan (Jenis 1 atau Jenis 2). Hubungi kami dengan keperluan khusus anda dan pasukan kejuruteraan kami akan menyemak kebolehlaksanaan dan memberikan sebut harga.

Lembaran Data dan Lembaran Ujian

lembaran data

Lembaran ujian

Masa Utama

· Unit standard (model dalam stok): 3~5 hari bekerja

· Pengeluaran standard: 2~3 minggu

· Pesanan volum: Sila hubungi kami untuk jadual pengeluaran

· Pesanan tersuai: 3~4 minggu

· Penghantaran antarabangsa: ~5 hari bekerja (DHL/UPS/FedEx Express)

Nota Operasi dan Pengendalian

· Diod laser ialah peranti sensitif nyahcas elektrostatik (ESD) — sentiasa gunakan perlindungan ESD yang betul semasa mengendalikan

· Elakkan daripada menyentuh bahagian muka hujung gentian dan komponen optik dengan jari kosong untuk mengelakkan pencemaran

· Simpan peranti yang tidak digunakan dalam pembungkusan selamat ESD pada suhu storan yang disyorkan (-40°C hingga +85°C)

· Jangan melebihi penilaian maksimum mutlak yang dinyatakan dalam lembaran data

· Sentiasa gunakan pemacu diod laser dengan perlindungan had semasa dan lebihan voltan

· Dayakan penstabilan suhu TEC sebelum menggunakan arus pemacu laser untuk prestasi dan kebolehpercayaan yang optimum

· Elakkan pembengkokan berlebihan pada gentian pigtail  untuk mengelakkan kerosakan gentian

· Bersihkan penyambung gentian dengan alat pembersih yang betul sebelum mengawan untuk mengelakkan kerosakan dan kehilangan sisipan

· Mengendalikan laser di atas julat suhu semasa atau luar yang dinilai boleh mengurangkan seumur hidup dan menyebabkan kerosakan kekal
