Laser DFB 1310nm 100mW

Box Optronics menyediakan Laser DFB 1310nm 100mW, sumber laser gandingan gentian premium yang direka untuk menuntut komunikasi optik, penderiaan dan aplikasi ujian. Peranti ini mempunyai struktur maklum balas teragih (DFB) telaga berbilang kuantum (MQW), memberikan kestabilan panjang gelombang yang luar biasa, nisbah penindasan mod sisi yang tinggi, dan sehingga 120mW kuasa output gentian mod tunggal.

Ditempatkan dalam pakej rama-rama 14-pin standard dengan penyejuk TEC bersepadu, termistor, pengasing optik dan fotodiod monitor, laser ini serasi dengan piawaian pinout OC-48. Sama ada untuk sistem ujian berkuasa tinggi, rangkaian penderiaan gentian optik atau sistem komunikasi generasi akan datang, Box Optronics memberikan prestasi yang boleh dipercayai disokong oleh kawalan kualiti yang ketat dan sokongan teknikal global.

Ciri-ciri Utama-1310nm 100mW DFB Laser

● Kuasa output optik tinggi: sehingga 120mW biasa (gentian SM)

● Struktur DFB telaga berbilang kuantum (MQW) untuk kestabilan panjang gelombang yang unggul

● Nisbah penindasan mod sisi tinggi (SMSR): >35dB biasa

● pengasing optik terbina dalam untuk perlindungan pantulan belakang

● Penyejuk dan termistor TEC bersepadu untuk kawalan panjang gelombang yang tepat

● Pantau diod foto untuk pemantauan kuasa masa nyata

● Pilihan gentian mod tunggal (SM) atau pengekalan polarisasi (PM).

● Penyambung gentian FC/APC standard (boleh disesuaikan)

● Pakej rama-rama 14-pin yang serasi dengan pinout OC-48, standard industri

Aplikasi Biasa-1310nm 100mW DFB Laser

● Sistem ujian dan pengukuran optik berkuasa tinggi

● Penghantar dan pemancar komunikasi gentian optik

● Sumber benih penguat optik

● FMCW LiDAR

● Makmal penyelidikan dan pembangunan

● Pemantauan dan kawalan proses industri

Spesifikasi Teknikal-1310nm 100mW DFB Laser

Penilaian Maksimum Mutlak

Ciri Optik-Elektrik (T=25°C, JIKA=IOP)

Butiran Produk-1310nm 100mW DFB Laser

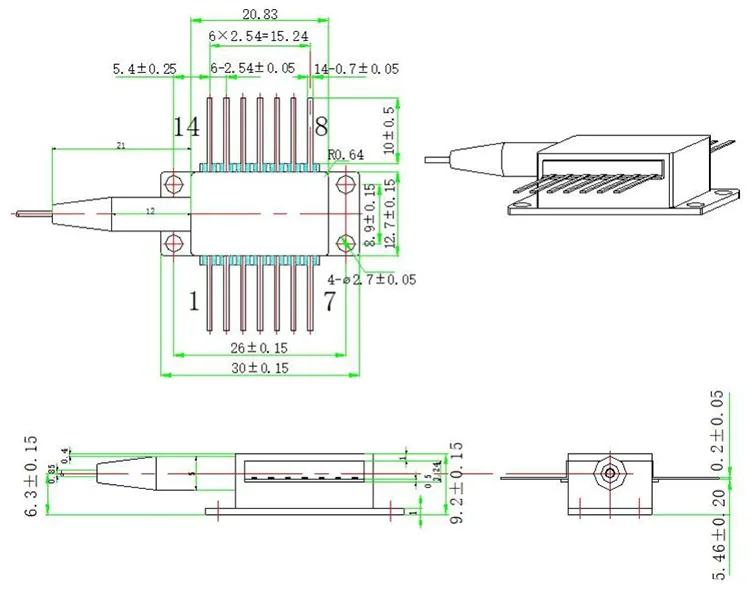

Dimensi Pakej

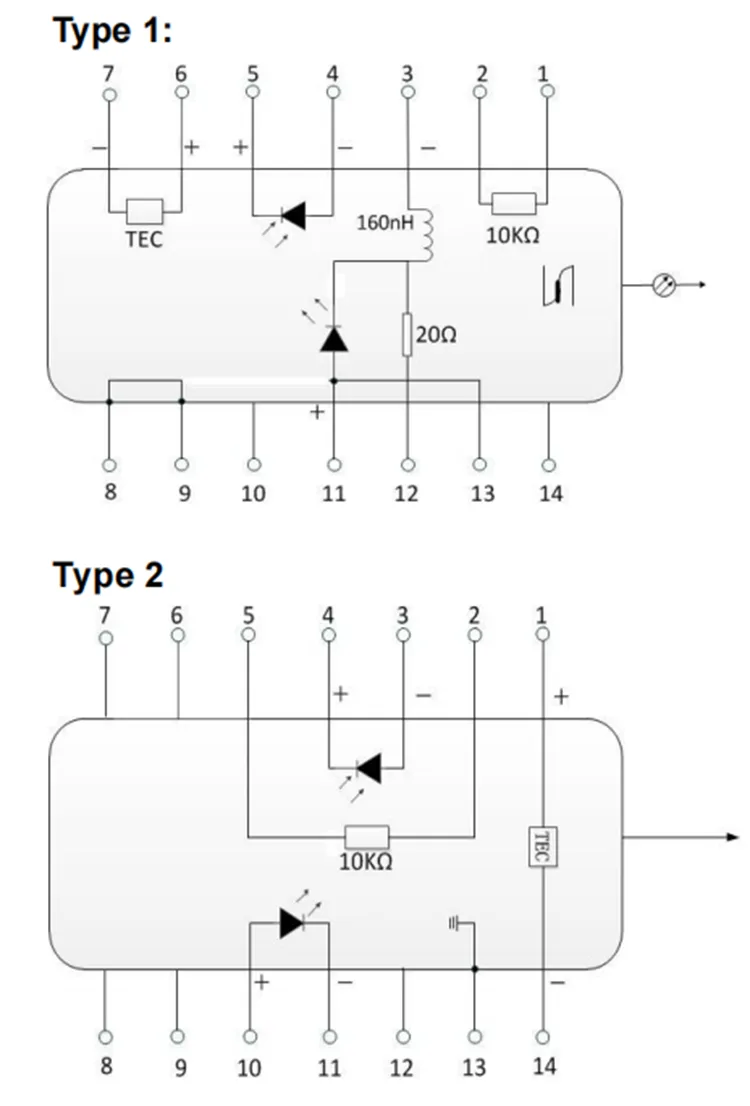

Definisi Pinout (Jenis 1)

Definisi Pinout (Jenis2)

Mengapa Memilih Box Optronics?

● ✓ 10+ tahun pengalaman pembuatan diod laser profesional

● ✓ Kawalan kualiti yang ketat dengan ujian 100% sebelum penghantaran

● ✓ Harga yang kompetitif dengan keupayaan penghantaran pukal yang stabil

● ✓ Pilihan penyesuaian fleksibel untuk panjang gelombang, kuasa, gentian dan pakej

● ✓ Sokongan teknikal 7×24 jam dan respons pantas

● ✓ Ujian sampel tersedia untuk penilaian

● ✓ sistem pengurusan kualiti yang diperakui ISO9001:2015

● ✓ Penghantaran global dengan penghantaran ekspres DHL, UPS, FedEx

Maklumat Pesanan

Nombor Bahagian

BFLD - XXXX - XX - XX - X

Contoh:BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-pin Butterfly Laser Diod, gentian PM, penyambung FC/APC, Jenis-2 pin-out

Pilihan Penyesuaian Tersedia

● Panjang gelombang tengah: 1270~1650nm (panjang gelombang tersuai tersedia)

● Kuasa output: 10mW, 20mW, lain-lain

● Jenis gentian: Gentian mod tunggal, polarisasi mengekalkan gentian

● Panjang gentian: 1m, 1.5m, 2m (panjang tersuai)

● Jenis penyambung: FC/APC, FC/UPC, SC/APC, LC/APC, gentian kosong

● Konfigurasi pinout: Jenis 1, Jenis 2

Untuk keperluan tersuai, sila hubungi pasukan jualan kami:

E-mel: sales06@boxoptronics.com

Tel: +86-13322933691

laman web: www.boxphotonics.com

Lembaran Data dan Laporan Ujian

Setiap unit dihantar dengan laporan ujian komprehensif yang mendokumenkan parameter prestasi yang diukur. Helaian ujian mengandungi spesifikasi terperinci, lengkung prestasi dan nota perhatian.

● Laporan ujian individu disertakan dengan setiap unit

● Keluk spektrum dan kuasa biasa disediakan

lembaran data

Laporan ujian untuk rujukan

Syarat Sebut Harga dan Pembayaran

Syarat Sebut Harga

● EXW (Ex Works): Disyorkan jika anda mempunyai akaun DHL/UPS/FedEx. Kami menghantar menggunakan akaun anda; tiada kos penghantaran dikenakan oleh kami.

● DAP (Dihantar di Tempat): Jika anda tidak mempunyai akaun kurier, kami boleh mengaturkan penghantaran dengan pengangkutan prabayar.

● Syarat lain: Sila hubungi kami untuk berbincang.

Syarat Pembayaran

● PayPal: Pembayaran pantas dan selamat untuk sampel dan pesanan kecil

● T/T (Pindahan Bank): Kaedah pembayaran standard untuk pesanan pengeluaran biasa

● Alibaba Trade Assurance: Perlindungan pesanan selamat untuk transaksi dalam talian dengan jaminan pembeli

● Syarat Pembayaran Fleksibel: Boleh dirunding untuk rakan kongsi jangka panjang atau strategik

Masa Utama

● Pengeluaran standard: ~10 hari bekerja

● Item dalam stok: 2-3 hari bekerja untuk penghantaran

● Konfigurasi tersuai: 15-20 hari bekerja

● Pesanan volum: Sila hubungi untuk jadual pengeluaran

● Penghantaran antarabangsa: 3-5 hari bekerja (DHL/UPS/FedEx express)

● Perkhidmatan dipercepatkan: Tersedia atas permintaan (bayaran tambahan mungkin dikenakan)

Nota Operasi dan Pengendalian

Perlindungan ESD

Peranti ini sensitif elektrostatik. Pematuhan ketat terhadap langkah perlindungan anti-statik diperlukan semasa pembungkusan, pengangkutan dan penggunaan. Kegagalan berbuat demikian boleh mengakibatkan kerosakan kekal pada peranti.

● Sentiasa pakai tali pergelangan tangan anti statik semasa mengendalikan

● Kerja pada tikar anti statik yang dibumikan dengan betul

● Pastikan semua peralatan dibumikan dengan betul

● Elakkan menyentuh pin dan penyambung gentian secara terus

Pertimbangan Bekalan Kuasa

● Gunakan sumber arus bunyi rendah yang terkawal

● Laksanakan pengehadan arus yang betul untuk mengelakkan kerosakan

● Elakkan lonjakan bekalan kuasa dan lonjakan voltan

● Jangan sekali-kali melebihi penilaian semasa ke hadapan maksimum

● Sentiasa hidupkan penyejukan TEC sebelum menggunakan arus laser

Pengendalian Gentian

● Elakkan lenturan gentian yang berlebihan

● Jangan tarik atau pintal kuncir gentian

● Bersihkan penyambung gentian sebelum sambungan

● Sentiasa gunakan penutup habuk apabila penyambung tidak digunakan

● Periksa bahagian muka gentian untuk kerosakan sebelum digunakan

Pengurusan Terma

● Lekapkan peranti pada sink haba yang betul untuk prestasi optimum

● Pastikan sentuhan haba yang baik antara bungkusan dan sinki haba

● Gunakan bahan antara muka terma (gris haba/pad) untuk pemindahan haba yang lebih baik

● Beroperasi dalam julat suhu yang ditentukan untuk kebolehpercayaan

● Benarkan masa memanaskan badan yang mencukupi untuk penstabilan panjang gelombang

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Tempoh Waranti

Box Optronics menjamin produk ini bebas daripada kecacatan pada bahan dan mutu kerja untuk tempoh 12 bulan dari tarikh pembelian. Semasa tempoh jaminan, kami akan membaiki atau menggantikan produk yang rosak mengikut budi bicara kami, secara percuma.

Pengecualian Waranti

Syarat berikut tidak dilindungi di bawah jaminan percuma:

● Kerosakan yang disebabkan oleh faktor semula jadi (kilat, banjir, dll.) atau pengaruh persekitaran

● Pincang fungsi disebabkan oleh pengendalian yang tidak betul atau penyalahgunaan oleh pengguna

● Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia

● Percubaan pembongkaran, pengubahsuaian atau pembaikan yang tidak dibenarkan

● Label jaminan yang diubah atau tidak lengkap pada perumahan

● Kerosakan atau kehilangan semasa pengangkutan selepas penghantaran

● Kerosakan yang disebabkan oleh melebihi rating maksimum atau keadaan pengendalian

Sokongan Selepas Jualan

● Masa respons pantas: dalam masa 24 jam pada hari perniagaan

● Penyelesaian masalah jauh dan sokongan aplikasi

● Perkhidmatan penyelenggaraan berbayar tersedia selepas tempoh jaminan

● Perkhidmatan perundingan teknikal tersuai
