Modul Diod Laser DFB 1030nm 50mW

Jadual Kandungan

1. Pengenalan 1030nm Modul Diod Laser DFB 50mW

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Maklumat Pesanan

7. Lembaran data dan lembaran ujian

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

Pengenalan Produk

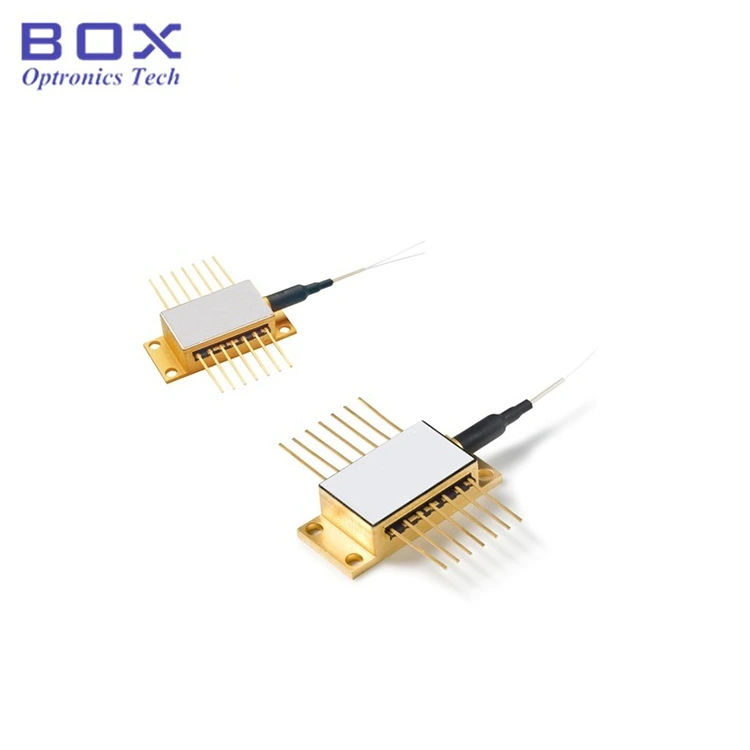

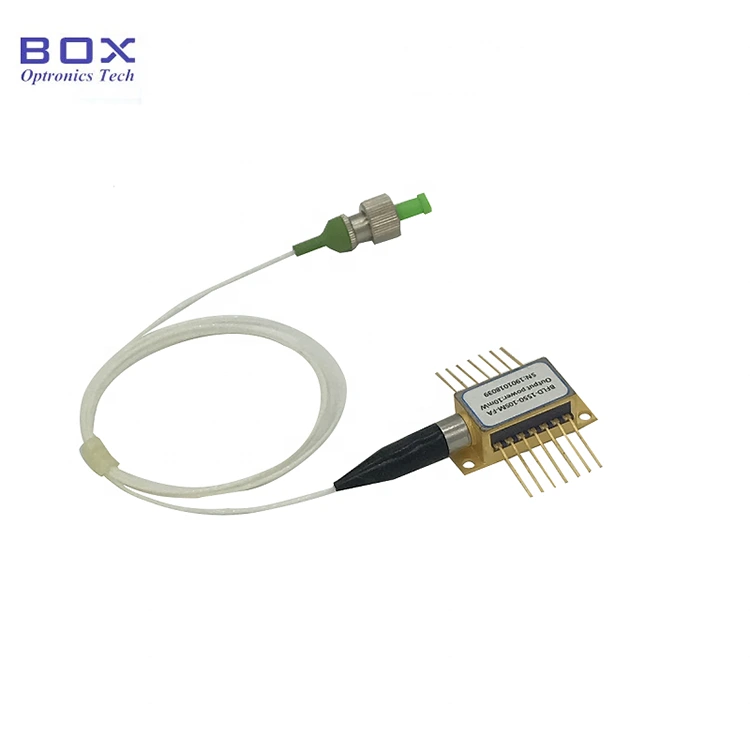

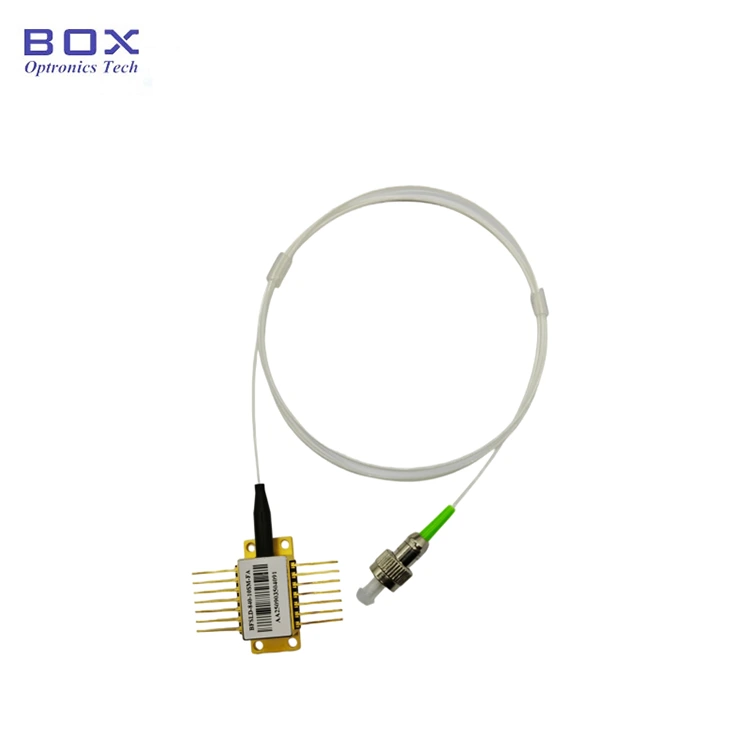

Modul Diod Laser DFB 1030nm 50mW adalah secara hermetik dimeterai dalam bungkusan rama-rama 14-pin. Ia menyokong operasi CW atau nadi, dan menyepadukan penyejuk TEC dan termistor untuk spektrum yang stabil. Sesuai untuk spektroskopi, telekom, pencahayaan dan penderiaan. Sebelum menghidupkan kuasa, mula-mula aktifkan penyejuk TEC, kemudian gunakan kuasa dalam kenaikan kecil untuk mengelakkan cip daripada terlalu panas atau menjadi lebih beban.

Spesifikasi Produk

Ciri-ciri Produk

● Laser maklum balas yang diedarkan;

● CW atau operasi berdenyut;

● PD monitor terbina dalam, penyejuk termoelektrik dan termistor;

● Penyambung FC/APC pilihan.

Aplikasi Produk

● Spektroskopi;

● Telekom;

● Pencahayaan;

● Penderiaan.

produk Butiran

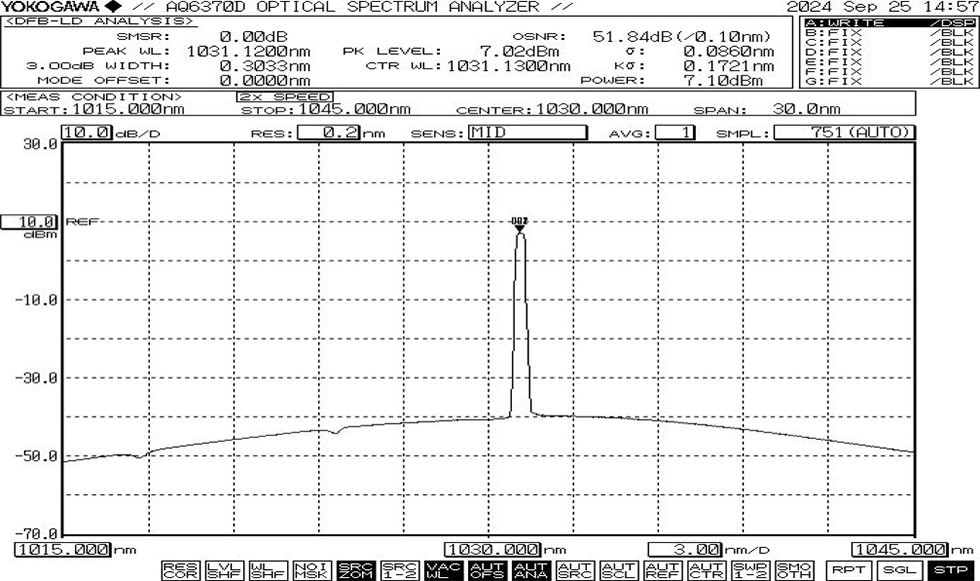

● Spektrum biasa: 1030nm, +/-2nm toleransi WL

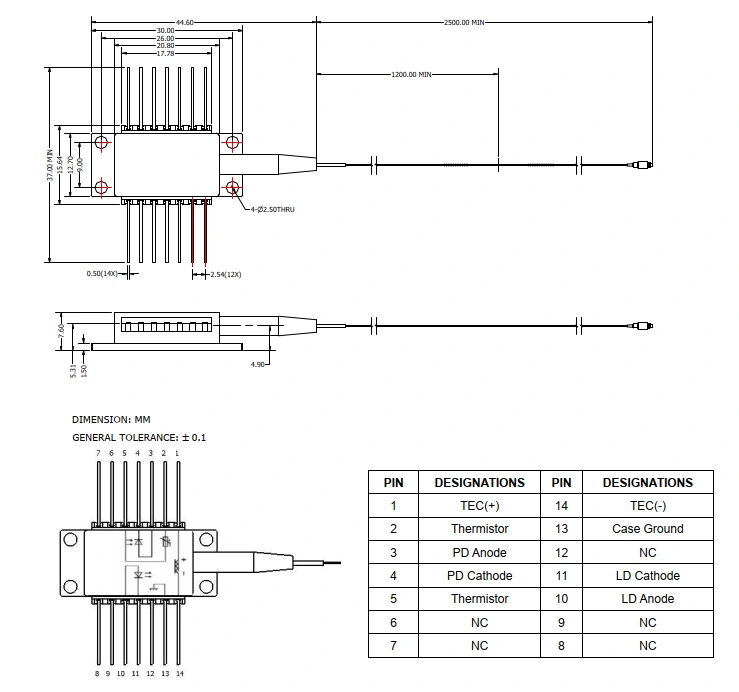

● Lukisan pakej & definisi pin keluar (Unit:mm)

Soalan Lazim

(1) Adakah ia mungkin untuk melaraskan panjang gelombang dengan mengubah suhu? Apa itu pekali?

--Pekali panjang gelombang/suhu 0.01nm/℃.

(2) Apakah itu jenis gentian?

--Corning HI1060 ,NA=0.14,MFD=6.2um@1060nm.

(3) Apakah itu julat boleh tala kuasa?

--10~100%.

(4) Adakah anda menyediakan tiub pelindung dan penyambung untuk LD?

--Ya. Tiub longgar 900um dan FC/APC adalah pilihan.

Memesan maklumat

cth: BFLD-D1030-50SM-FA

(Maklumat pesanan: Modul Diod Laser DFB 1030nm 50mW, rama-rama pakej, dengan gentian SM, penyambung FC/APC).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Operasi Nota

● Semasa beroperasi, peranti ini memancarkan pancaran laser berintensiti tinggi; buat jangan melihat terus ke muka hujung gentian, kerana berbuat demikian boleh menyebabkan kecederaan mata.

● Gentian optik adalah rapuh; jangan gunakan gentian untuk menarik peranti. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik lengan yang terletak di bahagian belakang perumah peranti. Untuk peranti dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau pengalihan.

● Jika pin memerlukan pematerian, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Khususnya perhatian mesti diberikan kepada perkara berikut: semasa proses pematerian, yang peranti mestilah dalam keadaan tidak berkuasa, dan besi pematerian mestilah betul dibumikan.

● Apabila menggunakan peranti, patuhi dengan ketat voltan operasi dan julat semasa yang dinyatakan dalam lembaran data. Parameter utama—termasuk Ith (Ambang Ambang), Iop max (Maksimum Operasi Semasa), Vop max (Maksimum Voltan Kendalian), dan λc (Panjang Gelombang Tengah)—harus dirujuk khususnya dalam laporan ujian yang disediakan semasa penghantaran.Nota:Operasi melebihi penilaian maksimum mutlak boleh menyebabkan kerosakan kekal pada peranti.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
