1064nm 30mW DFB Butterfly Laser Diod

Jadual Kandungan

1. Pengenalan 1064nm 30mW DFB Butterfly Laser Diod

2. Spesifikasi Teknikal

3. Ciri-ciri Produk

4. Aplikasi Biasa

5. Butiran produk

6. Maklumat Pesanan

7. Lembaran data dan lembaran ujian

8. Syarat sebut harga dan pembayaran

9. Masa utama

10. Nota Operasi

11. Jaminan Kualiti dan Perkhidmatan Selepas Jualan

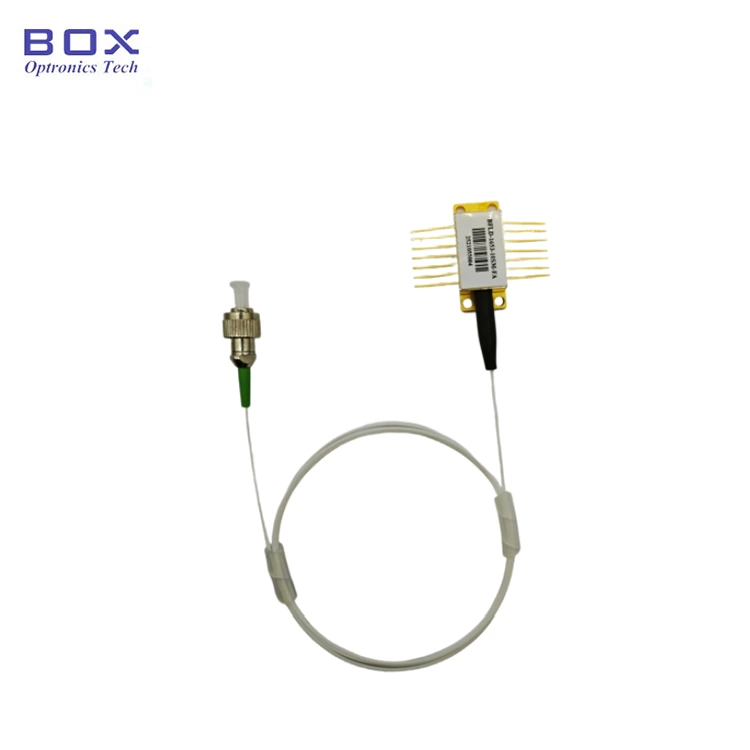

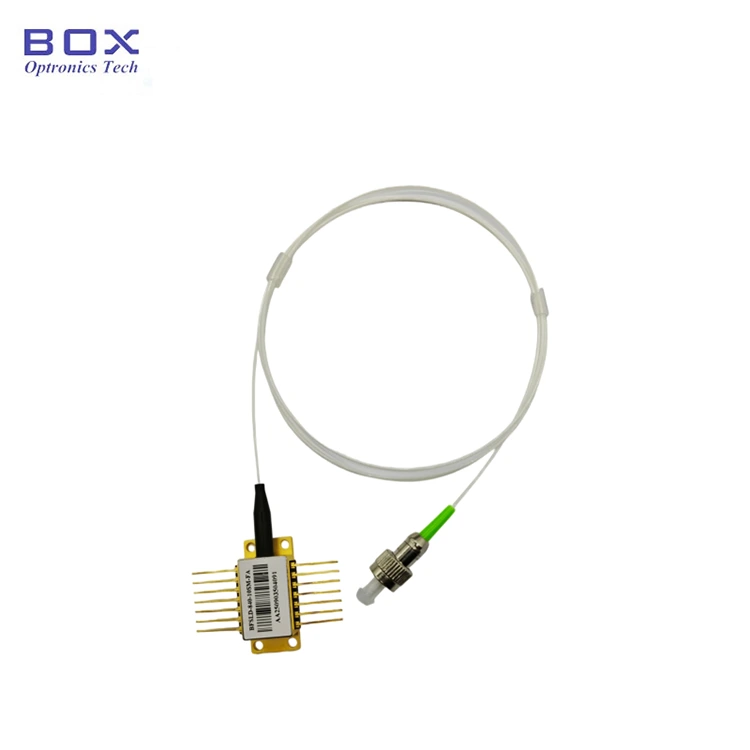

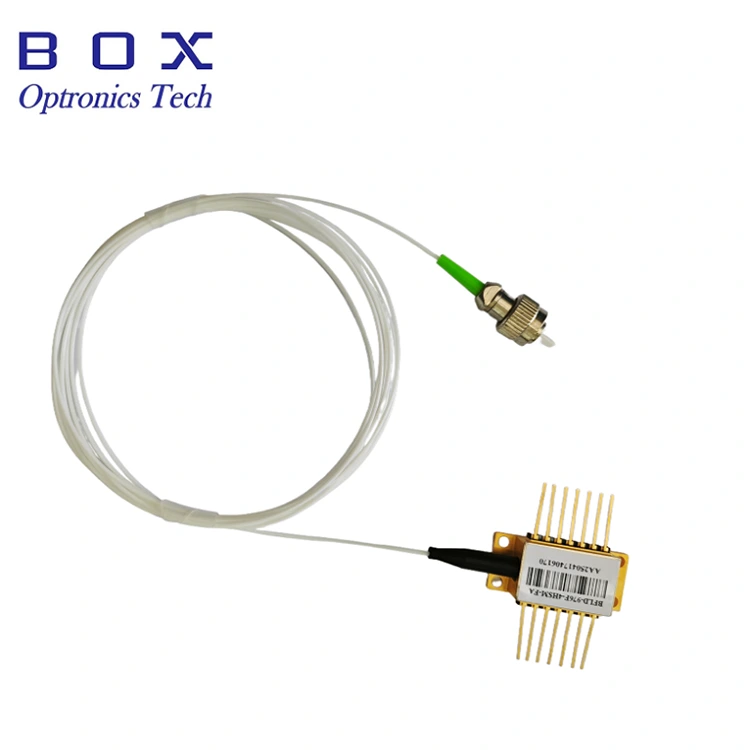

Pengenalan Produk

Ini ialah Diod Laser DFB 1064nm dengan 14-pin pakej rama-rama standard, panjang gelombang pusat 1064nm, toleransi panjang gelombang +/-1nm, dan kuasa keluaran biasa 30mW. TEC terbina dalam, termistor, pengasing dan memantau PD, dengan kestabilan panjang gelombang yang sangat baik untuk operasi stabil jangka panjang. Ia digunakan terutamanya dalam komunikasi gentian optik dan penderiaan. Kawat dengan ketat mengikut definisi pin, di bawah kawalan TEC, dan lenturan gentian yang berlebihan untuk memastikan prestasi dan hayat perkhidmatan.

produk Spesifikasi

Ciri-ciri Produk

● Multi-Kuantum Laser maklum balas (DFB) yang diedarkan dengan baik (MQW);

● Kuasa keluaran naik kepada 30mW;

● serat SM atau PM;

● 14-pin Pakej BTF dengan termistor, TEC, pengasing dan Pantau PD.

Aplikasi Produk

● Gentian optik komunikasi;

● Alat optik;

● Sensor gentian optik;

● Sumber cahaya.

produk Butiran

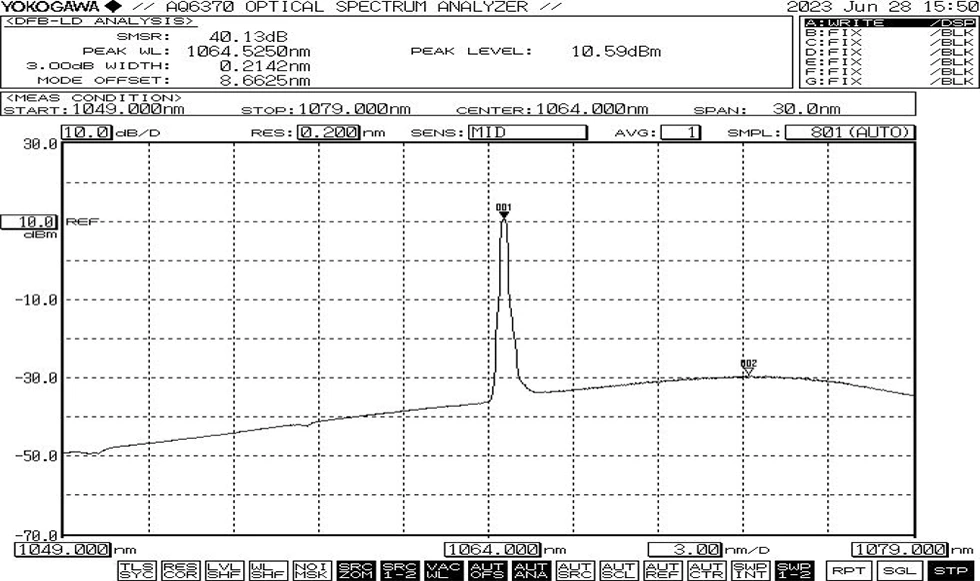

● Spektrum biasa: 1064nm, +/-1 toleransi WL

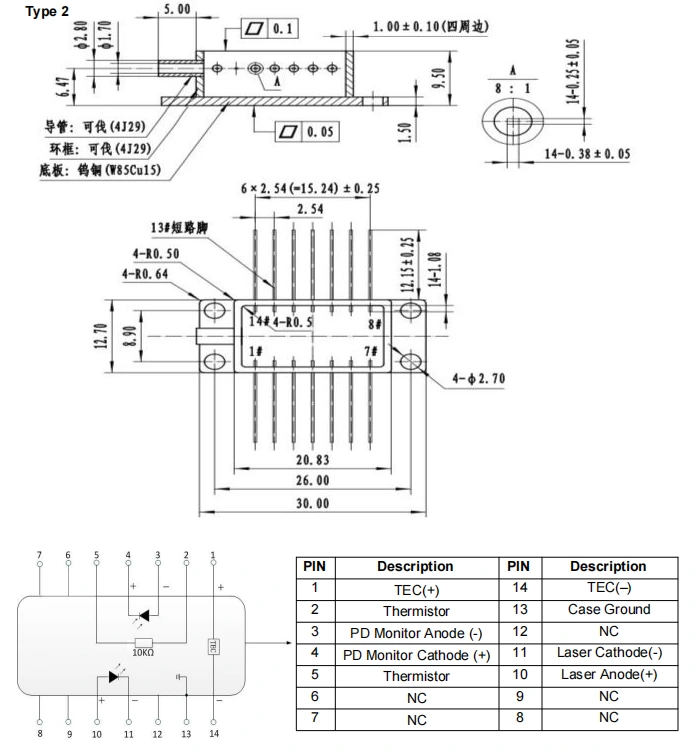

● Lukisan pakej & Definisi PIN-OUT(Unit:mm)-1064nm 30mW DFB Diod Laser Rama-rama

● Aksesori standard

*Peranti kendiri; tiada pemandu terbina dalam (pemandu luaran pilihan).

Memesan maklumat

cth: BFLD-1064-30SM-FA

(Maklumat pesanan: 1064nm 30mW DFB Butterfly Laser Diod, dengan gentian SM, Penyambung FC/APC, pin pam).

Untuk keperluan tersuai lain, sila hubungi: sales06@boxoptronics.com

Lembaran Data dan Lembaran ujian

lembaran data

Lembaran ujian

Syarat sebut harga dan bayaran

● Syarat sebut harga

(1) EXW:

Jika anda mempunyai akaun DHL/ UPS/ FedEx, Box Optronics cadangkan untuk menggunakan EXW itu. Kami menghantar melalui akaun anda; kami tidak mengenakan kos penghantaran.

(2) DAP:

Jika anda tidak mempunyai akaun, sila prabayar kos penghantaran untuk produk tersebut.

● Syarat pembayaran

PayPal dan T/T tersedia.

Masa utama

Ia mengambil masa sekitar 10 hari bekerja untuk pengeluaran. (Jika ada dalam stok, ia akan dihantar dengan lebih cepat.)

Logistik antarabangsa mungkin mengambil masa 3-5 hari bekerja.

Operasi Nota

● Sebelum menghidupkan semua komponen, mula-mula aktifkan penyejuk, dan kemudian teruskan dengan langkah peningkatan kuasa untuk mengelakkan cip terlalu panas dan terlebih beban.

● Semasa beroperasi, peranti ini memancarkan pancaran laser berintensiti tinggi; buat jangan melihat terus ke muka hujung gentian, kerana berbuat demikian boleh menyebabkan kecederaan mata.

● Gentian optik adalah rapuh; jangan gunakan gentian untuk menarik peranti. Apabila memasukkan atau mengeluarkan peranti daripada soketnya, jangan gunakan tekanan atau tarik lengan yang terletak di bahagian belakang perumah peranti. Untuk peranti dilengkapi dengan penyambung, pastikan kedua-dua peranti dan penyambung gentian diangkat serentak semasa pemasangan atau pengalihan.

● Jika pin memerlukan pematerian, suhu pematerian mestilah tidak melebihi 260°C, dan masa pematerian tidak boleh melebihi 10 saat. Khususnya perhatian mesti diberikan kepada perkara berikut: semasa proses pematerian, yang peranti mestilah dalam keadaan tidak berkuasa, dan besi pematerian mestilah betul dibumikan.

● Semasa proses kuasa, jangan sekali-kali menggunakan arus tinggi secara langsung, kerana ini berisiko merosakkan cip. Sebaliknya, kuasakan peranti pada tahap semasa dekat dengan ambang cip, dan kemudian secara beransur-ansur meningkatkan arus dalam kecil kenaikan sehingga tahap yang dikehendaki dicapai.

Jaminan Kualiti dan Perkhidmatan Selepas Jualan

● Tempoh Waranti:

Pembaikan atau penggantian percuma untuk kecacatan bukan disebabkan oleh manusia dalam tempoh 1 tahun dari pembelian. Perkhidmatan penyelenggaraan berbayar tersedia selepas 1 tahun.

● Pengecualian daripada Waranti Percuma:

Semasa tempoh jaminan percuma, perkhidmatan pembaikan atau penggantian percuma akan disediakan untuk kerosakan yang disebabkan oleh isu kualiti produk. Bagaimanapun, Box Optronics mengekalkan hak untuk menolak perkhidmatan pembaikan percuma dalam perkara berikut kes dalam tempoh jaminan:

(1) Kerosakan yang disebabkan oleh faktor semula jadi (cth., kilat, habuk) atau pengaruh persekitaran.

(2) Kerosakan kerana operasi yang tidak betul oleh pengguna.

(3) Kerosakan fizikal yang jelas disebabkan oleh kesilapan manusia.

(4) Pembongkaran, pengubahsuaian atau pembaikan tanpa kebenaran.

(5) Label waranti yang diubah atau tidak lengkap pada perumahan.

(6) Kerosakan atau kehilangan semasa pengangkutan.
