Penerangan Produk

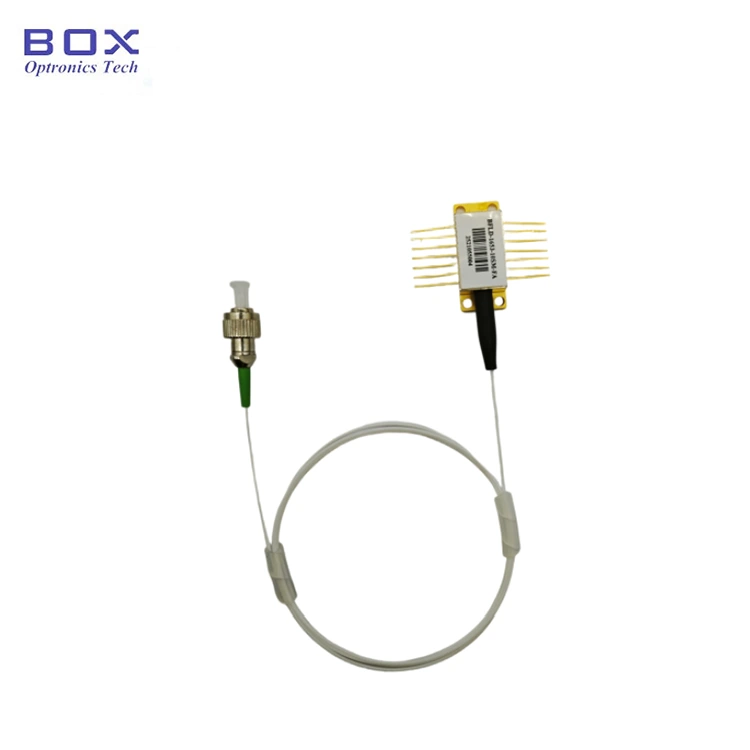

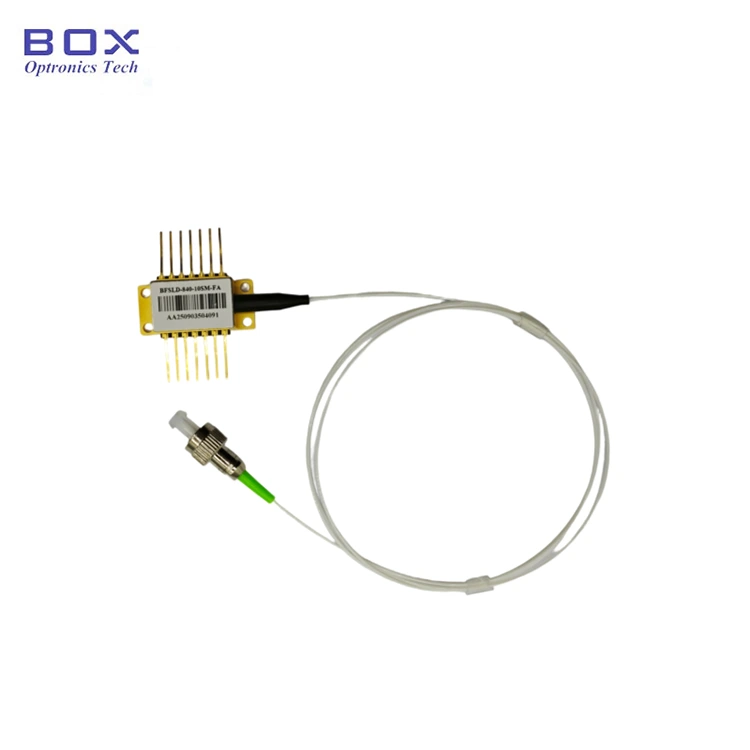

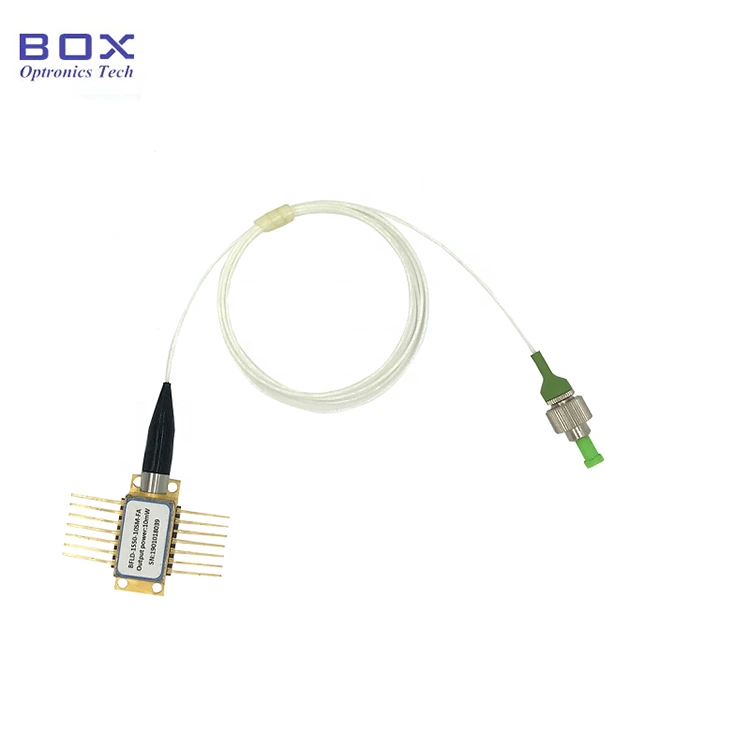

Gambaran Keseluruhan Produk-10mW C+L Band DWDM DFB Laser Diod

Diod Laser DFB DFB 10mW Box Optronics ialah sumber laser panjang gelombang ketepatan dengan panjang gelombang jalur 1527.22~1610.92nm C+L pilihan dengan ketepatan panjang gelombang ±0.2nm dan kuasa output optik 10mW. TEC bersepadu, termistor, monitor fotodiod dan pengasing optik dalam pakej rama-rama 14-pin standard, menyediakan kawalan panjang gelombang yang stabil, operasi hingar rendah dan penyepaduan sistem OEM yang mudah. Direka untuk sistem komunikasi DWDM, penderiaan gentian dan peralatan optik ketepatan.

Ciri-ciri Utama-10mW C+L Band DWDM DFB Laser Diod

· Jalur gelombang C+L pilihan: 1527.22nm (C63) hingga 1610.92nm (L61)

· Nisbah penindasan mod sisi tinggi: ≥40dB minimum, 50dB tipikal (CW)

· Bunyi intensiti relatif rendah (RIN): ≤ -145dB/Hz (20-1000MHz)

· Pengasing optik terbina dalam: Pengasingan ≥30dB

· Penyejuk termoelektrik bersepadu (TEC) dan termistor 10kΩ untuk penstabilan panjang gelombang

· Pilihan gentian: gentian pengekalan polarisasi SMF-28e atau PM1550 mod tunggal

· Penyambung gentian FC/APC standard, atau disesuaikan

· Pantau fotodiod bersepadu untuk pemantauan kuasa output

· Telcordia GR-468 layak kebolehpercayaan, mematuhi RoHS

Aplikasi Biasa-10mW C+L Band DWDM DFB Laser Diod

· Sistem penghantaran pemultipleksan pembahagian panjang gelombang padat (DWDM) merentas C-band dan L-band

· Modul pemancar DWDM dan kad transponder untuk rangkaian telekom

· Sistem penderiaan gentian optik untuk pengukuran suhu, ketegangan dan getaran

· Analisis spektrum optik dan sumber rujukan panjang gelombang

· Peralatan ujian dan pencirian komponen optik

· Penyelidikan dan pembangunan dalam makmal fotonik dan komunikasi optik

· Penyepaduan OEM ke dalam peralatan penghantaran telekomunikasi dan instrumen ujian

Spesifikasi Produk-10mW C+L Band DWDM DFB Laser Diod

Penilaian Maksimum Mutlak

Parameter	Simbol	keadaan	Min.	Taip.	Maks.	Unit
Suhu Penyimpanan	Ts	-	-40	-	85	°C
Suhu Kes Operasi	Atas	-	-20	-	70	°C
Arus Hadapan	JIKA	CW	-	-	200	mA
Voltan Songsang Laser	VLR	-	-	-	2	V
Arus Hadapan PD	IFPD	-	-	-	5	mA
Voltan Songsang PD	VRPD	-	-	-	10	V
Arus TEC	ITEC	-	-	-1.5	+1.5	A
Voltan TEC	VTEC	-	-	-3.5	+3.5	V

Ciri Optik (T = Suhu Laser 25°C)

Parameter	Simbol	Keadaan Ujian	Min.	Taip.	Maks.	Unit
Panjang Gelombang Tengah	λc	TL=15~35°C, CW	Ditunjukkan dalam Saluran Terpilih			nm
Kuasa Keluaran Optik Puncak	PO	-	10	-	-	mW
Lebar Garis Spektrum	LW	FWHM	-	3	5	MHz
Nisbah Penindasan Mod Sisi	SMSR	CW	40	50	-	dB
Pengasingan Optik	-	-	30	-	-	dB
Bunyi Keamatan Relatif	RIN	20–1000MHz	-	-	-145	dB/Hz
Hanyutan Panjang Gelombang (EOL)	Δλ	25 tahun seumur hidup	-	-	±0.1	nm
Pekali Suhu Panjang Gelombang	Δλ/ΔT	TEC 15°C hingga 35°C	-	0.09	-	nm/°C
Pekali Arus Panjang Gelombang	Δλ/ΔI	-	-	0.01	-	nm/mA

Ciri-ciri Elektrik (T = Suhu Laser 25°C)

Parameter	Simbol	Keadaan Ujian	Min.	Taip.	Maks.	Unit
Ambang Arus	Ith	-	-	10	35	mA
Kecekapan Cerun	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Arus Operasi	Iop	PO=10mW, CW	-	100	150	mA
Suhu Set TEC	Ts	-	15	-	35	°C
Voltan Hadapan Laser	VF	PO=10mW, CW	-	1.2	3.0	V
Pantau Arus PD	IMPD	PO=10mW, CW	10	-	2500	μA
Pantau Arus Gelap	ID	JIKA=0mA, VRPD=5V	-	-	0.1	μA
Arus Termistor	ITC	-	10	-	100	μA
Rintangan Termistor	RTH	TL=25°C	9.5	10	10.5	kΩ
Pemalar Termistor	B	-	3800	-	4100	K
Arus TEC	ITEC	TL=25°C, TC=70°C	-1.5	-	+1.5	A
Voltan TEC	VTEC	TL=25°C, TC=70°C	-3.5	-	+3.5	V
Kapasiti TEC	ΔT	Tc=70°C	-	-	50	°C

Saluran Terpilih: Nombor Bahagian dan senarai Panjang Gelombang Pusat Laser seperti di bawah

Saluran	Nombor Bahagian	Min. Panjang gelombang (nm)	Taip. Panjang gelombang (nm)	Maks. Panjang gelombang (nm)	Unit
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
S00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
S99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
S98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
S97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
S96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
S95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
S94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
S93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
S92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
S91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
S90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
S89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
S88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
S87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
S86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
S85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
S84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
S83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
S82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
S81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
S80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
S79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
S78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
S77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
S76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
S75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
S74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
S73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
S72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
S71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
S70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
S69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
S68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
S67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
S66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
S65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
S64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
S63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
S62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
S61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

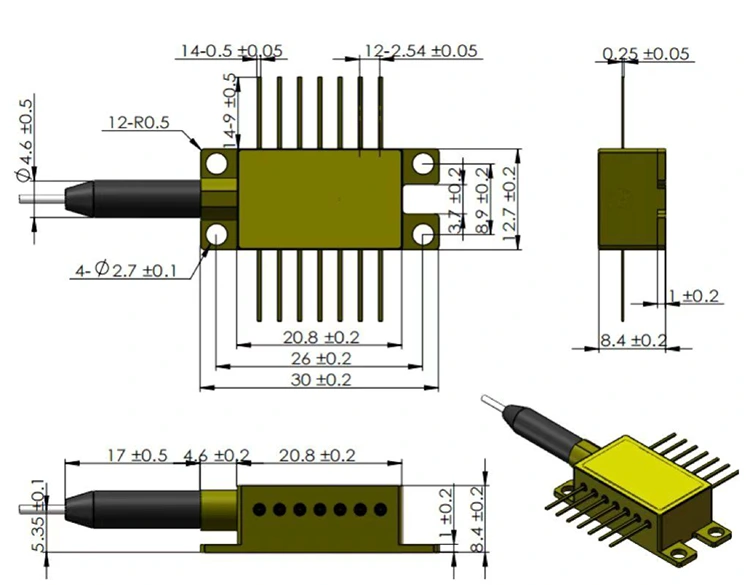

Pakej dan Definisi Pin

Jenis Pakej: Pakej Hermetic Butterfly 14-pin

Komponen Terbina dalam: Pengasing optik, penyejuk termoelektrik (TEC), termistor, monitor fotodiod

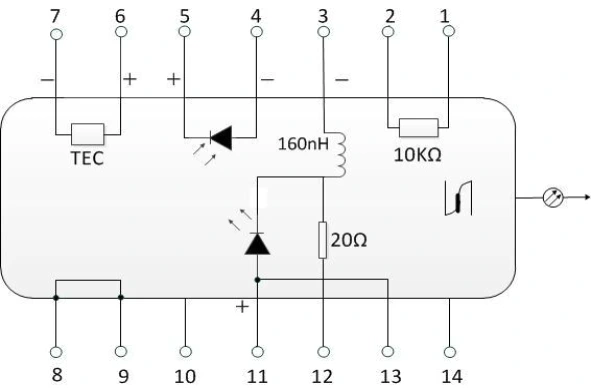

Jenis 1 Pin-keluar

Pin	Penerangan	Pin	Penerangan
1	Termistor	14	NC (Tiada Sambungan)
2	Termistor	13	Anod Laser (+)
3	Laser DC Bias (Katod) (-)	12	Katod RF Laser (-)
4	Anod Monitor PD (-)	11	Anod Laser (+)
5	Katod Monitor PD (+)	10	NC (Tiada Sambungan)
6	TEC (+)	9	Tanah Kes
7	TEC (-)	8	Tanah Kes

Jenis 2 Pin-keluar

Pin	Penerangan	Pin	Penerangan
1	TEC (+)	14	TEC (-)
2	Termistor	13	Tanah Kes
3	Anod Monitor PD (-)	12	NC (Tiada Sambungan)
4	Katod Monitor PD (+)	11	Katod Laser (-)
5	Termistor	10	Anod Laser (+)
6	NC (Tiada Sambungan)	9	NC (Tiada Sambungan)
7	NC (Tiada Sambungan)	8	NC (Tiada Sambungan)

Maklumat Pesanan-10mW C+L Band DWDM DFB Laser Diod

Nomenklatur Model

BFLD - XXXX - XX - XX - XX (-X)

Contoh: BFLD-C34-10SM-FA

Padang	Kod	Penerangan
Jenis Laser	BFLD	Diod Laser ButterflyDFB
Panjang gelombang	Cxx /Hxx/ Lxx/Qxx	C63-C01orH62-H01 atau L00-L61 atau Q00-Q61
Kuasa Keluaran	10	10mW
Jenis Gentian	SM / PM	SM = Mod Tunggal (SMF-28e); PM = Pengekalan Polarisasi (PM1550)
Jenis Penyambung	FA / SA	FA = FC/APC; SA = SC/APC; Penyambung lain tersedia
Pinout	NULL / 2	NULL = Jenis 1 (lalai); 2 = Pam jenis 2

Soalan Lazim (FAQ)

S: Apakah perbezaan antara konfigurasi pinout Jenis 1 dan Jenis 2?

J: Jenis 1 mengikut konfigurasi pin rama-rama telekom standard, yang biasa digunakan untuk pemancar DWDM dan aplikasi komunikasi optik berkelajuan tinggi. Ia menyediakan sambungan khusus untuk pincang laser, modulasi RF, TEC, termistor, dan memantau isyarat fotodiod untuk memastikan keserasian dengan litar pemacu laser telekom.

Jenis 2 dioptimumkan untuk aplikasi laser pam, dengan antara muka elektrik yang dipermudahkan dan susunan TEC yang berbeza untuk pengendalian pam berkuasa tinggi dan pengurusan terma.

Kedua-dua konfigurasi menggunakan pakej mekanikal rama-rama 14-pin yang sama, tetapi tugasan pin elektrik mereka berbeza. Ia serasi secara mekanikal tetapi memerlukan susun atur PCB dan reka bentuk pemacu yang berbeza.

S: Mengapakah pengasing optik terbina dalam penting untuk DWDM dan aplikasi penderiaan?

A:Dalam transmisi DWDM dan sistem pengesan gentian, pantulan optik daripada penyambung, antara muka gentian dan komponen optik mungkin berganding kembali ke dalam rongga laser. Maklum balas optik ini boleh membawa kepada ketidakstabilan mod, turun naik panjang gelombang, peningkatan hingar dan prestasi sistem yang merosot.

Pengasing optik terbina dalam dengan pengasingan≥30 dB menindas pantulan belakang ini, meningkatkan kestabilan panjang gelombang, mengurangkan hingar yang disebabkan oleh maklum balas, dan memastikan operasi yang boleh dipercayai dalam aplikasi seperti pengesanan koheren, penderiaan gentian dan penghantaran optik hingar rendah.

S: Bolehkah saya mendapatkan panjang gelombang tersuai di luar senarai jalur C+L standard?

A: Ya. Kami menyokong panjang gelombang tersuai berdasarkan keperluan aplikasi tertentu. Untuk produk laser DWDM, panjang gelombang tersuai tersedia dalam julat panjang gelombang kami yang layak (contohnya, 1527–1611 nm, bergantung pada ketersediaan cip).

Jalur panjang gelombang lain, termasuk jalur O (1260–1360 nm) dan jalur S (1460–1530 nm), juga boleh dipertimbangkan untuk aplikasi tertentu.

Kebolehlaksanaan panjang gelombang tersuai bergantung pada ketersediaan cip laser, reka bentuk parut dan jadual pengeluaran. Sila hubungi kami dengan panjang gelombang sasaran anda dan butiran aplikasi untuk penilaian.

Produk Berkaitan

· DWDM 14PIN Butterfly Analog Laser untuk CATV -ITU-T Grid CH18-64 1526.44~1563.05nm, penghantaran RF-over-fiber lineariti tinggi

· Laser Berganding Gentian LAN-WDM 10mW - 1266.5~1345.5nm pilihan, direka bentuk untuk transceiver optik 400G/800G

· CWDM 1270-1650nm DFB Laser Source - untuk komunikasi optik dan pengedaran gentian optik pengedaran

· 1550nm 1W Fiber Coupled Laser - sumber kuasa tinggi untuk pembenihan laser gentian, penguatan optik dan fotonik industri

· 1550nm DFB 100KHz BTF Narrow Linewidth Laser - sumber hingar fasa rendah untuk komunikasi koheren, LiDAR dan penderiaan ketepatan

Lembaran Data-10mW C+L Band DWDM DFB Laser Diod

lembaran data

Tandai halaman ini untuk rujukan masa depan yang mudah.

Teg Panas: China 10mW C L Band DWDM DFB Laser Diod Pengeluar, Pembekal, Kilang

Kategori Berkaitan

Hantar Pertanyaan

Maklumat Hubungan



Alamat

Bilik 901, Bangunan A, Rongchao New Era Plaza, No. 3 Lanqing 1st Road, Komuniti Luhu, Daerah Guanhu, Daerah Longhua, Shenzhen, 518110, China


Tel

+86-13322933691


E-mel

sales06@boxoptronics.com

Mencari harga yang kompetitif untuk pesanan pukal? Hantar pertanyaan kepada Box Optronics untuk laser DFB berprestasi tinggi, SLED dan peranti gentian PM. Dapatkan sebut harga profesional dalam masa 24 jam.
